17.2 欧姆定律
一、单选题

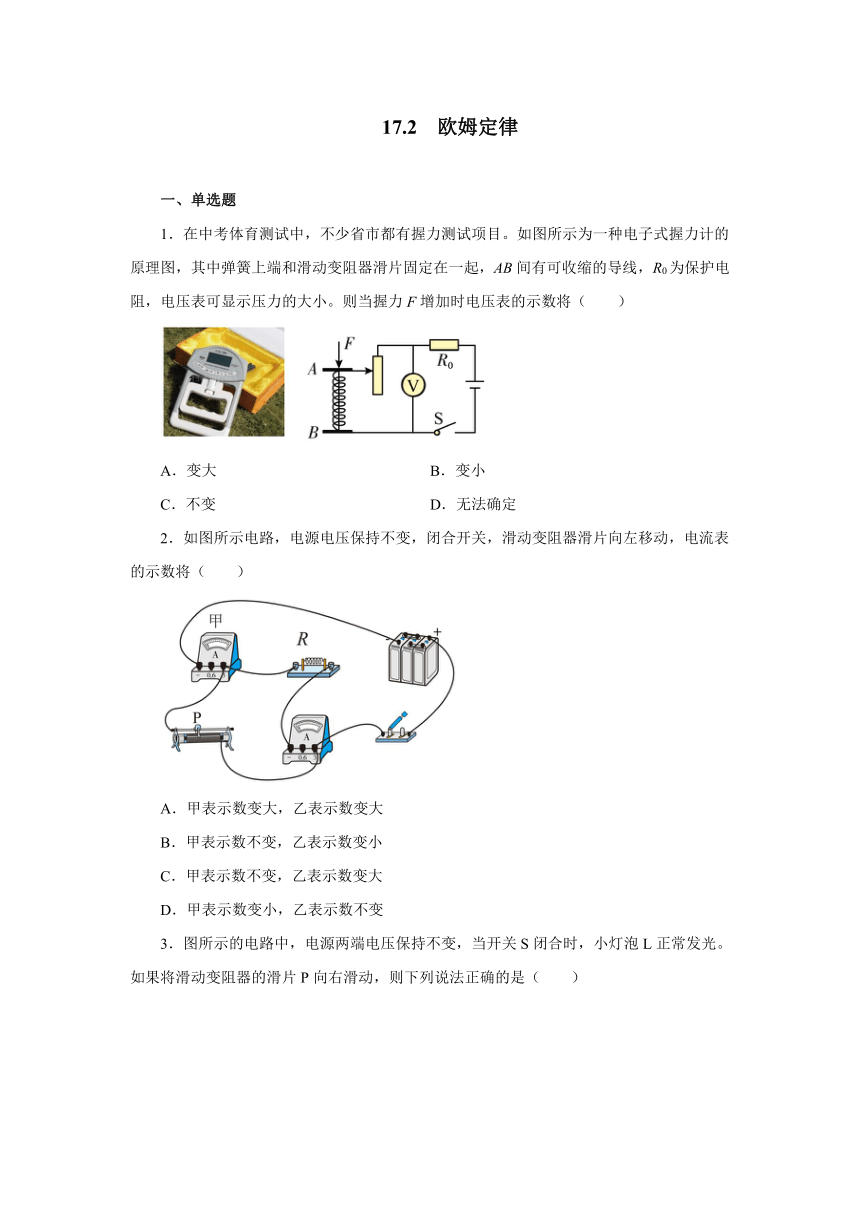

1.在中考体育测试中,不少省市都有握力测试项目。如图所示为一种电子式握力计的原理图,其中弹簧上端和滑动变阻器滑片固定在一起,AB间有可收缩的导线,R0为保护电阻,电压表可显示压力的大小。则当握力F增加时电压表的示数将(  )
A.变大 B.变小
C.不变 D.无法确定
2.如图所示电路,电源电压保持不变,闭合开关,滑动变阻器滑片向左移动,电流表的示数将(  )
A.甲表示数变大,乙表示数变大
B.甲表示数不变,乙表示数变小
C.甲表示数不变,乙表示数变大
D.甲表示数变小,乙表示数不变

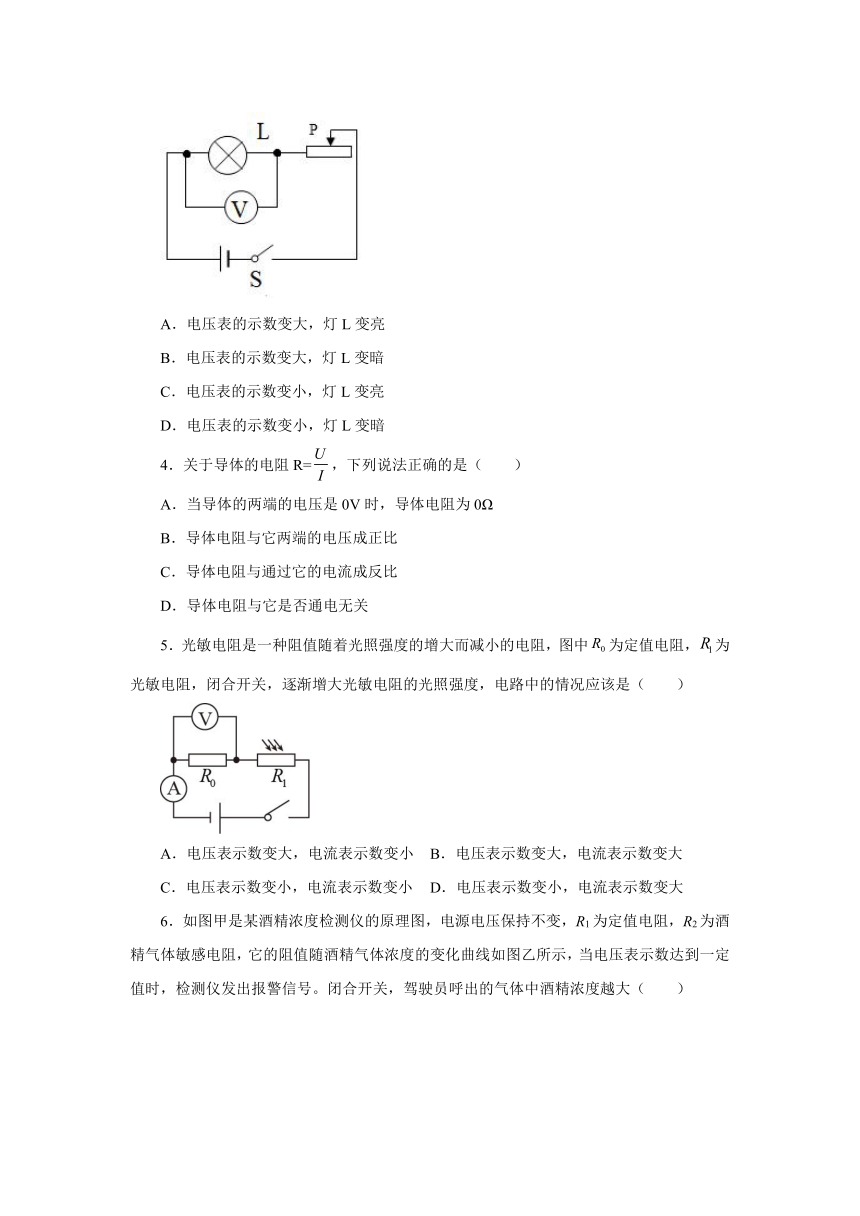

3.图所示的电路中,电源两端电压保持不变,当开关S闭合时,小灯泡L正常发光。如果将滑动变阻器的滑片P向右滑动,则下列说法正确的是(  )
A.电压表的示数变大,灯L变亮
B.电压表的示数变大,灯L变暗
C.电压表的示数变小,灯L变亮
D.电压表的示数变小,灯L变暗
4.关于导体的电阻R=,下列说法正确的是(  )
A.当导体的两端的电压是0V时,导体电阻为0Ω
B.导体电阻与它两端的电压成正比
C.导体电阻与通过它的电流成反比
D.导体电阻与它是否通电无关
5.光敏电阻是一种阻值随着光照强度的增大而减小的电阻,图中为定值电阻,为光敏电阻,闭合开关,逐渐增大光敏电阻的光照强度,电路中的情况应该是(  )
A.电压表示数变大,电流表示数变小 B.电压表示数变大,电流表示数变大
C.电压表示数变小,电流表示数变小 D.电压表示数变小,电流表示数变大
6.如图甲是某酒精浓度检测仪的原理图,电源电压保持不变,R1为定值电阻,R2为酒精气体敏感电阻,它的阻值随酒精气体浓度的变化曲线如图乙所示,当电压表示数达到一定值时,检测仪发出报警信号。闭合开关,驾驶员呼出的气体中酒精浓度越大(  )
A.R2的阻值越大
B.电压表示数不变
C.电路电流变大
D.电压表与电路电流的比值变小
7.如图所示的电路中,电阻阻值R1>R2开关S闭合后,电阻R1、R2两端的电压分别为U1、U2,通过两个电阻的电流分别为I1、I2,下列判断正确的是(  )
A.U1=U2 B.I1=I2 C.I1<I2 D.U1<U2
8.关于欧姆定律表达式的几种理解,下列说法中正确的是(  )
A.由可得,表示当导体两端的电压增大时,导体的电阻增大
B.由可得,表示当通过导体的电流减小时,导体的电阻增大
C.表示导体两端的电压增大时,通过导体的电流也一定增大
D.由可得,表示在导体两端的电压一定时,通过导体的电流跟导体的电阻成反比

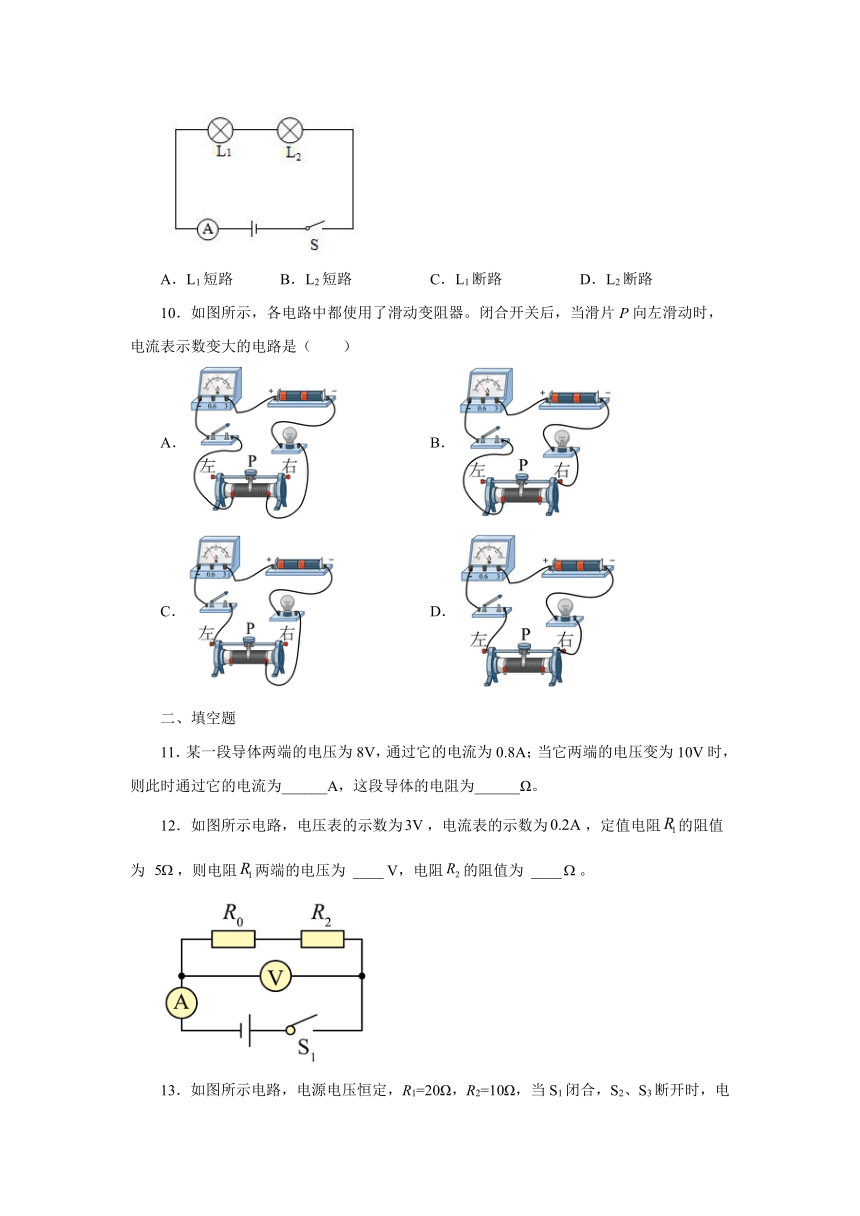

9.如图所示的电路,当开关S闭合时, L1亮、L2不亮,电流表有示数,则电路故障原因可能是(  )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
10.如图所示,各电路中都使用了滑动变阻器。闭合开关后,当滑片P向左滑动时,电流表示数变大的电路是(  )
A. B.
C. D.
二、填空题
11.某一段导体两端的电压为8V,通过它的电流为0.8A;当它两端的电压变为10V时,则此时通过它的电流为______A,这段导体的电阻为______Ω。
12.如图所示电路,电压表的示数为,电流表的示数为,定值电阻的阻值为 ,则电阻两端的电压为 ____ V,电阻的阻值为 ____。
13.如图所示电路,电源电压恒定,R1=20Ω,R2=10Ω,当S1闭合,S2、S3断开时,电流表的示数为0.3A,电源电压为_____V;当S2闭合,S1、S3断开时,电流表示数为_____A;当S1、S3闭合,S2断开时,电流表示数为_______A。
14.电阻触摸屏在笔记本电脑及手机等设备上已普遍使用,当手指在触摸屏表面施以一定的压力时,触摸屏通过分别识别触摸点的水平与竖直位置,从而确定触摸的位置。以竖直方向为例,触摸屏相当于一根电阻丝,触摸时,触摸点P将电阻丝分为上下两部分,设上部分电阻为R1,下部分电阻为R2,结构可等效为如图所示电路,电源电压不变。当触摸点在竖直方向移动时,若测得R2两端电压减小,则可知R1阻值___________,触摸点P到屏下端的距离___________(以上两空选填“增大”、“减小”或“不变”)。
15.一个定值电阻,阻值为,接在电压为10V的电源两端,则通过它的电流为____________A,若要使通过它的电流为,则需要在电阻两端加上______V的电压。
16.在如图甲所示的电路中,滑片P滑到a点和b点时,电压表和电流表示数如图乙所示。则电源电压是___________V;当滑片P滑到b点时,电阻R2的电压为___________V。
三、计算题
17.在如图所示的电路中,电源两端电压为3.0V,开关闭合后电压表示数为1.0V,R2的阻值为5Ω。求:
(1)电阻R1两端的电压;
(2)通过R2的电流;
(3)R1的阻值。
18.如图所示,电源电压为12V,R1=40Ω,开关S断开时,电流表的示数为0.2A。
求:(1)R2的阻值;
(2)开关闭合时,电流表的示数。
参考答案
1.A
2.D
3.D
4.D
5.B
6.C
7.B
8.D
9.B
10.B
11.1 10
12.1 10
13.3 0.1 0.45
14.增大 减小
15.0.05 30
16.6 4
17.(1)2V;(2)0.2A;(3)10Ω
18.(1) 20Ω;(2)0.3A
