第十三章电路初探单元培优练习题2021-2022学年苏科版物理九年级上册（有答案）

第十三章电路初探单元培优练习题
一、单选题
1．如图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（　　）
A． B．C．D．
2．在如图所示的实物图中，与如图所示的电路图对应的是（　　）
A．B．C．D．
3．在如图所示的四个实物电路中，与电路图相符的是
A．B．C．D．
4．某小区的门禁智能锁通过人脸、刷卡或密码三种方式中的任意一种来识别解码开门，每种方式相当于一个开关，语音提示仪工作模拟开门成功，图中的电路符合要求的是（　　）
A．B．C．D．
5．为了测出一个小灯泡两端的电压，应该做的是（　　）
A．用电压表与它并联B．用电压表与它串联C．用电流表与它并联D．用电流表与它串联
6．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（　　）
A．0.1mA B．10mA C．0.1A D．1000mA
7．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．B．C． D．
8．某同学做电学实验，电路如图所示，开关闭合后，两灯泡发光，两电表均有示数，在实验过程中，突然两电灯熄灭、电压表示数增大、电流表示数几乎为零。出现此现象的原因可能是（　　）
A．电流表开路B．开关被断开C．灯L1开路D．灯L2开路
9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值
10．如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）
A．B．C．D．
11．小李发现冰箱里的灯在打开冰箱门时亮起，关上冰箱门时熄灭，则冰箱门相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
12.在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙皆为电表。粗心的小明在读数时只在纸上记录了1.5、3、6三个数字（数字与电表对应关系未知），则下列说法中正确的是（　　）
A．L1和L2并联，甲、乙、丙示数分别为3V，6A，1.5A
B．L1和L2并联，电源电压为6V，通过L1、L2的电流分别为1.5A、3A
C．L1和L2串联，电路中的电流为3A，L1、L2两端的电压分别为1.5V、6V
D．L1和L2串联，甲、乙、丙示数分别为1.5A、3V、6V
二、作图题

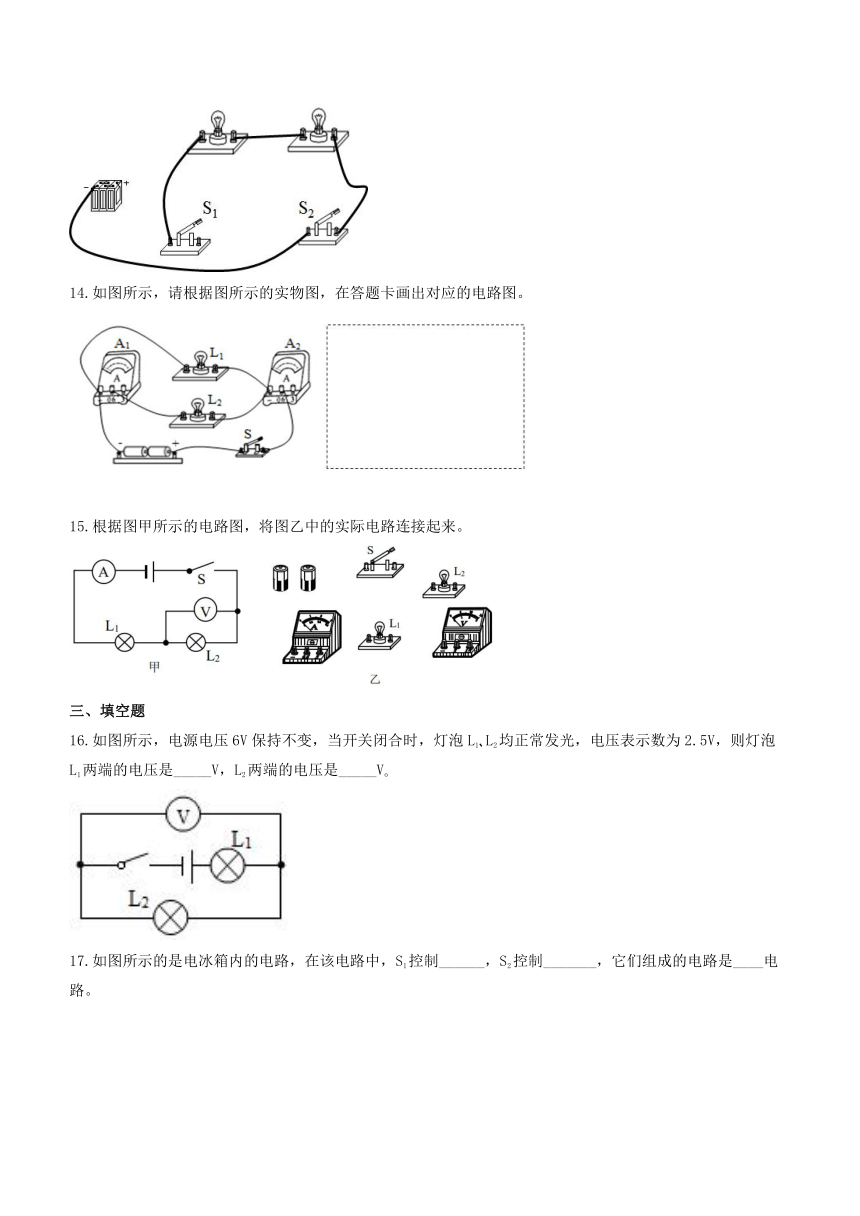

13．将图中的元件连接成完整的电路：L1、L2并联；开关S1控制L1；开关S2同时控制L1、L2。
14.如图所示，请根据图所示的实物图，在答题卡画出对应的电路图。
15.根据图甲所示的电路图，将图乙中的实际电路连接起来。
三、填空题
16.如图所示，电源电压6V保持不变，当开关闭合时，灯泡L1 L2均正常发光，电压表示数为2.5V，则灯泡L1两端的电压是_____V，L2两端的电压是_____V

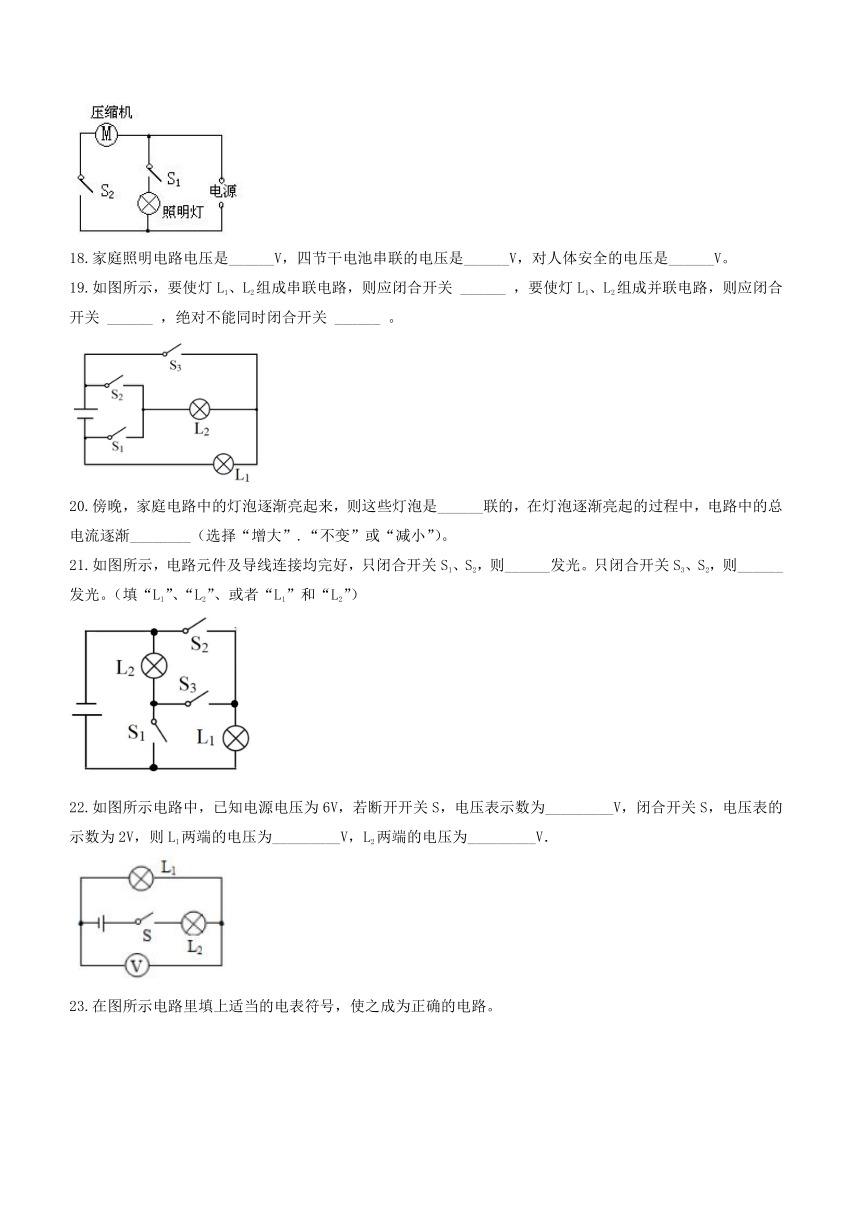

17.如图所示的是电冰箱内的电路，在该电路中，S1控制______，S2控制_______，它们组成的电路是____电路。
18.家庭照明电路电压是______V，四节干电池串联的电压是______V，对人体安全的电压是______V。
19.如图所示，要使灯L1、L2组成串联电路，则应闭合开关 ______ ，要使灯L1、L2组成并联电路，则应闭合开关 ______ ，绝对不能同时闭合开关 ______ 。
20.傍晚，家庭电路中的灯泡逐渐亮起来，则这些灯泡是______联的，在灯泡逐渐亮起的过程中，电路中的总电流逐渐________（选择“增大”.“不变”或“减小”）。
21.如图所示，电路元件及导线连接均完好，只闭合开关S1、S2，则______发光。只闭合开关S3、S2，则______发光。（填“L1”、“L2”、或者“L1”和“L2”）
22.如图所示电路中，已知电源电压为6V，若断开开关S，电压表示数为_________V，闭合开关S，电压表的示数为2V，则L1两端的电压为_________V，L2两端的电压为_________V．
23.在图所示电路里填上适当的电表符号，使之成为正确的电路。
四、实验题
24.某同学进行了如下实验：根据电路图连接好实物，用电流表分别测出电流、、，改变电源电压，重复实验，记录数据如下表．
测量次数
1 0.1 0.1 0.2
2 0.2 0.2 0.4
3 0.3 0.3 0.6
（1）该实验探究的问题是______．
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的两倍．这个结论正确吗？______．该实验有不完善之处，请你提出改进的建议：______．
25.小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
(1)按图所示的电路图连接电路；
(2)闭合开关S，用电压表测出两端的电压；
(3)在测两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的接点不动，只断开接点，并改接到接点上；
(4)测出间的电压。
对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该__；连接电路时，实验中应选择规格__（选填“相同”或“不同”）的小灯泡。
②小芳同学用上面的方法无法测出两端的电压，为什么？__。
(5)方法改进后，测出、、间的电压记录在表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压__各用电器两端的电压之和（填“等于”或“不等于”）。这个实验在设计方案上存在的不足之处是__。
3.1 1.4 4.5
五、计算题
26.如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：
（1）L1和L2两端的电压各为多少
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少
（3）若将S1，S2和S3同时闭合会发生什么现象
参考答案
1．B
2．B
3．A
4．D
5．A
6．C
7．C
8．C
9．C
10．B
11．B
12.D
13．
14.
15.
16.3.5 2.5
17.照明灯 压缩机 并联
18.220 6 不高于36
19.S2 S1、S3 S1、S2
20.并 增大
21.L1、L2 L1
22.0 2 4
23.
24.并联电路的电流特点 不正确 换用两个不同规格的灯泡进行实验
25.断开 不同 电压表正负接线柱接反了 等于 只根据一组数据得出的结论有偶然性
26.(1)3.8V，2.2V；(2)0.28A，0.32A；(3)短路。
