第十三章电路初探 单元复习题 2021-2022学年苏科版九年级物理上册（有答案）

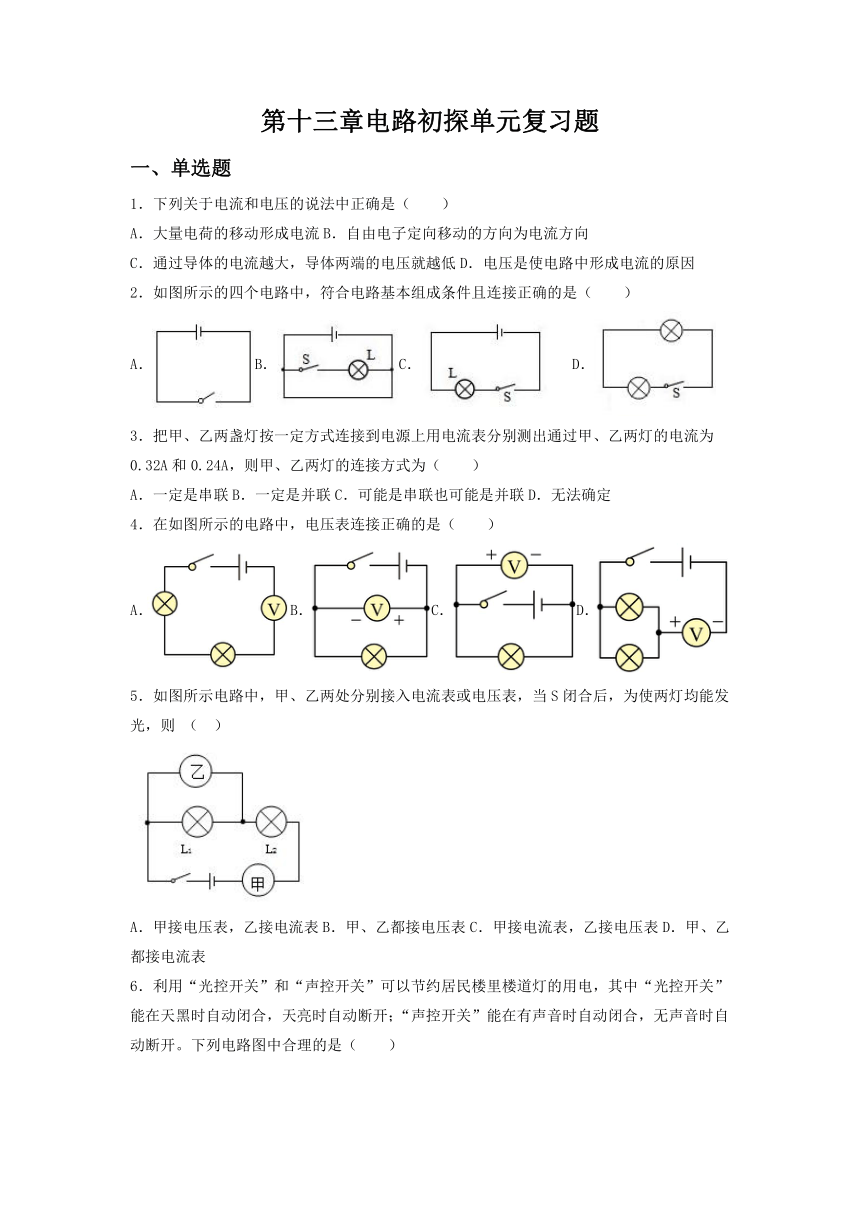

第十三章电路初探单元复习题
一、单选题
1．下列关于电流和电压的说法中正确是（　　）
A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向
C．通过导体的电流越大，导体两端的电压就越低D．电压是使电路中形成电流的原因
2．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（　　）
A．B．C． D．
3．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定
4．在如图所示的电路中，电压表连接正确的是（　　）
A．B．C．D．
5．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （ ）
A．甲接电压表，乙接电流表B．甲、乙都接电压表C．甲接电流表，乙接电压表D．甲、乙都接电流表

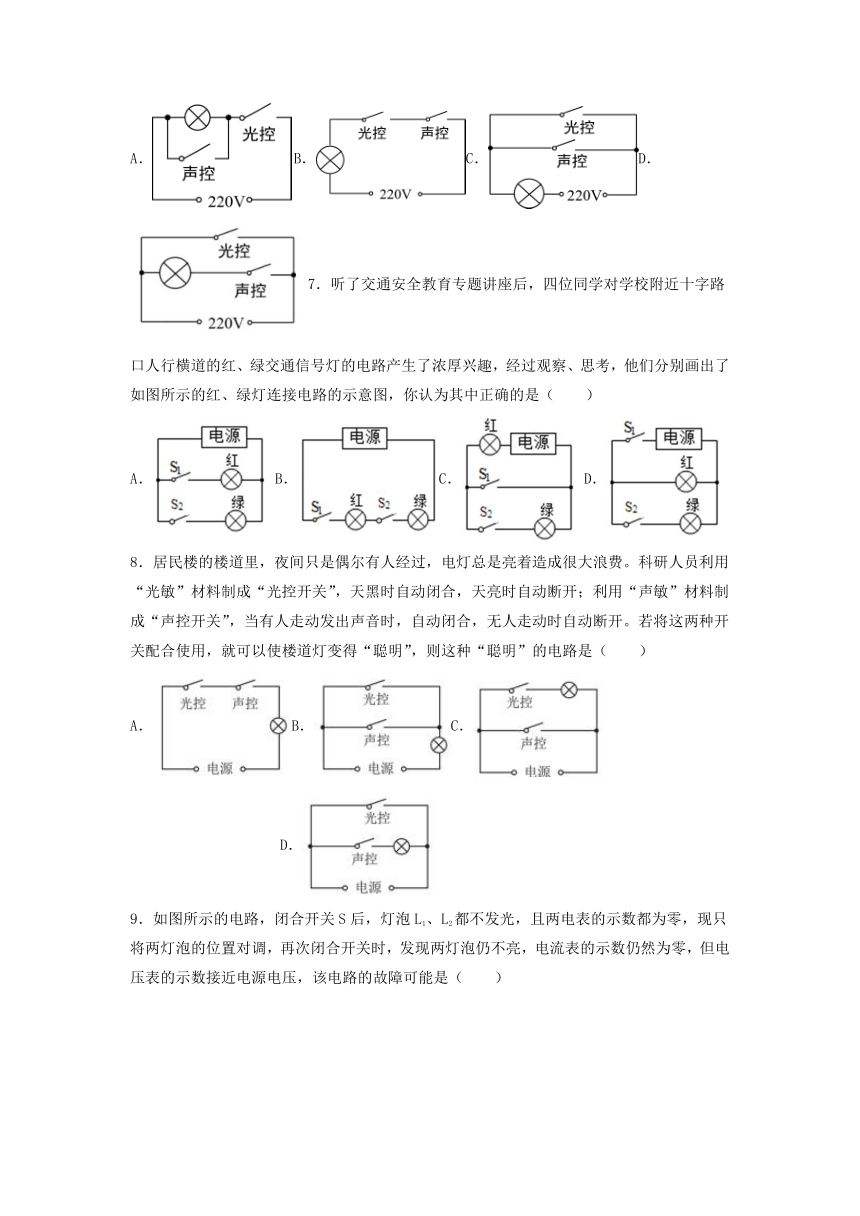

6．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（　　）
A．B．C．D．7．听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（ ）
A． B．C． D．
8．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（　　）
A．B．C． D．

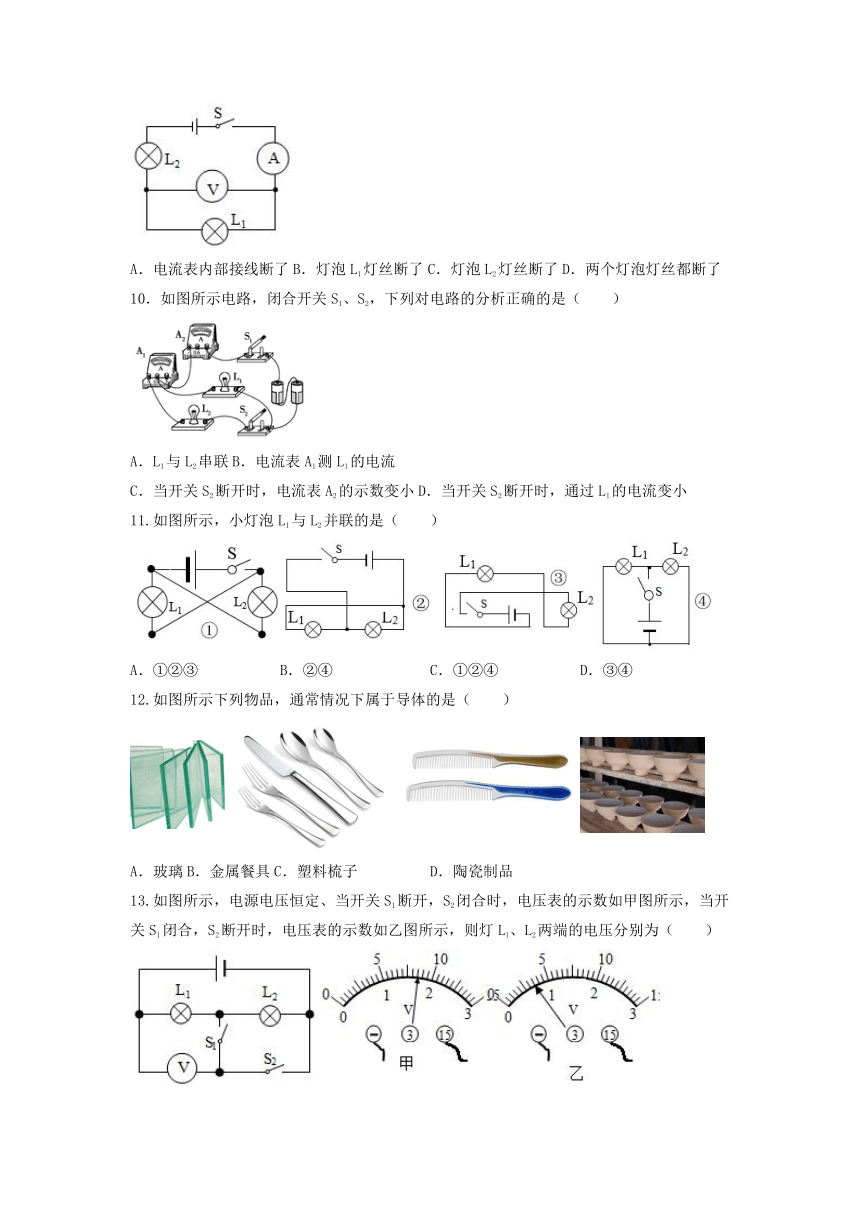

9．如图所示的电路，闭合开关S后，灯泡L1、L2都不发光，且两电表的示数都为零，现只将两灯泡的位置对调，再次闭合开关时，发现两灯泡仍不亮，电流表的示数仍然为零，但电压表的示数接近电源电压，该电路的故障可能是（　　）
A．电流表内部接线断了B．灯泡L1灯丝断了C．灯泡L2灯丝断了D．两个灯泡灯丝都断了
10．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小
11.如图所示，小灯泡L1与L2并联的是（　　）
A．①②③ B．②④ C．①②④ D．③④
12.如图所示下列物品，通常情况下属于导体的是（　　）
A．玻璃B．金属餐具C．塑料梳子 D．陶瓷制品
13.如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V 8.5VB．8.5V 3.5VC．3.5V 5.0VD．5.0V 3.5V
二、作图题

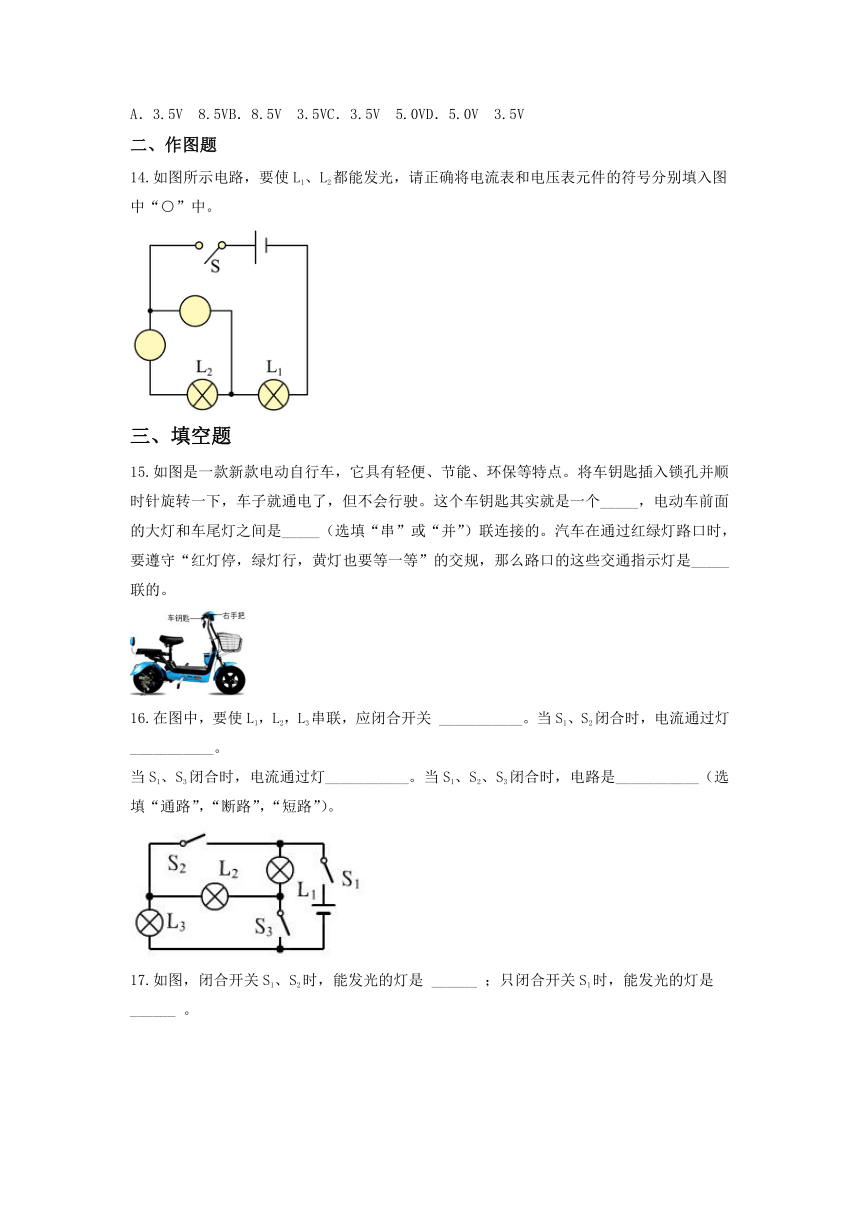

14.如图所示电路，要使L1、L2都能发光，请正确将电流表和电压表元件的符号分别填入图中“○”中。
三、填空题
15.如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个_____，电动车前面的大灯和车尾灯之间是_____（选填“串”或“并”）联连接的。汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是_____联的。
16.在图中，要使L1，L2，L3串联，应闭合开关 ___________。当S1、S2闭合时，电流通过灯___________。
当S1、S3闭合时，电流通过灯___________。当S1、S2、S3闭合时，电路是___________（选填“通路”，“断路”，“短路”）。
17.如图，闭合开关S1、S2时，能发光的灯是 ______ ；只闭合开关S1时，能发光的灯是 ______ 。
18.小明用两节旧的干电池作电源，进行了如图甲所示电路的探究实验.当他闭合开关S后，发现电表的指针偏转如图乙所示(假设各电路元件均完好)，则b电流表的读数应为________A，通过的电流为________A，电源电压为________V.
19.为了增加节日的气氛,将节日小彩灯接入家庭电路中使用,每只彩灯两端的电压不允许超过10V,至少可以将它们______ （串/并）联___个才能用在该电路中。
20.如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ______；连接 ______两点是绝对不允许的。
21.某品牌手电筒，正常工作时需要两节干电池串联来提供电源，该手电筒工作的额定电压是_______；某便携式取暖设备正常工作时的额定电压是，一般情况下该设备正常工作时______（选填“会”或“不会”）使人触电。
22.马路两旁的路灯，其中一盏灯坏了，其他路灯仍亮，说明马路上所有路灯是_____联的；节日里许多彩灯连在一起，其中一盏坏了，其他彩灯全部不亮，说明这些彩灯是______联的。
23.如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
24.一个同学在做两个小灯泡并联的实验时，开关应接在干路上，连接电路如图所示。
①这样连接的后果是_______；②将错处改正_______（在错误处画×）。
四、实验题
25.探究串联电路的电压规律
装置图 请完成实物电路的连接.要求两个灯泡L1和L2串联，并用电压表测量灯泡L1两端的电压.
步骤 （1）把两个灯泡L1和L2串联起来接在电源上； （2）用电压表分别测出L1、L2以及______两端的电压，将数据填入记录表中； （3）换上其他规格的灯泡，再次测量，将数据填入记录表中； （4）归纳总结，得出结论.
表格 电源两端电压U/VL1两端的电压U1/VL2两端的电压U2/V2.51.2
图示 请标出测L2两端的电压时指针位置及所用接线柱.
结论 串联电路中，电源两端电压U与L1两端的电压U1与L2两端的电压U2的关系，用公式表达为______.
问题讨论 若在实验过程中，用开关试触后，发现电压表指针向左偏转，可能的原因是______.
26.小明探究并联电路电流的规律，如图甲是实验的电路图（实验中电流表完好）。
(1)在连接电路时，若他刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______；
(3)在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______。排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)排除所有故障后，他将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。他的实验方案正确吗？
你的回答是______（“正确”或“不正确”）；
你对实验方案改进的地方是______。（回答“正确”的同学不填此空，回答“不正确”的同学必须填写此空）
五、计算题
27.如图所示，电源用4节干电池供电，电压表的示数V1是3V，电压表V2的示数是5V，则：
（1）这是一个什么电路____？ （2）求每盏灯两端的电压各是多少____？
参考答案
1．D2．C3．B4．C5．C6．B7．A8．A 9．C10．C11．C12．B13．C
14． 15．开关 并 并 16． 通路
17．L1、L2 L1 18．串 22 19．并联 BD 20．3 不会
21．并 串 22．1.5 1 增大
23．开关不能同时控制两灯
24． 电源 U=U1+U2 电压表正、负接线柱接反了
25．断开开关 L1断路 电流表正负接线柱接反了 0.24 不正确 换用规格不同的灯泡多次实验
26．1.2 0.9 2.5
27．串联； U1= 1V，U2=2V，U3=3V
