17.2欧姆定律同步练习 2021-2022学年度人教版初中物理九年级全一册（有答案）

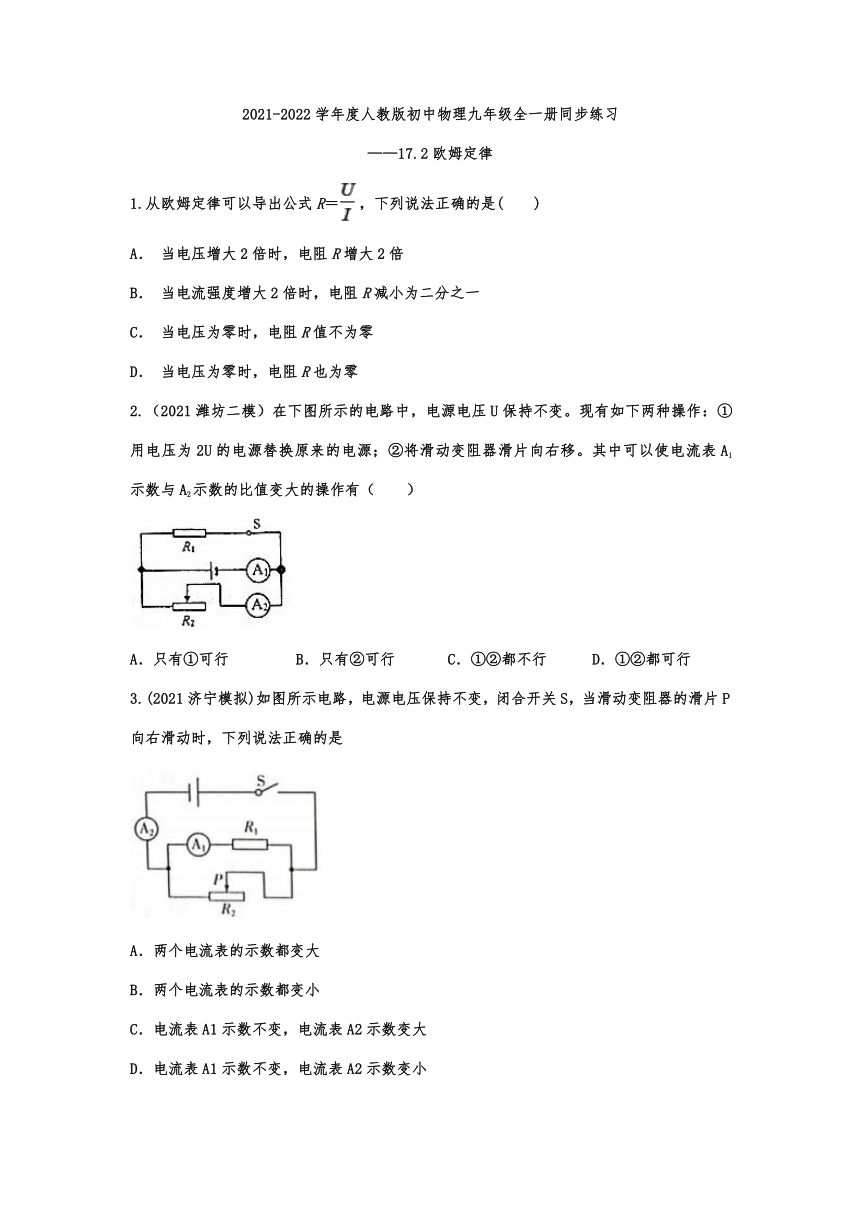

2021-2022学年度人教版初中物理九年级全一册同步练习
——17.2欧姆定律
1.从欧姆定律可以导出公式R＝，下列说法正确的是(　　)
A． 当电压增大2倍时，电阻R增大2倍
B． 当电流强度增大2倍时，电阻R减小为二分之一
C． 当电压为零时，电阻R值不为零
D． 当电压为零时，电阻R也为零
2.（2021潍坊二模）在下图所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A1示数与A2示数的比值变大的操作有（　　）
A．只有①可行 B．只有②可行 C．①②都不行 D．①②都可行
3.(2021济宁模拟)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
4.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　　)
A． 灯泡亮度不变，电流表示数变大
B． 灯泡变亮，电流表示数变大
C． 灯泡变暗，电流表示数变小
D． 灯泡变暗，电流表示数变大
5.（2021延庆模拟）如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变小。闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（　　）
A. 通过电阻R的电流不变 B. 通过电阻R0的电流增大
C. 电阻R两端的电压增大 D. 电阻R0两端的电压减小
6.（2021南充模拟）在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是(　　)
A．A的示数变大，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变小，V1的示数变小，V2的示数变大

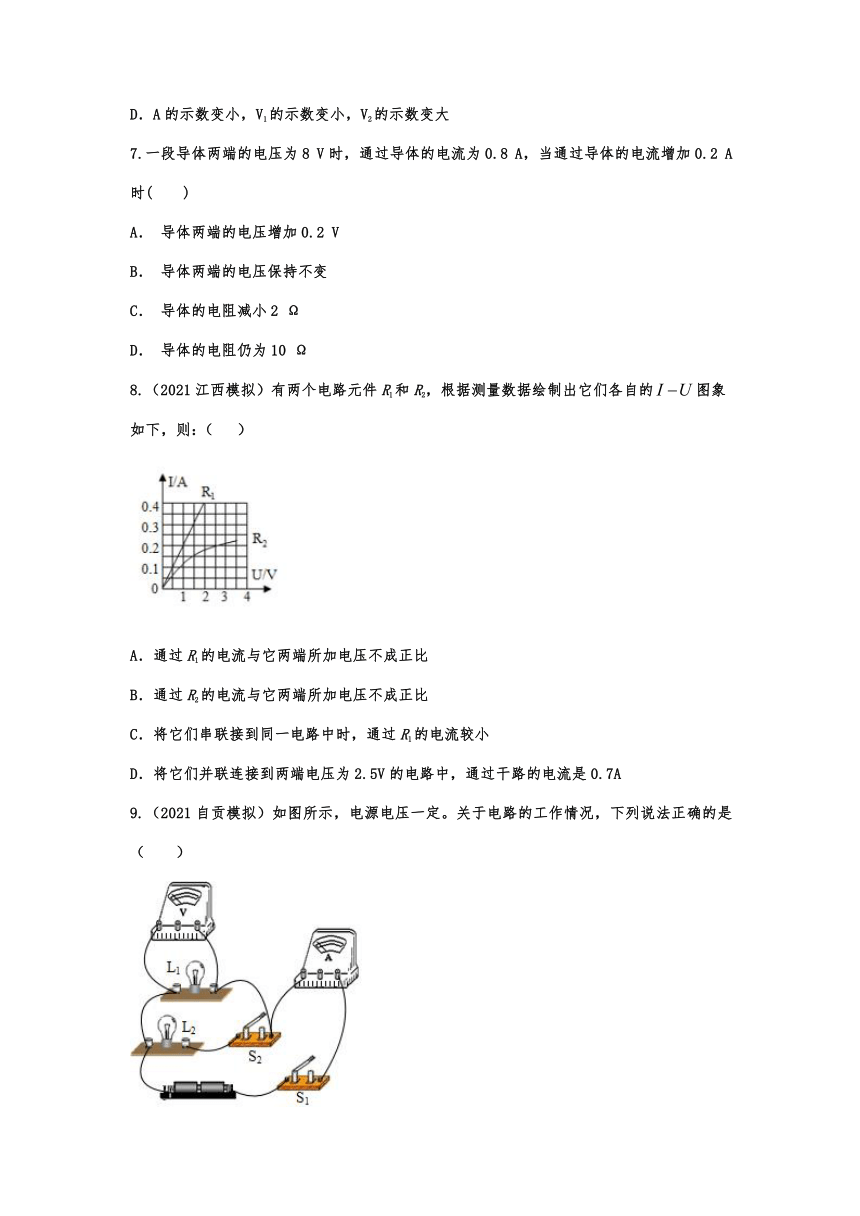

7.一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A时(　　)
A． 导体两端的电压增加0.2 V
B． 导体两端的电压保持不变
C． 导体的电阻减小2 Ω
D． 导体的电阻仍为10 Ω
8.（2021江西模拟）有两个电路元件R1和R2，根据测量数据绘制出它们各自的图象如下，则：（ ）
A．通过R1的电流与它两端所加电压不成正比
B．通过R2的电流与它两端所加电压不成正比
C．将它们串联接到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为2.5V的电路中，通过干路的电流是0.7A
9.（2021自贡模拟）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若先闭合S1，再闭合S2，电压表读数不变、电流表读数不变
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏

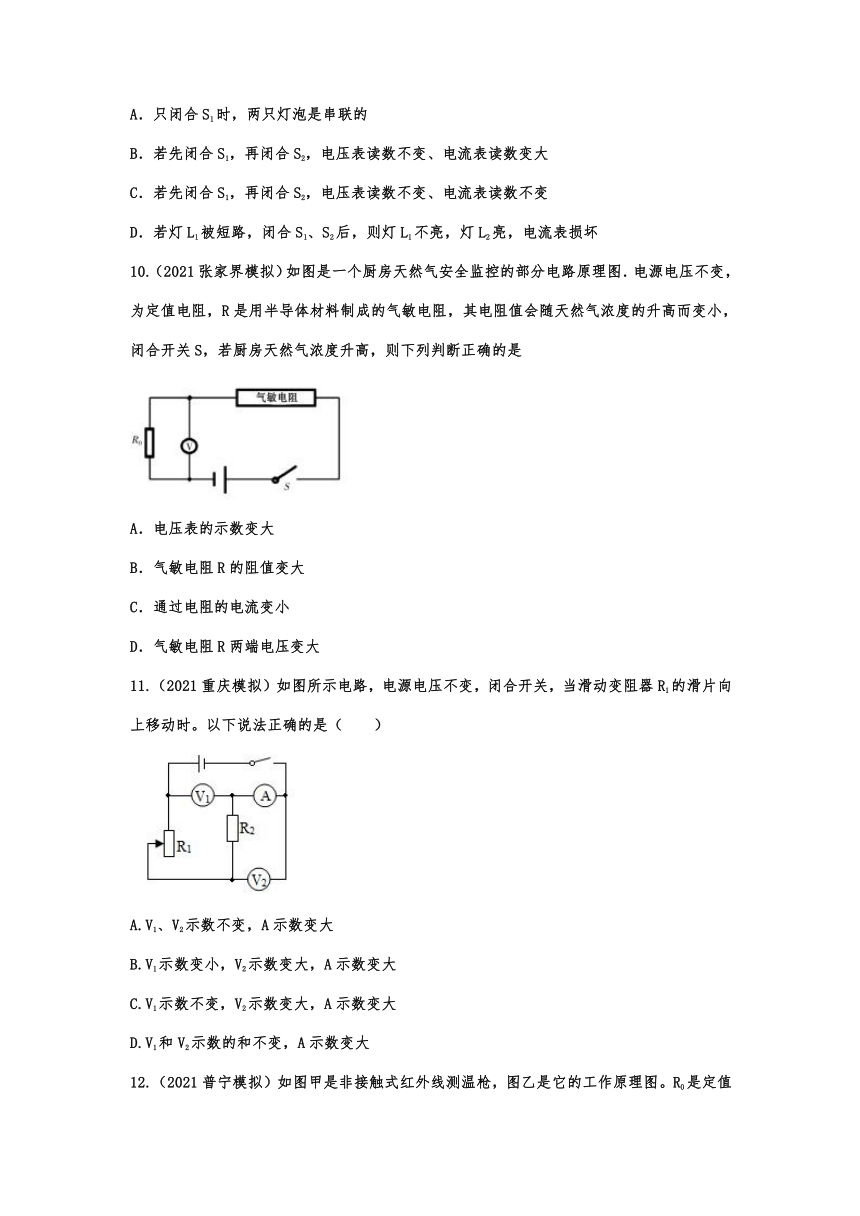

10.（2021张家界模拟）如图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是
A．电压表的示数变大
B．气敏电阻R的阻值变大
C．通过电阻的电流变小
D．气敏电阻R两端电压变大
11.（2021重庆模拟）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时。以下说法正确的是（　　）
A.V1、V2示数不变，A示数变大
B.V1示数变小，V2示数变大，A示数变大
C.V1示数不变，V2示数变大，A示数变大
D.V1和V2示数的和不变，A示数变大

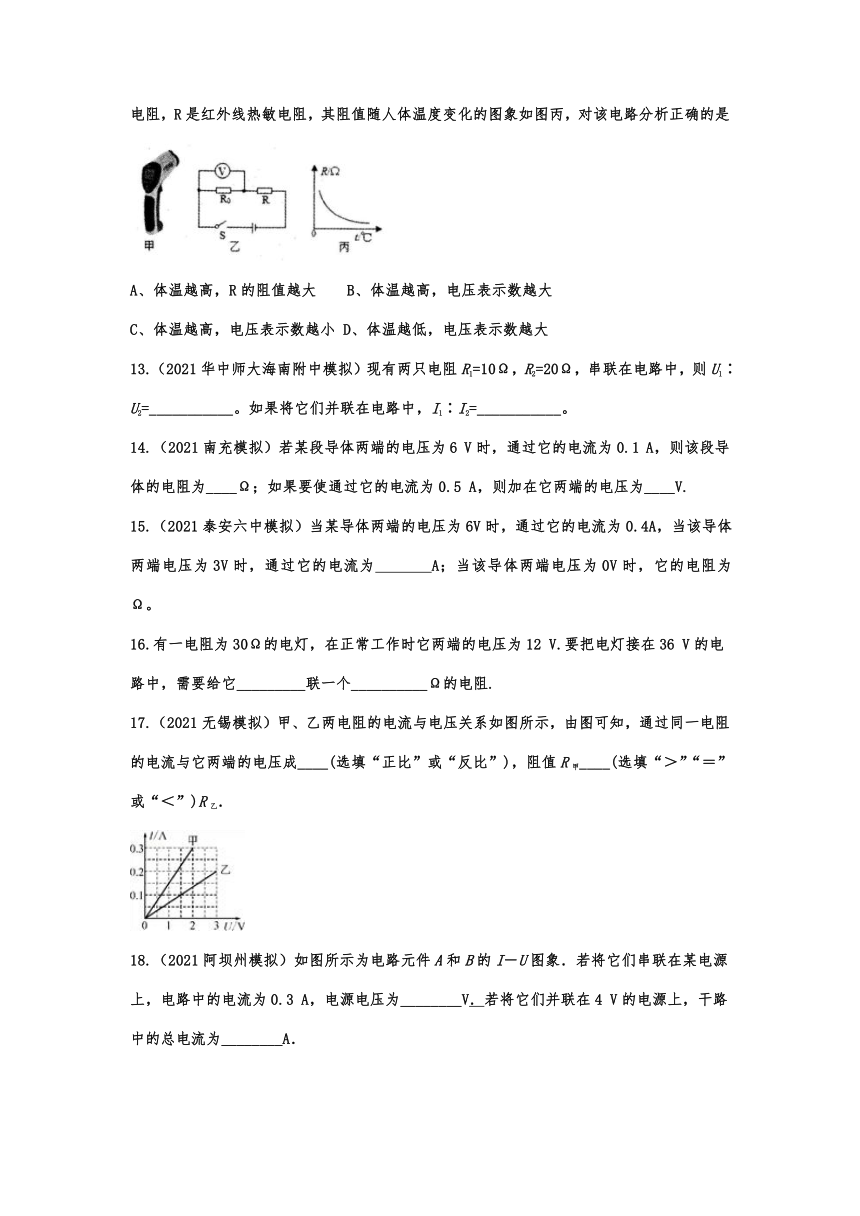

12.（2021普宁模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙，对该电路分析正确的是
A、体温越高，R的阻值越大 B、体温越高，电压表示数越大
C、体温越高，电压表示数越小 D、体温越低，电压表示数越大
13.（2021华中师大海南附中模拟）现有两只电阻R1=10Ω，R2=20Ω，串联在电路中，则U1∶U2=___________。如果将它们并联在电路中，I1∶I2=___________。
14.（2021南充模拟）若某段导体两端的电压为6 V时，通过它的电流为0.1 A，则该段导体的电阻为____Ω；如果要使通过它的电流为0.5 A，则加在它两端的电压为____V.
15.（2021泰安六中模拟）当某导体两端的电压为6V时，通过它的电流为0.4A，当该导体两端电压为3V时，通过它的电流为　 　A；当该导体两端电压为0V时，它的电阻为　 　Ω。
16.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它_________联一个__________Ω的电阻.
17.（2021无锡模拟）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙．
18.（2021阿坝州模拟）如图所示为电路元件A和B的I－U图象．若将它们串联在某电源上，电路中的电流为0.3 A，电源电压为________V．若将它们并联在4 V的电源上，干路中的总电流为________A．
19.（2021南充模拟）将标有“2.5 V　0.3 A”和“3.8 V　0.3 A”的两个灯泡串联在某一电源上，两个灯泡________都正常发光，将两灯泡并联在某一电源上，两个灯泡________都正常发光．(均选填“有可能”或“没有可能”)
20.（2021济宁模拟）如图所示的电路中，电源电压恒定不变，开关S闭合，滑片向右移动，电流表A的 示数电压表V的示数 。（均选填“变大”“变小”或“不变”）
21.（2021合肥瑶海区模拟）如图所示，电源电压为6V且保持不变，定值电阻R1与R2的阻值之比2∶3且R1=10Ω，闭合开关 S，则电流表的示数为______A。
22.（2021成都模拟）利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了 I﹣图象，如图乙所示。分析图象可知，当通过它的电流为 0.2A 时， 导体的电阻为 Ω；实验过程中，要保持导体两端电压为 V 不变。
23.（2021郑州八中模拟）如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数___（选填“变大” “不变”或“变小”），小灯泡的亮度__（选填“变大”“不变”或“变小”）
24.（2021无锡模拟）如图甲所示为交警检测驾驶员是否酒驾、醉驾所用的酒精测试仪的原理图。其中R0是定值电阻，R1是酒精气体传感器，它的阻值随酒精气体浓度变化的图象如乙所示。当对着R1呼气时，由电压表改装的仪表即可显示出被测者呼出的酒精浓度大小。
(1)在一次交通勘查时，交警打开车门，就闻到了浓浓的酒味，从物理学的角度来说，这属于_____现象；若酒驾标准是，交警在对驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL，该司机_____酒驾。（选填“是”或“不是”）
(2)随着酒精气体浓度的增大，测试仪（电压表）的示数_____（选填增大/减小）。
(3)酒驾是造成交通事故的罪魁祸首之一，为劝导驾驶员不要酒后驾驶，请你设计一条劝导语：_____。
25.一个定值电阻，给它两端加2 V电压时，通过它的电流是0.25 A，现在给它两端加23 V电压，能否使用量程为3 A的电流表测量通过它的电流？
26.如图所示电路中， V1的示数为2 V, V的示数为6 V，L1的电阻为10 Ω，
求：(1)通过L1的电流；
(2)L2两端的电压；
(3)L2的电阻．
27．（2021泰安六中模拟）半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象。根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10Ω，电源电压保持不变。
（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的环境温度是多少？
2021-2022学年度人教版初中物理九年级全一册同步练习
——17.2欧姆定律参考答案
1.从欧姆定律可以导出公式R＝，下列说法正确的是(　　)
A． 当电压增大2倍时，电阻R增大2倍
B． 当电流强度增大2倍时，电阻R减小为二分之一
C． 当电压为零时，电阻R值不为零
D． 当电压为零时，电阻R也为零
【答案】C
2.（2021潍坊二模）在下图所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A1示数与A2示数的比值变大的操作有（　　）
A．只有①可行 B．只有②可行 C．①②都不行 D．①②都可行
【答案】B
3.(2021济宁模拟)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
【答案】D
4.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　　)
A． 灯泡亮度不变，电流表示数变大
B． 灯泡变亮，电流表示数变大
C． 灯泡变暗，电流表示数变小
D． 灯泡变暗，电流表示数变大
【答案】C
5.（2021延庆模拟）如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变小。闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（　　）
A. 通过电阻R的电流不变 B. 通过电阻R0的电流增大
C. 电阻R两端的电压增大 D. 电阻R0两端的电压减小
【答案】B
6.（2021南充模拟）在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是(　　)
A．A的示数变大，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变小，V1的示数变小，V2的示数变大
【答案】A　
7.一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A时(　　)
A． 导体两端的电压增加0.2 V
B． 导体两端的电压保持不变
C． 导体的电阻减小2 Ω
D． 导体的电阻仍为10 Ω
【答案】D
8.（2021江西模拟）有两个电路元件R1和R2，根据测量数据绘制出它们各自的图象如下，则：（ ）
A．通过R1的电流与它两端所加电压不成正比
B．通过R2的电流与它两端所加电压不成正比
C．将它们串联接到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为2.5V的电路中，通过干路的电流是0.7A
【答案】BD
9.（2021自贡模拟）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若先闭合S1，再闭合S2，电压表读数不变、电流表读数不变
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
【答案】B。
10.（2021张家界模拟）如图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是
A．电压表的示数变大
B．气敏电阻R的阻值变大
C．通过电阻的电流变小
D．气敏电阻R两端电压变大
【答案】A
11.（2021重庆模拟）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时。以下说法正确的是（　　）
A.V1、V2示数不变，A示数变大
B.V1示数变小，V2示数变大，A示数变大
C.V1示数不变，V2示数变大，A示数变大
D.V1和V2示数的和不变，A示数变大
【答案】C
12.（2021普宁模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙，对该电路分析正确的是
A、体温越高，R的阻值越大 B、体温越高，电压表示数越大
C、体温越高，电压表示数越小 D、体温越低，电压表示数越大
【答案】B
13.（2021华中师大海南附中模拟）现有两只电阻R1=10Ω，R2=20Ω，串联在电路中，则U1∶U2=___________。如果将它们并联在电路中，I1∶I2=___________。
【答案】 (1). 1∶2 (2). 2∶1
14.（2021南充模拟）若某段导体两端的电压为6 V时，通过它的电流为0.1 A，则该段导体的电阻为____Ω；如果要使通过它的电流为0.5 A，则加在它两端的电压为____V.
【答案】60　30　
15.（2021泰安六中模拟）当某导体两端的电压为6V时，通过它的电流为0.4A，当该导体两端电压为3V时，通过它的电流为　 　A；当该导体两端电压为0V时，它的电阻为　 　Ω。
【答案】0.2；15。
16.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它_________联一个__________Ω的电阻.
【答案】 (1). 串 (2). 60
17.（2021无锡模拟）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙．
【答案】正比；＞
18.（2021阿坝州模拟）如图所示为电路元件A和B的I－U图象．若将它们串联在某电源上，电路中的电流为0.3 A，电源电压为________V．若将它们并联在4 V的电源上，干路中的总电流为________A．
【答案】7　0.7　
19.（2021南充模拟）将标有“2.5 V　0.3 A”和“3.8 V　0.3 A”的两个灯泡串联在某一电源上，两个灯泡________都正常发光，将两灯泡并联在某一电源上，两个灯泡________都正常发光．(均选填“有可能”或“没有可能”)
【答案】有可能　没有可能　
20.（2021济宁模拟）如图所示的电路中，电源电压恒定不变，开关S闭合，滑片向右移动，电流表A的 示数电压表V的示数 。（均选填“变大”“变小”或“不变”）
【答案】变小 变小
21.（2021合肥瑶海区模拟）如图所示，电源电压为6V且保持不变，定值电阻R1与R2的阻值之比2∶3且R1=10Ω，闭合开关 S，则电流表的示数为______A。
【答案】1
22.（2021成都模拟）利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了 I﹣图象，如图乙所示。分析图象可知，当通过它的电流为 0.2A 时， 导体的电阻为 Ω；实验过程中，要保持导体两端电压为 V 不变。
【答案】10；2
23.（2021郑州八中模拟）如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数___（选填“变大” “不变”或“变小”），小灯泡的亮度__（选填“变大”“不变”或“变小”）
【答案】 (1). 变小 (2). 不变
24.（2021无锡模拟）如图甲所示为交警检测驾驶员是否酒驾、醉驾所用的酒精测试仪的原理图。其中R0是定值电阻，R1是酒精气体传感器，它的阻值随酒精气体浓度变化的图象如乙所示。当对着R1呼气时，由电压表改装的仪表即可显示出被测者呼出的酒精浓度大小。
(1)在一次交通勘查时，交警打开车门，就闻到了浓浓的酒味，从物理学的角度来说，这属于_____现象；若酒驾标准是，交警在对驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL，该司机_____酒驾。（选填“是”或“不是”）
(2)随着酒精气体浓度的增大，测试仪（电压表）的示数_____（选填增大/减小）。
(3)酒驾是造成交通事故的罪魁祸首之一，为劝导驾驶员不要酒后驾驶，请你设计一条劝导语：_____。
【答案】扩散 是 增大 司机一杯酒，亲人两行泪
25.一个定值电阻，给它两端加2 V电压时，通过它的电流是0.25 A，现在给它两端加23 V电压，能否使用量程为3 A的电流表测量通过它的电流？
【答案】解：由I＝可得，定值电阻的阻值：
R＝＝＝8 Ω，
给它两端加23 V电压时通过的电流：
I′＝＝＝2.875 A，
因2.875 A＜3 A，
所以，能使用量程为3 A的电流表测量通过它的电流．
答：给它两端加23 V电压时，能使用量程为3 A的电流表测量通过它的电流．
26.如图所示电路中， V1的示数为2 V, V的示数为6 V，L1的电阻为10 Ω，
求：(1)通过L1的电流；
(2)L2两端的电压；
(3)L2的电阻．
【答案】解：由电路图可知，两灯泡串联，电压表 V测电源的电压，电压表 V1测L1两端的电压．
(1)通过L1的电流：I1＝＝＝0.2 A；
(2)因串联电路中总电压等于各分电压之和，
所以，L2两端的电压：U2＝U－U1＝6 V－2 V＝4 V；
(3)因串联电路中各处的电流相等，
所以，L2的电阻：R2＝＝＝＝20 Ω.
答：(1)通过L1的电流为0.2 A；
(2)L2两端的电压为4 V；
(3)L2的电阻为20 Ω.
27．（2021泰安六中模拟）半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象。根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10Ω，电源电压保持不变。
（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的环境温度是多少？
【答案】解：（1）当t＝20℃时，由图象知半导体的电阻R＝50Ω，电路电流I＝0.2A，
U1＝IR＝0.2A×50Ω＝10V，U2＝IR0＝0.2A×10Ω＝2V，电源电压U＝U1+U2＝10V+2V＝12V。
（2）当I'＝0.4A时，定值电阻电压U'1＝I'R0＝0.4A×10Ω＝4V，此时半导体电压U'1＝U﹣U'2＝12V﹣4V＝8V，此时半导体电阻R'＝＝＝20Ω，当半导体电阻阻值是20Ω时，由图象知环境温度是40℃。
答：（1）电源电压是12V．（2）电流表的示数为0.4A时，当时的环境温度是40℃。
