物理九年级上鲁教版13电压

(共24张PPT)

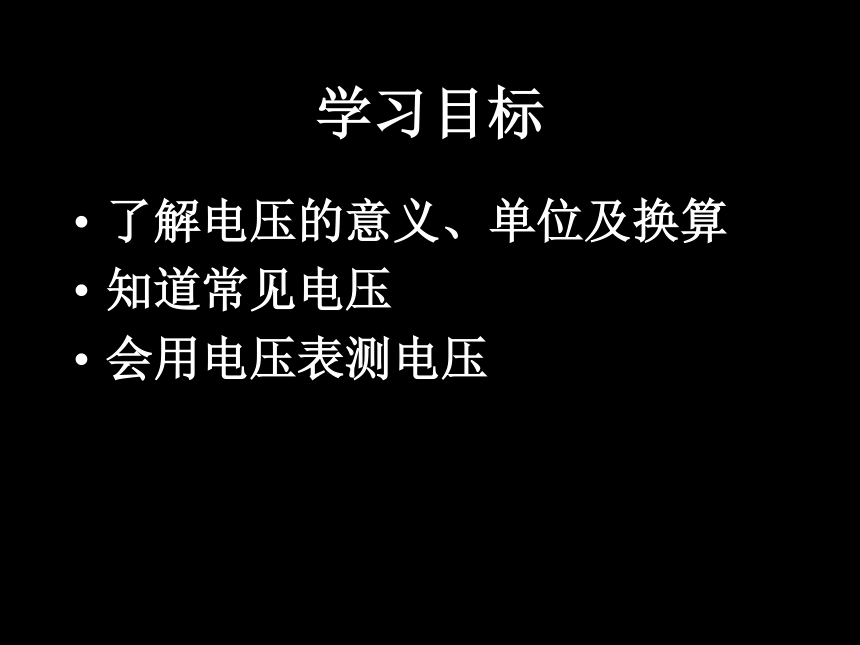

学习目标
了解电压的意义、单位及换算
知道常见电压
会用电压表测电压

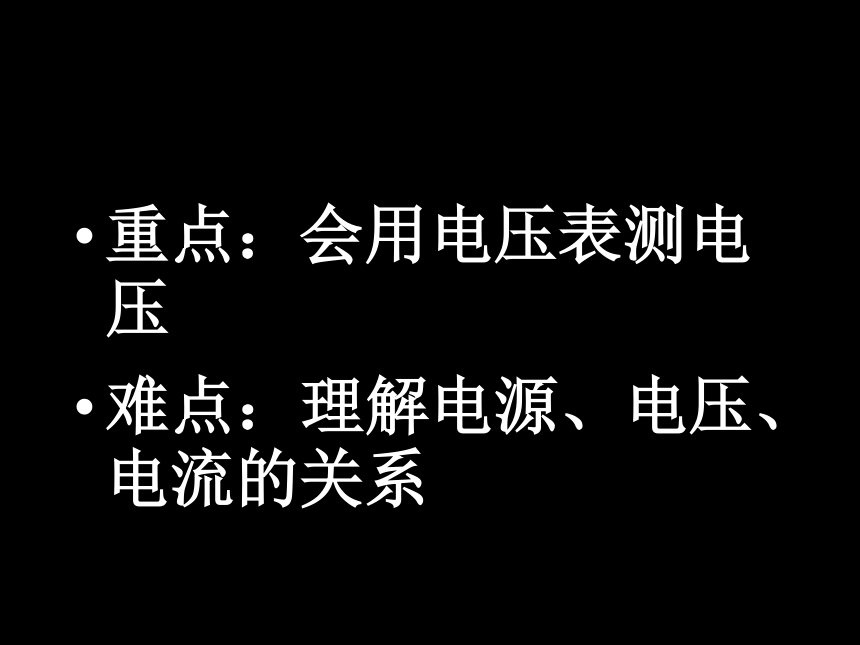

重点：会用电压表测电压
难点：理解电源、电压、电流的关系

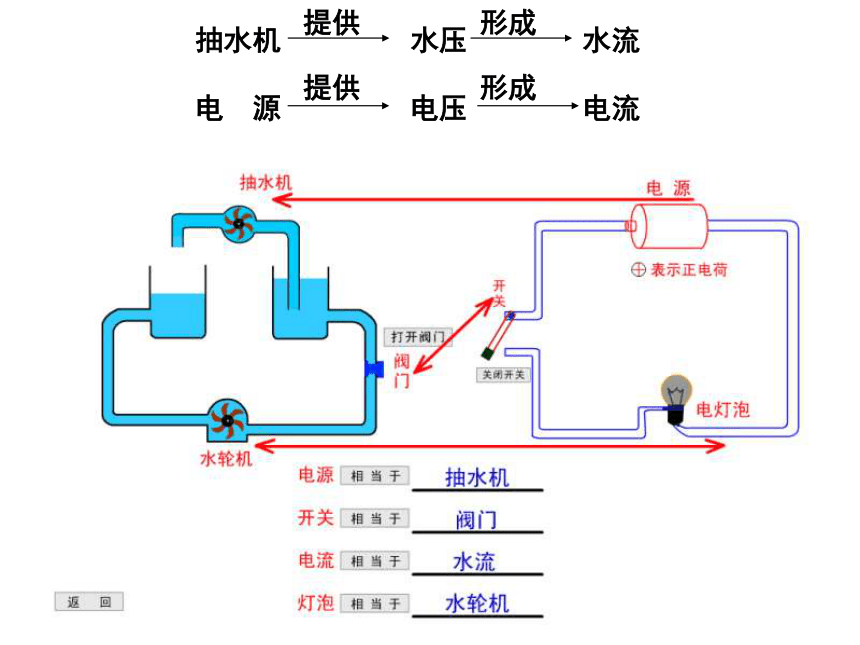

电 源 电压 电流
提供
形成

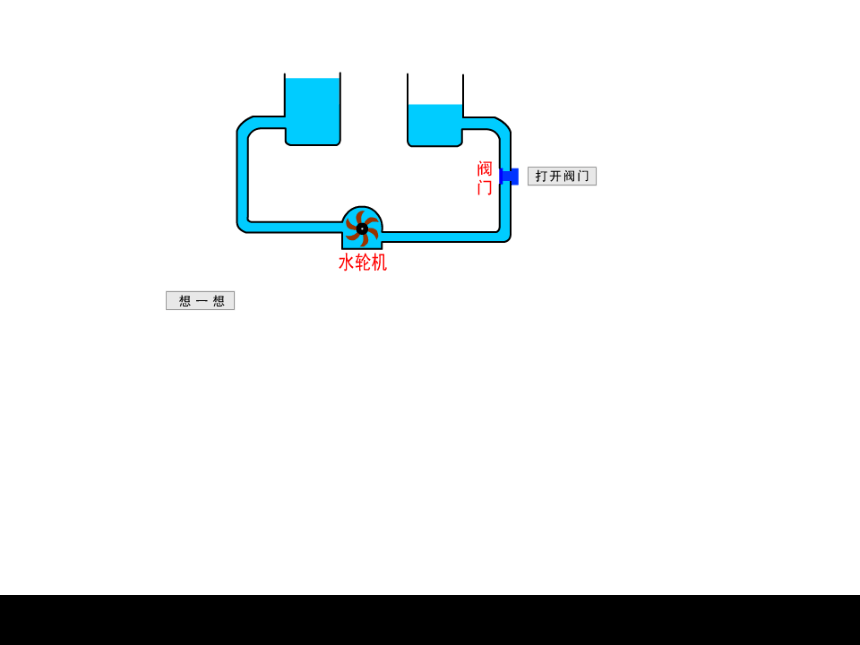

抽水机 水压 水流
提供
形成

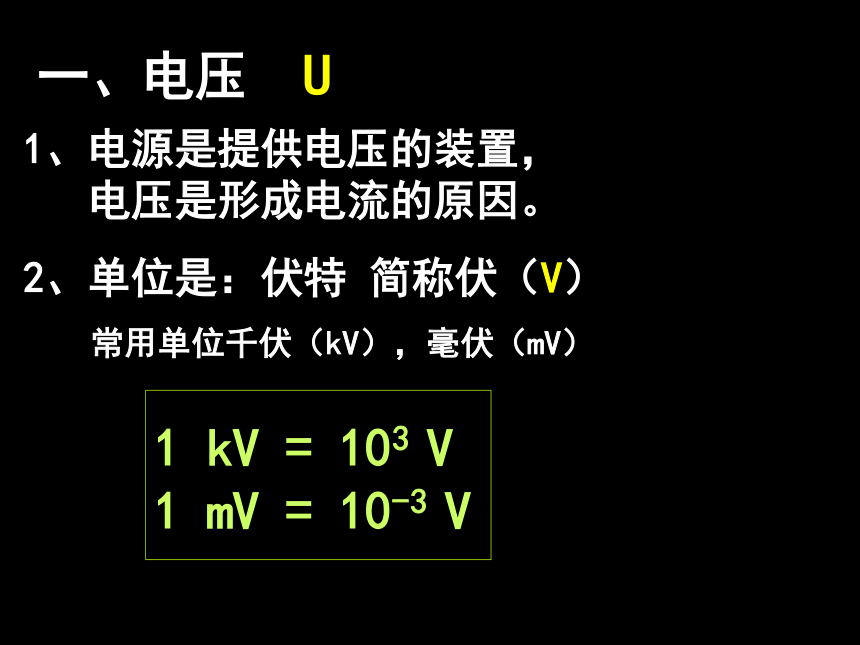

1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一、电压
U
1 kV = 103 V
1 mV = 10-3 V

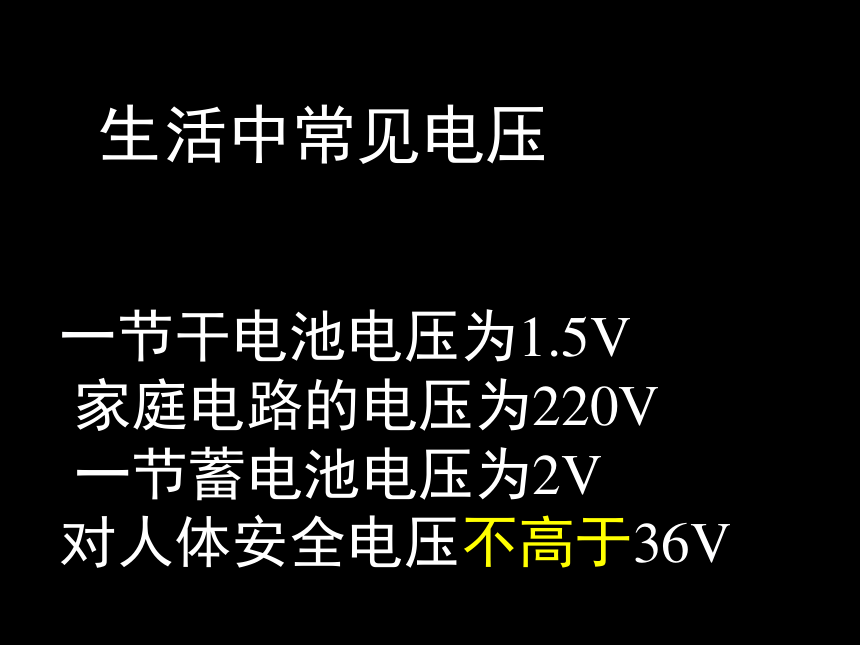

一节干电池电压为1.5V
家庭电路的电压为220V
一节蓄电池电压为2V
对人体安全电压不高于36V
生活中常见电压

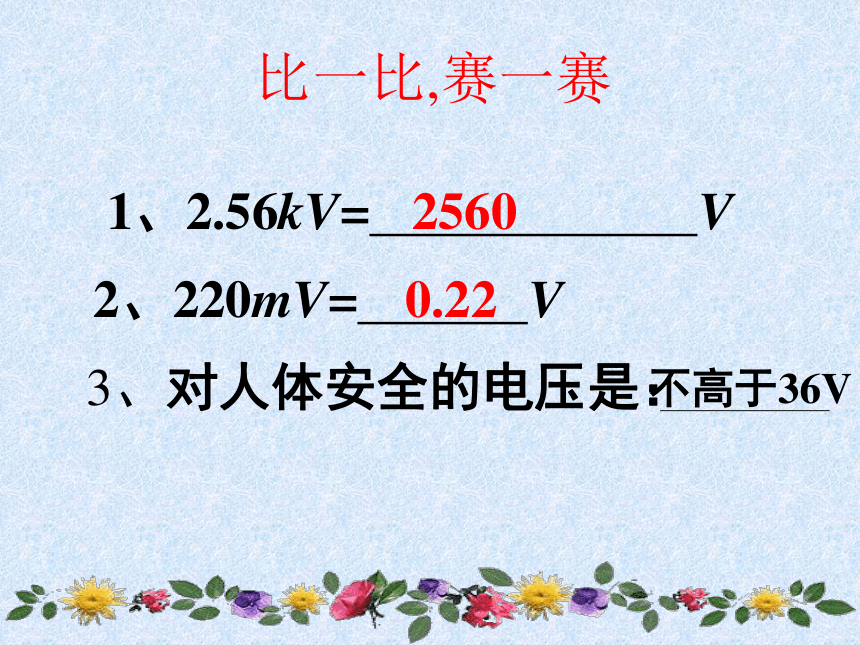

比一比,赛一赛
1、2.56kV= V
2、220mV= V
2560
0.22
不高于36V
3、对人体安全的电压是：
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
二、电压的测量工具——电压表
3
15
电压表的符号：
构 造：
量 程：
分度值：
0-3V；0-15V
0.1V；0.5V
电压表的读数方法
先看所选量程
在确认对应分度值
不估读，指针靠近那个刻度读那个数
电压表的使用注意事项：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从红（＋）接线柱流入电压表，从黑（－）接线柱流出电压表。
被测电压不超出电压表所选量程：在已知电压范围的情况下，直接选择合适的量程；若不能判断，则先用大量程，然后再选择合适的量程。
区别 电流表 电压表
表盘符号
连接方式
连接电源
量程
分度值
A
V
与被测用电器串联
与被测电路并联
不能直接连电源两极
可直接连电源两极
0.6A、3A
3V、15V
0.02A、0.1A
0.1V、0.5V
电压表与电流表相同点
电流从红（＋）接线柱流入，从黑（－）接线柱流出
测量值不超出所选量程：在已知测量值范围的情况下，直接选择合适的量程；若不能判断，则先用大量程，然后再选择合适的量程。
校零：检查表的指针是否对准零刻度线，如有偏差，进行校正。
实验：练习使用电压表
1、测量每一节电池的电压（U1、U2)
2、测量两节电池串联后的总电压（U）
总结：U与U1、U2的关系
3、(如图)测量串联电路中L1两端的电压
下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经测试后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
