第三章认识电路巩固练习（3）2021-2022学年教科版物理九年级上册（有解析）

第三章认识电路巩固练习（3）2021-2022学年教科版物理九年级上册
姓名：___________班级：___________
一、单选题

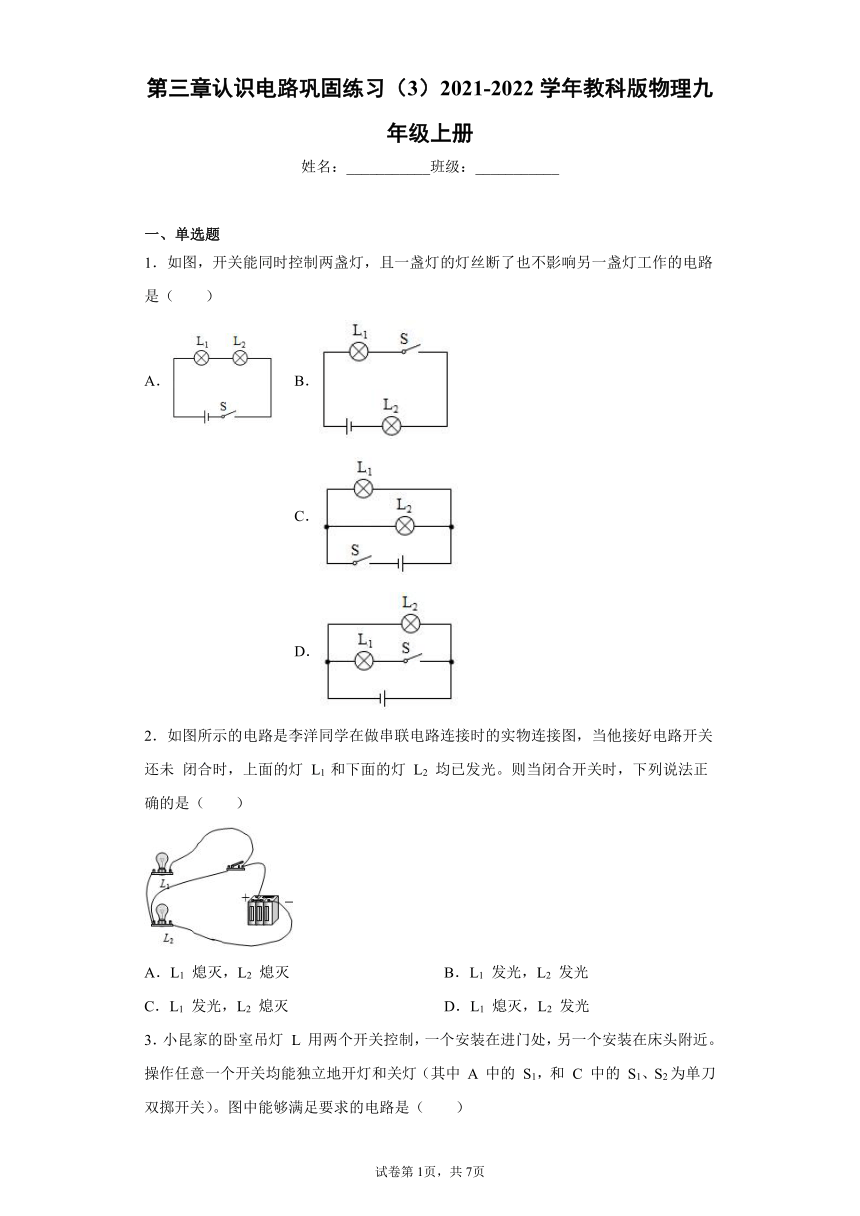

1．如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（ ）
A． B． C． D．
2．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未 闭合时，上面的灯 L1 和下面的灯 L2 均已发光。则当闭合开关时，下列说法正确的是（　　）
A．L1 熄灭，L2 熄灭 B．L1 发光，L2 发光
C．L1 发光，L2 熄灭 D．L1 熄灭，L2 发光
3．小昆家的卧室吊灯 L 用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯（其中 A 中的 S1，和 C 中的 S1、S2为单刀双掷开关）。图中能够满足要求的电路是（　　）
A． B． C． D．
4．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（　　）
A．表面平滑的铅块紧压后会“粘”在一起 B．穿在身上的化纤衣服易“粘”毛
C．吸盘式挂衣钩能够“粘”在墙上 D．拔火罐时罐子“粘”在皮肤上

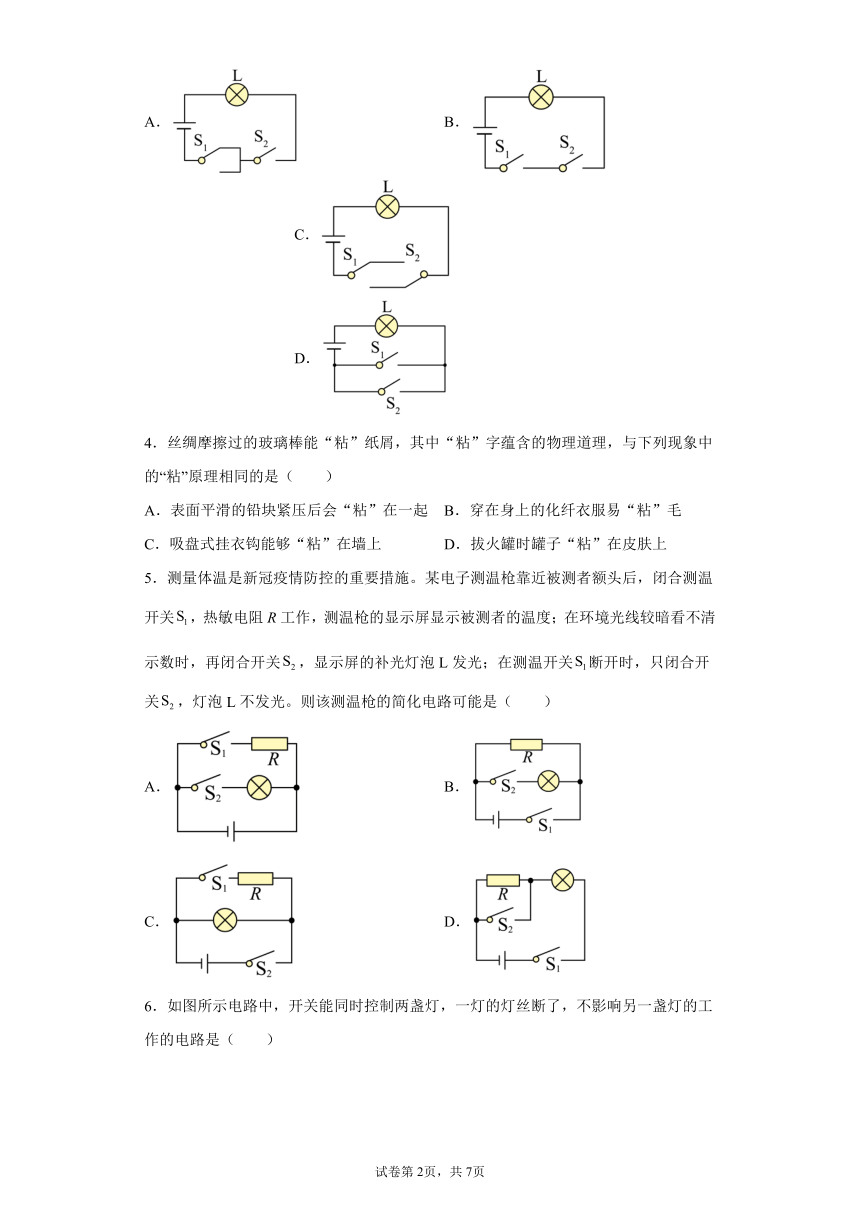

5．测量体温是新冠疫情防控的重要措施。某电子测温枪靠近被测者额头后，闭合测温开关，热敏电阻R工作，测温枪的显示屏显示被测者的温度；在环境光线较暗看不清示数时，再闭合开关，显示屏的补光灯泡L发光；在测温开关断开时，只闭合开关，灯泡L不发光。则该测温枪的简化电路可能是（　　）
A． B．
C． D．
6．如图所示电路中，开关能同时控制两盏灯，一灯的灯丝断了，不影响另一盏灯的工作的电路是（　　）
A． B．
C． D．

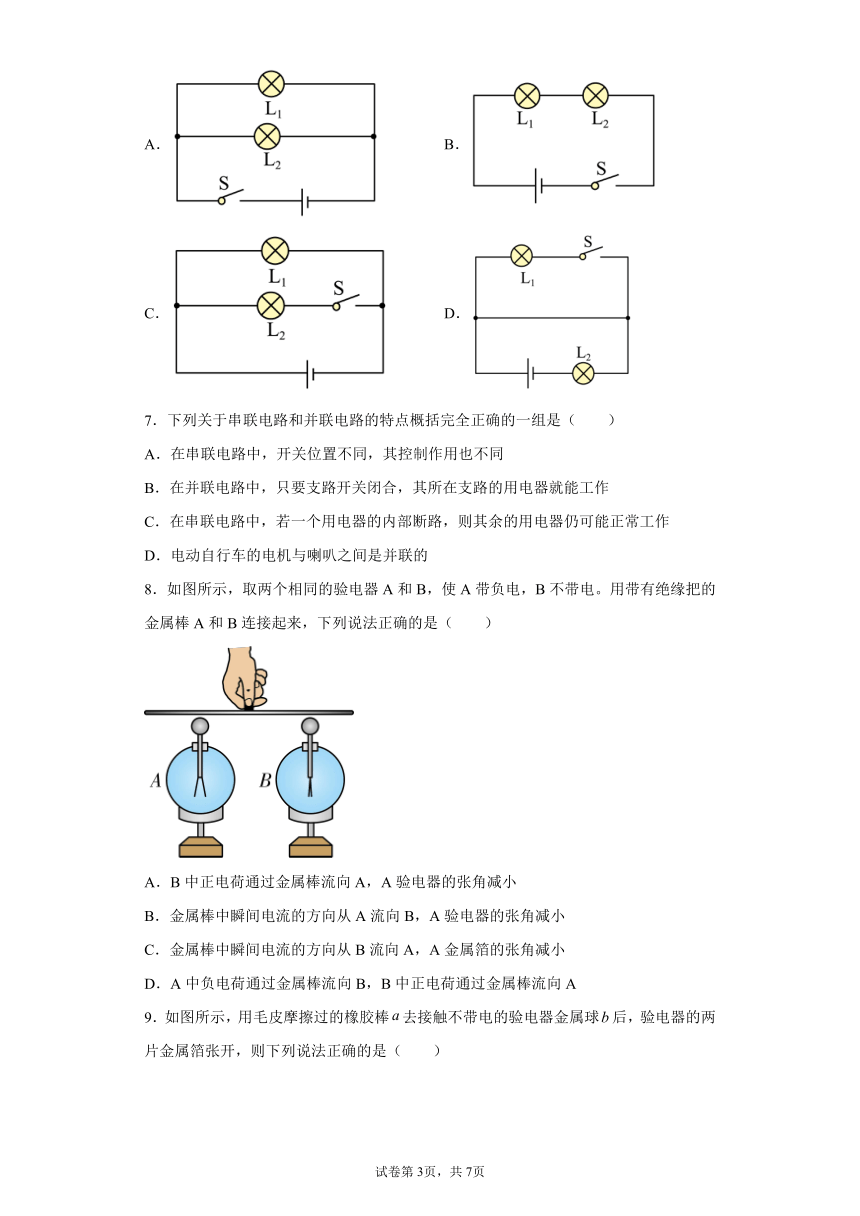

7．下列关于串联电路和并联电路的特点概括完全正确的一组是（　　）
A．在串联电路中，开关位置不同，其控制作用也不同
B．在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C．在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作
D．电动自行车的电机与喇叭之间是并联的
8．如图所示，取两个相同的验电器A和B，使A带负电，B不带电。用带有绝缘把的金属棒A和B连接起来，下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A验电器的张角减小
B．金属棒中瞬间电流的方向从A流向B，A验电器的张角减小
C．金属棒中瞬间电流的方向从B流向A，A金属箔的张角减小
D．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A

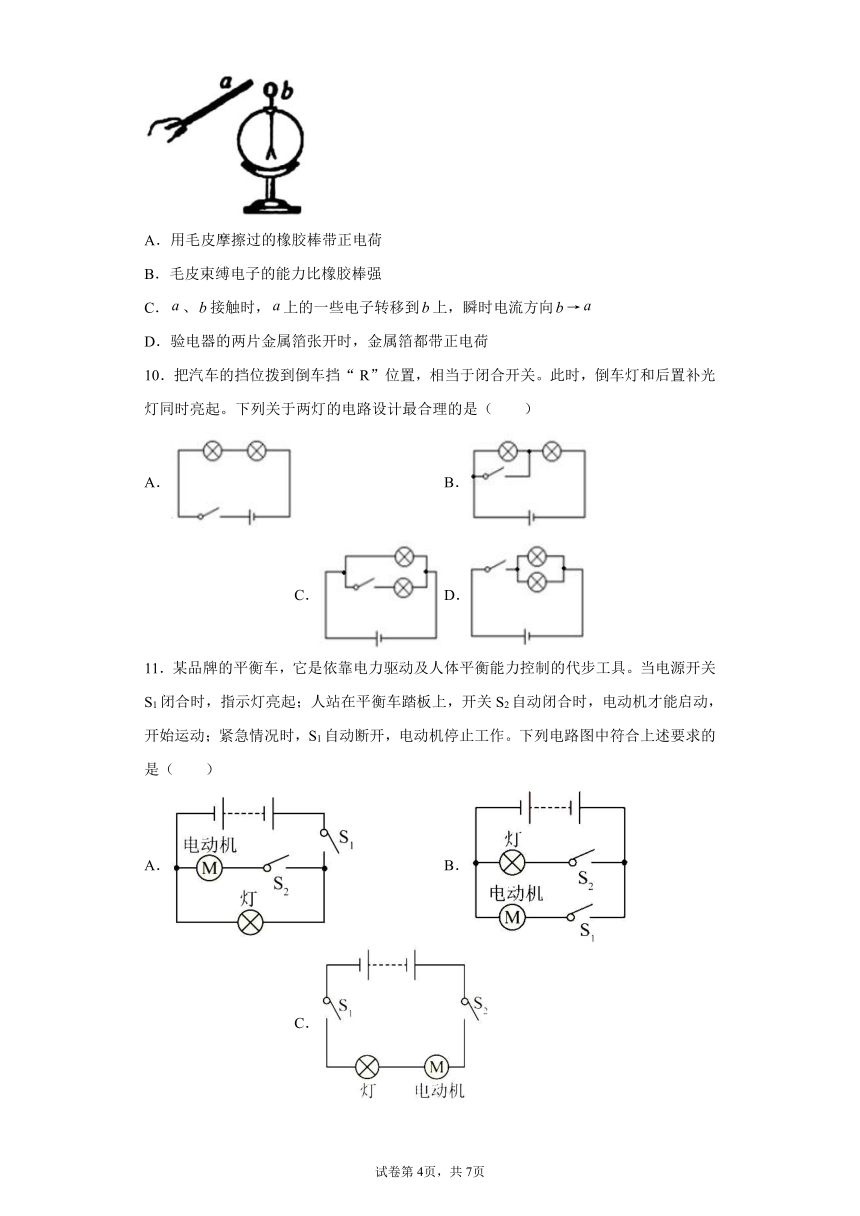

9．如图所示，用毛皮摩擦过的橡胶棒去接触不带电的验电器金属球后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用毛皮摩擦过的橡胶棒带正电荷
B．毛皮束缚电子的能力比橡胶棒强
C．、接触时，上的一些电子转移到上，瞬时电流方向→
D．验电器的两片金属箔张开时，金属箔都带正电荷
10．把汽车的挡位拨到倒车挡“ R”位置，相当于闭合开关。此时，倒车灯和后置补光灯同时亮起。下列关于两灯的电路设计最合理的是（　　）
A． B． C． D．
11．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（　　）
A． B． C． D．

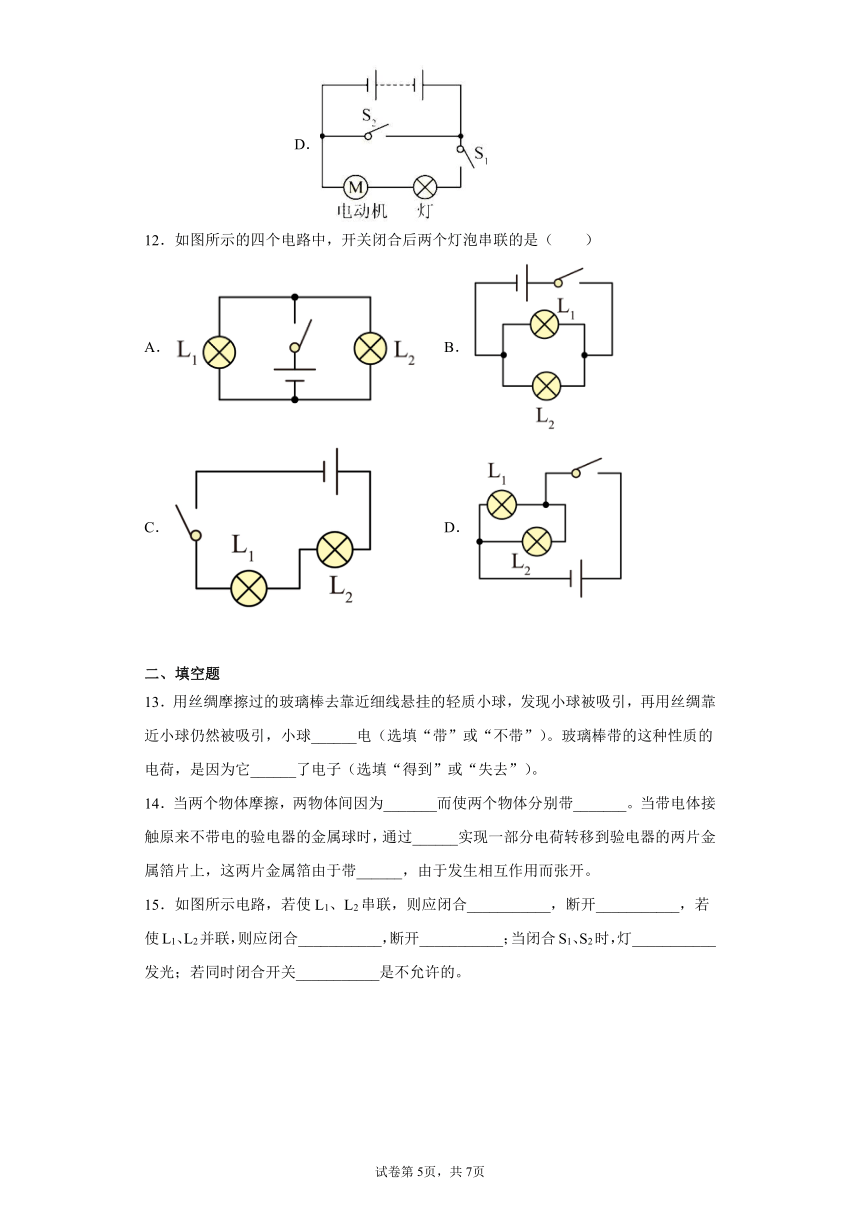

12．如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）
A． B．
C． D．
二、填空题
13．用丝绸摩擦过的玻璃棒去靠近细线悬挂的轻质小球，发现小球被吸引，再用丝绸靠近小球仍然被吸引，小球______电（选填“带”或“不带”）。玻璃棒带的这种性质的电荷，是因为它______了电子（选填“得到”或“失去”）。
14．当两个物体摩擦，两物体间因为_______而使两个物体分别带_______。当带电体接触原来不带电的验电器的金属球时，通过______实现一部分电荷转移到验电器的两片金属箔片上，这两片金属箔由于带______，由于发生相互作用而张开。
15．如图所示电路，若使L1、L2串联，则应闭合___________，断开___________，若使L1、L2并联，则应闭合___________，断开___________；当闭合S1、S2时，灯___________发光；若同时闭合开关___________是不允许的。
16．小刚和小强在连接串并联电路的实验中。
（1）小刚连接了如图所示电路，如果合上开关，会出现________（选填“开路”或“短路”）现象。
（2）小刚想将电路全部拆散，重新连接。小强将导线________拆除，就是两灯串联电路；此时再闭合开关，发现L1不亮，L2会亮，你认为L1________（选填“烧坏了”或“没烧坏”）；
（3）在图的基础上小东将导线（选填“a”“b”或“c”）________改接到________，便形成两灯并联电路。
三、简答题
17．小明学习了摩擦起电、两种电荷后，他想知道圆珠笔杆与纯毛毛衣，塑料尺子与头发等摩擦后的各物体是带正电还是带负电．于是他就利用身边的一些物品进行了一系列实验．其中有玻璃棒、丝绸这两种器材．
(1)请你简要说明怎样进行实验，根据发生的什么现象可以证明塑料尺子与头发摩擦后塑料尺子带正电还是负电？
(2)圆珠笔杆与毛衣摩擦后，小纸屑被吸到笔杆上后小纸屑又被“弹”出，试说明纸屑被“弹”出的原因．
18．(1)下面是小明判断泡沫球带电情况的流程，请在横线上写出带电情况；______
(2)地铁站台设计时，让进站和出站的轨道都与站台构成一个缓坡。如图所示，从能量利用的角度看，这种设计可以节能，请从能量转化方面说明理由。______
19．小明将两只系着细线的气球在衣服上蹭来蹭去。当他提起细线试图将两只气球靠近时，为什么会出现如图所示的现象？此时小红向两气球中间吹气，为什么气球又相互靠近了？如果把气球从一楼拿到四楼，气球的体积如何变化，为什么？
20．如图所示，打开手电筒开关后，发现小灯泡并不发光。请写出两种可能使小灯泡不发光的原因，并简要写出验证你猜测的方法。
21．一个带负电的物体去接触验电器的金属球和靠近验电器的金属球产生的现象一样吗？请你做出大胆的猜测，并说出猜测的理由．
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
【详解】
因为一盏灯的灯丝断了也不影响另一盏灯工作，说明两盏灯的连接方式是并联，又因为开关能同时控制两盏灯，说明开关在干路上。
故选C。
2．D
【详解】
由实物图知，开关未闭合时，两灯串联在电路中，所以两灯都发光，闭合开关后，灯L1被短路，所以熄灭，但L2仍发光，故ABC错误，D正确。
故选D。
3．C
【详解】
A．图中 S1 为单刀双掷开关，S2 为单刀开关，当 S2 断开时，无论 S1 往哪个方向掷，灯泡都不能发光，故 A不符合题意；
B．图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故 B 不符合题意；
C．图中 S1 和 S2 为单刀双掷开关，S1 接上面时灯泡不发光，S1 接下面时灯泡发光；S2 接上面时灯泡发光，S2 接下面时灯泡不发光，任意一个开关都可以开灯、关灯，故 C 符合题意；
D．图中两个单刀开关并联，闭合 S1 或 S2 都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故 D 不符合题意。
故选C。
4．B
【详解】
丝绸摩擦过的玻璃棒能“粘”纸屑，是因为经丝绸摩擦后的玻璃棒带正电，能够吸引轻小物体。
A．表面平滑的铅块紧压后会“粘”在一起，是利用分子之间作用力，故“粘”原理不相同，故A不符合题意；
B．穿在身上的化纤衣服易“粘”毛，是利用摩擦带电后，能够吸引轻小物体，故“粘”原理相同，故B符合题意；
C．吸盘式挂衣钩能够“粘”在墙上，是利用大气压的原理，“粘”原理不相同，故C不符合题意；
D．拔火罐时罐子“粘”在皮肤上，是利用大气压的原理，“粘”原理不相同，故D不符合题意。
故选B。
5．B
【详解】
由题意可得，灯泡L和热敏电阻R并联，在干路上，在灯泡L的支路上；
A．由电路图可知，灯泡L与热敏电阻R并联，只闭合测温开关时，热敏电阻R工作；只闭合开关，只有灯泡L发光，故A不符合题意；
B．由电路图可知，闭合温控开关，只有热敏电阻R工作，再闭合开关，灯泡L发光，开关断开时闭合开关，灯泡L不发光，故B符合题意；
C．由电路图可知，开关断开时，闭合开关，灯泡L发光，故C不符合题意；
D．由电路图可知，只闭合测温开关时，灯泡L和热敏电阻R都工作，闭合时，R被短路，只有灯泡工作，故D不符合题意。
故选B。
6．A
【详解】
A．开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作。故A符合题意；
B．两灯泡串联，互相影响。故B不符合题意；
C．两灯并联，但开关不能同时控制两盏灯。故C不符合题意；
D．开关不能控制两盏灯泡，并且开关闭合灯L1短路。故D不符合题意。
故选A。
7．D
【详解】
A．因串联电路电流只有一条路径，开关连接在电路中的不同位置时，作用相同，故A错误；
B．并联电路中各支路可以独立工作、互不影响，但如果干路开关断开时，即使支路开关闭合，其所在支路的用电器也不能工作，故B错误；
C．在串联电路中，若一个用电器的内部断路，整个电路断路，则其余的用电器不能正常工作，故C错误；
D．电动自行车在工作时，电动机与喇叭可以独立工作，电动机不转时，喇叭可以响，电动机与喇叭之间是并联的，故D正确。
故选D。
8．C
【详解】
A带负电，说明A有多余电子，B不带电，用带有绝缘把的金属棒A和B连接起来时，A上的一部分电子会转移到B上，因此验电器B的金属箔由于有了多余的电子带负电会张开，A所带电荷量减少，则A金属箔的张角会变小，因负电荷从A到B，电流的方向与负电荷定向移动的方向相反，因此电流的方向是由B到A，故ABD错误，C正确。
故选C。
9．C
【详解】
AD．用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故验电器金属箔带负电，故AD错误；
B．由于毛皮的原子核对核外电子的束缚本领相对于橡胶而言较弱，所以在两者摩擦的过程中，毛皮失去电子而带了正电；橡胶棒得到电子带负电，故B错误；
C．带负电的物体有多余电子，用带负电的橡胶棒a去接触不带电的验电器的金属球b时，物体a上的一部分多余电子转移到b上，因为电流方向与负电荷定向移动的方向相反，所以，瞬时电流方向b→a，故C正确。
故选C。
10．D
【详解】
根据题意知道，把汽车的挡位拨到倒车挡“R”位置，相当于闭合开关，倒车灯和后置补光灯同时亮起，这说明开关能控制倒车灯和补光灯；倒车灯和补光灯可能串联接入电路，也可能并联接入电路；若两灯串联，两灯工作时相互影响，即一盏灯损坏，另一盏灯也不发光，不符合实际；若两灯并联，两灯工作时互不影响，所以最合理的连接方式是并联，故D图正确。
故选D。
11．A
【详解】
A．当电源开关S1闭合时，指示灯亮起，说明开关S1与指示灯串联；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，说明开关S2与电动机串联且单独控制电动机；紧急情况时，S1自动断开，电动机停止工作，说明开关S1可以同时控制指示灯和电动机，故 A符合题意；
B．当S1闭合时，指示灯不会亮起，故B不符合题意；
C．当电源开关S1闭合，S2断开时，指示灯不会亮，故C不符合题意；
D．开关S2闭合时，造成电源短路，故D不符合题意。
故选A。
12．C
【详解】
A．该选项的两个灯两端分别连在一起接入电路，是并联的，故A不符合题意；
B．该选项的两个灯两端分别连在一起接入电路，是并联的，故B不符合题意；
C．该选项的两个灯依次相连接入电路，是串联的，故C符合题意；
D．该选项的两个灯两端分别连在一起接入电路，是并联的，故D不符合题意。
故选C。
13．不带 失去
【详解】
[1]用丝绸摩擦过的玻璃棒带正电，丝绸带负电，小球被正、负电荷吸引，说明小球不带电。
[2]玻璃棒对电子的束缚能力比丝绸弱，玻璃棒与丝绸相互摩擦时，容易失去电子而带正电荷。
14．电子转移（电子得失） 等量的异种电荷 电子转移 同种电荷
【详解】
[1][2] 不同物质的原子核束缚电子的本领不同。当两个物体摩擦，哪个物体的原子核束缚电阻的本领弱，它的一些电子就会转移到另一个物体上，失去电子的物体因为缺少电子而带正电，得到电子的物体因有了电子而带等量的负电，即两物体间因为电子转移（电子得失）而使两个物体分别带等量的异种电荷。
[3][4]当带电体接触原来不带电的验电器的金属球时，有一部分电子通过金属球移动到了金属杆，再移动到两金属泊片，即通过电子转移实现一部分电荷转移到验电器的两片金属箔片上，这两片金属箔由于带同种电荷（同种电荷相互排斥），由于发生相互作用而张开。
15．S1 S2、S3 S2、S3 S1 L2 S1、S2、S3
【详解】
[1][2]若使L1、L2串联，则灯泡L1和L2跟电源应首尾相连，所以应闭合开关S1，断开S2、S3。
[3][4]若使L1、L2并联，则灯泡L1和L2应并联连接，所以应闭合开关S2、S3，断开S1。
[5]当闭合S1、S2时，根据电流的流法可知，只有灯L2接入电路，那么灯L2发光，灯L1不发光。
[6]当电路中的电源短路时，电路的电流很大，这是不允许的，那么同时闭合开关S1、S2、S3，根据电流的流法，可知电源短路，这是不允许的。
16．短路 a 没烧杯 c L2的左端的接线柱上
【详解】
（1）[1]根据电路图可知，闭合开关S，直接用导线把电源两极连接起来，会出现（电源）短路现象。
（2）[2]两个小灯泡依次相连，然后接到电路中，这两个小灯泡是串联。根据电路图可知，拆除a这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接。
[3]串联电路中，如果一个灯泡烧坏，则整个电路断路，另一灯也不发光，故此时再闭合开关，发现L1不亮，L2会亮，不可能是L1烧坏了，有可能是L1短路。
（3）[4][5]两个灯泡的两端分别连在一起，然后接到电路中，这两个灯泡是并联的，故在图的基础应将导线c改接L2的左端的接线柱上，便形成两灯并联电路。
【点睛】
本题考查了电路的三种状态和串、并联电路的连接以及电路故障的判断，要掌握。
17．详见解析
【详解】
(1)方案：①选用的器材：玻璃棒、丝绸、塑料尺子、头发和丝线．
②步骤：先用细线将头发摩擦过的塑料尺子悬挂起来，再用丝绸摩擦过的玻璃棒靠近塑料尺子；
若塑料尺子和玻璃棒相互吸引，说明塑料尺子带负电，若相互排斥则带正电．
(2)塑料笔杆与头发摩擦后把小碎纸屑吸到笔杆上后，小纸屑又被“弹”出，是因为吸到笔杆上的纸屑带上了与笔杆相同的电荷，同种电荷相互排斥，所以小纸屑被“弹”出．
18．负，正 见解析
【详解】
(1)[1]毛皮摩擦过的橡胶棒带负电荷，丝绸摩擦过玻璃棒带正电荷；若泡沫球与毛皮摩擦过的橡胶棒相互排斥，则泡沫球带负电荷；若泡沫球与毛皮摩擦过的橡胶棒相互吸引，则泡沫球可能带正电荷，也可能不带电，如与丝绸摩擦过玻璃棒相排斥，则说明泡沫球带正电荷，若与丝绸摩擦过玻璃棒相吸引则不带电。
(2)[2]车进站时的部分动能转化为重力势能，减少因刹车损耗的机械能；车出站时储存的重力势能又转化为动能，起到节能作用。
19．见解析
【详解】
两气球相互摩擦，两只气球因为摩擦起电而带了同种电荷，同种电荷相互排斥，所以小球出现了如图的现象；向两气球中间吹气，两气球中间空气流速变大，压强变小，小于外侧空气的大气压，在大气压的作用下，将两气球压的互相靠近；把气球从一楼拿到四楼，外界大气压减小，在气球内气压的作用下，气球的体积增大。
20．见解析
【解析】
【分析】
解决此题要知道当电路中处于短路或断路时，电路中都没有电流通过，所以用电器都不能正常工作。
【详解】
电路出现断路、电源无电压时，灯泡都不会发光：
（1）灯泡不发光的原因：可能是电池用久了；验证方法：换上新电池。
（2）灯泡不发光的原因：灯丝断了；验证方法：换上新灯泡。
21．用一个带负电的物体去接触验电器的金属球和靠近验电器的金属球产生的现象一样，都可以使金属箔的张角变大，因为如果物体与金属球接触，物体上多余的电子会转移到验电器的箔片上，使箔片带上同种电荷，因相互排斥而张开；如果物体靠近金属球，物体所带的负电荷与金属球中带负电的自由电子相互排斥，使金属球上的电子转移到金属箔上，使箔片带上同种电荷，因相互排斥而张开．
【分析】
验电器是检验物体是否带电的仪器，验电器是利用同种电荷相互排斥的原理制成的，金属球中有带负电的自由电子，同种电荷在靠近时会相互排斥．
【详解】
带负电的物体有多余的电子，去接触验电器的金属球，物体上多余电子转移到验电器的金属箔片上，这时箔片都带负电荷，同种电荷相互排斥，两个箔片会张开；如果物体靠近金属球，由于同种电荷相互排斥，使金属球上的电子转移到金属箔上，因相互排斥而张开．
【点睛】
本题考查验电器的工作原理，同时也结合了电荷间的相互作用，知道金属中有自由电子．
