第五章欧姆定律巩固练习（1）2021-2022学年教科版物理九年级上册（有解析）

第五章欧姆定律巩固练习（1）2021-2022学年教科版物理九年级上册
姓名：___________班级：___________
一、单选题
1．如图所示电源电压恒定，R为定值电阻。闭合开关S和S1，三表均有示数且灯泡正常发光；再断开S1，下列判断正确的是（　　）
A．电流表A1示数变大
B．电流表A示数变大
C．电压表V示数和电流表A1示数的比值变小
D．电压表V示数和电流表A示数的比值变大
2．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（　　）
A．油量变少，电压表示数不变 B．油量越多，电压表示数越大
C．油量越少，电压表示数越大 D．油量越多，电压表示数越小
3．如图所示电源电压恒定且U=12V，R1=12Ω，R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（　　）
A．3A 1A B．3A 3A C．5A 1A D．5A 3A

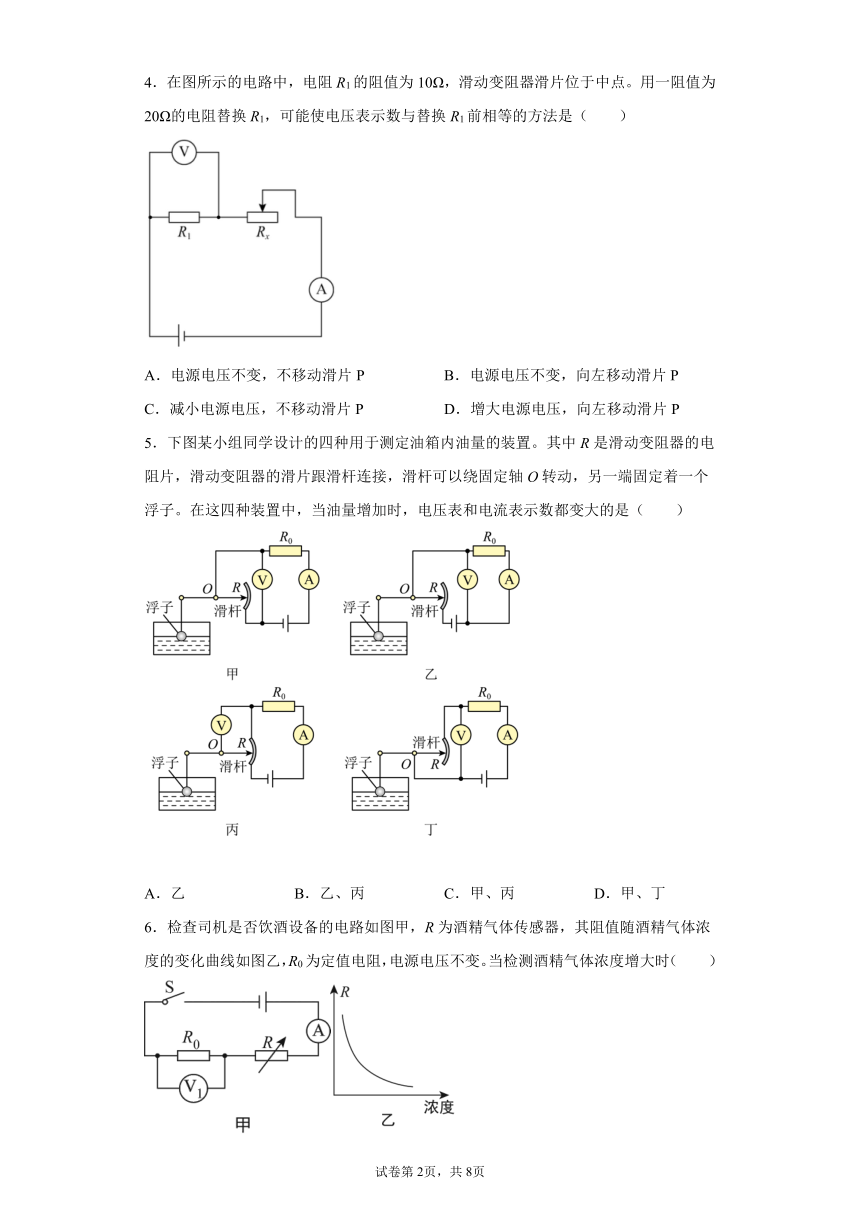

4．在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（　　）
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
5．下图某小组同学设计的四种用于测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。在这四种装置中，当油量增加时，电压表和电流表示数都变大的是（　　）
A．乙 B．乙、丙 C．甲、丙 D．甲、丁
6．检查司机是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（　　）
A．电流表示数减小 B．电压表示数减小
C．电流表示数增大 D．电压表示数不变

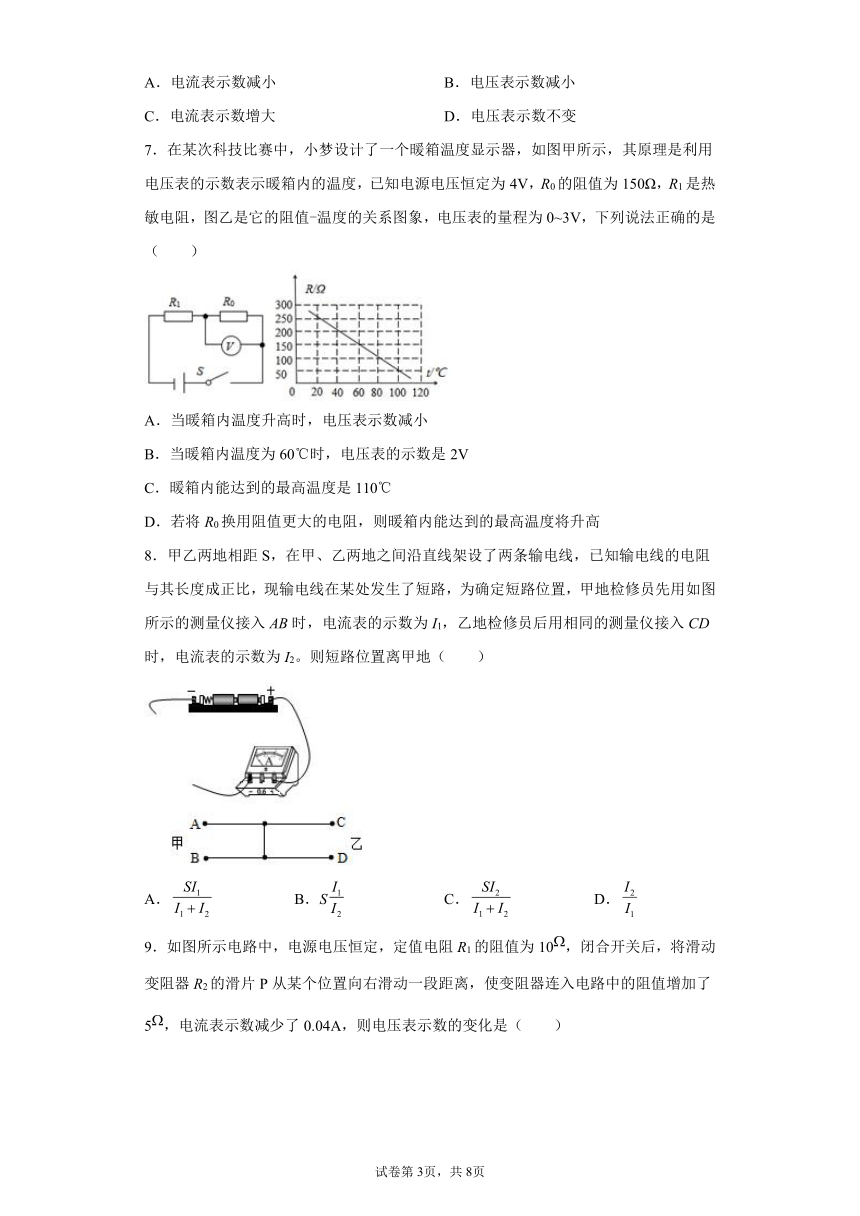

7．在某次科技比赛中，小梦设计了一个暖箱温度显示器，如图甲所示，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V，R0的阻值为150Ω，R1是热敏电阻，图乙是它的阻值-温度的关系图象，电压表的量程为0~3V，下列说法正确的是（　　）
A．当暖箱内温度升高时，电压表示数减小
B．当暖箱内温度为60℃时，电压表的示数是2V
C．暖箱内能达到的最高温度是110℃
D．若将R0换用阻值更大的电阻，则暖箱内能达到的最高温度将升高
8．甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。则短路位置离甲地（　　）
A． B．S C． D．

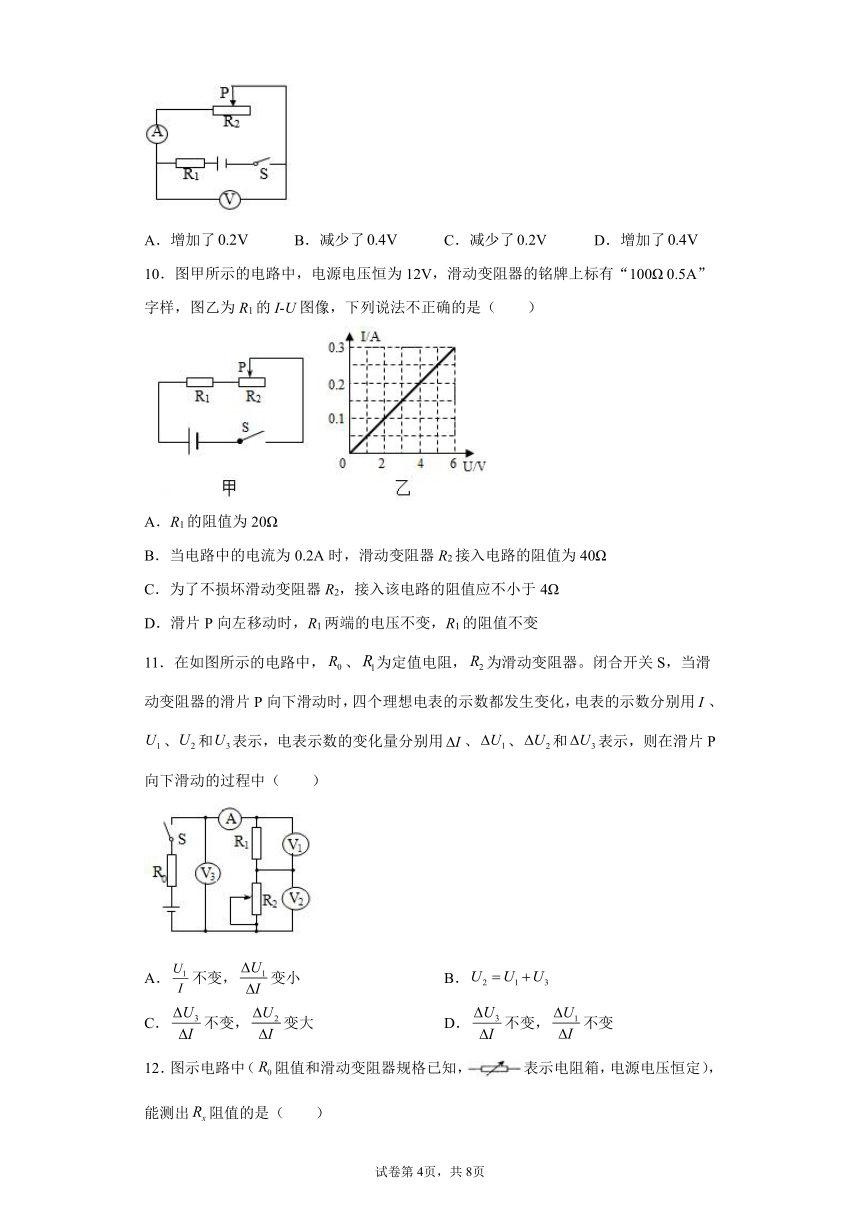

9．如图所示电路中，电源电压恒定，定值电阻R1的阻值为10，闭合开关后，将滑动变阻器R2的滑片P从某个位置向右滑动一段距离，使变阻器连入电路中的阻值增加了5，电流表示数减少了0.04A，则电压表示数的变化是（　　）
A．增加了 B．减少了 C．减少了 D．增加了
10．图甲所示的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω 0.5A”字样，图乙为R1的I-U图像，下列说法不正确的是（　　）
A．R1的阻值为20Ω
B．当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为40Ω
C．为了不损坏滑动变阻器R2，接入该电路的阻值应不小于4Ω
D．滑片P向左移动时，R1两端的电压不变，R1的阻值不变
11．在如图所示的电路中，、为定值电阻，为滑动变阻器。闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用、、和表示，电表示数的变化量分别用、、和表示，则在滑片P向下滑动的过程中（　　）
A．不变，变小 B．
C．不变，变大 D．不变，不变

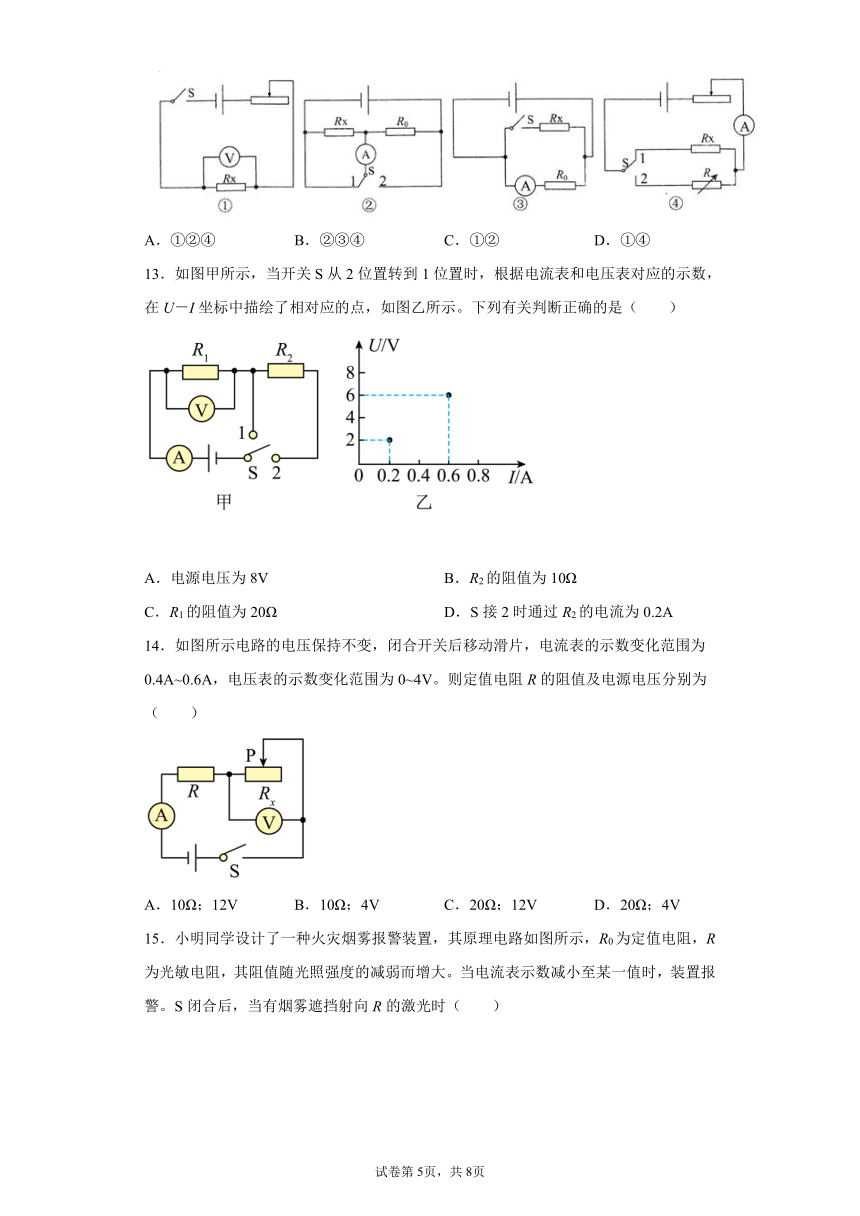

12．图示电路中（阻值和滑动变阻器规格已知，表示电阻箱，电源电压恒定），能测出阻值的是（　　）
A．①②④ B．②③④ C．①② D．①④
13．如图甲所示，当开关S从2位置转到1位置时，根据电流表和电压表对应的示数，在U－I坐标中描绘了相对应的点，如图乙所示。下列有关判断正确的是（　　）
A．电源电压为8V B．R2的阻值为10Ω
C．R1的阻值为20Ω D．S接2时通过R2的电流为0.2A
14．如图所示电路的电压保持不变，闭合开关后移动滑片，电流表的示数变化范围为0.4A~0.6A，电压表的示数变化范围为0~4V。则定值电阻R的阻值及电源电压分别为（　　）
A．10Ω；12V B．10Ω；4V C．20Ω；12V D．20Ω；4V
15．小明同学设计了一种火灾烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（　　）
A．电流表的示数变大
B．电压表的示数变小
C．提高电源电压，可使装置在较低浓度烟雾下就能报警
D．增大R0的阻值，可使装置在较低浓度烟雾下就能报警
16．如图所示，是一种测定油箱内油量的装置，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法错误的是（　　）
A．R0在电路中起保护作用 B．油量表是由电流表改装而成的
C．浮子下降时电路中的总电阻变大 D．油位越高流过的电阻R的电流越小
二、填空题
17．如图所示，滑动变阻器R'的最大阻值为10Ω，定值电阻R为30Ω，A、B之间的电压为10V且保持不变，当滑动变阻器的滑片P移动时，电压表的示数变化范围是从______V到10V，通过定值电阻的最大电流与最小电流之比为______。
18．如图甲所示为某型号电子秤，其原理结构如图乙所示，R0是定值电阻；R是压敏电阻，其阻值与所受压力F之间满足R=250-0.2F（单位是Ω）改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5 kg，电源电压保持9V不变。（g取10N/kg）
（1）空载时，电压表的示数为1V，则R0=______Ω；
（2）该电子秤的量程为______kg；
（3）若要增大该电子秤的量程，你的方法是______（请写出一种改进方法）。
19．如图所示的电路中，电源电压不变，定值电阻R1、R2的阻值不变，当两表均为电流表时，断开开关S时，甲、乙两电表的示数之比为2︰5，则R1︰R2＝_____。然后将甲、乙两电表换成电压表，闭合开关S，两电表示数U甲︰U乙＝_____。
20．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则的最大阻值为______，电源电压为______，的阻值是______。
21．如图所示当开关S闭合后，滑动变阻器的滑片P在a端时，通过灯泡的电流为0.45A，此时电压表的示数为4.5V；当滑片在b端时，通过灯泡的电流为0.3A，则此时灯泡两端的电压是 ______ V，滑动变阻器的最大阻值是 ______ Ω，电源电压是 ______ V。（忽略温度对灯泡灯丝电阻的影响）
22．小华利用如图甲所示电路探究串联电路电压特点，开关闭合后，将滑动变阻器的滑片向左移，电压表V1的示数______（填“变大”、“不变”或“变小”），电压表V2的示数______（填“变大”、“不变”或“变小”）。当滑片移到某一位置时，两只电压表的指针恰好指在同一位置，如图乙所示，若R1=10Ω，则电源电压为______V，滑动变阻器此时接入电路中的阻值R2=______Ω。
23．如图所示电路，电源电压恒定不变，当闭合开关S1，断开开关S2时，电压表的示数为3V，当断开开关S1，闭合开关S2时，电压表的示数为4.5V，则灯泡L1两端的电压为______V，灯泡L2两端的电压为______V，此时两灯泡L1与L2电阻的阻值之比为______，通过两灯的电流之比为______（假若灯泡电阻保持不变）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
由图可知，闭合开关S和S1，为并联电路，电流表A测干路电流，A1测定值电阻电流，电压表测电源电压；当开关S1断开，小灯泡熄灭，电流表A示数减小，A1示数不变，电压表示数不变；故电压表V示数和电流表A1示数的比值不变，电压表V示数和电流表A示数的比值变大；综上，故D正确，ABC错误。
故选D。
2．B
【详解】
由图示知，滑动变阻器与定值电阻R0串联在电路中，电压表测R0电压。当油箱内油量变少时，滑杆向上移动，则滑动变阻器接入电路的阻值变大，电路电源的电压不变，据欧姆定律知，电路的电流变小，那么电压表的示数变小，反之，油量变多时，电压表示数变大，故ACD错误，B正确。
故选B。
3．D
【详解】
由电路图可知，电阻R1、R2、R3组成并联电路，通过电阻R1的电流为
通过电阻R2的电流为
通过电阻R3的电流为
电流表A1测通过R2和R3的总电流，所以电流表A1的示数为
I2＋I3＝2 A＋3 A＝5 A
电流表A2测通过R1和R2的总电流，所以电流表A2的示数为
I1＋I2＝1 A＋2 A＝3 A
故ABC不符合题意，D符合题意。
故选D。
4．C
【详解】
由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；
B．电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故B不符合题意；
C．减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故C符合题意；
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故D不符合题意。
故选C。
5．A
【详解】
图甲中，定值电阻R0和滑动变阻器R串联，电压表测滑动变阻器两端电压，电流表测电路中电流；当油量增加时，滑动变阻器阻值变小，电压表示数变小，电路总电阻变小，电流表示数变大，故甲不符合题意。
图乙中，定值电阻R0和滑动变阻器R串联，电压表定值电阻两端电压，电流表测电路中电流；当油量增加时，滑动变阻器阻值变小，电路总电阻变小，电流表示数变大，电压表示数变大，故乙符合题意。
图丙中，定值电阻R0和滑动变阻器R串联，滑动变阻器连成了固定阻值，电压表测滑动变阻器上半部分阻值两端电压，电流表测电路中电流；当油量增加时，滑动变阻器接入电路的阻值不变，电流表示数不变，电压表测量范围阻值变大，电压表示数变大，故丙不符合题意。
图丁中，定值电阻R0和滑动变阻器R串联，电压表测滑动变阻器两端电压，电流表测电路中电流；当油量增加时，滑动变阻器阻值变大，电压表示数变大，电路总电阻变大，电流表示数变小，故丁不符合题意。
故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】
由图甲知，电阻R0与R串联在电路中，电压表测R0两端的电压；由图乙知，R的阻值随酒精气体浓度的增大而减小。当检测酒精气体浓度增大时，电阻R减小，则电路中的总电阻减小，而电源电压不变，据欧姆定律知，电路中的电流增大，即电流表的示数增大，那么定值电阻R0两端的电压增大，即电压表的示数增大。故ABD不符合题意，C符合题意。
故选C。
7．B
【详解】
A．由图象可知，当温度升高时，热敏电阻的阻值减小，而串联电路起分压作用，所以R1两端电压减小，由于电源电压不变，并且串联电路两端电压等于各部分电压之和，所以R0两端电压变大，即电压表示数变大，故A错误；
B．由图象可知，当暖箱内温度为60℃时，R1＝150Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
电压表的示数
故B正确；
C．由图象可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，电路中的电流变大，电压表的示数变大，所以当电压表的示数为3V时，暖箱内的温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流
因串联电路中总电压等于各分电压之和，所以，热敏电阻R1两端的电压
此时热敏电阻的阻值
由图象可知，暖箱内的最高温度是100℃，故C错误；
D．暖箱内的温度最高时，R0两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，将R0换用阻值更大的电阻时，通过R0的电流变小，通过热敏电阻的电流也变小，热敏电阻的阻值变大，由图象可知，暖箱内能达到的最高温度将降低，故D错误。
故选B。
8．C
【详解】
由题知，甲乙两地相距S，输电线的电阻与其长度成正比，设每km输电线的电阻为R0，短路位置离甲地的距离为L，则短路位置离乙地的距离为
则AB间的总电阻（两条输电线的总长度为2L）
同理可得，CD间的总电阻
用如图所示的测量仪进行检测时，电源电压不变，所以由欧姆定律得
因电源电压不变，所以可得
代入数据有
解得
故选C。
9．D
【详解】
由图可知定值电阻和滑动变阻器串联，电压表测滑动变阻器两端电压，当滑动变阻器阻值增大时，电路中电流减小，由可知定值电阻两端电压减小，由串联分压可知滑动变阻器两端电压增大。
对于定值电阻有，故定值电阻两端电压减小了
滑动变阻器两端电压增大了
故ABC不符合题意，D符合题意。
故选D。
10．D
【详解】
AB．由图乙知，当通过R1的电流为0.2A时，它两端的电压为4V，那么电阻
由图甲知，电阻R1与变阻器串联在电路中，此时变阻器两端的电压
U2=U-U1=12V-4V=8V
变阻器接入电路的阻值
故AB正确，不符合题意；
C．变阻器允许通过的最大电流为0.5A，则电路中的最大电流为0.5A，而电源电压 恒定不变，据欧姆定律知，此时电路中的总电阻最小，则变阻器接入电路的阻值也最小。电路中的总电阻
变阻器接入电路的最小阻值
Rmin=R-R1=24Ω-20Ω=4Ω
故C正确，不符合题意；
D．由图甲知，当滑片P向左移动时，变阻器接入电路的阻值变小，据串联电路的分压特点知，变阻器分去的电压变小，而电源电压不变，则电阻R1分去的电压变大，但由图乙知，R1是定值电阻，所以整个过程中，其阻值不变，故D错误，符合题意。
故选D。
11．D
【详解】
A．由电路图知，定值电阻R0、R1和滑动变阻器R2串联在电路中，电压表V1测R1两端的电压，V1测变阻器R2两端的电压，V3测R1、R2的总电压，而滑片P向下滑动时，变阻器接入电路的阻值变大，电路的总电阻变大，据欧姆定律知，电路中的电流变小，而R1的阻值不变，由知， 不变，而
U1=U1-U1＇=I1R1-I1＇R1= IR1
那么也不变，故A不符合题意；
B．据串联电路的电压特点知
U3=U1+U2
故B不符合题意；
CD．据串联电路的特点知，电压表V3示数的变化量即定值电阻R0两端电压的变化量，所以
U3= IR0
而R0的阻值不变，那么不变，同理
U2= I(R0+R1)
所以不变，故C不符合题意，D符合题意。
故选D。
12．D
【详解】
①由电路图知道，被测电阻和滑动变阻器串联，电压表测量电阻Rx两端电压，电流表测量通过电路的电流，由知道，可以求出待测电阻Rx，故①能测出Rx阻值，符合题意；
②若开关接1，对Rx短路，假设能测出通过R0的电流，但当接2时，电流从电流表负接线柱流入，无法测量Rx的电流，故②不能测出Rx阻值，不符合题意；
③无论开关断开或闭合，电流表只测出通过R0的电流，无法测量Rx的电流，故③不能测出Rx阻值，不符合题意；
④若开关接1，移动滑动变阻器的滑片，读出电流表的示数，然后保持滑动变阻器的滑片位置不变，让开关接2，调节变阻箱，使电流表的示数不变，得出变阻箱连入的示数，即为Rx阻值，故④能测出Rx阻值，符合题意；综上所述，只有D正确。
故选D。
13．D
【详解】
A．当开关S从2位置转到1位置时，仅仅只有R1接入电路，电压表测量的R1的电压，也可以是测量电源电压，此时只有一个电阻，若将开关接2时，两电阻串联，电阻变大，电流变小，故当电流等于0.6A，电流比较大，开关接1，此时的电压表的示数为6V，故电源电压为6V，故A错误；
B．当开关接2时，两电阻串联，此时的电流为0.2A，电压表的示数为2V，电压表测量的是电阻R1的电压，则电阻R2两端的电压为
故电阻R2的阻值为
故B错误；
C．当开关接2时，R1的阻值为
故C错误；
D．S接2时，两电阻串联，电阻变大，电流变小，故此时的电流为0.2A，故通过R2的电流为0.2A，故D正确。
故选D。
14．C
【详解】
由电路图可知，定值电阻与滑动变阻器串连。电压表测滑动变阻器两端电压，电流表测串联电路当中的电流。当滑动变阻器滑片在最左端时，滑动变阻器接入电路中的电阻为0。此时电压表示数为0。电路中的电流最大为0.6A。电源电压
当滑动变阻器的滑片在最右端时。滑动变阻器接入电路中的阻值最大此时滑动变阻器两端电压为4V，电路中的电流为0.4A。此时定值电阻两端电压
根据欧姆定律
，
定值电阻R的阻值为20Ω，电源电压为12V。
故选C。
15．D
【详解】
由电路图知，定值电阻R0和光敏电阻R串联在电路中，电压表测R两端的电压，电流表测电路中的电流。当有烟雾遮挡射向R的激光时，光照强度减弱，则R的阻值增大，电路的总电阻增大，则电路中的电流变小，据串联电路的分压特点知，R两端的电压增大，那么电压表的示数变大；若提高电源电压，则电路中的总电阻要增大，才能使电路在规定的电流时报警，R的阻值要比正常情况下的增大，那么光照强度需要更弱，即烟雾的深度要增大；若增大R0的阻值，那么R阻值比正常情况下的要小，即烟雾浓度较低便可达到报警的电流，故ABC不符合题意，D符合题意。
故选D。
16．D
【详解】
A．观察图中的电路图，根据电流的流法可知，这是一个串联电路，定值电阻R0和滑动变阻器R串联接在电路中，如果变阻器R接入电路的电阻太小了，这时定值电阻R0可以起保护作用，防止电路中的电流太大，故A正确，不符合题意；
B．观察图中的电路图，油量表是串联接在电路中的，电流表使用时，是串联接在电路，电压表使用时，是并联接在电路，所以油量表是由电流表改装而成的，故B正确，不符合题意；
C．从图中可以看到，浮子下降时，滑杆是上升的，再观察电路图，滑动变阻器接入电路的电阻是增大的，这是一个串联电路，定值电阻R0的阻值大小不变，那么电路的总电阻是变大的，故C正确，不符合题意；
D．从图中可以看到，油位越高，即浮子上升时，滑杆是下降的，再观察电路图，滑动变阻器接入电路的电阻是减小的，这是一个串联电路，定值电阻R0的阻值大小不变，那么电路的总电阻是变小的，电源电压不变，根据欧姆定律可知，电路中的电流是变大的，串联电路的电流处处相等，流过的电阻R的电流是变大的，故D错误，符合题意。
故选D。
17．7.5 4：3
【详解】
由电路图可知，定值电阻R与滑动变阻器R'串联，电压表测R两端的电压，当滑动变阻器接入电路中的电阻为零时，电路为R的简单电路，通过R的电流最大，则电压表的最大示数：
Umax＝U＝10V
通过R的最大电流
Imax＝＝＝A
当滑动变阻器接入电路中的电阻最大时，通过R的电流最小，电压表的示数最小，因串联电路中总电阻等于各分电阻之和，所以，通过R的最小电流
Imin＝＝＝0.25A
则电压表的最小示数
Umin＝IminR＝0.25A×30Ω＝7.5V
[1]当滑片P移动时，电压表的示数的变化范围是从7.5V到10V，
[2]定值电阻上最大电流与最小电流之比
18．30Ω 0~90kg 更换R0，增大R0的阻值或更换电源，减小电源电压
【详解】
（1）[1]空载时，踏板的重力为
G=mg=5kg×10N/kg=50N
根据题意，由R=250-0.2F知道，此时压敏电阻的阻值
R=240Ω
又因为串联电路中总电压等于各分电压之和，所以压敏电阻两端的电压
UR =U-U0 =9V-1V=8V
由于串联电路中各处的电流相等，由欧姆定律知道，电路中的电流
故R0的阻值
（2）[2]电子称的质量最大时对应的电压表量程最大值，此时定值电阻两端的电压为3V，此时电路中的电流
压敏电阻两端分得的电压
UR′=U-U0′=9V-3V=6V
压敏电阻的阻值
由R=250-0.2F知道，此时压敏电阻受到的压力为950N，即该电子秤的量程
（3）[3]由R=250-0.2F知道，R越小，F越大，所以需要减小压敏电阻的阻值，即增大电路中的电流，为了使电路正常工作，可增大电压表量程或减小电源电压或在电路中再串联一个电阻。
19．2︰3 5︰3
【详解】
[1]由图可知，当两表均为电流表时，断开开关S时，R1、R2并联，甲电流表测量通过R2的电流，乙电流表测量干路电流；已知甲、乙两电流表的示数之比为2︰5，因并联电路中干路电流等于各支路电流之和，所以，两支路的电流之比为
因并联电路两端电压相等，所以由可得
[2]当甲、乙两电表均为电压表，闭合开关S，R1、R2串联，甲测量电源电压，乙测量R2两端的电压；因串联电路处处电流相等，所以由可得两电阻两端电压之比为
U1︰U2＝IR1︰IR2＝R1︰R2＝2︰3
因串联电路两端电压等于各部分电压之和，所以
U甲︰U乙＝(U1+U2)︰U2＝(2+3)︰3＝5︰3
20．10Ω 3V 5Ω
【详解】
[1][2][3]由电路图可知，两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图可知，最大电流I大=0.6A，根据欧姆定律可知，电源电压为
①
当滑动变阻器接入的阻值最大时，电路中的电流最小，由图可知，最小电流为I小=0.2A，此时滑动变阻器两端电压为2V，则滑动变阻器最大阻值为
根据串联电路电压特点可知，电压电压为
②
由①②可得
，
21．3 5 4.5
【详解】
[1]如图所示当开关S闭合后，滑动变阻器的滑片P在a端时，滑动变阻器的电阻为0，灯泡接在电源两端，电源电压为4.5V，灯丝的电阻
当滑片在b端时，滑动变阻器阻值最大，电路为灯泡与滑动变阻器的串联电路，灯泡两端的电压为
UL=RLIL=10Ω×0.3A=3V
[2]根据串联电路的电压规律
UR=U-UL=4.5V-3V=1.5V
根据串联电路分压原理，滑动变阻器的最大阻值
[3]当开关S闭合后，滑动变阻器的滑片P在a端时，滑动变阻器的电阻为0，灯泡接在电源两端，电源电压为4.5V。
22．变大 不变 5 40
【详解】
[1][2]由电路图知，电阻R1和滑动变阻器串联在电路中，电压表V1测电阻R1的电压，V2测电源电压。当滑片向左移动时，变阻器接入电路的阻值变小，据串联电路的分压特点知，它分去的电压变小，那么R1两端的电压变大即V1的示数变大，而电源电压保持不变，所以V2的示数不变。
[3][4]由图乙知，电压表V1选用的量程为0~3V，其示数为1V，电压表V2选用的量程为0~15V，其示数为5V，即电源电压为5V。变阻器两端的电压
U2=U-U1=5V-1V=4V
据串联电路的特点有
10Ω:R2=1V:4V
解得
R2=40Ω
23．3 1.5 2∶1 1∶1
【详解】
[1][2]由电路图知，两灯串联在电路中，当开关S1闭合、S2断开时，电压表测L1的电压，则其两端电压为3V，当S1断开、S2闭合时，电压表测电路的总电压，整个过程中灯泡电阻保持不变，据串联电路的特点得，灯泡L2两端的电压
U2=U-U1=4.5V-3V=1.5V
[3]两灯的电阻之比
R1∶R2=U1∶U2=3V∶1.5V=2∶1
[4]两个灯泡是串联的，通过两灯的电流之比为1∶1。
