第十五章　电流和电路
第5节　串、并联电路中电流的规律　

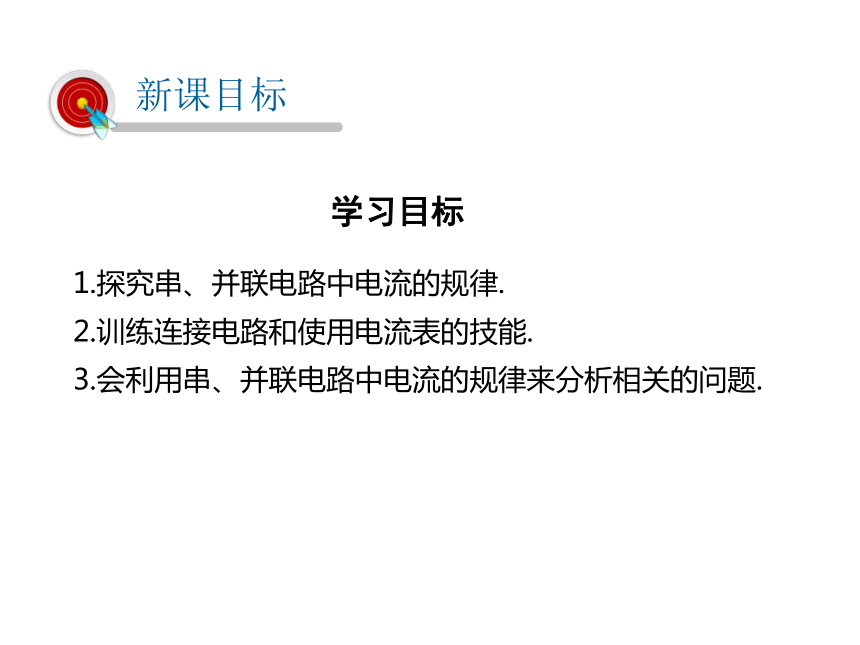

学习目标
1.探究串、并联电路中电流的规律.
2.训练连接电路和使用电流表的技能.
3.会利用串、并联电路中电流的规律来分析相关的问题.
新课目标

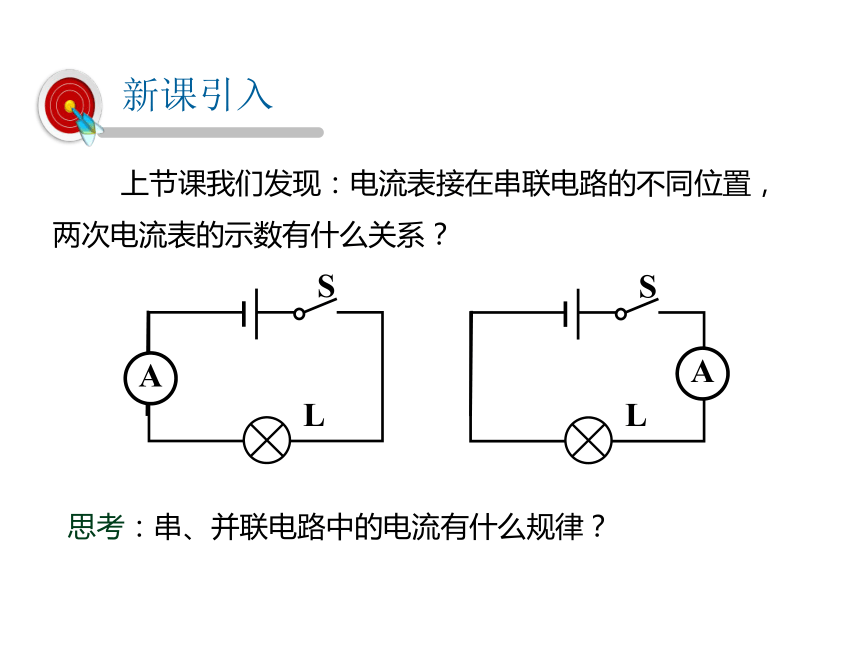

上节课我们发现：电流表接在串联电路的不同位置，两次电流表的示数有什么关系？
S
L
A
S
L
A
思考：串、并联电路中的电流有什么规律？
新课引入
S
L2
A
B
C
L1

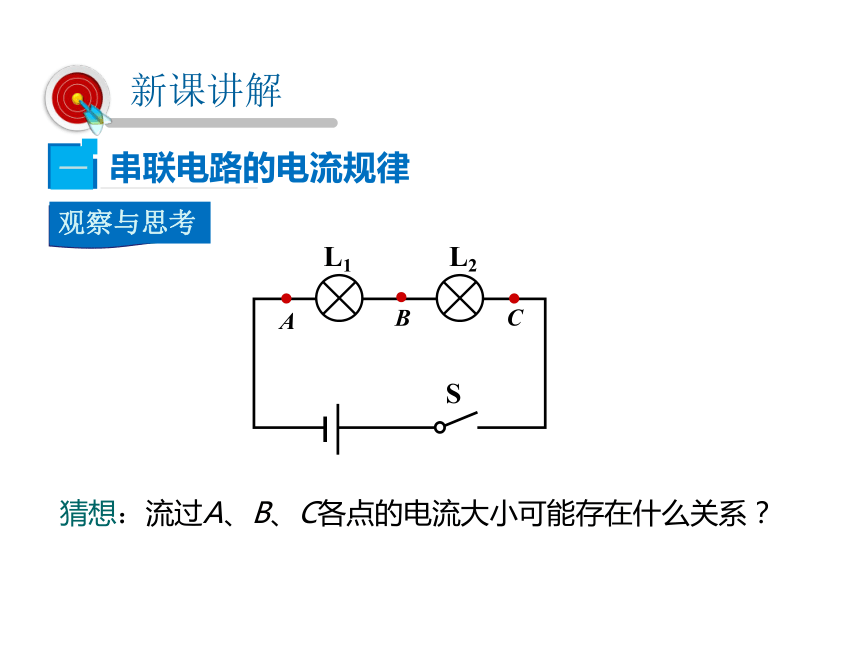

猜想：流过A、B、C各点的电流大小可能存在什么关系？
新课讲解
串联电路的电流规律
一
（1）设计实验电路；
（2）根据电路图连接电路；
（3）进行测量，将测量数据记录在表格中；
（4）换上另外两个规格不同的小灯泡，再次实验.
S
L2
A
B
C
L1

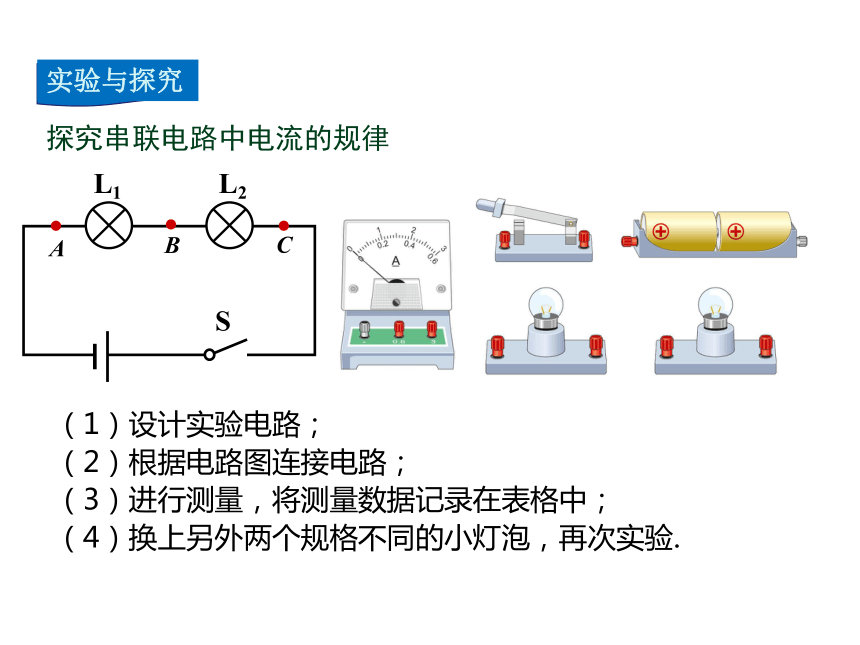

探究串联电路中电流的规律

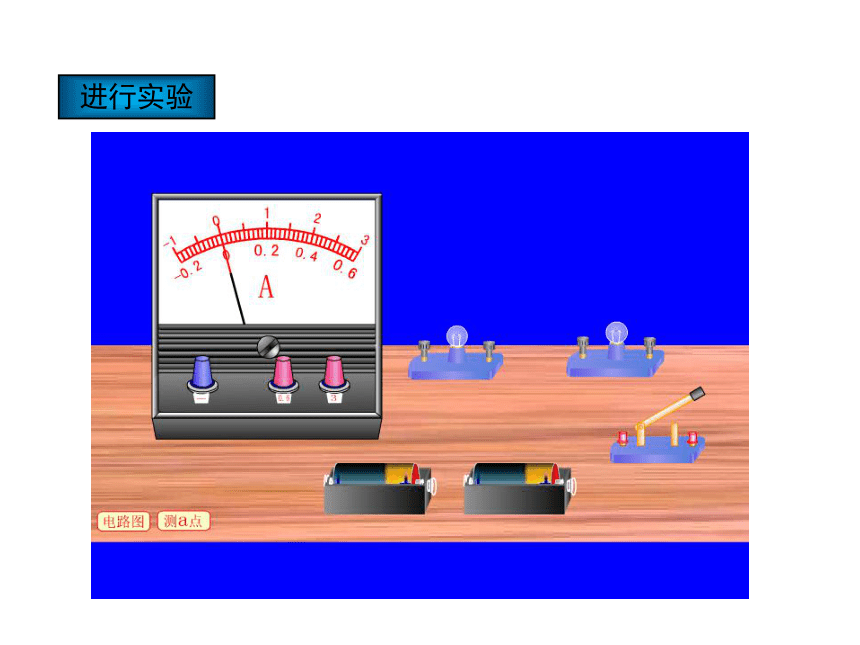

进行实验

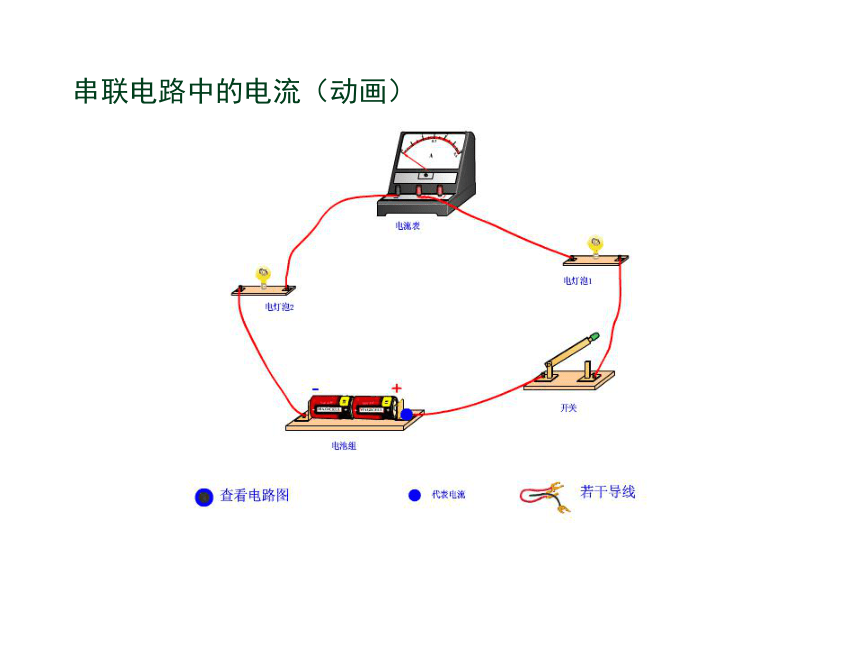

串联电路中的电流（动画）
串联电路中，电流处处相等.
公式表达： IA=IB=IC
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1 0.32 0.32 0.32
2 0.38 0.38 0.38
3 0.42 0.42 0.42
实验数据
猜想：流过A、B、C各点的电流大小可能存在什么关系？
并联电路的电流规律
二
L2
L1
A
B
C
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验.
L2
L1
A
B
C
探究并联电路中电流的规律
进行实验
并联电路中的电流（动画）
次数 C点电流IC/A A点电流IA/A B点电流IB/A
1 0.32 0.1 0.22
2 0.40 0.18 0.22
3 0.48 0.2 0.28
实验数据
并联电路中，干路电流等于各支路电流之和.
公式表达：IC=IA+IB
课堂小结
15.5 串、并联电路中电流的规律
1.串联电路中，电流处处相等.
公式表达： IA=IB=IC
2.并联电路中，干路电流等于各支路电流之和.
公式表达：IC=IA+IB
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 （ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
课堂训练
　　2．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______.
0.2 A
0.2 A
A
B
C
L1
L2
　　3．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______.
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
　　4．在如图所示的电路中，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A.求：通过灯泡L1的电流I1和通过灯泡L2的电流I2.
L2
L1
A2
A1
答：I2=0.5 A，I1=I-I2=1.2 A-0.5 A=0.7 A.
