16.1 电压 课堂练习A卷2021-2022学年人教版九年级物理全一册（有答案）

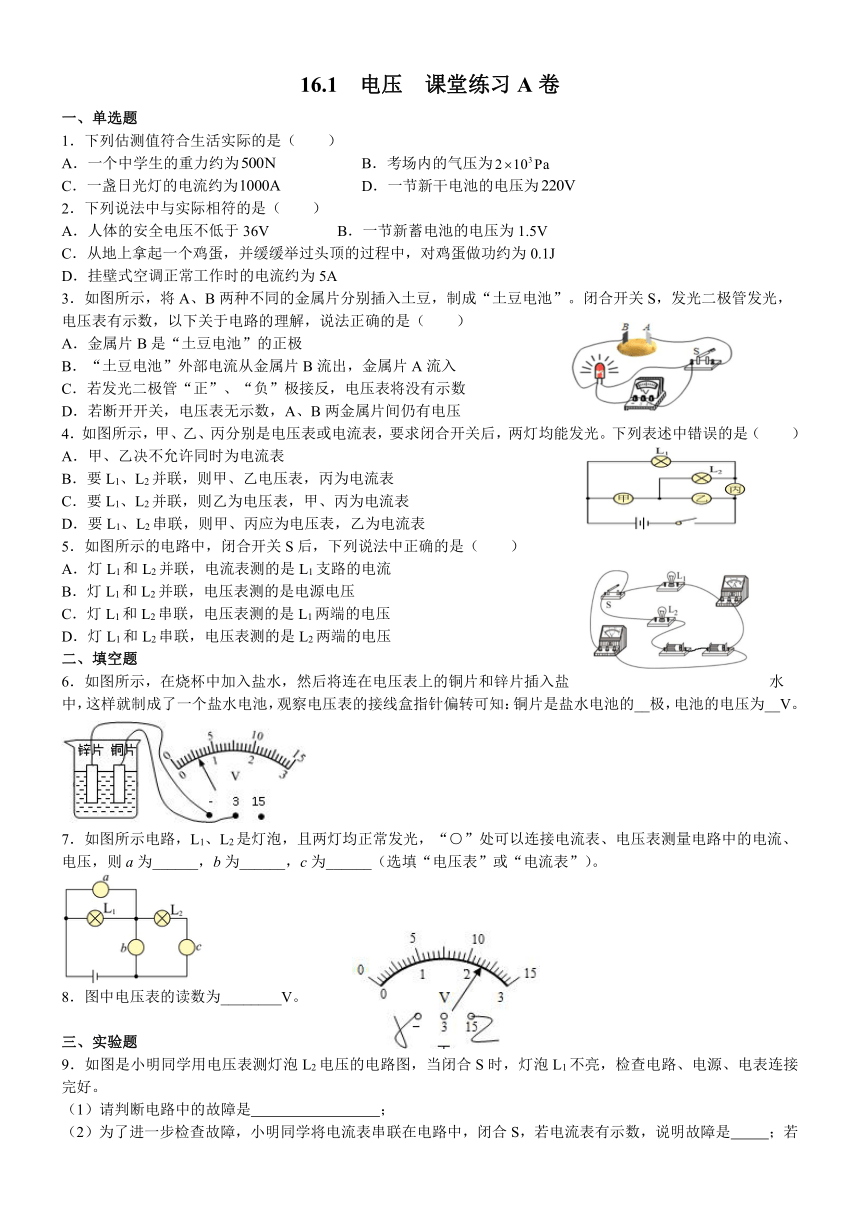

16.1 电压 课堂练习A卷
一、单选题
1．下列估测值符合生活实际的是（　　）
A．一个中学生的重力约为 B．考场内的气压为
C．一盏日光灯的电流约为 D．一节新干电池的电压为
2．下列说法中与实际相符的是（　　）
A．人体的安全电压不低于36V B．一节新蓄电池的电压为1.5V
C．从地上拿起一个鸡蛋，并缓缓举过头顶的过程中，对鸡蛋做功约为0.1J
D．挂壁式空调正常工作时的电流约为5A
3．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是（　　）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从金属片B流出，金属片A流入
C．若发光二极管“正”、“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间仍有电压
4．如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中错误的是（　　）
A．甲、乙决不允许同时为电流表
B．要L1、L2并联，则甲、乙电压表，丙为电流表
C．要L1、L2并联，则乙为电压表，甲、丙为电流表
D．要L1、L2串联，则甲、丙应为电压表，乙为电流表
5．如图所示的电路中，闭合开关S后，下列说法中正确的是（　　）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
二、填空题
6．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线盒指针偏转可知：铜片是盐水电池的__极，电池的电压为__V。
7．如图所示电路，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，则a为______，b为______，c为______（选填“电压表”或“电流表”）。
8．图中电压表的读数为________V。
三、实验题
9．如图是小明同学用电压表测灯泡L2电压的电路图，当闭合S时，灯泡L1不亮，检查电路、电源、电表连接完好。
（1）请判断电路中的故障是 ；
（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是 ；若电流表无示数说明 ；
（3）为进一步确定故障，小明又将电压表并在L1两端他能查出故障吗？说明理由： 。
10． 小伟连接两灯并联电路的情况如图所示当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是 ；
现在请你只改接图电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）
试卷第4页，共4页
参考答案
1．A 2．D 3．D 4．B 5．C
6．2.5 -10 7．0.9 8．正 0.6
9． （1）L1短路或断路；（2）L1短路；L1断路；（3）能判断电路故障，若电压表有示数，说明L1断路；若电压表无示数，说明L1短路
10．烧坏电源或电流表；如图所示
答案第4页，共4页
答案第1页，共1页
