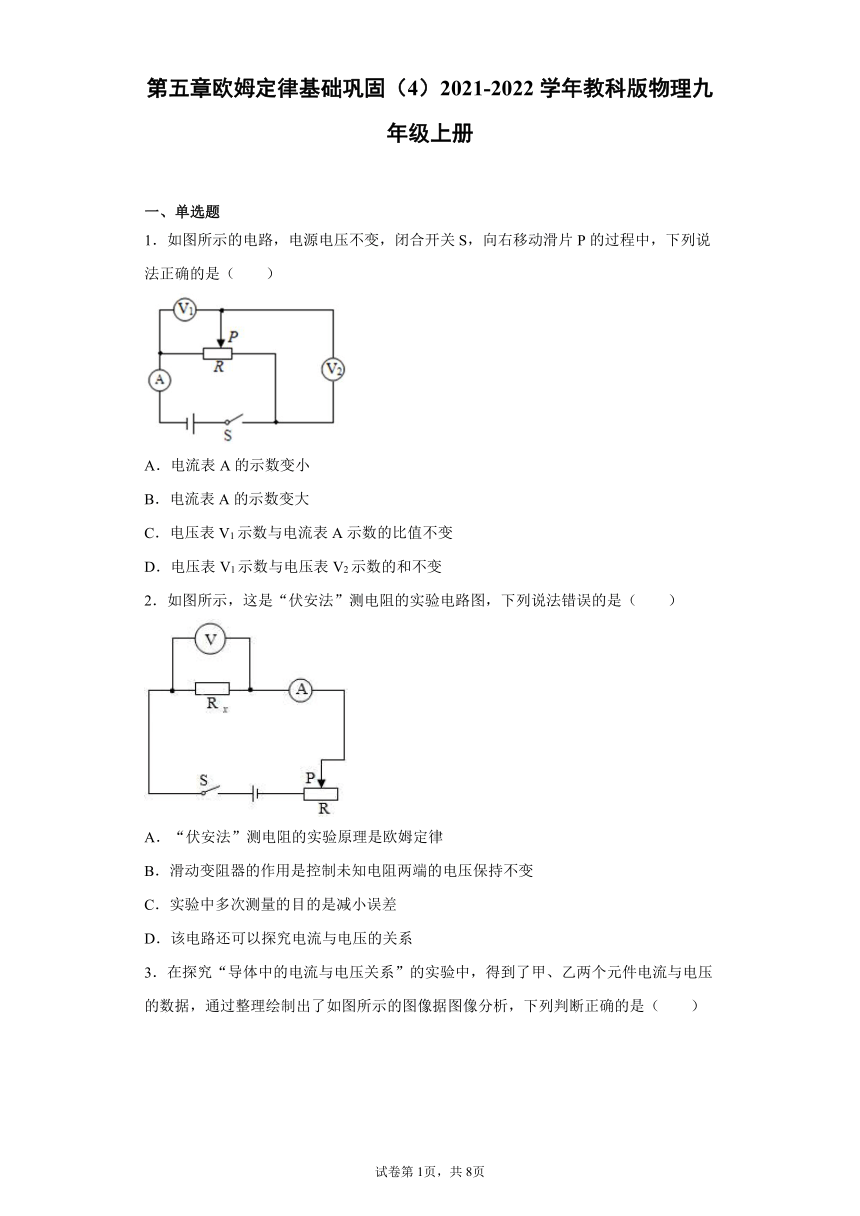

第五章欧姆定律基础巩固（4）2021-2022学年教科版物理九年级上册（有解析）

第五章欧姆定律基础巩固（4）2021-2022学年教科版物理九年级上册
一、单选题
1．如图所示的电路，电源电压不变，闭合开关S，向右移动滑片P的过程中，下列说法正确的是（　　）
A．电流表A的示数变小
B．电流表A的示数变大
C．电压表V1示数与电流表A示数的比值不变
D．电压表V1示数与电压表V2示数的和不变
2．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系

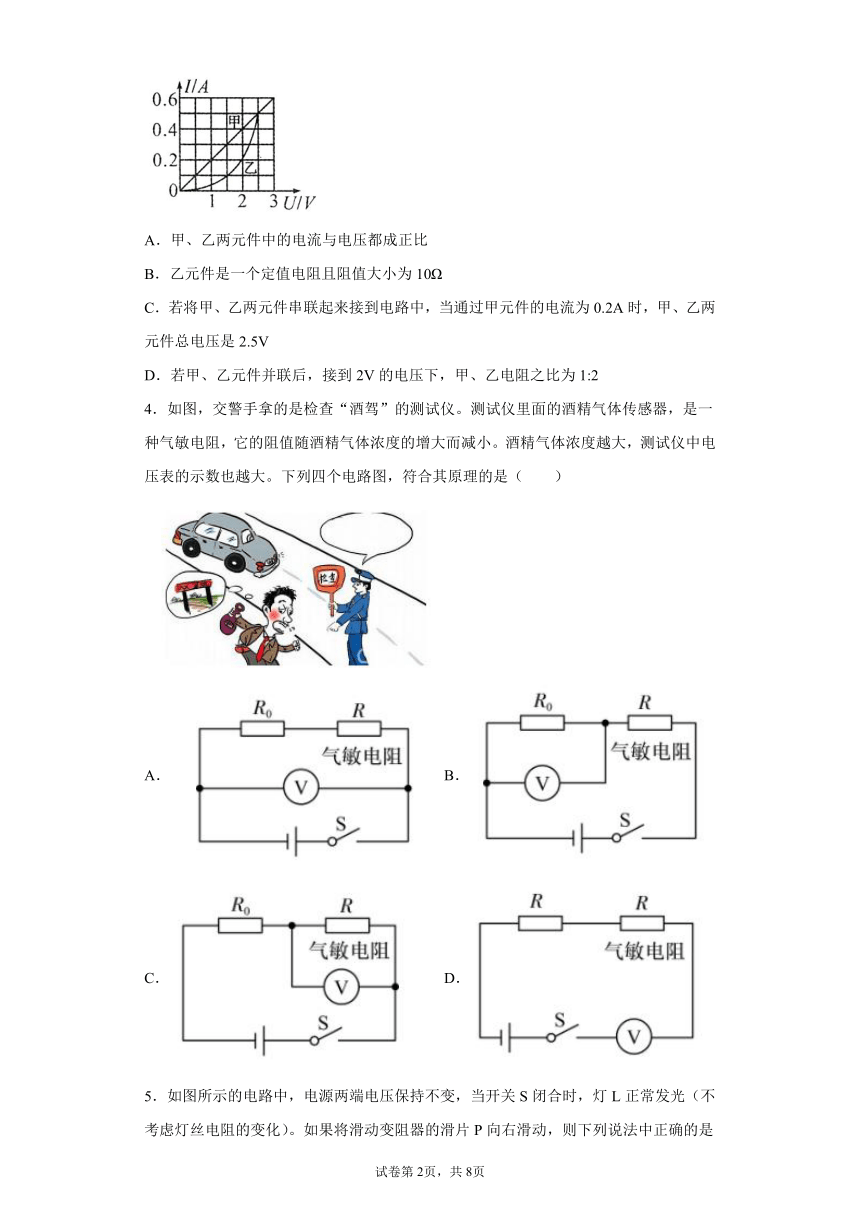

3．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像据图像分析，下列判断正确的是（　　）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5V
D．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1:2
4．如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（　　）
A． B．
C． D．

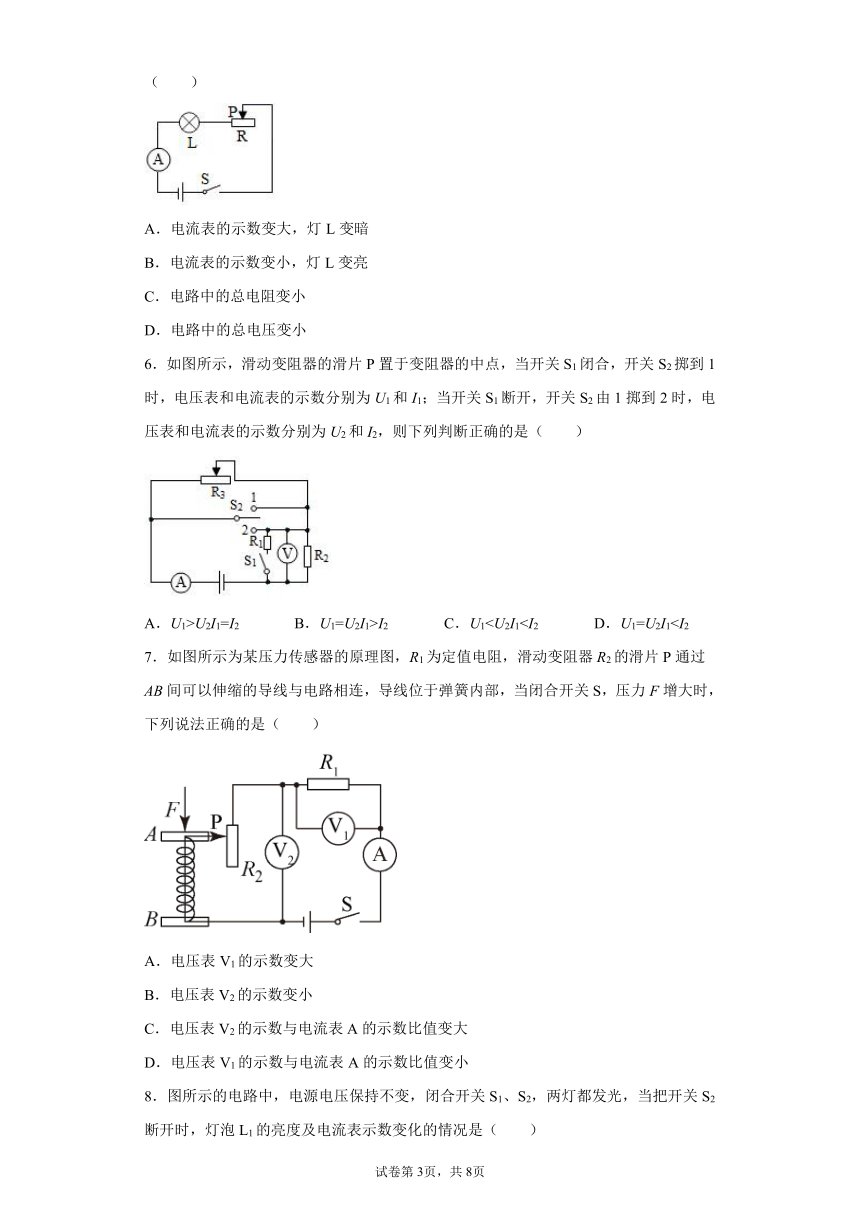

5．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光（不考虑灯丝电阻的变化）。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）
A．电流表的示数变大，灯L变暗
B．电流表的示数变小，灯L变亮
C．电路中的总电阻变小
D．电路中的总电压变小
6．如图所示，滑动变阻器的滑片P置于变阻器的中点，当开关S1闭合，开关S2掷到1时，电压表和电流表的示数分别为U1和I1；当开关S1断开，开关S2由1掷到2时，电压表和电流表的示数分别为U2和I2，则下列判断正确的是（　　）
A．U1>U2I1=I2 B．U1=U2I1>I2 C．U17．如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（　　）
A．电压表V1的示数变大
B．电压表V2的示数变小
C．电压表V2的示数与电流表A的示数比值变大
D．电压表V1的示数与电流表A的示数比值变小

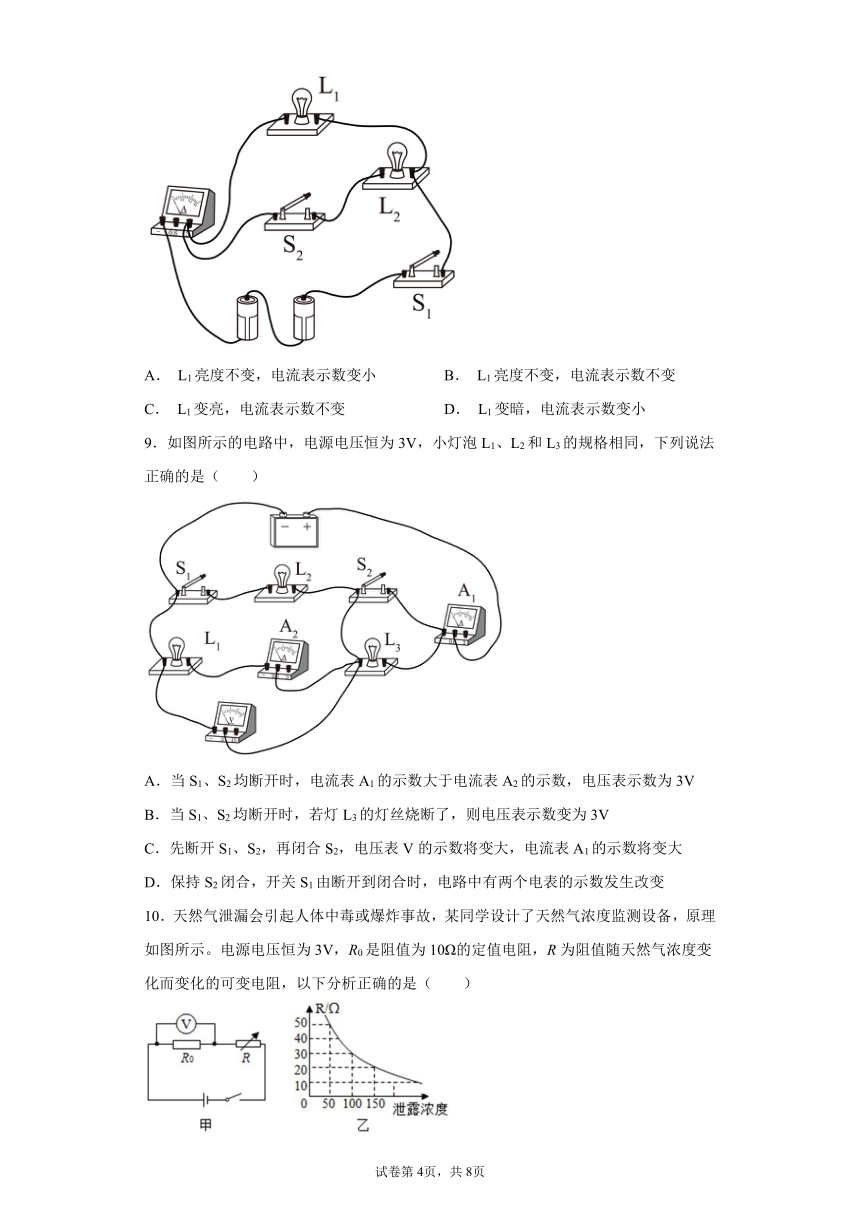

8．图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　）
A． L1亮度不变，电流表示数变小 B． L1亮度不变，电流表示数不变
C． L1变亮，电流表示数不变 D． L1变暗，电流表示数变小
9．如图所示的电路中，电源电压恒为3V，小灯泡L1、L2和L3的规格相同，下列说法正确的是（　　）
A．当S1、S2均断开时，电流表A1的示数大于电流表A2的示数，电压表示数为3V
B．当S1、S2均断开时，若灯L3的灯丝烧断了，则电压表示数变为3V
C．先断开S1、S2，再闭合S2，电压表V的示数将变大，电流表A1的示数将变大
D．保持S2闭合，开关S1由断开到闭合时，电路中有两个电表的示数发生改变
10．天然气泄漏会引起人体中毒或爆炸事故，某同学设计了天然气浓度监测设备，原理如图所示。电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为阻值随天然气浓度变化而变化的可变电阻，以下分析正确的是（　　）
A．泄漏浓度越大，电压表示数越小
B．电压表示数为1V时，泄漏浓度小于50
C．泄漏浓度越大，电路中消耗的总电压越小
D．泄漏浓度为50时，电压表示数为0.5V

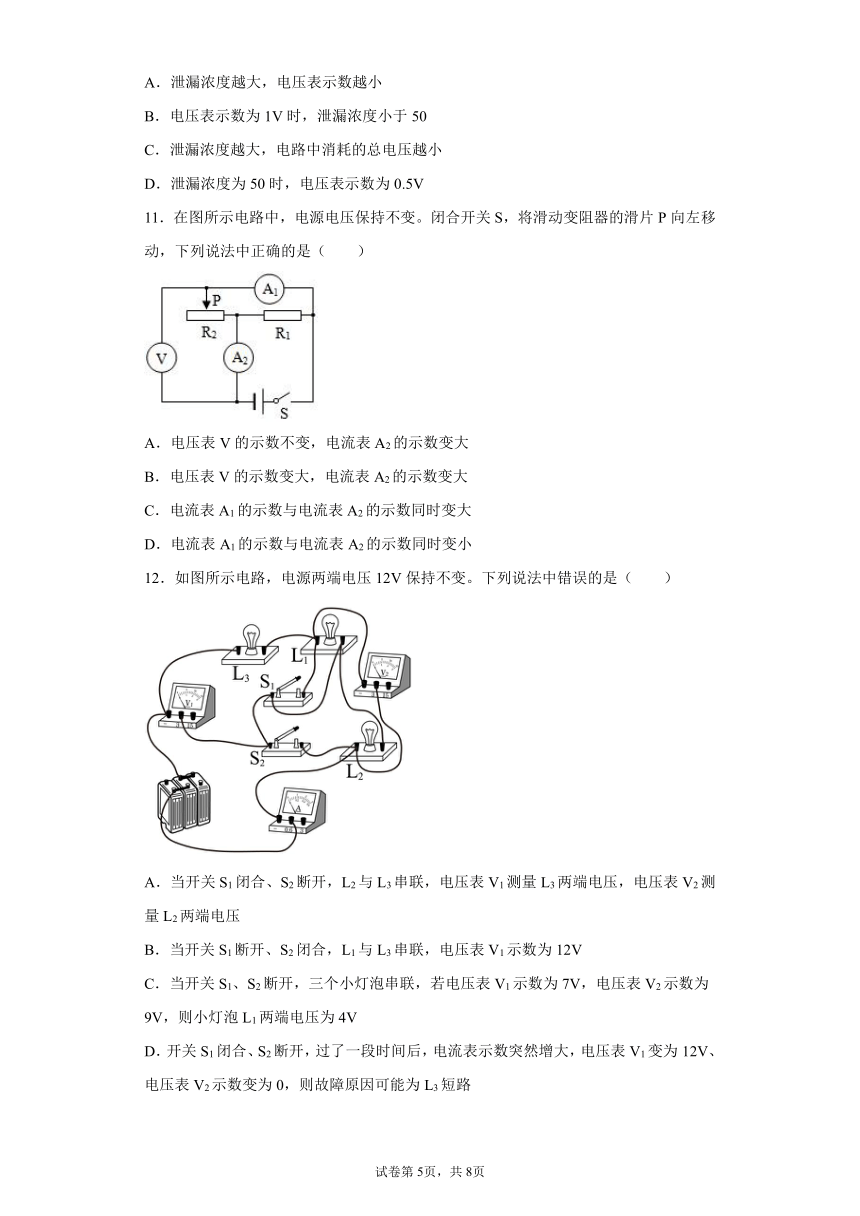

11．在图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）
A．电压表V的示数不变，电流表A2的示数变大
B．电压表V的示数变大，电流表A2的示数变大
C．电流表A1的示数与电流表A2的示数同时变大
D．电流表A1的示数与电流表A2的示数同时变小
12．如图所示电路，电源两端电压12V保持不变。下列说法中错误的是（　　）
A．当开关S1闭合、S2断开，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压
B．当开关S1断开、S2闭合，L1与L3串联，电压表V1示数为12V
C．当开关S1、S2断开，三个小灯泡串联，若电压表V1示数为7V，电压表V2示数为9V，则小灯泡L1两端电压为4V
D．开关S1闭合、S2断开，过了一段时间后，电流表示数突然增大，电压表V1变为12V、电压表V2示数变为0，则故障原因可能为L3短路
二、填空题
13．如图所示电路中，电源电压保持不变，忽略小灯泡电阻随温度的变化。闭合开关S，当滑片P置于滑动变阻器最右端时，电压表示数为3V；向左移动滑片P至滑动变阻器中点时，电压表的示数变化了1V，电流表示数变化0.1A，则小灯泡的电阻为___________Ω。电源电压为___________V。
14．某段金属导体两端电压为8V时，通过的电流是0.4A；当该导体两端电压为12V时，通过该导体的电流为___________A；当该导体两端电压降为0时，电阻为_________Ω。
15．飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强______ （选填“大”或“小”），从而形成升力；某飞机利用超声波传感器来判断离地高度，若测距传感器的阻值R1与离地高度h的关系如图1所示，图2是检测电路（电源电压不变），要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则此高度表应该选用______ （选填“电流表”或“电压表”），应安装在______ （选填“1”、“2”或“3”）位置，判断依据是：测距传感器离地面高度越高，传感器的电阻______ （选填“越大”或“越小”），______ （选填“分压”或“分流”）越多，对应的______ 示数增大。
16．如图甲所示的电路，电源电压保持不变，R1是定值电阻，滑动变阻器滑片P从R2最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为_______V，变阻器R2的最大阻值是_______Ω。
17．如图将定值电阻R1、R2分别串联（图甲）、并联（图乙）接在电路中。已知甲图中电压表V1和V2的示数之比为3：1，则乙图中A1和A2示数之比为 ______。
18．如图所示电路中，电源电压不变，当开关、、，都断开时，的示数为9V；当开关、闭合，断开时，的示数为6V，的示数为5V。则电源的电压为___________V，当开关、闭合，断开时两端的电压为___________V，若的电阻为，则的电阻为___________。
19．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，则电流表A示数变________，电压表V1示数________，V2示数________。
20．如下图所示的电路，电源电压是6V，R1＝5Ω，R2＝15Ω，电路的总电阻是______Ω，电路中的电流是______A，电压表的示数是______V。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
由电路图可知，闭合开关S，电路为滑动变阻器R的简单电路，电压表测滑片左侧电阻丝两端的电压，电压表测滑片右侧电阻丝两端的电压，电流表A测电路中的电流。
AB．因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，滑动变阻器接入电路中的电阻不变，由可知，电路中的电流不变，即电流表A的示数不变，故AB错误；
C．向右移动滑片P的过程中，滑片左侧电阻丝的阻值变大，由
可知，电压表示数与电流表A示数的比值等于滑片左侧电阻丝的阻值，则其比值变大，故C错误；
D．因串联电路中总电压等于各分电压之和，且电源电压不变，所以，电压表示数与电压表示数的和等于电源的电压，则两电压表示数之和不变，故D正确。
故选D。
2．B
【详解】
A．“伏安法”测电阻的实验原理为
R＝
是欧姆定律的变形公式，故“伏安法”测电阻的实验原理是欧姆定律，故A正确，不符合题意；
BC．此实验中通过移动滑动变阻器的滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故B错误，符合题意；C正确，不符合题意；
D．根据控制变量法知，在探究电流与电压的关系需要保持电阻不变，通过移动滑动变阻器滑片来改变电阻两端的电压和电流，找普遍规律，故利用此装置可以探究电流与电压的关系，故D正确，不符合题意。
故选B。
3．D
【详解】
A．由图可知，甲元件中电流与电压关系为过原点直线，为正比关系，乙元件中的电流与电压关系为曲线，不成正比，故A错误；
B．由图可知，乙元件电流与电压关系为曲线，不是一个定值电阻，故B错误；
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，根据图像，甲元件两端电压为1V，根据串联电流关系，通过乙元件的电流为0.2A，根据图像，乙元件两端电压为2V，因此甲、乙两元件总电压是3V，故C错误；
D．若甲、乙元件并联后，接到2V的电压下，由图可知，通过甲元件的电流为0.4A，通过乙元件的电流为0.2A，可计算甲、乙电阻分别为
则甲、乙电阻之比为
故D正确。
故选D。
4．B
【详解】
A．酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；
B．此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；
C．此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；
D．此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。
故选B。
5．D
【分析】
根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据串联电路电压的特点和P=UI可知电压表示数的变化以及灯泡实际电压的变化。
【详解】
由电路图可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端电压；将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据I=可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，灯泡两端的电压变小，即电压表的示数变小；由P=UI可知，灯泡的实际电压变小，故灯泡变暗；而电源电压保持不变，根据P=UI可知，电路的总电压变小；故ABC错误，D正确。
故选D。
【点睛】
本题考查了串联电路的特点和欧姆定律、电电压的应用，关键是会判断滑片移动时电路电阻的变化和知道灯泡的亮暗取决于实际电压的大小。
6．B
【详解】
滑动变阻器的滑片P置于变阻器的中点，当开关S1闭合，开关S2掷到1时，滑动变阻器被短路，R1和R2并联接入电路中，电压表测量电源电压，电流表测量干路中的电流；当开关S1断开，开关S2由1掷到2时，滑动变阻器被短路，只有R2接入电路中，电压表仍然测电源电压，电流表测通过R2的电流；由于电源电压不变，所以电压表的示数不变，即
U1=U2
根据并联电路电流的关系知道，通过R2的电流小于干路中的电流，则电流表的示数变小了，即
I1＞I2
综上所述，只有B正确。
故选B。
7．C
【详解】
AB．R1和滑动变阻器R2串联，电流表测电路的电流，电压表V1测R1的电压，电压表V2测R2的电压。当压力F增大时，变阻器连入电路的电阻变大，由串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U=IR，电压表V1的示数变小，由串联电路电压的规律，电压表V2的示数变大，故AB错误；
C D．根据欧姆定律，电压表V2的示数与电流表A的示数比值即变阻器连入电路的电阻，这个比值变大；电压表V1的示数与电流表A的示数比值即定值电阻的大小，这个比值不变，故C正确，D错误。
故选C。
【点睛】
本题考查串联电路的规律及欧姆定律的运用，关键是明确电压表测量的电压。
8．A
【详解】
由图可知，两灯泡并联，开关S1和电流表位于干路，开关S2位于L2的支路。原来两灯都发光，因并联电路中各支路独立工作、互不影响，所以，再断开开关S2时，通过L1的电流和实际电压不变，则L1亮度不变，因并联电路中干路电流等于各支路电流之和，所以，再断开开关S2时，只有L1工作，则电流表的示数变小。故选A。
9．C
【详解】
A．当S1、S2均断开时，灯泡L1与灯泡L3串联，故电流相等，所以两个电流表示数相同，故A错误；
B．当S1、S2均断开时，若灯L3的灯丝烧断了，没有电流经过电压表，故电压表没有示数，故B错误；
C．先断开S1、S2，再闭合S2，灯泡L3被短路，电压表测量电源电压，电压表的示数变大，总电阻变小，电流变大，故C正确；
D．保持S2闭合，开关S1由断开到闭合时，灯泡L2的电压不变，电阻不变，故电流不变，即A2示数不变，故D错误。
故选C。
10．D
【详解】
A．甲图中，定值电阻与可变电阻串联，电压表测定值电阻的电压。由图乙可知，天然气泄露浓度越大，可变电阻的阻值越小，根据串联电路的分压特点可知，可变电阻分担的电压越小，由串联电路电压的规律，则定值电阻分担的电压越大，即电压表示数越大，故A错误；
B．电压表示数为1V时，电路中电流
可变电阻两端电压
U变＝U﹣U0＝3V﹣1V＝2V
根据欧姆定律可得，可变电阻连入电路中的阻值
由图象可知，可变电阻为20Ω时，天然气泄露浓度为150，故B错误；
C．由图象可知，天然气泄露浓度越大，可变电阻的阻值越小，电路总电阻越小，根据可知，电源电压不变，总电阻越小，总电压越大，故C错误；
D．由图象可知，天然气泄露浓度为50时，可变电阻连入电路中的阻值为50Ω，由串联电阻的规律及欧姆定律，电路的电流为
则电压表示数为
故D正确。
故选D。
【点睛】
此题主要考查串联电路的规律及欧姆定律的运用，从图中获取有效的信息是关键。
11．D
【详解】
由电路图知，两个电阻并联在电路中，电流表A1测R2的电流，A2测干路的电流，电压表测电源电压，那么滑片向左移动时，电压表的示数不变，此过程中，变阻器接入电路的阻值变大，据欧姆定律知，变阻器R2所在支路的电流变小，即电流表A1的示数变小，而R1所在支路的电流不受影响，据并联电路的电流特点知，干路电流变小，即A2的示数变小。故ABC错误，D正确。故选D。
12．D
【详解】
A．当开关S1闭合、S2断开，L1短路，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压，故A正确，不符合题意；
B．当开关S1断开、S2闭合，L2短路，L1与L3串联，电压表测电源电压，示数为12V，故B正确，不符合题意；
C．当开关S1、S2断开，三个小灯泡串联，电压表V1测L1、L3，电压表V2测L1、L2，则L1两端电压为
U1=U1+U3+U1+U2-U=7V+9V-12V=4V
故C正确，不符合题意；
D．开关S1闭合、S2断开，L2与L3串联，过了一段时间后，电流表示数突然增大，电路中电阻变小，电压表V1变为12V、电压表V2示数变为0，则与V2并联的L2可能短路，故D错误，符合题意。
故选D。
13．10 6
【详解】
[1][2]由电路图可知，L与RP串联，电压表测RP两端的电压，电流表测电路中的电流。当滑片P在滑动变阻器RP的最右端时，电压表的示数为3V，因串联电路中各处的电流相等，所以，电路中的电流
将滑片P移至中点时，接入电路中的电阻变小，由串联分压可知变阻器两端的电压变小，电压表示数变小，由电压表示数变化了1V可知，滑动变阻器两端的电压为
3V-1V=2V
由电阻的串联可知总电阻变小，由可知电路中的电流变大，由电流表示数变化了0.1A可知，电路中的电流
I2=I1+0.1A=+0.1A=
解得
RP=10Ω
则
I2=I1+0.1A=0.3A+0.1A=0.4A
因串联电路中总电阻等于各分电阻之和，所以，电源的电压
U=I1R总=I1(RL+RP)=0.3A×(RL+10Ω)-----①
电源的电压
U=I2R总′=I2(RL+RP)=0.4A×(RL+5Ω)----②
由①②可得
0.3A×(RL+10Ω)=0.4A×(RL+5Ω)
解得
RL=10Ω，U=6V
14．0.6 20
【详解】
[1]金属导体两端电压为8V时，通过的电流是0.4A，导体的电阻为
当导体两端电压为12V时，导体电阻不变，通过该导体的电流为
[2]导体的电阻是本身的属性，不随它两端的电压改变，当该导体两端电压降为0时，电阻仍为20Ω。
15．小 电压表 3 越大 分压 电压表
【详解】
[1]流体的流速越大的位置压强越小，故飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强小，从而形成升力。
[2][3][4][5][6]如图2，电流表串联在电路中，故表2是电流表，电压表并联在电路中，故表1和表3是电压表，因为测距传感器和串联在电路中，电流表2测量串联电路中的电流，电压表1测量两端的电压，电压表3测量两端的电压。由测距传感器的阻值与离地高度h的关系图像知，随离地高度h的增大而增大，根据串联电路中各串联电阻起分担电压的作用，电阻越大分担的电压越大，当离地高度增大时，变大，分担的电压越大，则分担的电压变小，即电压表3示数变大，电压表1示数变小。电路总电阻变大，电源电压不变，故电路的电流变小，故电流表2示数变小。综合分析当离地高度增加时，电压表1示数变小，电压表3示数变大，电流表2示数变小，根据高度表示数随飞行高度的增大而增大，故高度表选择电压表3。
16．6 20
【详解】
[1]当滑动变阻器滑片在最左端时，电路为R1的简单电路，此时电路中的电流I＝0.6 A，则电源电压
①
当滑片P在最右端时滑动变阻器全部接入电路，R1与R2串联，则电路中电流最小，由图像可知此时电路中的电流Ia＝0.2 A，R2两端的电压U2＝4 V，电源电压
②
联立①②式解得电源电压
U＝6 V，R1＝10 Ω
[2]由 可得
17．2：3
【详解】
已知甲图中电压表V1和V2的示数之比为3：1，电压表V1测量得是R1与R2，电压表V2测量R1，根据串联电路中电路相等，故
则电阻R1与电阻R2关系为
在乙图中，是两电阻并联，A1测量电阻R1，A2测量干路电流，A1的示数为
A2测量干路电流，则干路电流为
则乙图中A1和A2示数之比为
故乙图中A1和A2示数之比为2：3。
18．9 2 12
【详解】
[1] 当开关、、都断开时，电路中用电器都不工作，电压表测量电源电压，的示数为9V，所以电源的电压为9V。
[2]当开关、闭合，断开时，灯泡L1、L2、L3串联，电压表测量L2、L3的总电压，电压表测量L1、L3的总电压，的示数为6V，的示数为5V。则两端的电压为
[3]灯泡L1、L2、L3串联时，灯泡L1的电压为
电路的电流为
由欧姆定律得，的电阻为
19．变小 变大 不变
【详解】
[1]如图所示，电压表相当于断路，电流表相当于导线，简化电路，可以发现是R1与R2的左半部分串联，电压表V1测量的R2的电压，电压表V2被短路，故当在滑片P向右滑动的过程中，R2的阻值变大，总电阻变大，电流变小。
[2]根据串联分压，电阻变大，当在滑片P向右滑动的过程中，R2的阻值变大，故电压表V1测量的R2的电压，故电压表V1的示数变大。
[3]电压表V2被短路，故当在滑片P向右滑动的过程中，仍然被短路，故示数不变。
20．20 0.3 1.5
【详解】
[1]由电路图可知，两个电阻是串联的，则电路的总电阻
[2]电路中的电流是
[3]串联电路中电流处处相等，电压表测的是R1的电压，则电压表的示数
