19.3 电路故障强化训练 2021-2022学年 人教版九年级物理（有答案）

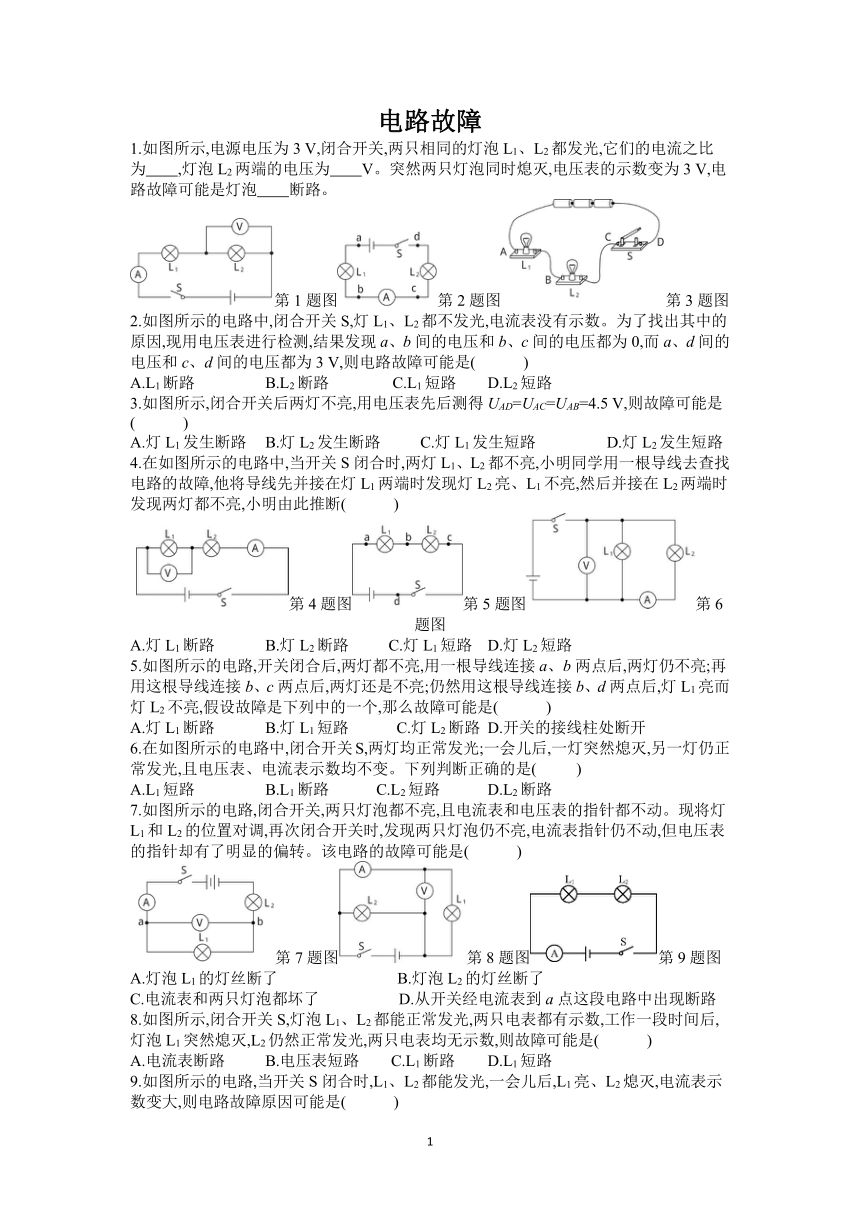

电路故障
1.如图所示,电源电压为3 V,闭合开关,两只相同的灯泡L1、L2都发光,它们的电流之比为　　,灯泡L2两端的电压为　　V。突然两只灯泡同时熄灭,电压表的示数变为3 V,电路故障可能是灯泡　　断路。
第1题图第2题图第3题图
2.如图所示的电路中,闭合开关S,灯L1、L2都不发光,电流表没有示数。为了找出其中的原因,现用电压表进行检测,结果发现a、b间的电压和b、c间的电压都为0,而a、d间的电压和c、d间的电压都为3 V,则电路故障可能是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
3.如图所示,闭合开关后两灯不亮,用电压表先后测得UAD=UAC=UAB=4.5 V,则故障可能是( )
A.灯L1发生断路 B.灯L2发生断路 C.灯L1发生短路 D.灯L2发生短路
4.在如图所示的电路中,当开关S闭合时,两灯L1、L2都不亮,小明同学用一根导线去查找电路的故障,他将导线先并接在灯L1两端时发现灯L2亮、L1不亮,然后并接在L2两端时发现两灯都不亮,小明由此推断( )
第4题图第5题图第6题图
A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
5.如图所示的电路,开关闭合后,两灯都不亮,用一根导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;仍然用这根导线连接b、d两点后,灯L1亮而灯L2不亮,假设故障是下列中的一个,那么故障可能是( )
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.开关的接线柱处断开
6.在如图所示的电路中,闭合开关S,两灯均正常发光;一会儿后,一灯突然熄灭,另一灯仍正常发光,且电压表、电流表示数均不变。下列判断正确的是( )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
7.如图所示的电路,闭合开关,两只灯泡都不亮,且电流表和电压表的指针都不动。现将灯L1和L2的位置对调,再次闭合开关时,发现两只灯泡仍不亮,电流表指针仍不动,但电压表的指针却有了明显的偏转。该电路的故障可能是( )
第7题图第8题图第9题图
A.灯泡L1的灯丝断了 B.灯泡L2的灯丝断了
C.电流表和两只灯泡都坏了 D.从开关经电流表到a点这段电路中出现断路
8.如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( )
A.电流表断路 B.电压表短路 C.L1断路 D.L1短路
9.如图所示的电路,当开关S闭合时,L1、L2都能发光,一会儿后,L1亮、L2熄灭,电流表示数变大,则电路故障原因可能是( )
A.L1短路 B.L1断路 C.L2短路 D.L2断路

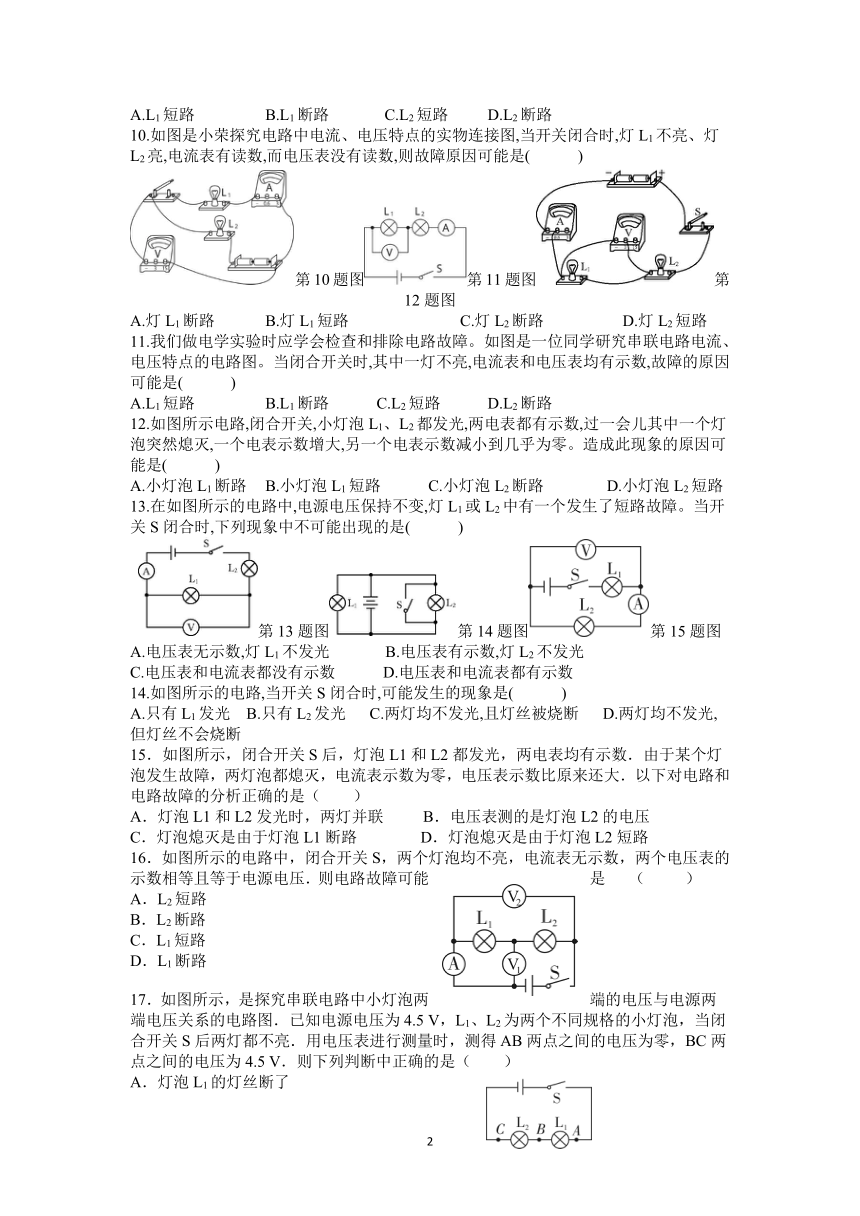

10.如图是小荣探究电路中电流、电压特点的实物连接图,当开关闭合时,灯L1不亮、灯L2亮,电流表有读数,而电压表没有读数,则故障原因可能是( )
第10题图第11题图第12题图
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路
11.我们做电学实验时应学会检查和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时,其中一灯不亮,电流表和电压表均有示数,故障的原因可能是( )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
12.如图所示电路,闭合开关,小灯泡L1、L2都发光,两电表都有示数,过一会儿其中一个灯泡突然熄灭,一个电表示数增大,另一个电表示数减小到几乎为零。造成此现象的原因可能是( )
A.小灯泡L1断路 B.小灯泡L1短路 C.小灯泡L2断路 D.小灯泡L2短路
13.在如图所示的电路中,电源电压保持不变,灯L1或L2中有一个发生了短路故障。当开关S闭合时,下列现象中不可能出现的是( )
第13题图第14题图第15题图
A.电压表无示数,灯L1不发光 B.电压表有示数,灯L2不发光
C.电压表和电流表都没有示数 D.电压表和电流表都有示数
14.如图所示的电路,当开关S闭合时,可能发生的现象是( )
A.只有L1发光 B.只有L2发光 C.两灯均不发光,且灯丝被烧断 D.两灯均不发光,但灯丝不会烧断
15．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数．由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大．以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L2的电压
C．灯泡熄灭是由于灯泡L1断路 D．灯泡熄灭是由于灯泡L2短路
16．如图所示的电路中，闭合开关S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压．则电路故障可能是 （ ）
A．L2短路
B．L2断路
C．L1短路
D．L1断路
17．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图．已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮．用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V．则下列判断中正确的是（ ）

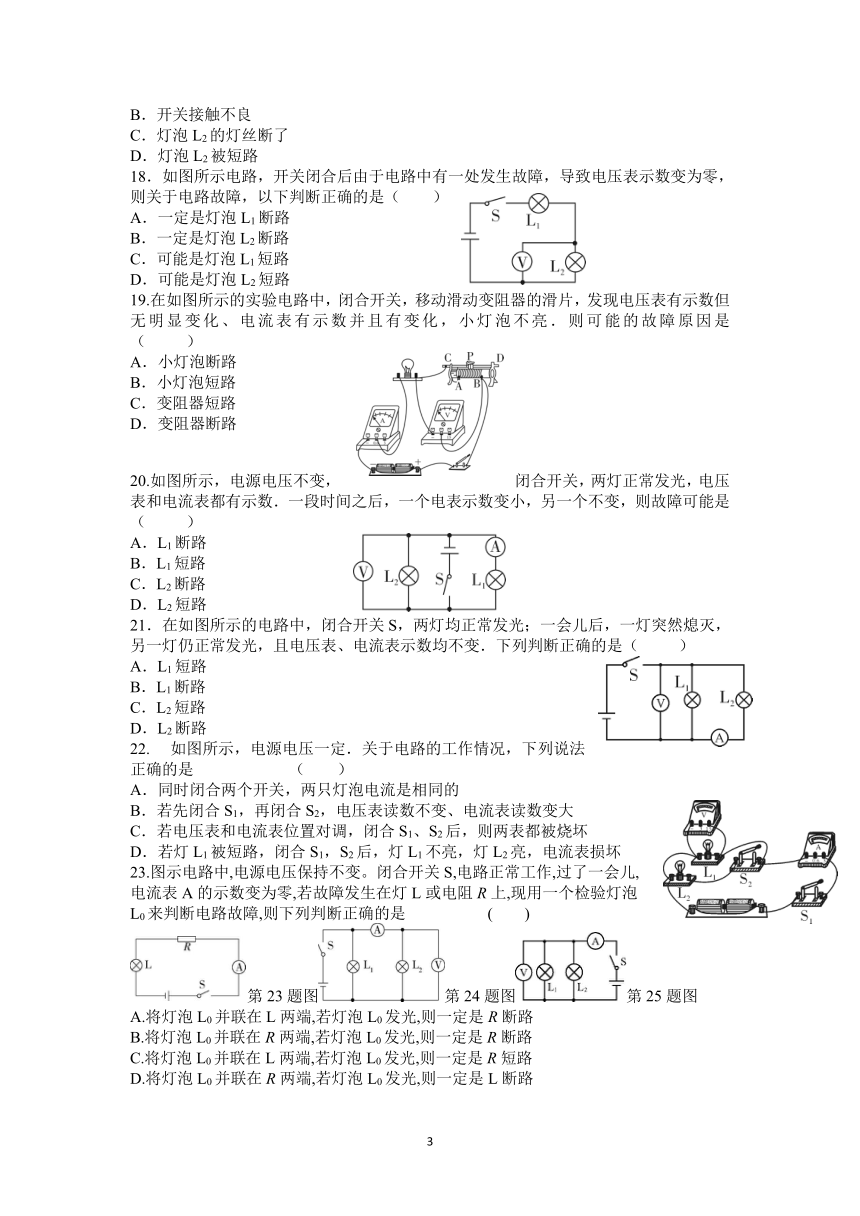

A．灯泡L1的灯丝断了
B．开关接触不良
C．灯泡L2的灯丝断了
D．灯泡L2被短路
18．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路
B．一定是灯泡L2断路
C．可能是灯泡L1短路
D．可能是灯泡L2短路
19.在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化、电流表有示数并且有变化，小灯泡不亮．则可能的故障原因是 （ ）
A．小灯泡断路
B．小灯泡短路
C．变阻器短路
D．变阻器断路
20.如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数．一段时间之后，一个电表示数变小，另一个不变，则故障可能是 （ ）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
21．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（ ）
A．L1短路
B．L1断路
C．L2短路
D．L2断路
22. 如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是 （ ）
A．同时闭合两个开关，两只灯泡电流是相同的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1，S2后，灯L1不亮，灯L2亮，电流表损坏
23.图示电路中,电源电压保持不变。闭合开关S,电路正常工作,过了一会儿,电流表A的示数变为零,若故障发生在灯L或电阻R上,现用一个检验灯泡L0来判断电路故障,则下列判断正确的是 (　　)
第23题图第24题图第25题图
A.将灯泡L0并联在L两端,若灯泡L0发光,则一定是R断路
B.将灯泡L0并联在R两端,若灯泡L0发光,则一定是R断路
C.将灯泡L0并联在L两端,若灯泡L0发光,则一定是R短路
D.将灯泡L0并联在R两端,若灯泡L0发光,则一定是L断路

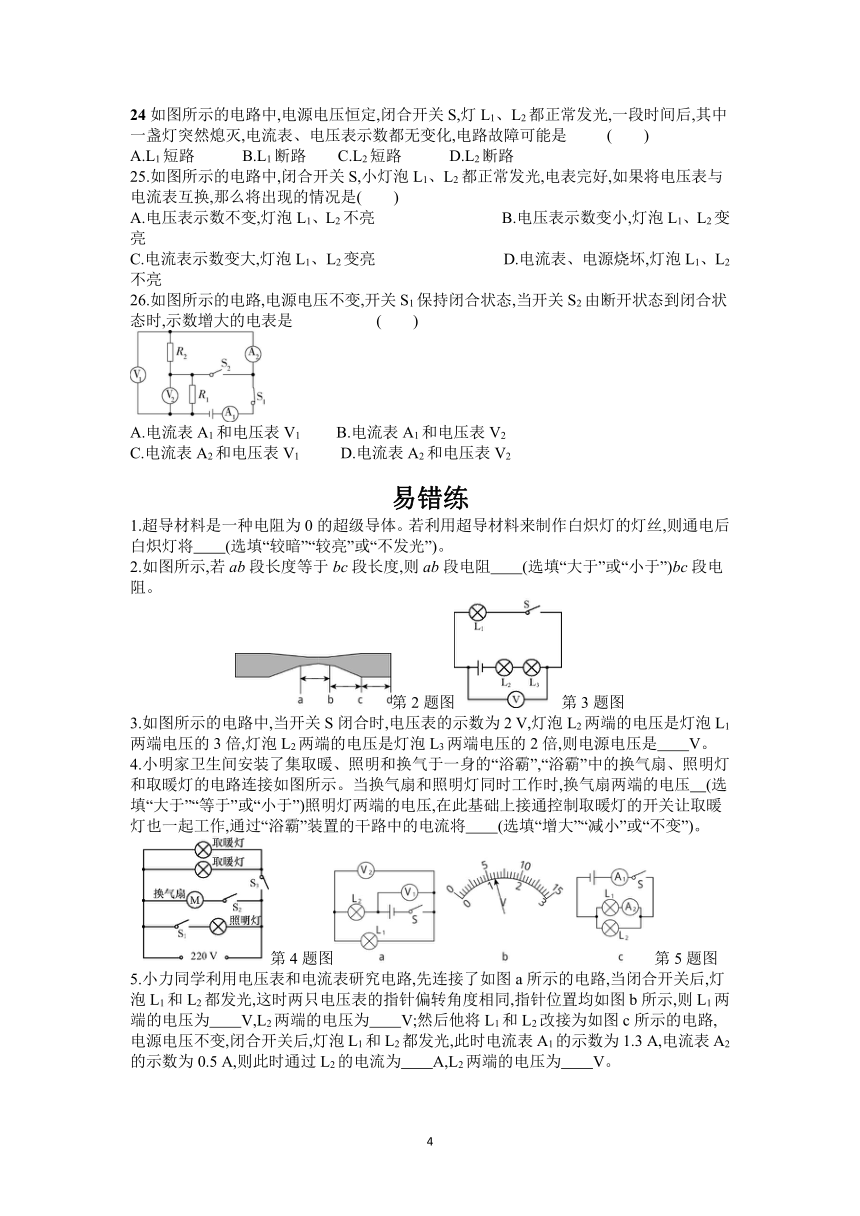

24如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都正常发光,一段时间后,其中一盏灯突然熄灭,电流表、电压表示数都无变化,电路故障可能是 (　　)
A.L1短路　　　B.L1断路 C.L2短路　　　D.L2断路
25.如图所示的电路中,闭合开关S,小灯泡L1、L2都正常发光,电表完好,如果将电压表与电流表互换,那么将出现的情况是(　　)
A.电压表示数不变,灯泡L1、L2不亮 B.电压表示数变小,灯泡L1、L2变亮
C.电流表示数变大,灯泡L1、L2变亮 D.电流表、电源烧坏,灯泡L1、L2不亮
26.如图所示的电路,电源电压不变,开关S1保持闭合状态,当开关S2由断开状态到闭合状态时,示数增大的电表是 (　　)
A.电流表A1和电压表V1 B.电流表A1和电压表V2
C.电流表A2和电压表V1 D.电流表A2和电压表V2
易错练
1.超导材料是一种电阻为0的超级导体。若利用超导材料来制作白炽灯的灯丝,则通电后白炽灯将　　(选填“较暗”“较亮”或“不发光”)。
2.如图所示,若ab段长度等于bc段长度,则ab段电阻　　(选填“大于”或“小于”)bc段电阻。
第2题图第3题图
3.如图所示的电路中,当开关S闭合时,电压表的示数为2 V,灯泡L2两端的电压是灯泡L1两端电压的3倍,灯泡L2两端的电压是灯泡L3两端电压的2倍,则电源电压是　　V。
4.小明家卫生间安装了集取暖、照明和换气于一身的“浴霸”,“浴霸”中的换气扇、照明灯和取暖灯的电路连接如图所示。当换气扇和照明灯同时工作时,换气扇两端的电压　(选填“大于”“等于”或“小于”)照明灯两端的电压,在此基础上接通控制取暖灯的开关让取暖灯也一起工作,通过“浴霸”装置的干路中的电流将　　(选填“增大”“减小”或“不变”)。
第4题图第5题图
5.小力同学利用电压表和电流表研究电路,先连接了如图a所示的电路,当闭合开关后,灯泡L1和L2都发光,这时两只电压表的指针偏转角度相同,指针位置均如图b所示,则L1两端的电压为　　V,L2两端的电压为　　V;然后他将L1和L2改接为如图c所示的电路,电源电压不变,闭合开关后,灯泡L1和L2都发光,此时电流表A1的示数为1.3 A,电流表A2的示数为0.5 A,则此时通过L2的电流为　　A,L2两端的电压为　　V。
6.同种材料的导体,其电阻R与它的长度l成正比,与它的横截面积S成反比,写成公式则是R=ρ。ρ是比例系数,它与导体的材料有关。某金属导体的长度为30 cm,电阻为R,若将这段金属导体拉长,使其长度变为50 cm,则此时金属导体的电阻为 　。
7.如图甲所示的电路中,滑动变阻器连入电路的电阻丝是　段;如图乙所示的电路中,滑动变阻器连入电路的电阻丝是　　段(均选填“aP”“Pb”或“ab”)。
第7题图第8题图第9题图
8.如图所示,甲、乙两个小灯泡连接在电路中,a、b、c是电表。闭合开关后,在下列情况中,能使甲、乙两个小灯泡都发光的是 ( )
A.a、b是电压表,c是电流表 B.a、c是电压表,b是电流表
C.a、c是电流表,b是电压表 D.b、c是电流表,a是电压表
9.某探究小组按照正确的操作要求进行了“探究并联电路电压规律”的实验,电路图及实验数据记录表如下,你认为以下观点最合理的是（ ）
L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
2.5 2.4 2.5
A.小红看到课本上写着“并联电路各支路两端电压相等”,认为实验数据一定是错误的,建议重新做一次
B.小雨认为要实事求是,根据实验数据得出结论:并联电路各支路两端的电压不相等
C.小刚认为L1、L2两端电压不同是由于两只灯泡规格不同造成的
D.小明认为L1、L2两端电压不同是实验误差造成的,建议改变灯泡规格,多次实验
10.现代生活照明多采用低碳节能的LED灯,其核心元件的主要材料是( )
A.导体 B.纳米材料 C.超导体 D.半导体
11.在“探究影响导体电阻大小的因素”时,小明发现手边只有一根金属丝,则下列因素中肯定无法进行探究的是( )
A.长度 B.横截面积 C.材料 D.温度
12.在如图所示的电路中,要使灯L1变亮一些,灯L2变暗一些,应将金属滑片( )
A.P1和P2均向右滑 B.P1和P2均向左滑 C.P1向左滑,P2向右滑 D.P1向右滑,P2向左滑
13如图所示的电路中,电源电压保持不变,当开关S1闭合、S2断开时,电压表的数是3 V,当开关S1断开、S2闭合时,电压表的示数是5 V,则当S1、S2都断开时,灯L1和L2两端的电压分别为( )
第13题图第14题图
A.2 V和3 V B.3 V和2 V C.2 V和8 V D.2 V和5 V
14.如图a所示的电路中,当开关S闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1和I2(五个电表的读数均不为零),其中V1、V2两个电压表的指针偏转均如图b所示,那么下列结论正确的是( )
A.U2=U1=U3,I1=I2 B.U2=U1+U3,R1两端电压为8 V
C.R2两端电压为8 V,I1=I2 D.R1两端电压为8 V,I1>I2
15.如图所示,L1和L2是两只相同的小灯泡,a、b是电流表或电压表。闭合开关S后,若两灯都能发光,则( )
第15题图第16题图第17题图
A.a、b均为电流表 B.a、b均为电压表
C.a为电压表,b为电流表 D.a为电流表,b为电压表
16.如图所示是某电路的一部分,则电压表V1、V2分别测的是哪部分电路两端的电压( )
A.电压表V1测灯L1两端的电压,电压表V2测灯L3两端的电压
B.电压表V1测灯L2两端的电压,电压表V2测灯L1、L2两端的电压
C.电压表V1测灯L1、L2两端的电压,电压表V2测灯L2、L3两端的电压
D.电压表V1测灯L2、L3两端的电压,电压表V2测灯L1、L2两端的电压
17.如图,电源电压保持不变,电阻R1>R2,电压表V1和V2的示数分别为U1和U2,电流表A1和A2的示数分别为I1和I2,下列关系中正确的是( )
A.U1=U2,I1I2 C.U1=U2,I1=I2 D.U118.关于导体的电阻,下列说法正确的是( )
A.导体容易导电说明它对电流没有任何阻碍作用
B.导体的电阻越大,它对电流的阻碍作用越小
C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过的电流决定
19.小强同学在“探究串联电路电压规律”的实验中,连接好了如图所示的电路,闭合开关S后,观察发现灯泡L1亮、L2不亮。调节滑动变阻器滑片,灯泡L1的亮度发生变化,但灯泡L2始终不亮。出现这一现象的原因可能是( )
第19题图第20题图
A.灯泡L2短路 B.滑动变阻器短路 C.灯泡L2灯丝断了 D.滑动变阻器接触不良
20.按如图所示连接好电路,闭合开关后,发现L3不亮,L1、L2都能发光,则可能出现的故障是( )
A.L3灯座短路 B.导线4断路 C.导线5断路 D.L1的灯丝断路
21.如图所示的电路中,a、b两点间电压不变,当滑动变阻器的滑片P向d端移动一段距离时,下列电路中电流表的示数会变小的是( )
22.某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。做了如图所示的实验:将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时,发现电流表示数逐渐增大,同时灯泡逐渐变亮。
(1)通过实验可得出结论:导体的电阻大小与　　有关;灯泡亮暗与通过灯泡的电流大小有关;
(2)小明认为决定灯泡亮暗的因素只是电流大小,请你设计一个实验来否定小明的观点(只需在相应的方框内画出电路图)。实验材料:两个不同规格的灯泡L1和L2、电池组、开关S及导线若干;
(3)接下来,小明又做了如下实验:将整条镍铬合金丝AB接入电路,闭合开关,然后用大功率吹风机先对镍铬合金丝吹一段时间热风,再改用冷风挡对镍铬合金丝吹冷风。在整个过程中观察电流表示数的变化情况,小明所做的这一实验基于的假设是　 　。
23.某学习小组在探讨影响导体电阻大小因素时,找资料发现在导体材料和粗细相同时,其电阻与长度成正比,即可以用表达式R=kx表示,其中k为比例常数,x为导体的长度,于是他们用下面的器材:电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等,按图示电路来探究此问题,图中AB为镍铬合金丝,P为活动端,图2为实物连线图。
(1)调节镍铬合金丝上的滑动片,电压表的示数　 　(选填“能”或“不能”)反映导体AP间电阻的变化,理由是　 　;
(2)要完成此实验,除了记录电压表示数外,还需要的测量器材是　 　。
24.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在、接线柱上，在金属丝上安装一个可滑动的金属夹实验室还提供了下列器材：电压表、电流表、电池组电压、滑动变阻器、刻度尺、开关和导线若干．

为了测量段的电阻，他们连接了如图甲所示的电路，请用笔画线代替导线，把甲中还没有连接的一根导线接上，使电路完整；
闭合开关前，应将滑动变阻器的滑片移至变阻器的最______选填“左”或“右”端。
某次实验中，测得电压表的读数为，电流表指针偏转如图乙所示，则电流表的读数为______．
实验中移动金属夹，分别测得段的长度和对应的电阻值，数据如表：
分析表中数据可知：金属丝电阻的大小与长度成______选填“正比”或“反比”；
根据探究结果，如果有一根材料和粗细相同的金属丝长度为，则它的电阻为______．
答案
电路故障
1.如图所示,电源电压为3 V,闭合开关,两只相同的灯泡L1、L2都发光,它们的电流之比为　1∶1　,灯泡L2两端的电压为　1.5　V。突然两只灯泡同时熄灭,电压表的示数变为3 V,电路故障可能是灯泡　L2　断路。
第1题图第2题图第3题图
2.如图所示的电路中,闭合开关S,灯L1、L2都不发光,电流表没有示数。为了找出其中的原因,现用电压表进行检测,结果发现a、b间的电压和b、c间的电压都为0,而a、d间的电压和c、d间的电压都为3 V,则电路故障可能是( B )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
3.如图所示,闭合开关后两灯不亮,用电压表先后测得UAD=UAC=UAB=4.5 V,则故障可能是( A )
A.灯L1发生断路 B.灯L2发生断路 C.灯L1发生短路 D.灯L2发生短路
4.在如图所示的电路中,当开关S闭合时,两灯L1、L2都不亮,小明同学用一根导线去查找电路的故障,他将导线先并接在灯L1两端时发现灯L2亮、L1不亮,然后并接在L2两端时发现两灯都不亮,小明由此推断( A )
第4题图第5题图第6题图
A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
5.如图所示的电路,开关闭合后,两灯都不亮,用一根导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;仍然用这根导线连接b、d两点后,灯L1亮而灯L2不亮,假设故障是下列中的一个,那么故障可能是( D )
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.开关的接线柱处断开
6.在如图所示的电路中,闭合开关S,两灯均正常发光;一会儿后,一灯突然熄灭,另一灯仍正常发光,且电压表、电流表示数均不变。下列判断正确的是( B )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
7.如图所示的电路,闭合开关,两只灯泡都不亮,且电流表和电压表的指针都不动。现将灯L1和L2的位置对调,再次闭合开关时,发现两只灯泡仍不亮,电流表指针仍不动,但电压表的指针却有了明显的偏转。该电路的故障可能是( B )
第7题图第8题图第9题图
A.灯泡L1的灯丝断了 B.灯泡L2的灯丝断了
C.电流表和两只灯泡都坏了 D.从开关经电流表到a点这段电路中出现断路
8.如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( A )
A.电流表断路 B.电压表短路 C.L1断路 D.L1短路
9.如图所示的电路,当开关S闭合时,L1、L2都能发光,一会儿后,L1亮、L2熄灭,电流表示数变大,则电路故障原因可能是( C )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
10.如图是小荣探究电路中电流、电压特点的实物连接图,当开关闭合时,灯L1不亮、灯L2亮,电流表有读数,而电压表没有读数,则故障原因可能是( B )
第10题图第11题图第12题图
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路
11.我们做电学实验时应学会检查和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时,其中一灯不亮,电流表和电压表均有示数,故障的原因可能是( C )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
12.如图所示电路,闭合开关,小灯泡L1、L2都发光,两电表都有示数,过一会儿其中一个灯泡突然熄灭,一个电表示数增大,另一个电表示数减小到几乎为零。造成此现象的原因可能是( B )
A.小灯泡L1断路 B.小灯泡L1短路 C.小灯泡L2断路 D.小灯泡L2短路
13.在如图所示的电路中,电源电压保持不变,灯L1或L2中有一个发生了短路故障。当开关S闭合时,下列现象中不可能出现的是( C )
第13题图第14题图第15题图
A.电压表无示数,灯L1不发光 B.电压表有示数,灯L2不发光
C.电压表和电流表都没有示数 D.电压表和电流表都有示数
14.如图所示的电路,当开关S闭合时,可能发生的现象是( D )
A.只有L1发光 B.只有L2发光 C.两灯均不发光,且灯丝被烧断 D.两灯均不发光,但灯丝不会烧断
15．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数．由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大．以下对电路和电路故障的分析正确的是（ B ）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L2的电压
C．灯泡熄灭是由于灯泡L1断路 D．灯泡熄灭是由于灯泡L2短路
16．如图所示的电路中，闭合开关S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压．则电路故障可能是 （ D ）
A．L2短路
B．L2断路
C．L1短路
D．L1断路
17．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图．已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮．用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V．则下列判断中正确的是（ C ）
A．灯泡L1的灯丝断了
B．开关接触不良
C．灯泡L2的灯丝断了
D．灯泡L2被短路
18．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ D ）
A．一定是灯泡L1断路
B．一定是灯泡L2断路
C．可能是灯泡L1短路
D．可能是灯泡L2短路
19.在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化、电流表有示数并且有变化，小灯泡不亮．则可能的故障原因是 （ B ）
A．小灯泡断路
B．小灯泡短路
C．变阻器短路
D．变阻器断路
20.如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数．一段时间之后，一个电表示数变小，另一个不变，则故障可能是 （ A ）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
21．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（ B ）
A．L1短路
B．L1断路
C．L2短路
D．L2断路
22. 如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是 （ B ）
A．同时闭合两个开关，两只灯泡电流是相同的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1，S2后，灯L1不亮，灯L2亮，电流表损坏
23.图示电路中,电源电压保持不变。闭合开关S,电路正常工作,过了一会儿,电流表A的示数变为零,若故障发生在灯L或电阻R上,现用一个检验灯泡L0来判断电路故障,则下列判断正确的是 (　B　)
第23题图第24题图第25题图
A.将灯泡L0并联在L两端,若灯泡L0发光,则一定是R断路
B.将灯泡L0并联在R两端,若灯泡L0发光,则一定是R断路
C.将灯泡L0并联在L两端,若灯泡L0发光,则一定是R短路
D.将灯泡L0并联在R两端,若灯泡L0发光,则一定是L断路
24如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都正常发光,一段时间后,其中一盏灯突然熄灭,电流表、电压表示数都无变化,电路故障可能是 (　B　)
A.L1短路　　　B.L1断路 C.L2短路　　　D.L2断路
25.如图所示的电路中,闭合开关S,小灯泡L1、L2都正常发光,电表完好,如果将电压表与电流表互换,那么将出现的情况是(　A　)
A.电压表示数不变,灯泡L1、L2不亮 B.电压表示数变小,灯泡L1、L2变亮
C.电流表示数变大,灯泡L1、L2变亮 D.电流表、电源烧坏,灯泡L1、L2不亮
26.如图所示的电路,电源电压不变,开关S1保持闭合状态,当开关S2由断开状态到闭合状态时,示数增大的电表是 (　B　)
A.电流表A1和电压表V1 B.电流表A1和电压表V2
C.电流表A2和电压表V1 D.电流表A2和电压表V2
易错练
1.超导材料是一种电阻为0的超级导体。若利用超导材料来制作白炽灯的灯丝,则通电后白炽灯将　不发光　(选填“较暗”“较亮”或“不发光”)。
2.如图所示,若ab段长度等于bc段长度,则ab段电阻　大于　(选填“大于”或“小于”)bc段电阻。
第2题图第3题图
3.如图所示的电路中,当开关S闭合时,电压表的示数为2 V,灯泡L2两端的电压是灯泡L1两端电压的3倍,灯泡L2两端的电压是灯泡L3两端电压的2倍,则电源电压是　11　V。
4.小明家卫生间安装了集取暖、照明和换气于一身的“浴霸”,“浴霸”中的换气扇、照明灯和取暖灯的电路连接如图所示。当换气扇和照明灯同时工作时,换气扇两端的电压　等于　(选填“大于”“等于”或“小于”)照明灯两端的电压,在此基础上接通控制取暖灯的开关让取暖灯也一起工作,通过“浴霸”装置的干路中的电流将　增大　(选填“增大”“减小”或“不变”)。
第4题图第5题图
5.小力同学利用电压表和电流表研究电路,先连接了如图a所示的电路,当闭合开关后,灯泡L1和L2都发光,这时两只电压表的指针偏转角度相同,指针位置均如图b所示,则L1两端的电压为　1.2　V,L2两端的电压为　4.8　V;然后他将L1和L2改接为如图c所示的电路,电源电压不变,闭合开关后,灯泡L1和L2都发光,此时电流表A1的示数为1.3 A,电流表A2的示数为0.5 A,则此时通过L2的电流为　0.8　A,L2两端的电压为　6　V。
6.同种材料的导体,其电阻R与它的长度l成正比,与它的横截面积S成反比,写成公式则是R=ρ。ρ是比例系数,它与导体的材料有关。某金属导体的长度为30 cm,电阻为R,若将这段金属导体拉长,使其长度变为50 cm,则此时金属导体的电阻为 R　。
7.如图甲所示的电路中,滑动变阻器连入电路的电阻丝是　aP　段;如图乙所示的电路中,滑动变阻器连入电路的电阻丝是　ab　段(均选填“aP”“Pb”或“ab”)。
第7题图第8题图第9题图
8.如图所示,甲、乙两个小灯泡连接在电路中,a、b、c是电表。闭合开关后,在下列情况中,能使甲、乙两个小灯泡都发光的是 ( A )
A.a、b是电压表,c是电流表 B.a、c是电压表,b是电流表
C.a、c是电流表,b是电压表 D.b、c是电流表,a是电压表
9.某探究小组按照正确的操作要求进行了“探究并联电路电压规律”的实验,电路图及实验数据记录表如下,你认为以下观点最合理的是( D )
L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
2.5 2.4 2.5
A.小红看到课本上写着“并联电路各支路两端电压相等”,认为实验数据一定是错误的,建议重新做一次
B.小雨认为要实事求是,根据实验数据得出结论:并联电路各支路两端的电压不相等
C.小刚认为L1、L2两端电压不同是由于两只灯泡规格不同造成的
D.小明认为L1、L2两端电压不同是实验误差造成的,建议改变灯泡规格,多次实验
10.现代生活照明多采用低碳节能的LED灯,其核心元件的主要材料是( D )
A.导体 B.纳米材料 C.超导体 D.半导体
11.在“探究影响导体电阻大小的因素”时,小明发现手边只有一根金属丝,则下列因素中肯定无法进行探究的是( C )
A.长度 B.横截面积 C.材料 D.温度
12.在如图所示的电路中,要使灯L1变亮一些,灯L2变暗一些,应将金属滑片( B )
A.P1和P2均向右滑 B.P1和P2均向左滑 C.P1向左滑,P2向右滑 D.P1向右滑,P2向左滑
13如图所示的电路中,电源电压保持不变,当开关S1闭合、S2断开时,电压表的数是3 V,当开关S1断开、S2闭合时,电压表的示数是5 V,则当S1、S2都断开时,灯L1和L2两端的电压分别为( A )
第13题图第14题图
A.2 V和3 V B.3 V和2 V C.2 V和8 V D.2 V和5 V
14.如图a所示的电路中,当开关S闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1和I2(五个电表的读数均不为零),其中V1、V2两个电压表的指针偏转均如图b所示,那么下列结论正确的是( C )
A.U2=U1=U3,I1=I2 B.U2=U1+U3,R1两端电压为8 V
C.R2两端电压为8 V,I1=I2 D.R1两端电压为8 V,I1>I2
15.如图所示,L1和L2是两只相同的小灯泡,a、b是电流表或电压表。闭合开关S后,若两灯都能发光,则( D )
第15题图第16题图第17题图
A.a、b均为电流表 B.a、b均为电压表
C.a为电压表,b为电流表 D.a为电流表,b为电压表
16.如图所示是某电路的一部分,则电压表V1、V2分别测的是哪部分电路两端的电压( C )
A.电压表V1测灯L1两端的电压,电压表V2测灯L3两端的电压
B.电压表V1测灯L2两端的电压,电压表V2测灯L1、L2两端的电压
C.电压表V1测灯L1、L2两端的电压,电压表V2测灯L2、L3两端的电压
D.电压表V1测灯L2、L3两端的电压,电压表V2测灯L1、L2两端的电压
17.如图,电源电压保持不变,电阻R1>R2,电压表V1和V2的示数分别为U1和U2,电流表A1和A2的示数分别为I1和I2,下列关系中正确的是( B )
A.U1=U2,I1I2 C.U1=U2,I1=I2 D.U118.关于导体的电阻,下列说法正确的是( C )
A.导体容易导电说明它对电流没有任何阻碍作用
B.导体的电阻越大,它对电流的阻碍作用越小
C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过的电流决定
19.小强同学在“探究串联电路电压规律”的实验中,连接好了如图所示的电路,闭合开关S后,观察发现灯泡L1亮、L2不亮。调节滑动变阻器滑片,灯泡L1的亮度发生变化,但灯泡L2始终不亮。出现这一现象的原因可能是( A )
第19题图第20题图
A.灯泡L2短路 B.滑动变阻器短路 C.灯泡L2灯丝断了 D.滑动变阻器接触不良
20.按如图所示连接好电路,闭合开关后,发现L3不亮,L1、L2都能发光,则可能出现的故障是( C )
A.L3灯座短路 B.导线4断路 C.导线5断路 D.L1的灯丝断路
21.如图所示的电路中,a、b两点间电压不变,当滑动变阻器的滑片P向d端移动一段距离时,下列电路中电流表的示数会变小的是( B )
22.某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。做了如图所示的实验:将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时,发现电流表示数逐渐增大,同时灯泡逐渐变亮。
(1)通过实验可得出结论:导体的电阻大小与　导体长度　有关;灯泡亮暗与通过灯泡的电流大小有关;
(2)小明认为决定灯泡亮暗的因素只是电流大小,请你设计一个实验来否定小明的观点(只需在相应的方框内画出电路图)。实验材料:两个不同规格的灯泡L1和L2、电池组、开关S及导线若干;
答案:如图所示
(3)接下来,小明又做了如下实验:将整条镍铬合金丝AB接入电路,闭合开关,然后用大功率吹风机先对镍铬合金丝吹一段时间热风,再改用冷风挡对镍铬合金丝吹冷风。在整个过程中观察电流表示数的变化情况,小明所做的这一实验基于的假设是　导体的电阻与温度有关　。
23.某学习小组在探讨影响导体电阻大小因素时,找资料发现在导体材料和粗细相同时,其电阻与长度成正比,即可以用表达式R=kx表示,其中k为比例常数,x为导体的长度,于是他们用下面的器材:电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等,按图示电路来探究此问题,图中AB为镍铬合金丝,P为活动端,图2为实物连线图。
(1)调节镍铬合金丝上的滑动片,电压表的示数　能(2分)　(选填“能”或“不能”)反映导体AP间电阻的变化,理由是　电阻越大,分担的电压越大(2分)　;
(2)要完成此实验,除了记录电压表示数外,还需要的测量器材是　刻度尺(2分)　。
24.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在、接线柱上，在金属丝上安装一个可滑动的金属夹实验室还提供了下列器材：电压表、电流表、电池组电压、滑动变阻器、刻度尺、开关和导线若干．

为了测量段的电阻，他们连接了如图甲所示的电路，请用笔画线代替导线，把甲中还没有连接的一根导线接上，使电路完整；闭合开关前，应将滑动变阻器的滑片移至变阻器的最______选填“左”或“右”端。某次实验中，测得电压表的读数为，电流表指针偏转如图乙所示，则电流表的读数为______．
实验中移动金属夹，分别测得段的长度和对应的电阻值，数据如表：
分析表中数据可知：金属丝电阻的大小与长度成______选填“正比”或“反比”；
根据探究结果，如果有一根材料和粗细相同的金属丝长度为，则它的电阻为______．
【答案】如图：
右正比
1
