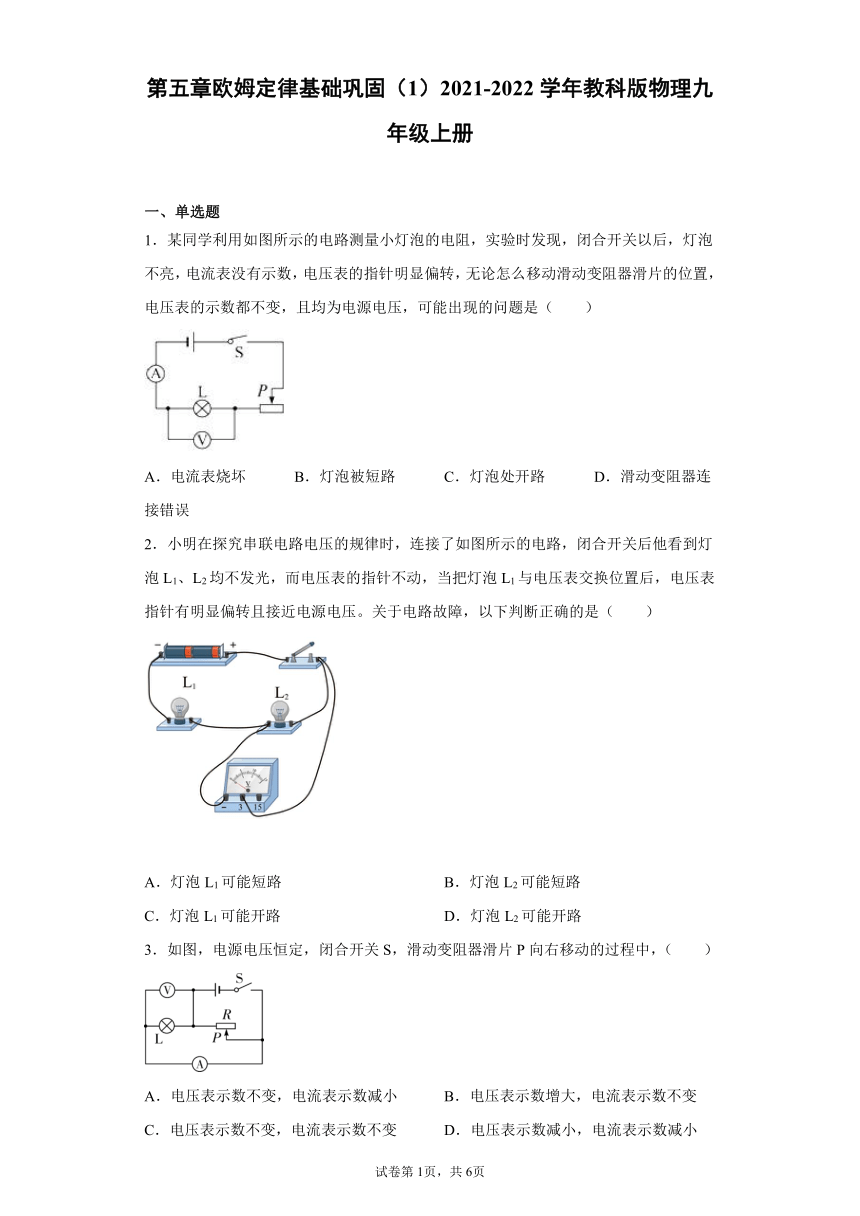

第五章欧姆定律基础巩固（1）2021-2022学年教科版物理九年级上册
一、单选题
1．某同学利用如图所示的电路测量小灯泡的电阻，实验时发现，闭合开关以后，灯泡不亮，电流表没有示数，电压表的指针明显偏转，无论怎么移动滑动变阻器滑片的位置，电压表的示数都不变，且均为电源电压，可能出现的问题是（ ）
A．电流表烧坏 B．灯泡被短路 C．灯泡处开路 D．滑动变阻器连接错误
2．小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（ ）
A．灯泡L1可能短路 B．灯泡L2可能短路
C．灯泡L1可能开路 D．灯泡L2可能开路
3．如图，电源电压恒定，闭合开关S，滑动变阻器滑片P向右移动的过程中，（ ）
A．电压表示数不变，电流表示数减小 B．电压表示数增大，电流表示数不变
C．电压表示数不变，电流表示数不变 D．电压表示数减小，电流表示数减小

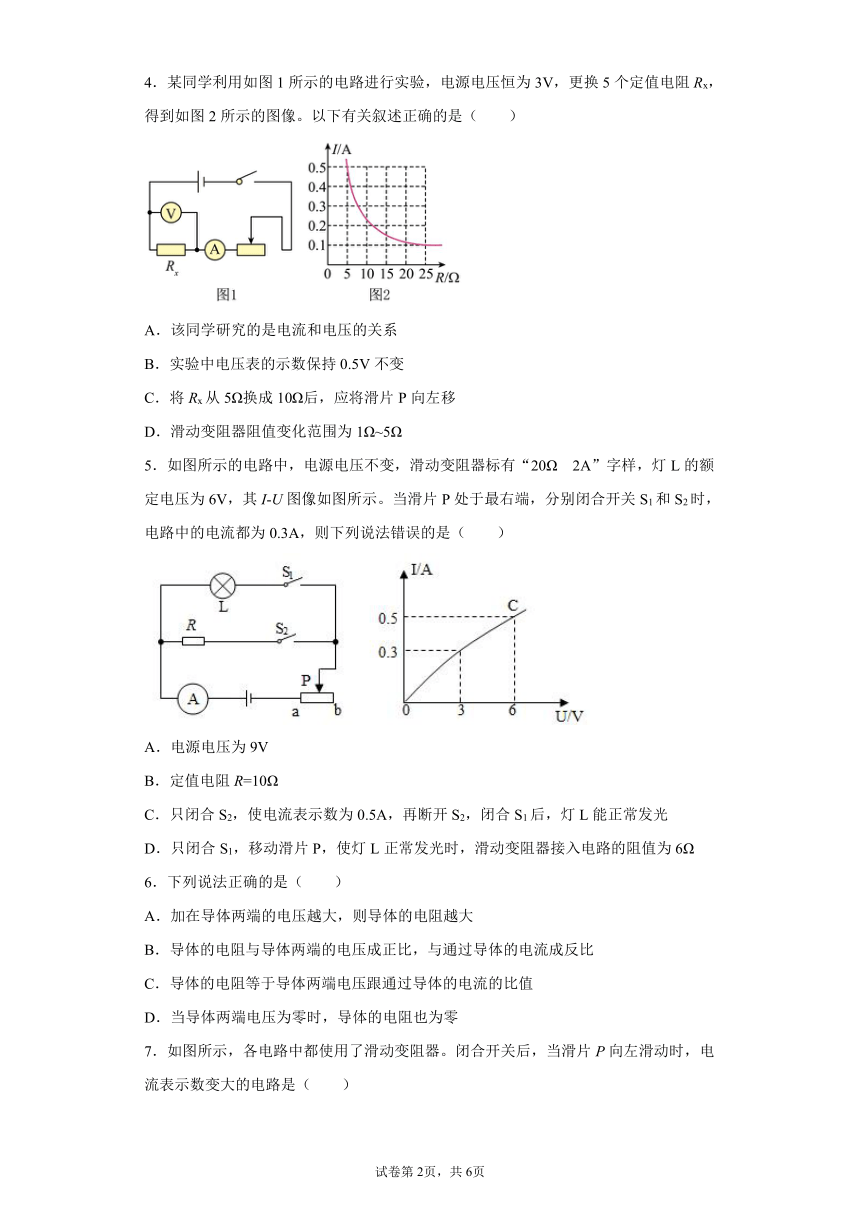

4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图像。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．滑动变阻器阻值变化范围为1Ω~5Ω
5．如图所示的电路中，电源电压不变，滑动变阻器标有“20Ω 2A”字样，灯L的额定电压为6V，其I-U图像如图所示。当滑片P处于最右端，分别闭合开关S1和S2时，电路中的电流都为0.3A，则下列说法错误的是（ ）
A．电源电压为9V
B．定值电阻R=10Ω
C．只闭合S2，使电流表示数为0.5A，再断开S2，闭合S1后，灯L能正常发光
D．只闭合S1，移动滑片P，使灯L正常发光时，滑动变阻器接入电路的阻值为6Ω
6．下列说法正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C．导体的电阻等于导体两端电压跟通过导体的电流的比值
D．当导体两端电压为零时，导体的电阻也为零

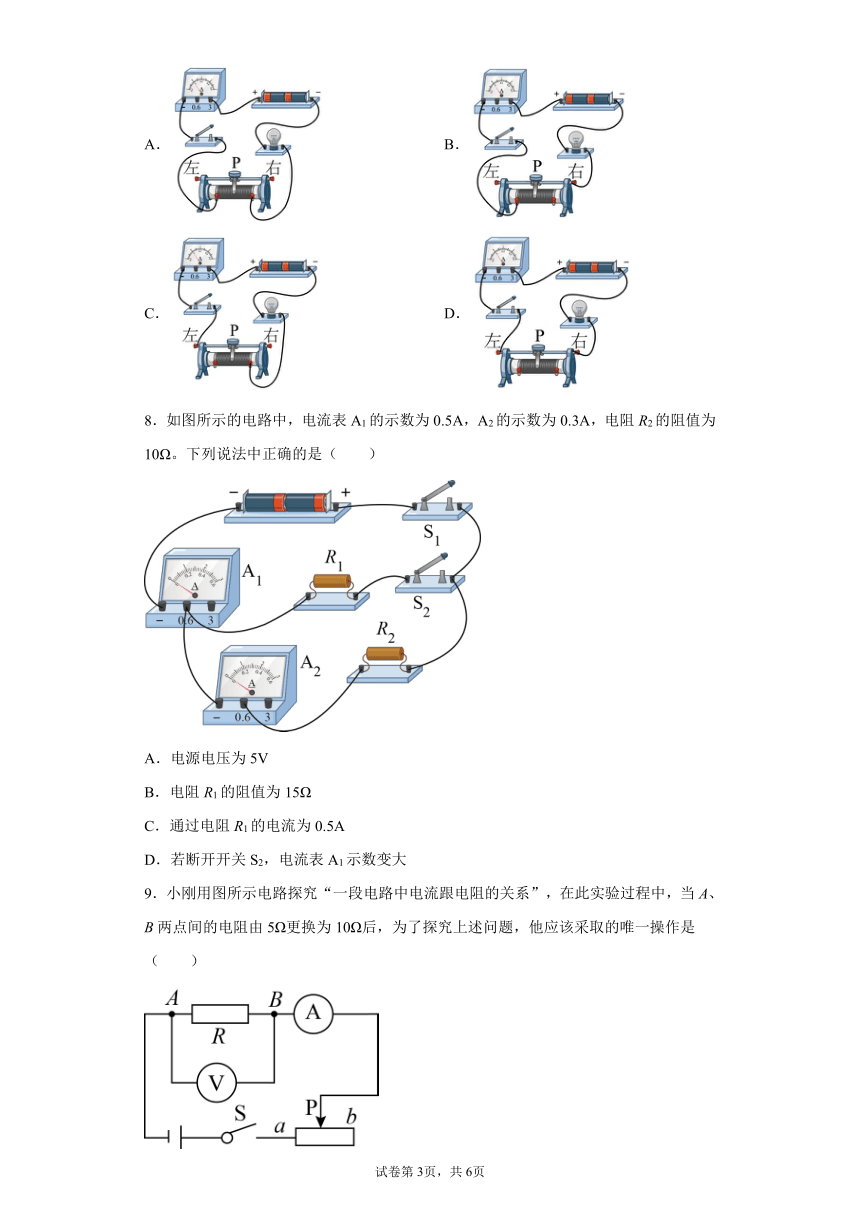

7．如图所示，各电路中都使用了滑动变阻器。闭合开关后，当滑片P向左滑动时，电流表示数变大的电路是（ ）
A． B．
C． D．
8．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法中正确的是（ ）
A．电源电压为5V
B．电阻R1的阻值为15Ω
C．通过电阻R1的电流为0.5A
D．若断开开关S2，电流表A1示数变大
9．小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数

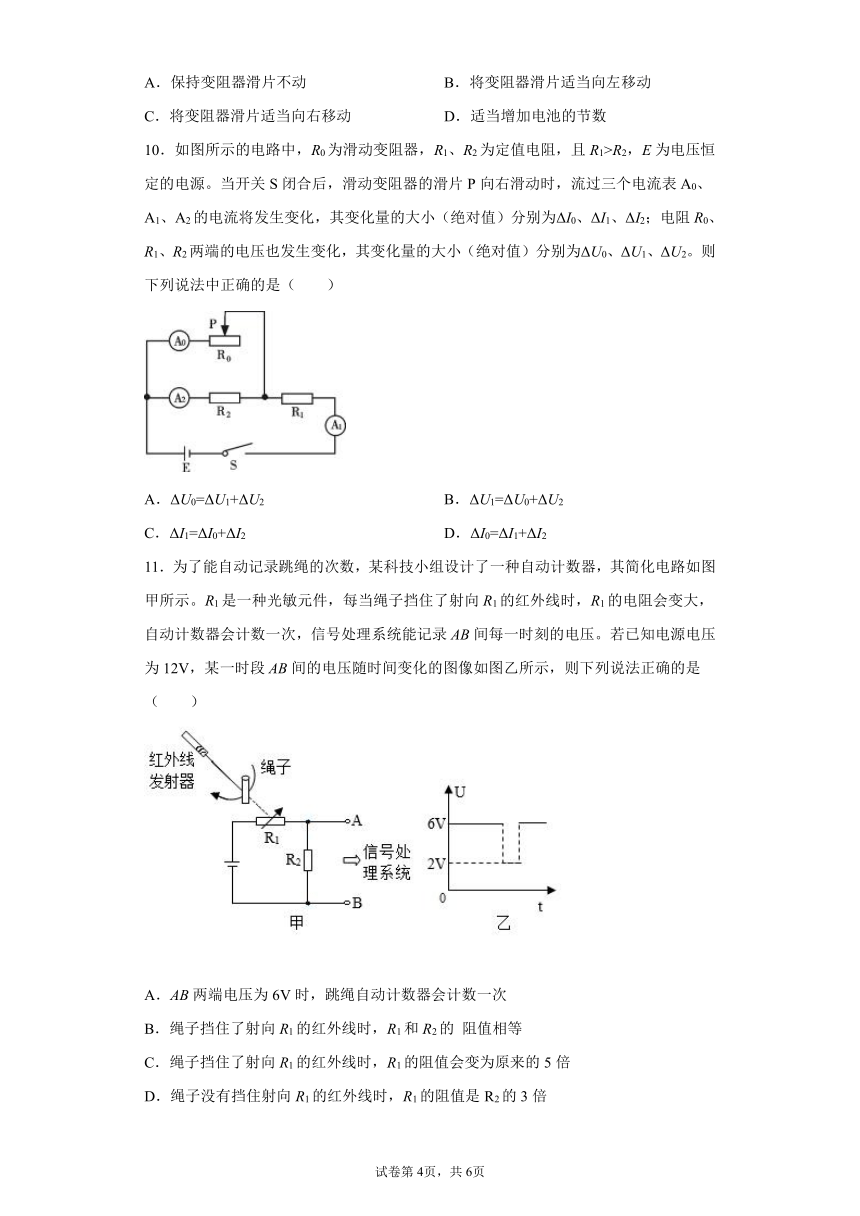

10．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（ ）
A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2
C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI2
11．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的 阻值相等
C．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
D．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍

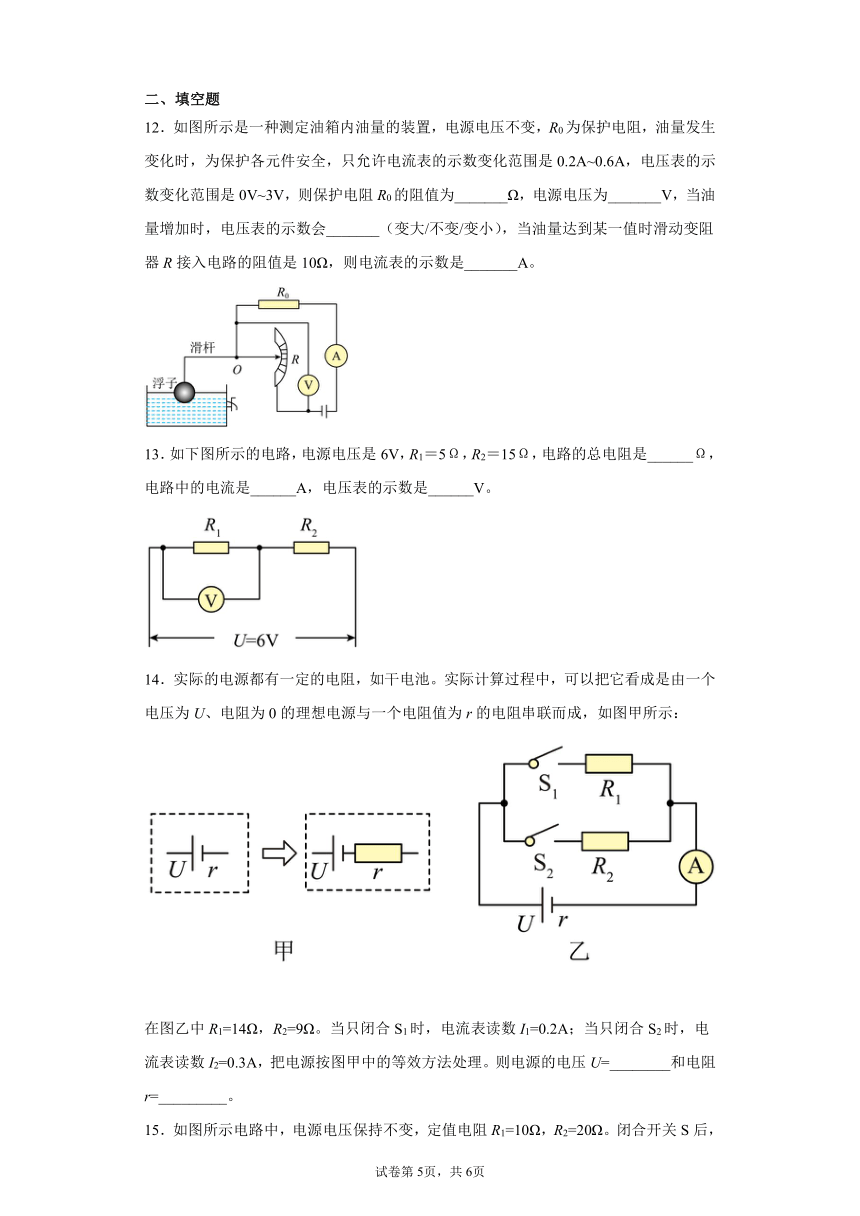

二、填空题
12．如图所示是一种测定油箱内油量的装置，电源电压不变，R0为保护电阻，油量发生变化时，为保护各元件安全，只允许电流表的示数变化范围是0.2A~0.6A，电压表的示数变化范围是0V~3V，则保护电阻R0的阻值为_______Ω，电源电压为_______V，当油量增加时，电压表的示数会_______（变大/不变/变小），当油量达到某一值时滑动变阻器R接入电路的阻值是10Ω，则电流表的示数是_______A。
13．如下图所示的电路，电源电压是6V，R1＝5Ω，R2＝15Ω，电路的总电阻是______Ω，电路中的电流是______A，电压表的示数是______V。
14．实际的电源都有一定的电阻，如干电池。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1=14Ω，R2=9Ω。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。则电源的电压U=________和电阻r=_________。
15．如图所示电路中，电源电压保持不变，定值电阻R1=10Ω，R2=20Ω。闭合开关S后，电流表示数为0.2A，则R1两端电压为___V，电源电压为___V。
16．如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压是___________V；电阻R1的阻值是___________Ω。
17．某导体两端的电压为8伏，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为________安，该导体的电阻为________欧。
18．如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端，闭合开关，当滑片P在A端时，电流表的示数为0.6A；当滑片P移到B端时，电流表的示数为0.2A，则R1和滑动变阻器R2的最大阻值分别是 ______和 ______。
19．如图将定值电阻R1、R2分别串联（图甲）、并联（图乙）接在电路中。已知甲图中电压表V1和V2的示数之比为3：1，则乙图中A1和A2示数之比为 ______。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
【详解】
A．如果电流表烧坏，电路断路，灯泡不亮，电压表与电源两极不能相连，电压表示数为零，故A不符合题意；
B．如果灯泡被短路，灯泡不亮，电流表有示数，电压表示数为零，B不符合题意；
C．如果灯泡处开路，电路断路，则灯泡不亮，电流表示数为零，电压表与电源两极相连，电压表示数等于电源电压，故C符合题意；
D．如果同时使用滑动变阻器上面两个接线柱，电路电流很小，电流表有示数，灯泡发光但较暗，电压表示数小于电源电压，如果滑动变阻器同时接下面两个接线柱，则电流表有示数，示数较大，灯泡发光且较亮，电压表示数等于电源电压，故D不符合题意。
故选C。
2．C
【详解】
A．当灯泡L1短路时，第一次闭合开关，灯泡L2会发光且电压表有示数，故A错误；
B．当灯泡L2短路时，第一次闭合开关，灯泡L1能够发光，故B错误；
C．当灯泡L1开路时，第一次闭合开关，电路处于断路状态，L1和L2均不发光，电压表无示数。当L1与电压表交换位置后，电压表与L2串联在电路中，由于电压表自身电阻很大，所以电压表指针有明显偏转且接近电源电压，故C正确；
D．当灯泡L2开路时，第一次闭合开关，电压表与L1串联，由于电压表自身电阻很大，所以电压表示数会接近电源电压，故D错误。
故选C。
3．C
【详解】
上图中，闭合开关S，灯泡与滑动变阻器并联，电流表测灯泡的电流，电压表测电源电压，电源电压不变，故滑动变阻器滑片P向右移动的过程中，电压表保持不变；因灯泡的电压保持不变，灯的电阻不变，由欧姆定律，通过灯泡的电流不变，即电流表示数不变，故C符合题意，ABD不符合题意。
故选C。
4．D
【详解】
A．更换5个定值电阻，而图乙是关于电流和电阻的图像，那么该同学研究的是电流和电阻的关系，故A错误；
B．从图乙可以看到，当电阻是5Ω时，电流是0.5A，那么Rx两端的电压是
即实验中电压表的示数保持2.5V不变，故B错误；
C．将Rx从10Ω换成15Ω后，电阻值变大，根据串联电路的分压原理可知，为了保持Rx电压不变，滑动变阻器接入电路的阻值也应该变大，应将滑片P向右移，故C错误；
D．实验中电压表的示数保持2.5V不变，那么滑动变阻器两端的电压是0.5V，串联电路电流处处相等，流过变阻器最小的电流是0.1A，最大是0.5A，那么滑动变阻器阻值最小
最大
滑动变阻器阻值变化范围为1~5Ω，故D正确。
故选D。
5．C
【详解】
A．当滑片P处于最右端，滑动变阻器接入电路的阻值为20Ω，闭合开关S1，滑动变阻器和灯泡串联，电路中电流为0.3A，从图乙可知灯泡两端的电压为3V，根据欧姆定律可知滑动变阻器两端的电压为
U滑=IR滑=0.3A×20Ω=6V
则电源电压
U=6V+3V=9V
故A正确，不符合题意；
B．当滑片P处于最右端，滑动变阻器接入电路的阻值为20Ω，闭合开关S2，滑动变阻器和定值电阻串联，电路中电流为0.3A，则滑动变阻器两端的电压为6V不变，根据欧姆定律可知定值电阻的阻值
R=
故B正确，不符合题意；
CD．只闭合S2，滑动变阻器和定值电阻串联，电流表测量电路电流，示数为0.5A，则定值电阻两端的电压
UR′=I′R=0.5A×10Ω=5V
滑动变阻器两端的电压为
U滑′=9V-5V=4V
滑动变阻器接入电路的阻值
R滑′=
断开S2，闭合S1后，滑动变阻器和灯泡串联，灯L的额定电压为6V，从图乙可知灯泡正常发光的电流为0.5A，若灯泡正常发光，则滑动变阻器两端的电压
U滑″=9V-6V=3V
滑动变阻器接入电路的阻值
R滑″=
故再断开S2，闭合S1后，灯L不能能正常发光，只闭合S1，移动滑片P，使灯L正常发光时，滑动变阻器接入电路的阻值为6Ω；故C错误，符合题意，D正确，不符合题意。
故选C。
6．C
【详解】
AB．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故AB错误；
C．由可知，导体的电阻等于导体两端的电压和导体中的电流的比值，这是计算导体电阻的一种方法，故C正确；
D．当导体两端电压为零时，通过导体的电流为零，但电阻是导体本身的一种性质，导体的电阻不为零，故D错误。
故选C。
7．B
【详解】
A．滑动变阻器的接法应该是一上一下，而同时接下面的两个接线柱，当移动滑片时，滑动变阻器的大小不变，故A不符合题意；
B．闭合开关后，当滑片P向左滑动时，滑动变阻器接入的电阻变小，电流变大，故B符合题意；
C．闭合开关后，当滑片P向左滑动时，滑动变阻器接入的电阻变大，电流变小，故C不符合题意；
D．滑动变阻器的接法应该是一上一下，而同时接上面的两个接线柱，当移动滑片时，滑动变阻器的大小不变，故 D不符合题意。
故选B。
8．B
【详解】
由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流，开关S1控制整个电路，开关S2控制电阻R1。
A．因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源电压为
U=U2=I2R2=0.3A×10Ω=3V
故A错误；
B．由
可得，电阻R1的阻值为
故B正确；
C．因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流为
I1=I-I2=0.5A-0.3A=0.2A
故C错误；
D．若断开开关S2，电流表A1只测R2的电流，那么电流表A1示数变小，故D错误。
故选B。
9．C
【详解】
ABC．要探究“一段电路中电流跟电阻的关系”，需要保持该电阻两端的电压大小不变，从图中可以看到，这是一个串联电路，两电阻是串联的，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，即A、B两点间的电阻变大，滑动变阻器接入电路的电阻大小不变，根据串联电路的分压原理可知，电压表的示数也变大，即A、B两点间电阻的电压变大，此时应该增大滑动变阻器的阻值，将滑片适当向右端滑动，使电压表的示数与原来相同；故A、B不符合题意，C符合题意；
D．适当增加电池的节数，这样会使电源电压增大，A、B两点间电阻的电压更加大，不能保持电压不变，不合适；故D不符合题意。
故选C。
10．D
【详解】
AB．根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，ΔU 0和ΔU 2的变化量相等，因此
ΔU 0=ΔU 2
整体可看作串联电路，串联电路中各部分电压之和等于电源电压，而电源电压不变，因此
ΔU 0=ΔU 1=ΔU 2
故AB错误；
CD．因为
R1＞R2
由可知
ΔI1＜ΔI2
当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则
ΔI 0＞ΔI 1
综上分析并结合并联电路的电流规律可知
ΔI 0=ΔI 1+ΔI 2
故C错误，D正确。
故选D。
11．C
【详解】
A．由图甲可知，R1与R2串联接入电路，当当绳子挡住了射向R1的红外线时，R1的电阻变大，由串联电路电阻等比例分压可知，此时R1两端电压变大，R2两端电压变小，即AB两端电压减小，结合图乙可知，当AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；
B．由A中分析可知，当绳子挡住了射向R1的红外线时，此时R2两端电压为2V，因电源电压为12V，故此时R1两端电压为
12V-2V=10V
故由串联电路电阻等比例分压可知，R1的阻值大于R2的阻值，故B错误；
C．由B中分析及图乙可知，绳子没有挡住射向R1的红外线时，此时R1与R2两端电压之比为
U1:U2=6V:6V=1:1
由串联电路电阻等比例分压可知，此时R1与R2的阻值之比为
R1:R2=U1:U2=1:1
绳子挡住了射向R1的红外线时，此时R1与R2两端电压之比为
同理可得，此时R1与R2的阻值之比为
解得，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故C正确；
D．由C中分析可知，绳子没有挡住射向R1的红外线时，R1和R2的阻值相等，故D错误。
故选C。
12．7.5 4.5 变小 0.26
【详解】
[1][2]当滑动变阻器的电阻为0时，电压表示数为0，此时电路中电流最大为0.6A，设电源电压为U，电源电压可表示为
当滑动变阻器的电阻最大时，电压表示数为最大，此时电路中电流最小为0.2A，电源电压可表示为
可解得电源电压为4.5V，定值电阻的阻值为7.5Ω。
[3]当油量增加时，滑片向下运动，滑动变阻器的电阻变小，电源电压和定值电阻阻值不变，根据公式可得电流变大，根据公式可得定值电阻两端电压变大， 根据串联电路中电压的规律可得电压表示数减小。
[4]电流表示数为
13．20 0.3 1.5
【详解】
[1]由电路图可知，两个电阻是串联的，则电路的总电阻
[2]电路中的电流是
[3]串联电路中电流处处相等，电压表测的是R1的电压，则电压表的示数
14．3 1
【详解】
[1][2]当只闭合S1时，相当于r与R1串联，则
①
当只闭合S2时，相当于r与R2串联，则
②
由①②可得
代入数据有
解得
r=1Ω
则电源电压
U=I1(R1+r)=0.2A×(14Ω+1Ω)=3V
15．2 6
【详解】
[1]根据得，R1两端的电压为
U1=IR1=0.2A×10Ω=2V
[2]电源电压为
U=I(R1+R2)=0.2A×(10Ω+20Ω)=6V
16．6 10
【详解】
[1][2]由图甲知道，R1与R2串联，电压表测变阻器的电压，电流表测电路的电流，滑片P在a端时，只有定值电阻连入电路中，此时的电流最大，由图乙知道，此时I1=0.6A，由欧姆定律知道，电源电压
U=I1R1=0.6A×R1 -----①
当滑片在b端时，变阻器的最大电阻与定值电阻串联，电路的电流最小，由图乙知道，此时电流I2=0.2A，电压表示数为U2=4V，由串联电路的规律及欧姆定律知道，电源电压
U=I2R1+U2=0.2A×R1+4V-----②
由①②得U=6V， R1=10Ω
17．0.2 16 40
【详解】
[1]通过该导体的电流为
[2] 该导体的电阻
18．10Ω 20Ω
【详解】
[1]当滑片P在A端时，电流表的示数为0.6A，则说明只有电阻R1接入电路，故电阻R1的阻值为
故电阻R1的阻值为。
[2] 当滑片P移到B端时，电流表的示数为0.2A，则滑动变阻器全部接入，且与电阻R1串联，则总电阻为
滑动变阻器R2的最大阻值分别是
故滑动变阻器R2的最大阻值分别是。
19．2：3
【详解】
已知甲图中电压表V1和V2的示数之比为3：1，电压表V1测量得是R1与R2，电压表V2测量R1，根据串联电路中电路相等，故
则电阻R1与电阻R2关系为
在乙图中，是两电阻并联，A1测量电阻R1，A2测量干路电流，A1的示数为
A2测量干路电流，则干路电流为
则乙图中A1和A2示数之比为
故乙图中A1和A2示数之比为2：3。
答案第1页，共2页
答案第1页，共2页

一、单选题
1．某同学利用如图所示的电路测量小灯泡的电阻，实验时发现，闭合开关以后，灯泡不亮，电流表没有示数，电压表的指针明显偏转，无论怎么移动滑动变阻器滑片的位置，电压表的示数都不变，且均为电源电压，可能出现的问题是（ ）
A．电流表烧坏 B．灯泡被短路 C．灯泡处开路 D．滑动变阻器连接错误
2．小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（ ）
A．灯泡L1可能短路 B．灯泡L2可能短路
C．灯泡L1可能开路 D．灯泡L2可能开路
3．如图，电源电压恒定，闭合开关S，滑动变阻器滑片P向右移动的过程中，（ ）
A．电压表示数不变，电流表示数减小 B．电压表示数增大，电流表示数不变
C．电压表示数不变，电流表示数不变 D．电压表示数减小，电流表示数减小
4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图像。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．滑动变阻器阻值变化范围为1Ω~5Ω
5．如图所示的电路中，电源电压不变，滑动变阻器标有“20Ω 2A”字样，灯L的额定电压为6V，其I-U图像如图所示。当滑片P处于最右端，分别闭合开关S1和S2时，电路中的电流都为0.3A，则下列说法错误的是（ ）
A．电源电压为9V
B．定值电阻R=10Ω
C．只闭合S2，使电流表示数为0.5A，再断开S2，闭合S1后，灯L能正常发光
D．只闭合S1，移动滑片P，使灯L正常发光时，滑动变阻器接入电路的阻值为6Ω
6．下列说法正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C．导体的电阻等于导体两端电压跟通过导体的电流的比值
D．当导体两端电压为零时，导体的电阻也为零
7．如图所示，各电路中都使用了滑动变阻器。闭合开关后，当滑片P向左滑动时，电流表示数变大的电路是（ ）
A． B．
C． D．
8．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法中正确的是（ ）
A．电源电压为5V
B．电阻R1的阻值为15Ω
C．通过电阻R1的电流为0.5A
D．若断开开关S2，电流表A1示数变大
9．小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
10．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（ ）
A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2
C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI2
11．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的 阻值相等
C．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
D．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
二、填空题
12．如图所示是一种测定油箱内油量的装置，电源电压不变，R0为保护电阻，油量发生变化时，为保护各元件安全，只允许电流表的示数变化范围是0.2A~0.6A，电压表的示数变化范围是0V~3V，则保护电阻R0的阻值为_______Ω，电源电压为_______V，当油量增加时，电压表的示数会_______（变大/不变/变小），当油量达到某一值时滑动变阻器R接入电路的阻值是10Ω，则电流表的示数是_______A。
13．如下图所示的电路，电源电压是6V，R1＝5Ω，R2＝15Ω，电路的总电阻是______Ω，电路中的电流是______A，电压表的示数是______V。
14．实际的电源都有一定的电阻，如干电池。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1=14Ω，R2=9Ω。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。则电源的电压U=________和电阻r=_________。
15．如图所示电路中，电源电压保持不变，定值电阻R1=10Ω，R2=20Ω。闭合开关S后，电流表示数为0.2A，则R1两端电压为___V，电源电压为___V。
16．如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压是___________V；电阻R1的阻值是___________Ω。
17．某导体两端的电压为8伏，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为________安，该导体的电阻为________欧。
18．如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端，闭合开关，当滑片P在A端时，电流表的示数为0.6A；当滑片P移到B端时，电流表的示数为0.2A，则R1和滑动变阻器R2的最大阻值分别是 ______和 ______。
19．如图将定值电阻R1、R2分别串联（图甲）、并联（图乙）接在电路中。已知甲图中电压表V1和V2的示数之比为3：1，则乙图中A1和A2示数之比为 ______。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
【详解】
A．如果电流表烧坏，电路断路，灯泡不亮，电压表与电源两极不能相连，电压表示数为零，故A不符合题意；
B．如果灯泡被短路，灯泡不亮，电流表有示数，电压表示数为零，B不符合题意；
C．如果灯泡处开路，电路断路，则灯泡不亮，电流表示数为零，电压表与电源两极相连，电压表示数等于电源电压，故C符合题意；
D．如果同时使用滑动变阻器上面两个接线柱，电路电流很小，电流表有示数，灯泡发光但较暗，电压表示数小于电源电压，如果滑动变阻器同时接下面两个接线柱，则电流表有示数，示数较大，灯泡发光且较亮，电压表示数等于电源电压，故D不符合题意。
故选C。
2．C
【详解】
A．当灯泡L1短路时，第一次闭合开关，灯泡L2会发光且电压表有示数，故A错误；
B．当灯泡L2短路时，第一次闭合开关，灯泡L1能够发光，故B错误；
C．当灯泡L1开路时，第一次闭合开关，电路处于断路状态，L1和L2均不发光，电压表无示数。当L1与电压表交换位置后，电压表与L2串联在电路中，由于电压表自身电阻很大，所以电压表指针有明显偏转且接近电源电压，故C正确；
D．当灯泡L2开路时，第一次闭合开关，电压表与L1串联，由于电压表自身电阻很大，所以电压表示数会接近电源电压，故D错误。
故选C。
3．C
【详解】
上图中，闭合开关S，灯泡与滑动变阻器并联，电流表测灯泡的电流，电压表测电源电压，电源电压不变，故滑动变阻器滑片P向右移动的过程中，电压表保持不变；因灯泡的电压保持不变，灯的电阻不变，由欧姆定律，通过灯泡的电流不变，即电流表示数不变，故C符合题意，ABD不符合题意。
故选C。
4．D
【详解】
A．更换5个定值电阻，而图乙是关于电流和电阻的图像，那么该同学研究的是电流和电阻的关系，故A错误；
B．从图乙可以看到，当电阻是5Ω时，电流是0.5A，那么Rx两端的电压是
即实验中电压表的示数保持2.5V不变，故B错误；
C．将Rx从10Ω换成15Ω后，电阻值变大，根据串联电路的分压原理可知，为了保持Rx电压不变，滑动变阻器接入电路的阻值也应该变大，应将滑片P向右移，故C错误；
D．实验中电压表的示数保持2.5V不变，那么滑动变阻器两端的电压是0.5V，串联电路电流处处相等，流过变阻器最小的电流是0.1A，最大是0.5A，那么滑动变阻器阻值最小
最大
滑动变阻器阻值变化范围为1~5Ω，故D正确。
故选D。
5．C
【详解】
A．当滑片P处于最右端，滑动变阻器接入电路的阻值为20Ω，闭合开关S1，滑动变阻器和灯泡串联，电路中电流为0.3A，从图乙可知灯泡两端的电压为3V，根据欧姆定律可知滑动变阻器两端的电压为
U滑=IR滑=0.3A×20Ω=6V
则电源电压
U=6V+3V=9V
故A正确，不符合题意；
B．当滑片P处于最右端，滑动变阻器接入电路的阻值为20Ω，闭合开关S2，滑动变阻器和定值电阻串联，电路中电流为0.3A，则滑动变阻器两端的电压为6V不变，根据欧姆定律可知定值电阻的阻值
R=
故B正确，不符合题意；
CD．只闭合S2，滑动变阻器和定值电阻串联，电流表测量电路电流，示数为0.5A，则定值电阻两端的电压
UR′=I′R=0.5A×10Ω=5V
滑动变阻器两端的电压为
U滑′=9V-5V=4V
滑动变阻器接入电路的阻值
R滑′=
断开S2，闭合S1后，滑动变阻器和灯泡串联，灯L的额定电压为6V，从图乙可知灯泡正常发光的电流为0.5A，若灯泡正常发光，则滑动变阻器两端的电压
U滑″=9V-6V=3V
滑动变阻器接入电路的阻值
R滑″=
故再断开S2，闭合S1后，灯L不能能正常发光，只闭合S1，移动滑片P，使灯L正常发光时，滑动变阻器接入电路的阻值为6Ω；故C错误，符合题意，D正确，不符合题意。
故选C。
6．C
【详解】
AB．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故AB错误；
C．由可知，导体的电阻等于导体两端的电压和导体中的电流的比值，这是计算导体电阻的一种方法，故C正确；
D．当导体两端电压为零时，通过导体的电流为零，但电阻是导体本身的一种性质，导体的电阻不为零，故D错误。
故选C。
7．B
【详解】
A．滑动变阻器的接法应该是一上一下，而同时接下面的两个接线柱，当移动滑片时，滑动变阻器的大小不变，故A不符合题意；
B．闭合开关后，当滑片P向左滑动时，滑动变阻器接入的电阻变小，电流变大，故B符合题意；
C．闭合开关后，当滑片P向左滑动时，滑动变阻器接入的电阻变大，电流变小，故C不符合题意；
D．滑动变阻器的接法应该是一上一下，而同时接上面的两个接线柱，当移动滑片时，滑动变阻器的大小不变，故 D不符合题意。
故选B。
8．B
【详解】
由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流，开关S1控制整个电路，开关S2控制电阻R1。
A．因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源电压为
U=U2=I2R2=0.3A×10Ω=3V
故A错误；
B．由
可得，电阻R1的阻值为
故B正确；
C．因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流为
I1=I-I2=0.5A-0.3A=0.2A
故C错误；
D．若断开开关S2，电流表A1只测R2的电流，那么电流表A1示数变小，故D错误。
故选B。
9．C
【详解】
ABC．要探究“一段电路中电流跟电阻的关系”，需要保持该电阻两端的电压大小不变，从图中可以看到，这是一个串联电路，两电阻是串联的，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，即A、B两点间的电阻变大，滑动变阻器接入电路的电阻大小不变，根据串联电路的分压原理可知，电压表的示数也变大，即A、B两点间电阻的电压变大，此时应该增大滑动变阻器的阻值，将滑片适当向右端滑动，使电压表的示数与原来相同；故A、B不符合题意，C符合题意；
D．适当增加电池的节数，这样会使电源电压增大，A、B两点间电阻的电压更加大，不能保持电压不变，不合适；故D不符合题意。
故选C。
10．D
【详解】
AB．根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，ΔU 0和ΔU 2的变化量相等，因此
ΔU 0=ΔU 2
整体可看作串联电路，串联电路中各部分电压之和等于电源电压，而电源电压不变，因此
ΔU 0=ΔU 1=ΔU 2
故AB错误；
CD．因为
R1＞R2
由可知
ΔI1＜ΔI2
当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则
ΔI 0＞ΔI 1
综上分析并结合并联电路的电流规律可知
ΔI 0=ΔI 1+ΔI 2
故C错误，D正确。
故选D。
11．C
【详解】
A．由图甲可知，R1与R2串联接入电路，当当绳子挡住了射向R1的红外线时，R1的电阻变大，由串联电路电阻等比例分压可知，此时R1两端电压变大，R2两端电压变小，即AB两端电压减小，结合图乙可知，当AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；
B．由A中分析可知，当绳子挡住了射向R1的红外线时，此时R2两端电压为2V，因电源电压为12V，故此时R1两端电压为
12V-2V=10V
故由串联电路电阻等比例分压可知，R1的阻值大于R2的阻值，故B错误；
C．由B中分析及图乙可知，绳子没有挡住射向R1的红外线时，此时R1与R2两端电压之比为
U1:U2=6V:6V=1:1
由串联电路电阻等比例分压可知，此时R1与R2的阻值之比为
R1:R2=U1:U2=1:1
绳子挡住了射向R1的红外线时，此时R1与R2两端电压之比为
同理可得，此时R1与R2的阻值之比为
解得，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故C正确；
D．由C中分析可知，绳子没有挡住射向R1的红外线时，R1和R2的阻值相等，故D错误。
故选C。
12．7.5 4.5 变小 0.26
【详解】
[1][2]当滑动变阻器的电阻为0时，电压表示数为0，此时电路中电流最大为0.6A，设电源电压为U，电源电压可表示为
当滑动变阻器的电阻最大时，电压表示数为最大，此时电路中电流最小为0.2A，电源电压可表示为
可解得电源电压为4.5V，定值电阻的阻值为7.5Ω。
[3]当油量增加时，滑片向下运动，滑动变阻器的电阻变小，电源电压和定值电阻阻值不变，根据公式可得电流变大，根据公式可得定值电阻两端电压变大， 根据串联电路中电压的规律可得电压表示数减小。
[4]电流表示数为
13．20 0.3 1.5
【详解】
[1]由电路图可知，两个电阻是串联的，则电路的总电阻
[2]电路中的电流是
[3]串联电路中电流处处相等，电压表测的是R1的电压，则电压表的示数
14．3 1
【详解】
[1][2]当只闭合S1时，相当于r与R1串联，则
①
当只闭合S2时，相当于r与R2串联，则
②
由①②可得
代入数据有
解得
r=1Ω
则电源电压
U=I1(R1+r)=0.2A×(14Ω+1Ω)=3V
15．2 6
【详解】
[1]根据得，R1两端的电压为
U1=IR1=0.2A×10Ω=2V
[2]电源电压为
U=I(R1+R2)=0.2A×(10Ω+20Ω)=6V
16．6 10
【详解】
[1][2]由图甲知道，R1与R2串联，电压表测变阻器的电压，电流表测电路的电流，滑片P在a端时，只有定值电阻连入电路中，此时的电流最大，由图乙知道，此时I1=0.6A，由欧姆定律知道，电源电压
U=I1R1=0.6A×R1 -----①
当滑片在b端时，变阻器的最大电阻与定值电阻串联，电路的电流最小，由图乙知道，此时电流I2=0.2A，电压表示数为U2=4V，由串联电路的规律及欧姆定律知道，电源电压
U=I2R1+U2=0.2A×R1+4V-----②
由①②得U=6V， R1=10Ω
17．0.2 16 40
【详解】
[1]通过该导体的电流为
[2] 该导体的电阻
18．10Ω 20Ω
【详解】
[1]当滑片P在A端时，电流表的示数为0.6A，则说明只有电阻R1接入电路，故电阻R1的阻值为
故电阻R1的阻值为。
[2] 当滑片P移到B端时，电流表的示数为0.2A，则滑动变阻器全部接入，且与电阻R1串联，则总电阻为
滑动变阻器R2的最大阻值分别是
故滑动变阻器R2的最大阻值分别是。
19．2：3
【详解】
已知甲图中电压表V1和V2的示数之比为3：1，电压表V1测量得是R1与R2，电压表V2测量R1，根据串联电路中电路相等，故
则电阻R1与电阻R2关系为
在乙图中，是两电阻并联，A1测量电阻R1，A2测量干路电流，A1的示数为
A2测量干路电流，则干路电流为
则乙图中A1和A2示数之比为
故乙图中A1和A2示数之比为2：3。
答案第1页，共2页
答案第1页，共2页
