第六章电功率错题集（1）2021-2022学年教科版物理九年级上册（有解析）

第六章电功率错题集（1）2021-2022学年教科版物理九年级上册
一、单选题
1．如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（　　）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
2．关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（　　）
A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2
3．有两盏电灯L1和L2，它们分别标有“110V 25W”和“220V 100W”字样，将它们串联接在220伏的电路中，则（　　）
A．加在它们两端的电压之比是1∶2 B．它们的电阻之比是4∶1
C．它们消耗的电功率之比是1∶1 D．相同时间内电流通过它们做的功之比是1∶4
4．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（　　）
A．电源电压U=2.0V B．电压表的最大示数为1.5V
C．定值电阻的阻值R0=1.0Ω D．电路的最大功率为4.5W

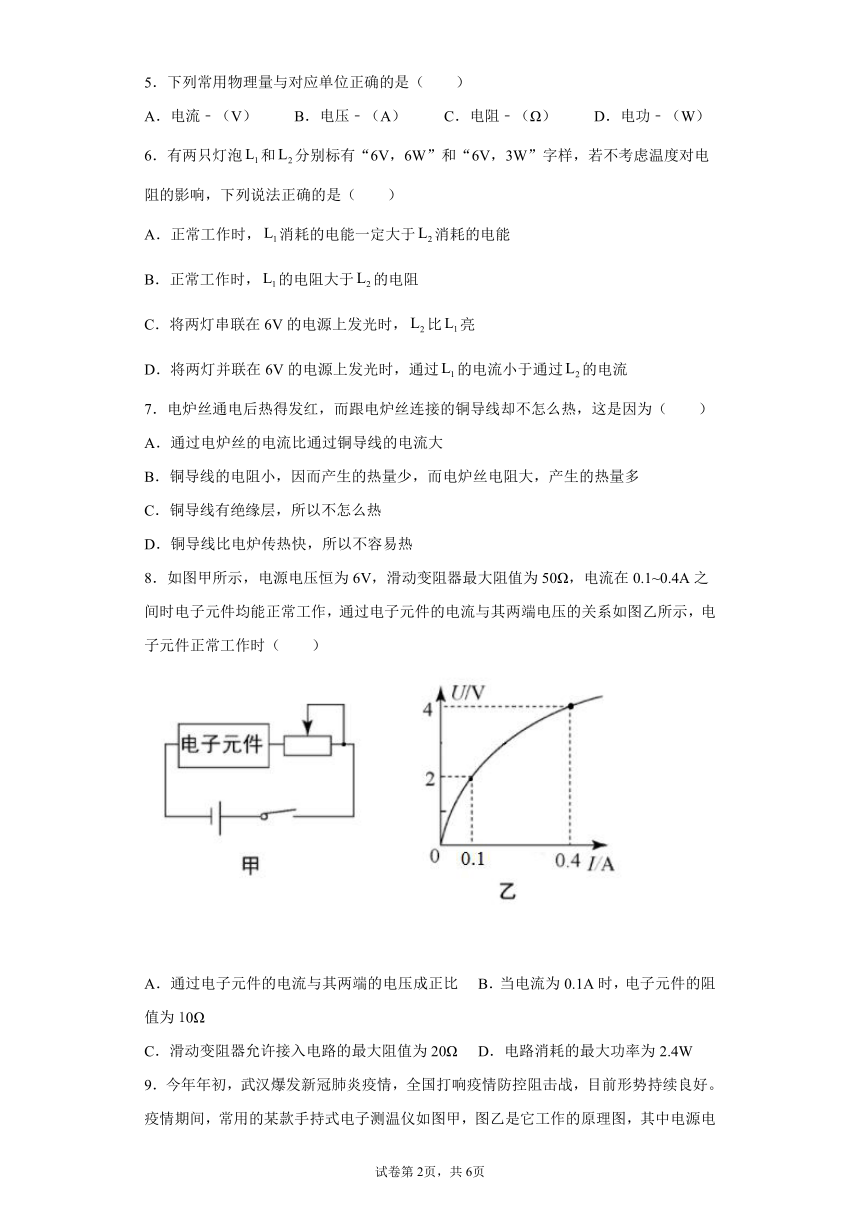

5．下列常用物理量与对应单位正确的是（ ）
A．电流﹣（V） B．电压﹣（A） C．电阻﹣（Ω） D．电功﹣（W）
6．有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流
7．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（　　）
A．通过电炉丝的电流比通过铜导线的电流大
B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多
C．铜导线有绝缘层，所以不怎么热
D．铜导线比电炉传热快，所以不容易热
8．如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）
A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω
C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W

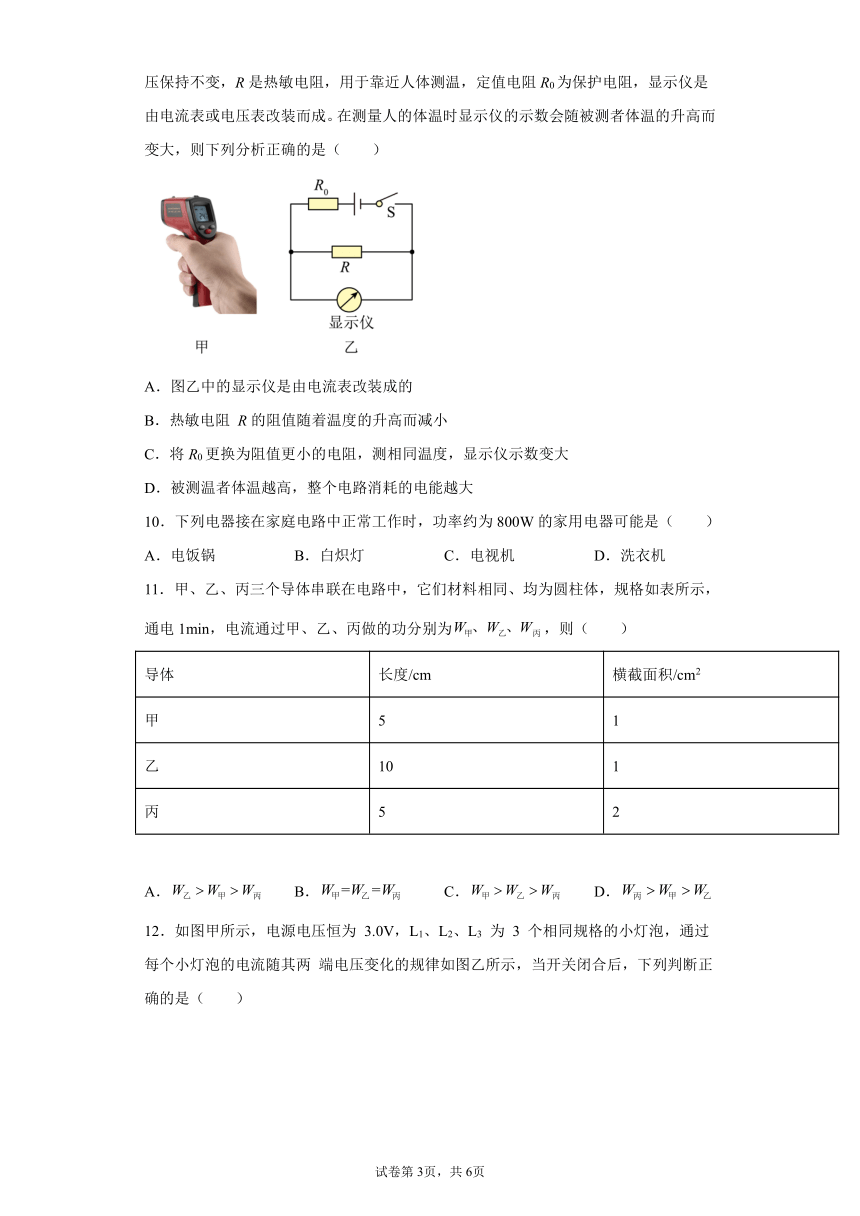

9．今年年初，武汉爆发新冠肺炎疫情，全国打响疫情防控阻击战，目前形势持续良好。疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻 R的阻值随着温度的升高而减小
C．将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大
D．被测温者体温越高，整个电路消耗的电能越大
10．下列电器接在家庭电路中正常工作时，功率约为800W的家用电器可能是（ ）
A．电饭锅 B．白炽灯 C．电视机 D．洗衣机
11．甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示，通电1min，电流通过甲、乙、丙做的功分别为，则（　　）
导体 长度/cm 横截面积/cm2
甲 5 1
乙 10 1
丙 5 2
A． B． C． D．

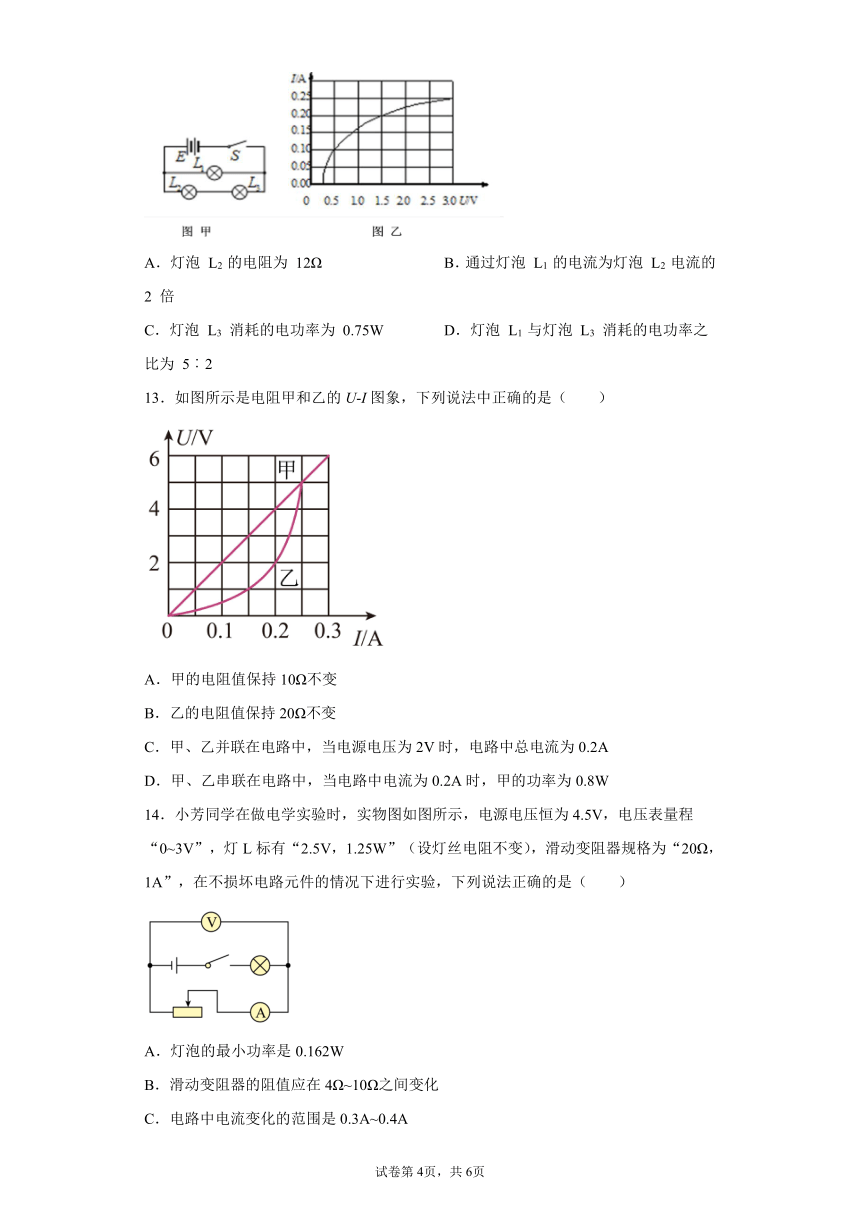

12．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（　　）
A．灯泡 L2 的电阻为 12Ω B．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍
C．灯泡 L3 消耗的电功率为 0.75W D．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2
13．如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（　　）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路中总电流为0.2A
D．甲、乙串联在电路中，当电路中电流为0.2A时，甲的功率为0.8W
14．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（　　）
A．灯泡的最小功率是0.162W
B．滑动变阻器的阻值应在4Ω~10Ω之间变化
C．电路中电流变化的范围是0.3A~0.4A

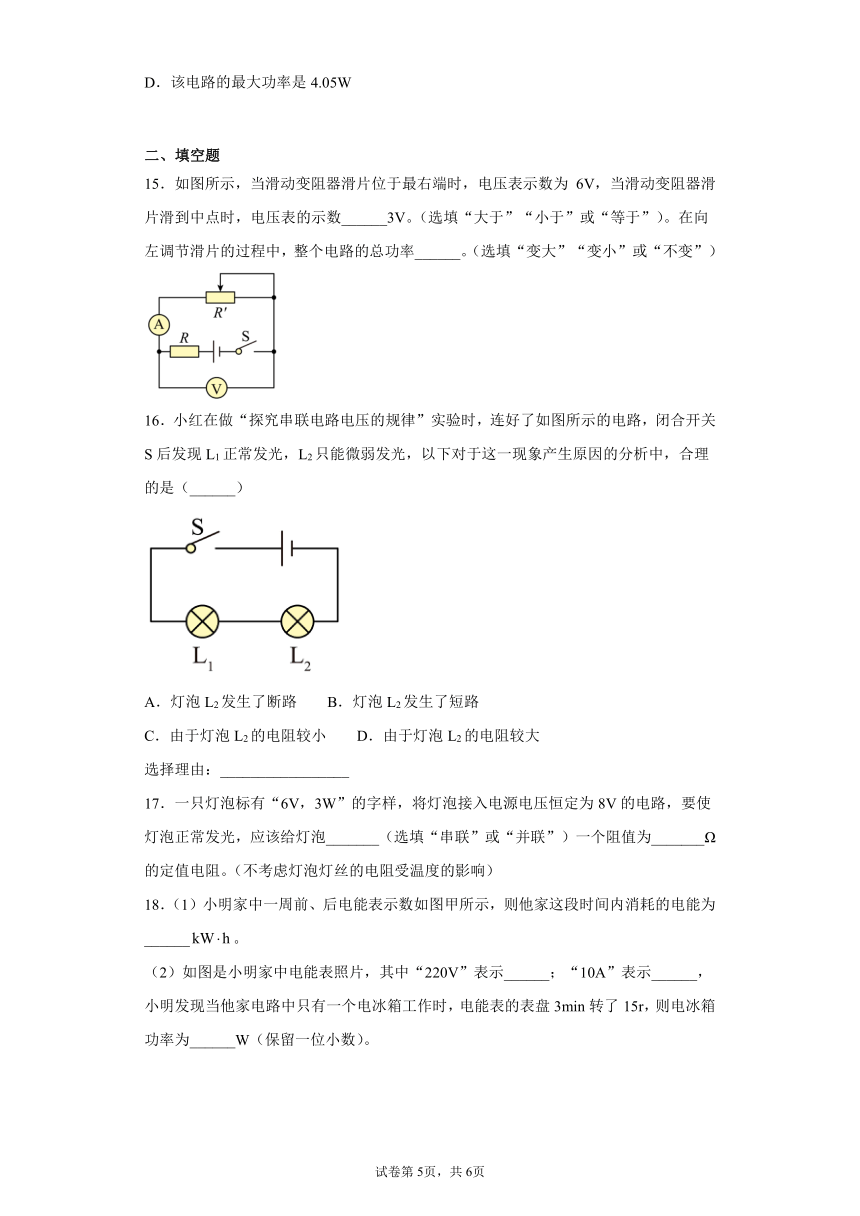

D．该电路的最大功率是4.05W
二、填空题
15．如图所示，当滑动变阻器滑片位于最右端时，电压表示数为 6V，当滑动变阻器滑片滑到中点时，电压表的示数______3V。（选填“大于”“小于”或“等于”）。在向左调节滑片的过程中，整个电路的总功率______。（选填“变大”“变小”或“不变”）
16．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（______）
A．灯泡L2发生了断路 B．灯泡L2发生了短路
C．由于灯泡L2的电阻较小 D．由于灯泡L2的电阻较大
选择理由：_________________
17．一只灯泡标有“6V，3W”的字样，将灯泡接入电源电压恒定为8V的电路，要使灯泡正常发光，应该给灯泡_______（选填“串联”或“并联”）一个阻值为_______Ω的定值电阻。（不考虑灯泡灯丝的电阻受温度的影响）
18．（1）小明家中一周前、后电能表示数如图甲所示，则他家这段时间内消耗的电能为______。
（2）如图是小明家中电能表照片，其中“220V”表示______；“10A”表示______，小明发现当他家电路中只有一个电冰箱工作时，电能表的表盘3min转了15r，则电冰箱功率为______W（保留一位小数）。
19．如图是电热饮水机电路原理图，R1＝20Ω，R2＝100Ω，当开关S断开时，饮水机处于________（选填“保温”或“加热”）状态，饮水机的保温功率与加热功率之比为________。
20．电流通过导体，导体会发热的现象叫做电流的 ______效应。当电流一定时，相同时间里导体的电阻越大，产生的热量就 ______。某电热器接在40V的电源上，其电阻是100Ω，则通电8min能产生的热量是 ______J。
21．如图所示，电源电压为9V，灯泡L标有“6V 3W”字样，灯丝阻值不变，滑动变阻器最大阻值为18Ω，移动滑片P至某位置，此时灯泡正常发光，则此时滑动变阻器接入电路的电阻___________Ω；将滑动变阻器R的滑片P置于最右端，闭合开关，此时灯泡L的实际功率为___________W。
22．某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器R，使电动机M正常工作，此时电压表的示数为9V，电流表的示数为1A，则该电动机的额定功率为 ___________W；正常工作1min，该电动机M把 ___________J的电能转换为机械能。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【详解】
P在中点时灯泡正常发光，说明此时灯泡两端的电压为9V，变阻器两端的电压为9V，即变阻器的最大阻值R为灯泡电阻RL的两倍，当P移动到最右端时（电阻全连入为R），电流为
即
解得R=12Ω，RL= 6Ω，小灯泡的额定功率
故ACD不符合题意，B符合题意。
故选B。
2．A
【详解】
A．灯L1的电阻
R1==6.25Ω
灯L2的电阻
R2=≈4Ω<6.25Ω
故A正确；
B．灯L1的正常工作电流
I1==0.4A
灯L2的正常工作电流
I2=≈0.9A>0.4A
故B错误；
C．两灯串联时，电流相同，根据公式P=I2R可知，电阻越大，电功率越大，已知
R1>R2
所以
P1>P2
故C错误；
D．两灯并联时，两端的电压相同，根据公式P=可知，电阻越大，电功率越小，已知
R1>R2
所以
P1故D错误。
故选A。
3．C
【详解】
AB．两灯泡的电阻分别为
R1==484Ω
R2==484Ω
则两灯泡的电阻之比
R1∶R2=484Ω∶484Ω=1∶1
将它们串联接在220伏的电路中时，因串联电路中各处的电流相等，它们两端的电压之比
故AB错误；
C．它们消耗的电功率之比
故C正确；
D．相同时间内电流通过它们做的功之比
故D错误。
故选C。
4．D
【详解】
由图甲知：滑动变阻器R与定值电阻R0串联，电流表测串联电路中的电流，电压表测滑动变阻器R两端的电压；
AC．由图乙可得：当电路中电流I1=3A时，滑动变阻器两端电压为零，此时R=0，则电源电压
U=I1R0=3A×R0……①
当电路中电流I2=1A时，滑动变阻器两端电压为1V，则电源电压
U=I2×R0+1V=1A×R0+1V……②
联立①②可得：R0=0.5Ω，U=1.5V；故A、C选项错误；
B．根据串联分压的规律“电阻越大，所分得的电压越大”可知：当滑动变阻器阻值R最大=5Ω时，电压表的示数最大。此时串联电路的总电阻为
R串=R最大+R0=5Ω+0.5Ω=5.5Ω
串联电路的电流为
I串== =
则电压表的最大示数为
U最大=I串R最大=×5Ω=1.36V
故C选项错误；
D．由图乙可知：电路中的最大电流I最大=3.0A，则电路的最大功率为
P最大=UI最大=1.5V×3.0A=4.5W
故D选项正确。
故选D。
5．C
【详解】
A．伏特（V）是电压的基本单位，故A错误；
B．安培（A）是电流的基本单位，故B错误；
C．欧姆（Ω）是电阻的基本单位，故C正确；
D．瓦特（W）是功率的基本单位，故D错误。
故选C。
6．C
【详解】
A．正常工作时，的功率大于的功率，但用电器消耗的电能除跟功率有关之外，还与用电器工作时间有关，所以正常工作时，消耗的电能不一定大于消耗的电能，故A错误；
B．正常工作时，的电阻为
的电阻为
所以正常工作时，的电阻小于的电阻，故B错误；
C．将两灯串联在6V的电源上发光时，两灯的电流相等，且，由可知，两灯的实际功率，所有比亮，故C正确；
D．将两灯并联在6V的电源上发光时，两灯的电压相等，且，由可知，两灯的电流，即通过的电流大于通过的电流，故D错误。
故选C。
7．B
【详解】
根据题意，电炉的电阻丝和连接的铜导线是串联的，通过它们的电流是相等的，而电炉丝电阻要比铜导线的电阻大得多，根据焦耳定律Q=I2Rt，因此在相等的时间内电炉丝放出的热量比铜导线大得多。故ACD不符合题意，B符合题意。
故选B。
8．D
【详解】
A．由乙图可知，通过电子元件的电流与其两端电压的关系不是正比例函数，由此可知通过电子元件的电流与其两端的电压不成正比，故A不符合题意；
B．由乙图可知，当电流为0.1A时，电子元件两端电压为2V，则由欧姆定律可求此时电子元件的阻值为
故B不符合题意；
C．当电路电流最小时，电阻阻值最大，滑动变阻器接入阻值最大，此时电路总电阻为
则滑动变阻器接入最大阻值为
故C不符合题意；
D．电源电压不变，由P=UI可知，电路允许通过电流最大时，电路总功率最大，即0.4A，此时最大功率为
Pmax=U总Imax=6V×0.4A=2.4W
故D符合题意。
故选D。
9．C
【详解】
A．由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故A错误；
B．当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故B错误；
C．温度相同时热敏电阻的阻值不变，将R0更换为阻值更小的电阻，由串联电路分压特点可知，R0两端分得的电压变小，根据串联电路的电压特点可知，R两端的电压越大，因此显示仪示数会变大，故C正确；
D．被测者体温越高，电压表示数越大，根据串联电路分压原理可知，热敏电阻的阻值越大，电路的总电阻越大，由可知电路的电流越小，根据P=UI可知，功率越小，由于时间不知，则根据W=Pt可知无法判定消耗电能的多少，故D错误。
故选C。
10．A
【详解】
A．电饭锅的功率一般较大，在800W左右，A符合题意；
B．白炽灯的额定功率一般小于100W，B不符合题意；
C．电视机的功率约在100W～200W之间，C不符合题意；
D．洗衣机的功率一般在300W～400W之间，D不符合题意。
故选A。
11．A
【详解】
甲乙导体材料和横截面积相同，乙的长度大于甲的长度，乙的电阻大于甲的电阻，甲丙导体材料和长度相同，丙的横截面积大于甲的横截面积，丙的电阻小于甲的电阻，即
R乙＞R甲＞R丙
将它们串联在电路中，电流大小相等，通电1min，根据W=I2Rt可知
W乙＞W甲＞W丙
故选A。
12．D
【详解】
A．如图，L2、L3串联，然后再与L1并联。L2、L3串联，由于两灯的规格相同，所以它们两端电压相等，为
通过它们的电流相等，由图知，电流为
灯泡 L2 的电阻为
故A错误；
B．L1两端电压为3.0V，由图知，通过灯泡 L1 的电流为0.25A，不是灯泡 L2 电流的 2 倍，故B错误；
C．灯泡 L3 消耗的电功率为
故C错误；
D．灯泡 L1 消耗的电功率为
灯泡 L1 与灯泡 L3 消耗的电功率之比为
故D正确。
故选D。
13．D
【详解】
A．由图可知，甲的图像是经过原点的一条倾斜的直线，说明电流和电压成正比，电阻是定值电阻，当电压为6V时，电流为0.3A，甲的电阻为
故A错误；
B．由图可知，乙的图像是曲线，说明电流和电压不成正比，乙的电阻是变化的，故B错误；
C．甲、乙并联在电路中，电压相等，当电源电压为2V时，由图可知，甲的电流为0.1A，乙的电流为0.2A，则总电流为
故C错误；
D．甲、乙串联在电路中，电流相等，当电路中电流为0.2A时，由图可知，甲的电压为4V，故甲的功率为
故D正确。
故选D。
14．B
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路中电流。
ACD．灯泡正常发光时电路中的电流
因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为1A，所以，在不损坏电路元件的情况下，电路中的最大电流
I大=I额=0.5A
此时灯泡正常发光；该电路中电流的最大功率
P大=UI大=4.5V×0.5A=2.25W
灯泡的电阻和此时电路中的总电阻分别为
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R滑小=R总-RL=9Ω-5Ω=4Ω
当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压
UL=U-U滑大=4.5V-3V=1.5V
电路中的最小电流
电路中电流范围是0.3A～0.5A，灯泡的最小功率
PL小=ULI小=1.5V×0.3A=0.45W
故ACD错误；
B．滑动变阻器接入电路中的最大阻值
则滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确。
故选B。
15．大于 变大
【详解】
[1]设图中的阻值为2R1，此时电流为I1，由欧姆定律变形公式得
6V=I1×2R1
即
I1×R1=3V
当滑动变阻器滑片滑到中点时，电路总电阻变小，电路电流变大，设为I2，则I2＞I1，此时滑动变阻器两端电压
＞3V
故当滑动变阻器滑片滑到中点时，电压表的示数大于3V。
[2]电路的总功率，在向左调节滑片的过程中，电源电压不变，电路中电流一直增大，故电路的总功率变大。
16．C 当L1、L2串联时，流过两灯电流相等，由可知电阻小的灯实际功率小，由题可知，L2发光微弱，说明L2的实际功率比L1小，所以L2电阻小。
【详解】
[1][2]A．灯泡L2发生了断路时，两灯泡均不能发光，故A错误；
B．灯泡L2发生了短路时，L2不能发光，故B错误；
CD．两灯泡串联，L1正常发光，L2只能微弱发光，说明灯L1的实际功率较大，灯L2的实际功率较小；但因两灯泡串联，通过两灯的电流相等，根据可知，L1的电阻较大，L2的电阻较小，故D错误， C正确。
故选C。
17．串联 4
【详解】
[1][2]一只灯泡标有“6V，3W”的字样，表示灯泡的额定电压为6V。将灯泡接入电源电压恒定为8V的电路，要使灯泡正常发光，灯泡两端的电压应该是6V，所以需要再串联一个电阻分压，由串联电路电压的规律，那么定值电阻的电压
U1＝U﹣UL＝8V﹣6V＝2V
根据P＝UI可知，此时电路中电流
I＝＝＝0.5A
根据欧姆定律可知，定值电阻的阻值
R1＝＝＝4Ω
18．41.8 电能表在220V的电路中使用 额定最大电流 100
【详解】
（1）[1]小明家这周共消耗的电能
W=823.3kW h-781.5kW h=41.8kW h
（2）[2][3]电能表表盘上的参数220V是指该电能表要接在220V的电路中使用；10A是表示允许通过的最大电流为10A。
[4]电能表的表盘3min转了15r，则电冰箱在这段时间内消耗的电能是
由 知道，电冰箱功率
19．保温 1∶6
【详解】
[1]当S断开时，R1与R2串联，此时总电阻最大，由可知，电路中的总功率最小，饮水机处于保温状态。
[2]当开关S闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路中的总功率最大，此时饮水机处于加热状态，加热功率为
饮水机处于保温状态时，R1与R2串联，保温功率为
饮水机的保温功率与加热功率之比
20．热 越大 7680
【详解】
[1][2]电流通过导体，导体会发热的现象叫做电流的热效应，当电流一定时，导体的电阻越大，产生的热量就越多。
[3]电热器是纯电阻电路，电流做功全部用来产生热量，电热器产生的热量
21．6Ω 1.08W
【详解】
[1]由图可知，灯泡、滑动变阻器串联，移动滑片P至某位置时，此时灯泡正常发光，由可得此时电路电流
根据串联分压可知此时滑动变阻器两端电压为
U滑=U-U额=9V-6V=3V
由可得此时滑动变阻器接入阻值
[2]滑动变阻器R的滑片P置于最右端，此时滑动变阻器接入阻值最大为18Ω，由可得灯泡阻值
则电路总电阻
此时电路电流
故灯泡的实际功率
22．9 480
【详解】
[1]该电动机的额定功率为
P=UI=9V×1A=9W
[2]机械能为
