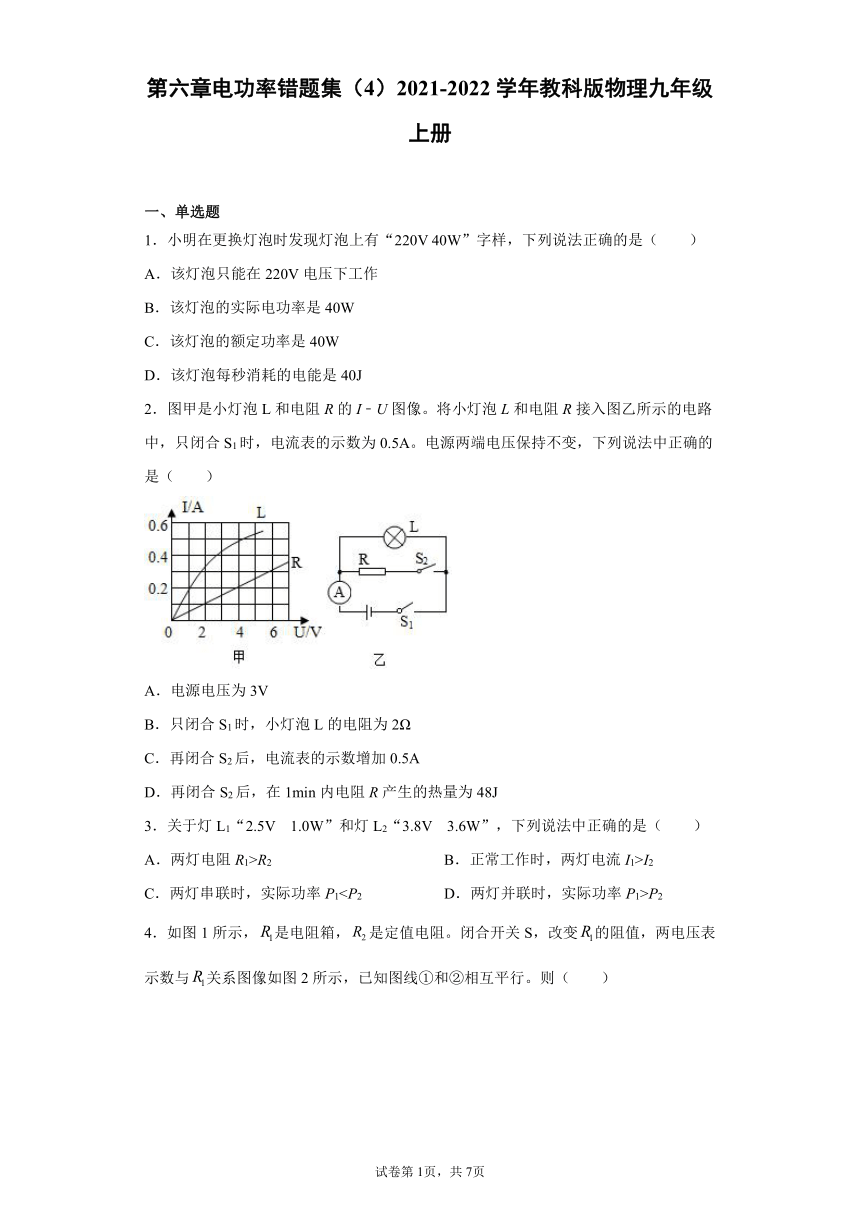

第六章电功率错题集（4）2021-2022学年教科版物理九年级上册（有解析）

第六章电功率错题集（4）2021-2022学年教科版物理九年级上册
一、单选题
1．小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际电功率是40W
C．该灯泡的额定功率是40W
D．该灯泡每秒消耗的电能是40J
2．图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）
A．电源电压为3V
B．只闭合S1时，小灯泡L的电阻为2Ω
C．再闭合S2后，电流表的示数增加0.5A
D．再闭合S2后，在1min内电阻R产生的热量为48J
3．关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（　　）
A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2

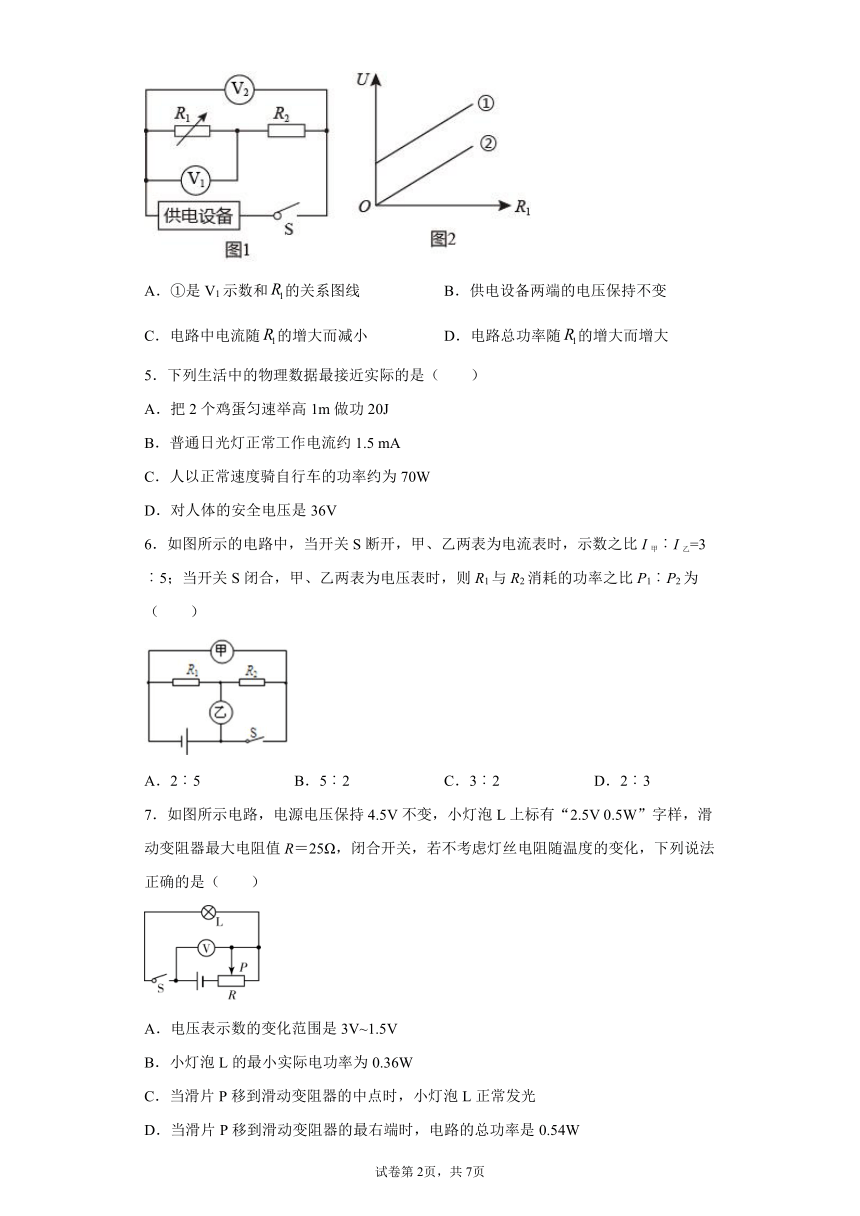

4．如图1所示，是电阻箱，是定值电阻。闭合开关S，改变的阻值，两电压表示数与关系图像如图2所示，已知图线①和②相互平行。则（　　）
A．①是V1示数和的关系图线 B．供电设备两端的电压保持不变
C．电路中电流随的增大而减小 D．电路总功率随的增大而增大
5．下列生活中的物理数据最接近实际的是（　　）
A．把2个鸡蛋匀速举高1m做功20J
B．普通日光灯正常工作电流约1.5 mA
C．人以正常速度骑自行车的功率约为70W
D．对人体的安全电压是36V
6．如图所示的电路中，当开关S断开，甲、乙两表为电流表时，示数之比I甲︰I乙=3︰5；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1︰P2为（　　）
A．2︰5 B．5︰2 C．3︰2 D．2︰3
7．如图所示电路，电源电压保持4.5V不变，小灯泡L上标有“2.5V 0.5W”字样，滑动变阻器最大电阻值R＝25Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）
A．电压表示数的变化范围是3V~1.5V
B．小灯泡L的最小实际电功率为0.36W
C．当滑片P移到滑动变阻器的中点时，小灯泡L正常发光
D．当滑片P移到滑动变阻器的最右端时，电路的总功率是0.54W

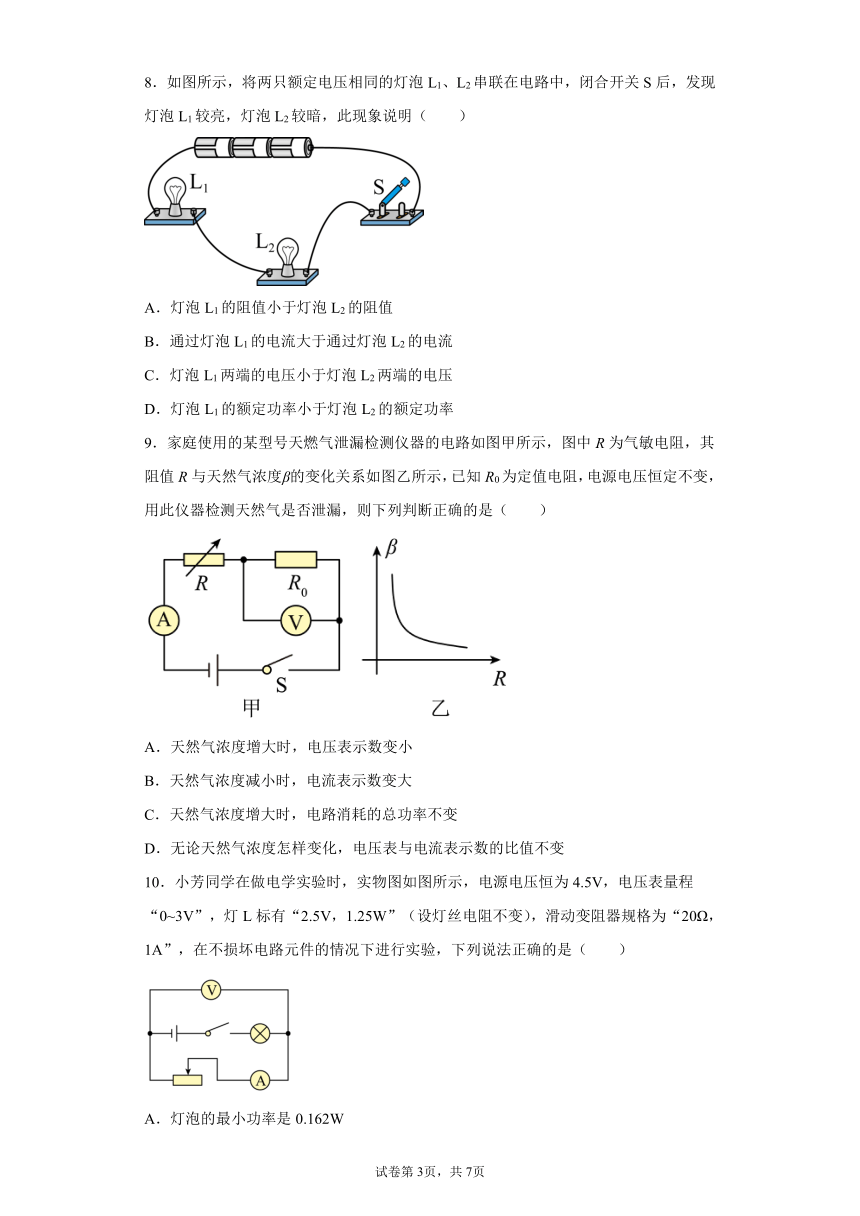

8．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（　　）
A．灯泡L1的阻值小于灯泡L2的阻值
B．通过灯泡L1的电流大于通过灯泡L2的电流
C．灯泡L1两端的电压小于灯泡L2两端的电压
D．灯泡L1的额定功率小于灯泡L2的额定功率
9．家庭使用的某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（　　）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率不变
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
10．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（　　）
A．灯泡的最小功率是0.162W
B．滑动变阻器的阻值应在4Ω~10Ω之间变化
C．电路中电流变化的范围是0.3A~0.4A
D．该电路的最大功率是4.05W

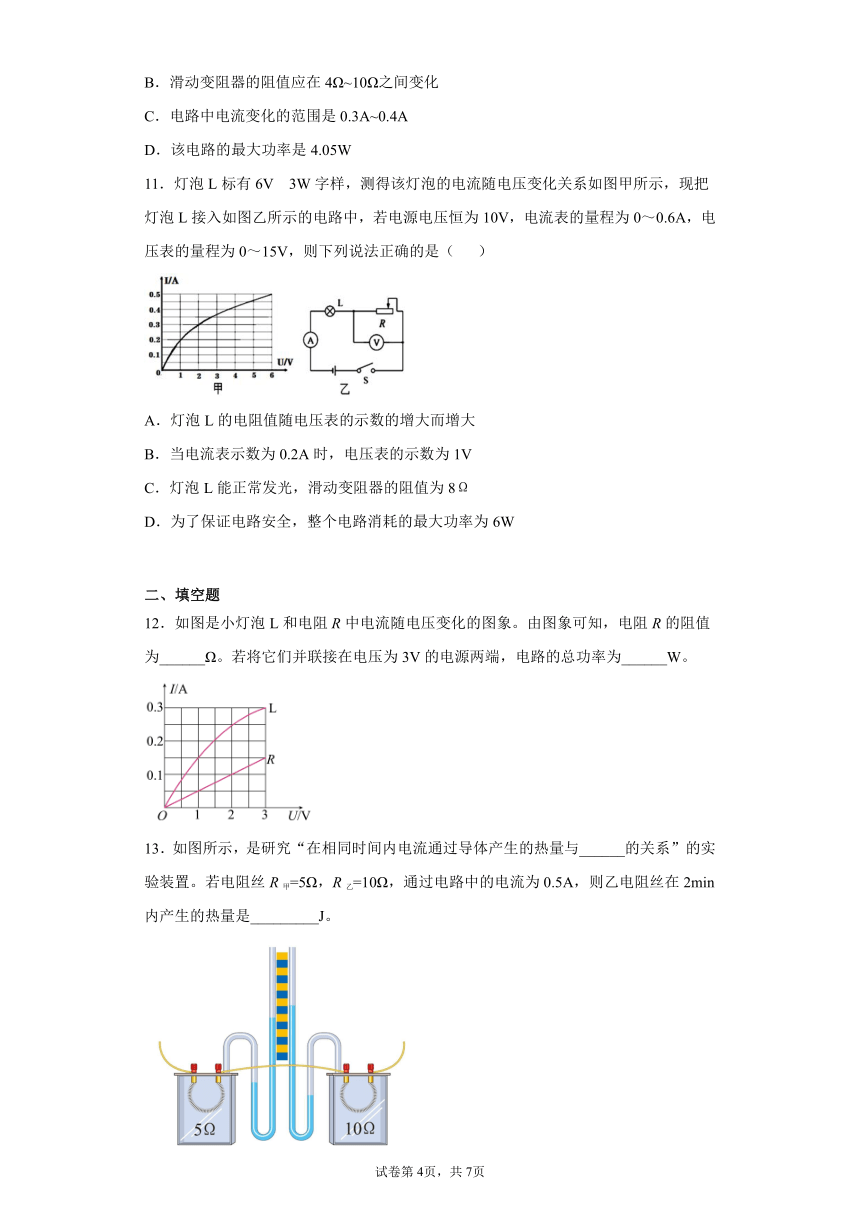

11．灯泡L标有6V 3W字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为0～0.6A，电压表的量程为0～15V，则下列说法正确的是（ ）
A．灯泡L的电阻值随电压表的示数的增大而增大
B．当电流表示数为0.2A时，电压表的示数为1V
C．灯泡L能正常发光，滑动变阻器的阻值为8Ω
D．为了保证电路安全，整个电路消耗的最大功率为6W
二、填空题
12．如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为______Ω。若将它们并联接在电压为3V的电源两端，电路的总功率为______W。
13．如图所示，是研究“在相同时间内电流通过导体产生的热量与______的关系”的实验装置。若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则乙电阻丝在2min内产生的热量是_________J。

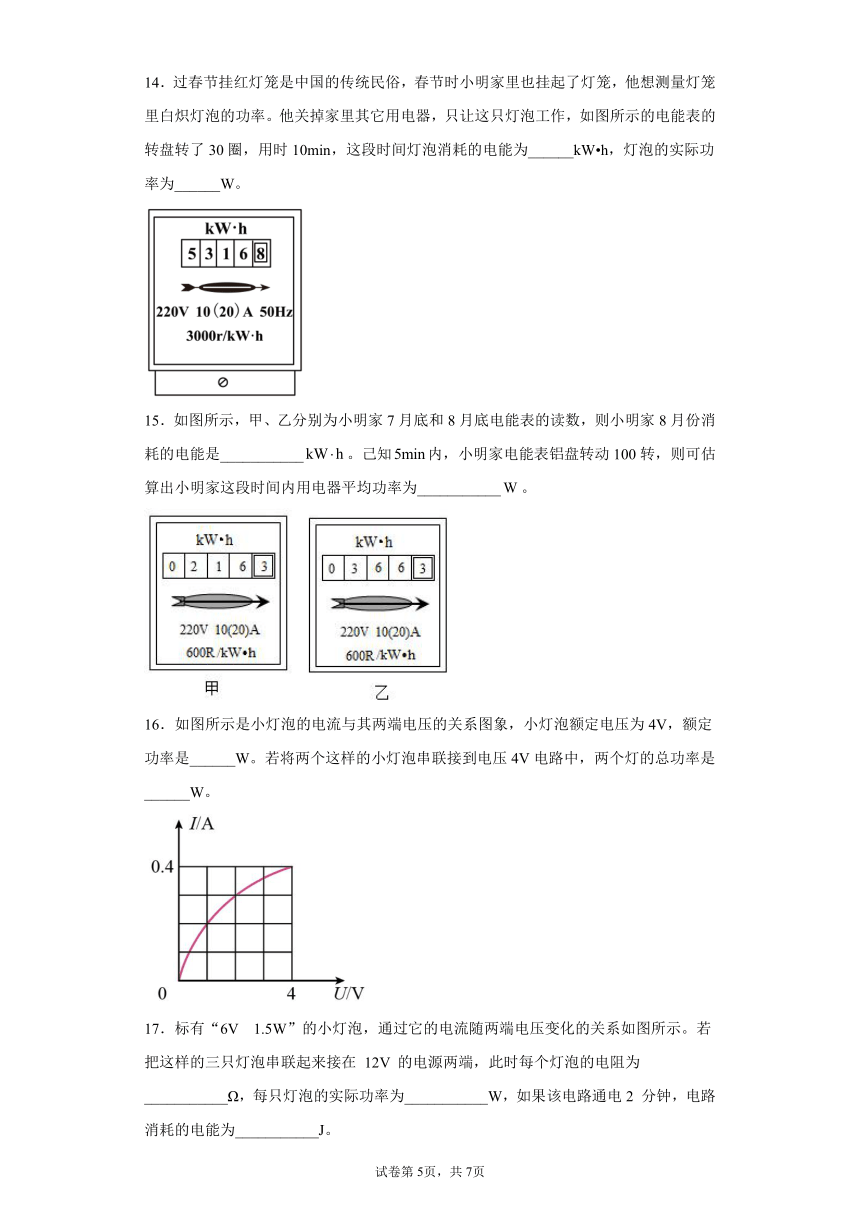

14．过春节挂红灯笼是中国的传统民俗，春节时小明家里也挂起了灯笼，他想测量灯笼里白炽灯泡的功率。他关掉家里其它用电器，只让这只灯泡工作，如图所示的电能表的转盘转了30圈，用时10min，这段时间灯泡消耗的电能为______kW h，灯泡的实际功率为______W。
15．如图所示，甲、乙分别为小明家7月底和8月底电能表的读数，则小明家8月份消耗的电能是___________。己知内，小明家电能表铝盘转动100转，则可估算出小明家这段时间内用电器平均功率为___________。
16．如图所示是小灯泡的电流与其两端电压的关系图象，小灯泡额定电压为4V，额定功率是______W。若将两个这样的小灯泡串联接到电压4V电路中，两个灯的总功率是______W。
17．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。若把这样的三只灯泡串联起来接在 12V 的电源两端，此时每个灯泡的电阻为___________Ω，每只灯泡的实际功率为___________W，如果该电路通电2 分钟，电路消耗的电能为___________J。
18．如图所示的电路中，电阻R1的阻值为8Ω，当开关闭合后，电压表V1的示数为4V，V2的示数为2V，通过电阻R1的电流为______A，电路在1min内产生的热量是______J。
19．一个容积2 L电热水壶，其铭牌标有“220 V　1 100 W”，该电热水壶正常工作时，发热板的电阻是_________Ω，小明家安装的电能表表盘村有3000r/（kW·h）；若小明家中只有热水壶在工作，在2 min内电能表的转盘转了90转，此时该水壶的实际功率___________。
20．某家庭电能表如图所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为______J，空调的电功率是______W。
21．电饭煲、电水壶和电熨斗分别标有“220V 1000V”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，______（选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多，标有“220V 1000W”的电饭煲正常工作0.3h，电流所做的功为______kW·h。
22．如图甲所示，是某种电热饮水机的简化电路示意图，图乙是它的有关参数。它有加热和保温两种工作状态（由机内温控开关S0自动控制），当开关S，S0闭合时，饮水机处于______状态（填“加热“或“保温“），R2的电阻是______Ω。
23．如图所示，电源电压为9V，灯泡L标有“6V 3W”字样，灯丝阻值不变，滑动变阻器最大阻值为18Ω，移动滑片P至某位置，此时灯泡正常发光，则此时滑动变阻器接入电路的电阻___________Ω；将滑动变阻器R的滑片P置于最右端，闭合开关，此时灯泡L的实际功率为___________W。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
【详解】
A．“220V”为该灯泡正常工作时的电压（额定电压），但该灯泡工作时的电压（实际电压）可以略高于220V，或小于等于220V，故A错误；
BC．“40W”表示该灯泡的额定功率为40W，灯在220V电压下正常工作时，灯泡的实际功率才等于额定功率40W；若灯泡的电压不等于220V，则该灯泡的实际功率不是40W，故B错误，C正确；
D．由于不确定灯泡工作时的实际电压，则无法确定灯泡工作时的实际功率，所以无法确定该灯泡每秒钟消耗的电能，故D错误。
故选C。
2．D
【详解】
AB．只闭合S1时，电路为灯泡L的简单电路，电流表测电路中的电流，电流表的示数为0.5A，由图甲可知，此时灯泡两端的电压UL=4V，电源电压为4V，小灯泡L的电阻
故AB错误；
C．由图甲可知，R两端的电压
UR=6V，IR=0.3A
R的阻值为
再闭合S2后，灯泡L与电阻R并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过小灯泡L的电流不变，由并联电路电流的关系可知电流表的示数增加
故C错误；
D．再闭合S2后，在1min内电阻R产生的热量为
Q=W=UIR1t=4V×0.2A×60s=48J
故D正确。
故选D。
3．A
【详解】
A．灯L1的电阻
R1==6.25Ω
灯L2的电阻
R2=≈4Ω<6.25Ω
故A正确；
B．灯L1的正常工作电流
I1==0.4A
灯L2的正常工作电流
I2=≈0.9A>0.4A
故B错误；
C．两灯串联时，电流相同，根据公式P=I2R可知，电阻越大，电功率越大，已知
R1>R2
所以
P1>P2
故C错误；
D．两灯并联时，两端的电压相同，根据公式P=可知，电阻越大，电功率越小，已知
R1>R2
所以
P1故D错误。
故选A。
4．D
【详解】
A．V1测电阻箱电压，V2测电阻箱和定值电阻总电压，①不从原点开始，应该包含定值电阻电压，所以①表示V2，②表示V1，故A不符合题意；
B．V2测总电压，由图可知，供电设备电压变大，故B不符合题意；
CD．两电压表示数之差等于定值电阻的电压，图线①和②相互平行，说明定值电阻两端电压不变，根据，通过定值电阻的电流大小不变，则电路中电流不变。供电设备电压变大，根据P=UI，电路总功率随的增大而增大，故C不符合题意，D符合题意。
故选D。
5．C
【详解】
A．托起2个鸡蛋的力约1N，将2个鸡蛋匀速举高1m做功约
故A不符合题意；
B．普通日光灯正常工作电功率约40W，电流约
故B不符合题意；
C.．人以正常速度骑自行车1s钟做的功约为70J，功率约为
故C符合题意；
D．对人体的安全电压是不高于36V，故D不符合题意。
故选C。
6．C
【详解】
如图所示，当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测R2支路电流，电流表乙测干路电流，两电阻两端电压相等，故两电阻的阻值之比为
当开关S闭合，甲、乙两表为电压表时，两电阻串联，通过两电阻的电流相等，则R1与R2消耗的功率之比P1︰P2为
故C符合题意，ABD不符合题意。
故选C。
7．D
【详解】
ABC．由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。灯泡正常发光时，电压表的示数UL=2.5V，因串联电路中各处的电流相等，所以，此时电路中的电流
因串联电路中总电压等于各分电压之和，所以，此时R两端的电压
UR=U-UL=4.5V-2.5V=2V
滑动变阻器接入电路中的电阻
所以，滑片P移到滑动变阻器的中点（12.5Ω）时，小灯泡L不能正常发光，灯泡的电阻
当滑片P移到滑动变阻器的最右端时，接入电路中的电阻最大，电压表的示数最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流
电压表的最小示数
UL′=I′RL=0.12A×12.5Ω=1.5V
所以，电压表示数的变化范围是1.5V～2.5V，小灯泡L的最小实际电功率
PL小=UL′I′=1.5V×0.12A=0.18W
故ABC错误；
D．电路的总功率
P=UI′=4.5V×0.12A=0.54W
故D正确。
故选D。
8．D
【详解】
AB．由于两灯串联在电路中，所以通过小灯泡的电流相同；开关闭合后，灯泡L1较亮，灯泡L2较暗，说明前者的实际功率大，由P=I2R知，电流相同时，功率越大，阻值越大，因此灯L1的阻值要大于灯L2的阻值，故AB错误；
C．通过两灯的电流相同，而L1的阻值要大于L2的阻值，由U=IR可知，灯L1两端的实际电压要大一些，故C错误；
D．由A知：R1＞R2，那么在额定电压相同时，由P=知，阻值越大，其额定功率越小，即灯L1的额定功率要小于灯L2的额定功率，故D正确。
故选D。
9．BD
【详解】
由乙图可知，天然气浓度增大时，气敏电阻R的阻值减小，则甲图中总电阻减小，由欧姆定律可得，电路电流增大，故电流表示数增大，由P=UI可得，电路总功率增大，由串联分压可得，定值电阻R0两端电压增大，则电压表示数增大，由于电压表和电流表均测定值电阻，所以电压表与电流表示数的比值不变，故AC错误，BD正确。
故选BD。
10．B
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路中电流。
ACD．灯泡正常发光时电路中的电流
因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为1A，所以，在不损坏电路元件的情况下，电路中的最大电流
I大=I额=0.5A
此时灯泡正常发光；该电路中电流的最大功率
P大=UI大=4.5V×0.5A=2.25W
灯泡的电阻和此时电路中的总电阻分别为
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R滑小=R总-RL=9Ω-5Ω=4Ω
当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压
UL=U-U滑大=4.5V-3V=1.5V
电路中的最小电流
电路中电流范围是0.3A～0.5A，灯泡的最小功率
PL小=ULI小=1.5V×0.3A=0.45W
故ACD错误；
B．滑动变阻器接入电路中的最大阻值
则滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确。
故选B。
11．C
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。
A．由图甲可知，灯泡两端的电压为1V时，电压表的示数为
U′滑=U-U′L=10V-1V=9V
通过灯泡的电流是0.2A，灯泡的电阻
灯泡两端的电压为6V时，电压表的示数为
U滑= U-UL=10V-6V=4V
通过灯泡的电流是0.5A，灯泡正常发光，灯泡的电阻
所以灯泡L的电阻值随电压表的示数的增大而减小，故A错误；
B．由图甲可知，通过灯泡的电流是0.2A，灯泡两端的电压为1V时，电压表的示数为
U′滑=U-U′L=10V-1V=9V
故B错误；
C．灯泡两端的电压为6V时，电压表的示数为
U滑= U-UL=10V-6V=4V
通过灯泡的电流是0.5A，灯泡正常发光，由串联电路电流的规律可知通过变阻器的电流是0.5A，变阻器连入电路的电阻
故C正确；
D．电路中的最大电流是灯泡正常发光时的电流，最大电流为0.5A，整个电路消耗的最大功率
P=UI=10V×0.5A=5W
故D错误。
故选C。
12．20 1.35
【详解】
[1][2]小灯泡L和电阻R并联接在电压为3V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压
UL=UR=3V
由图象可知，通过它们的电流分别为
IL=0.3A，IR=0.15A
电阻R的阻值
因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流
I=IL+IR=0.3A+0.15A=0.45A
电路的总功率
P=UI=3V×0.45A=1.35W
13．电阻 300
【详解】
[1]由图示知，两个不同阻值的电阻丝串联在电路中，则通过电阻丝的电流相等，那么在相同时间内可探究电流通过导体产生的热量与电阻的关系。
[2]乙电阻丝在2min内产生的热量
Q=I2Rt=(0.5A)2×10Ω×2×60s=300J
14．0.01 60
【详解】
[1]从图中可以看到，电能表上有标示，这表示电路中每消耗的电能，电能表转盘3000转，那么转盘转了30圈，灯泡消耗的电能是
这段时间灯泡消耗的电能为。
[2]由[1]解析可知，这段时间灯泡消耗的电能为，所用时间是，根据可知，灯泡的实际功率是
灯泡的实际功率是60W。
15．150 2000
【详解】
[1]由题意可知，8月份消耗的电能为8月底电能表的示数减去7月底电能表的示数，即
W=366.3kW h-216.3kW h=150kW h
[2]由电能表表盘信息可知，电能表铝盘转动100转消耗的电能为
用电器工作时间为
故用电器的平均功率为
16．1.6 1.2
【详解】
[1]由图可知，小灯泡额定电压为4V，通过它的电流是0.4A，小灯泡的额定功率
PL=ULIL=4V×0.4A=1.6W
[2]将两个这样的小灯泡串联接到电压4V电路中，由串联电路的电压的规律可知其中一个小灯泡两端的电压是2V，由图可知，通过小灯泡的电流是0.3A，两个灯的总功率
P=UI=4V×0.3A=1.2W
17．20 0.8 288
【详解】
[1]因为三只灯泡串联且规格相同，所以通过它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，所以三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为U=4V；由图象知道，当U=4V时，I=0.2A，则小灯泡的电阻
[2]小灯泡的实际电功率
P=UI=4V×0.2A=0.8W
[3]该电路通2分钟，电路消耗的电能为
W=UIt=12V×0.2A×2×60s=288J
18．0.5 180
【详解】
[1]分析电路可知，电阻R1和R2串联，电路中电流处处相等，电压表V1测R1的电压，V2测R2的电压，通过电阻R1的电流为
[2]该电路电流做功全部转化为热量，则电路在1min内产生的热量为
19．44 900W
【详解】
[1]电热水壶正常工作时发热板的电阻
[2]电能表的转盘转了90转消耗的电能
此时该水壶的实际功率
20．72000 1200
【详解】
[1]空调消耗的电能为
[2]空调的电功率是
21．电水壶 0.3
【详解】
[1]电饭煲、电水壶和电熨斗三个用电器都为纯电阻，消耗的电能全部转化为热量，从题可知，P电饭煲=1000W，P电水壶=1800W，P电熨斗=500W，即
P电水壶＞P电饭煲＞P电熨斗
而它们正常工作的时间相同，由公式
Q=W=Pt
可知电水壶产生的热量最多。
[2]电流所做的功为
W=Pt=1kW×0.3h=0.3kW·h
22．加热 1170
【详解】
[1]由电路图可知，开关S0断开时，两电阻串联，电路电阻较大；开关S0闭合时，只有电阻R1接入电路；因串联电路中总电阻等于各分电阻之和，所以，当温控开关S0闭合时，电路中的电阻较小，由可知，电压一定时，电热饮水机的功率较大，处于加热状态；当温控开关S0断开时，电路中的电阻较大，电功率较小，饮水机处于保温状态。
[2]电热饮水机处于加热状态时，电路为R1的简单电路，由可得R1的电阻
电饮水机处于保温状态时，R1与R2串联，则由可得电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以R2的电阻
R2=R总-R1=1210Ω-40Ω=1170Ω
23．6Ω 1.08W
【详解】
[1]由图可知，灯泡、滑动变阻器串联，移动滑片P至某位置时，此时灯泡正常发光，由可得此时电路电流
根据串联分压可知此时滑动变阻器两端电压为
U滑=U-U额=9V-6V=3V
由可得此时滑动变阻器接入阻值
[2]滑动变阻器R的滑片P置于最右端，此时滑动变阻器接入阻值最大为18Ω，由可得灯泡阻值
则电路总电阻
此时电路电流
故灯泡的实际功率
