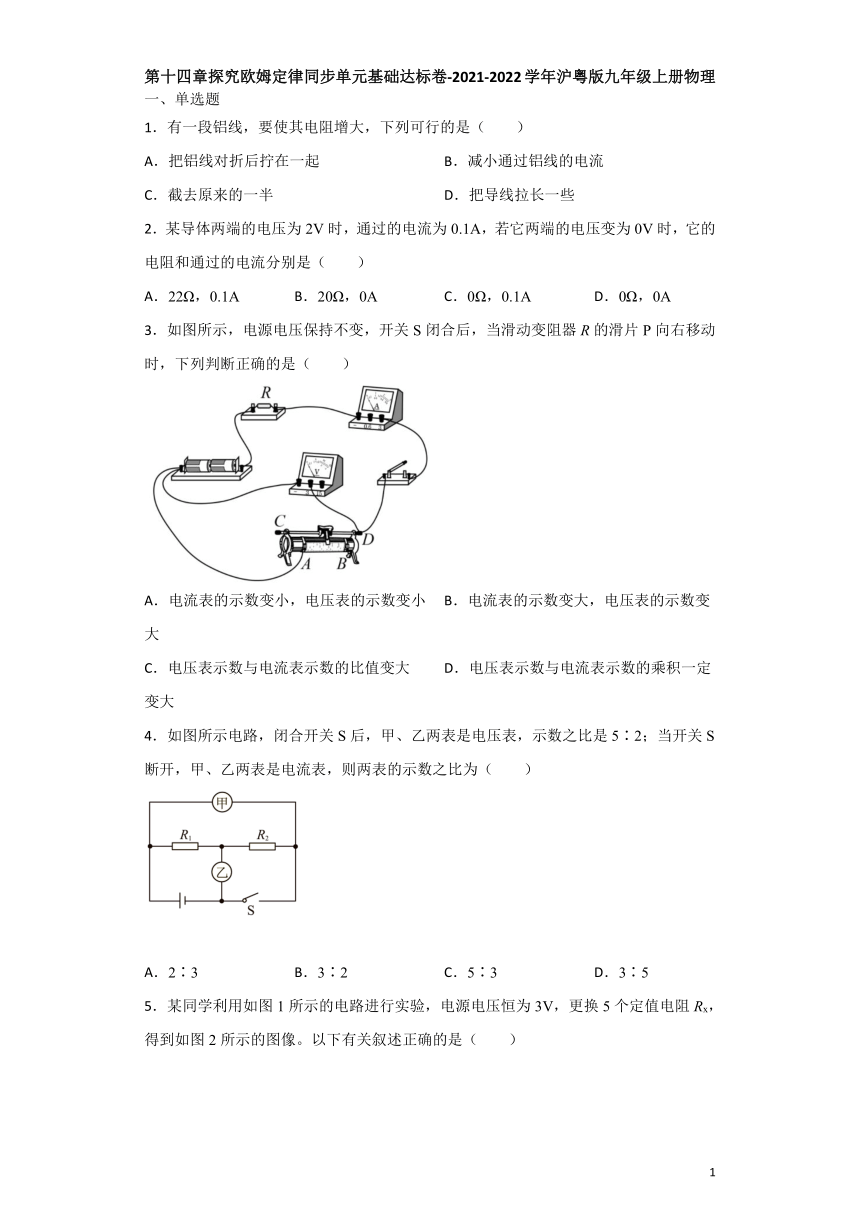

第十四章探究欧姆定律同步单元基础达标卷-2021-2022学年沪粤版九年级上册物理
一、单选题
1.有一段铝线,要使其电阻增大,下列可行的是(  )
A.把铝线对折后拧在一起 B.减小通过铝线的电流
C.截去原来的一半 D.把导线拉长一些
2.某导体两端的电压为2V时,通过的电流为0.1A,若它两端的电压变为0V时,它的电阻和通过的电流分别是(  )
A.22Ω,0.1A B.20Ω,0A C.0Ω,0.1A D.0Ω,0A
3.如图所示,电源电压保持不变,开关S闭合后,当滑动变阻器R的滑片P向右移动时,下列判断正确的是(  )
A.电流表的示数变小,电压表的示数变小 B.电流表的示数变大,电压表的示数变大
C.电压表示数与电流表示数的比值变大 D.电压表示数与电流表示数的乘积一定变大
4.如图所示电路,闭合开关S后,甲、乙两表是电压表,示数之比是5∶2;当开关S断开,甲、乙两表是电流表,则两表的示数之比为(  )
A.2∶3 B.3∶2 C.5∶3 D.3∶5

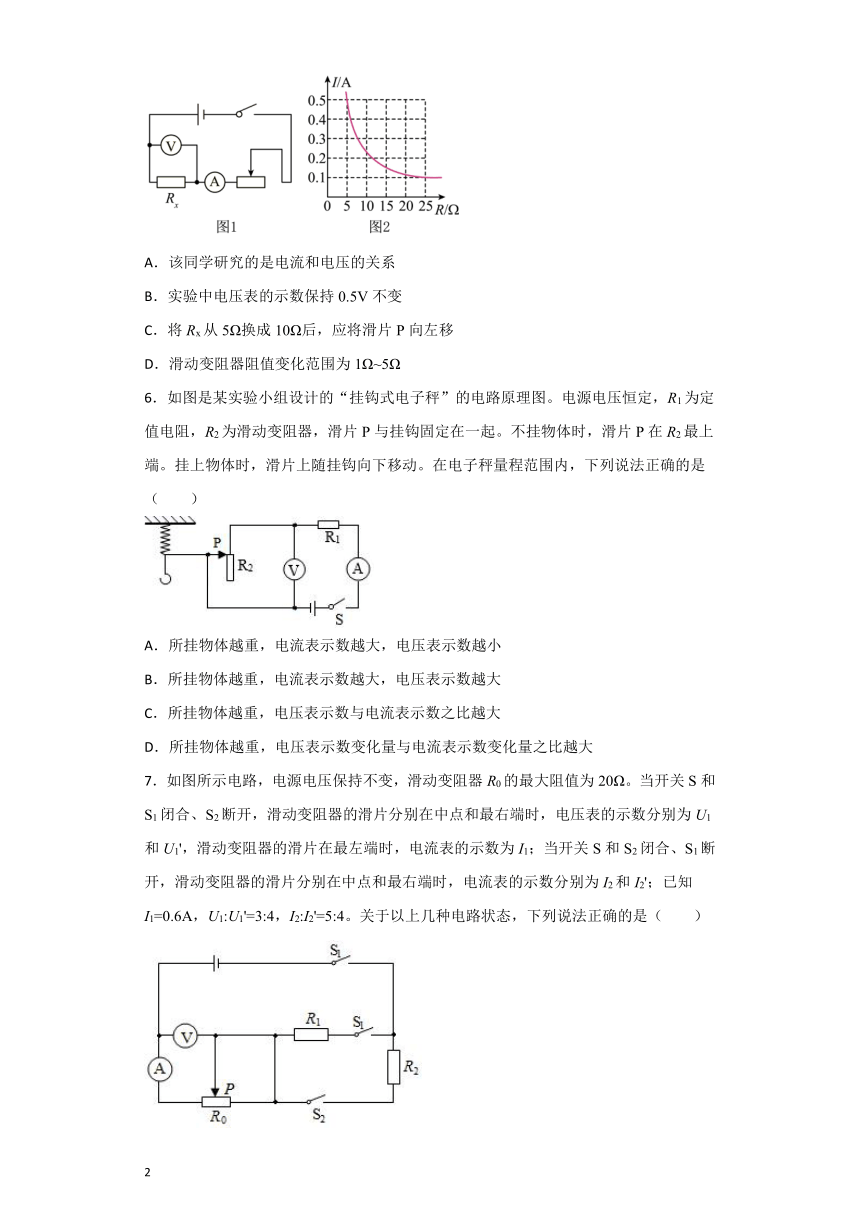

5.某同学利用如图1所示的电路进行实验,电源电压恒为3V,更换5个定值电阻Rx,得到如图2所示的图像。以下有关叙述正确的是(  )
A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持0.5V不变
C.将Rx从5Ω换成10Ω后,应将滑片P向左移
D.滑动变阻器阻值变化范围为1Ω~5Ω
6.如图是某实验小组设计的“挂钩式电子秤”的电路原理图。电源电压恒定,R1为定值电阻,R2为滑动变阻器,滑片P与挂钩固定在一起。不挂物体时,滑片P在R2最上端。挂上物体时,滑片上随挂钩向下移动。在电子秤量程范围内,下列说法正确的是(  )
A.所挂物体越重,电流表示数越大,电压表示数越小
B.所挂物体越重,电流表示数越大,电压表示数越大
C.所挂物体越重,电压表示数与电流表示数之比越大
D.所挂物体越重,电压表示数变化量与电流表示数变化量之比越大
7.如图所示电路,电源电压保持不变,滑动变阻器R0的最大阻值为20Ω。当开关S和S1闭合、S2断开,滑动变阻器的滑片分别在中点和最右端时,电压表的示数分别为U1和U1',滑动变阻器的滑片在最左端时,电流表的示数为I1;当开关S和S2闭合、S1断开,滑动变阻器的滑片分别在中点和最右端时,电流表的示数分别为I2和I2';已知I1=0.6A,U1:U1'=3:4,I2:I2'=5:4。关于以上几种电路状态,下列说法正确的是(  )

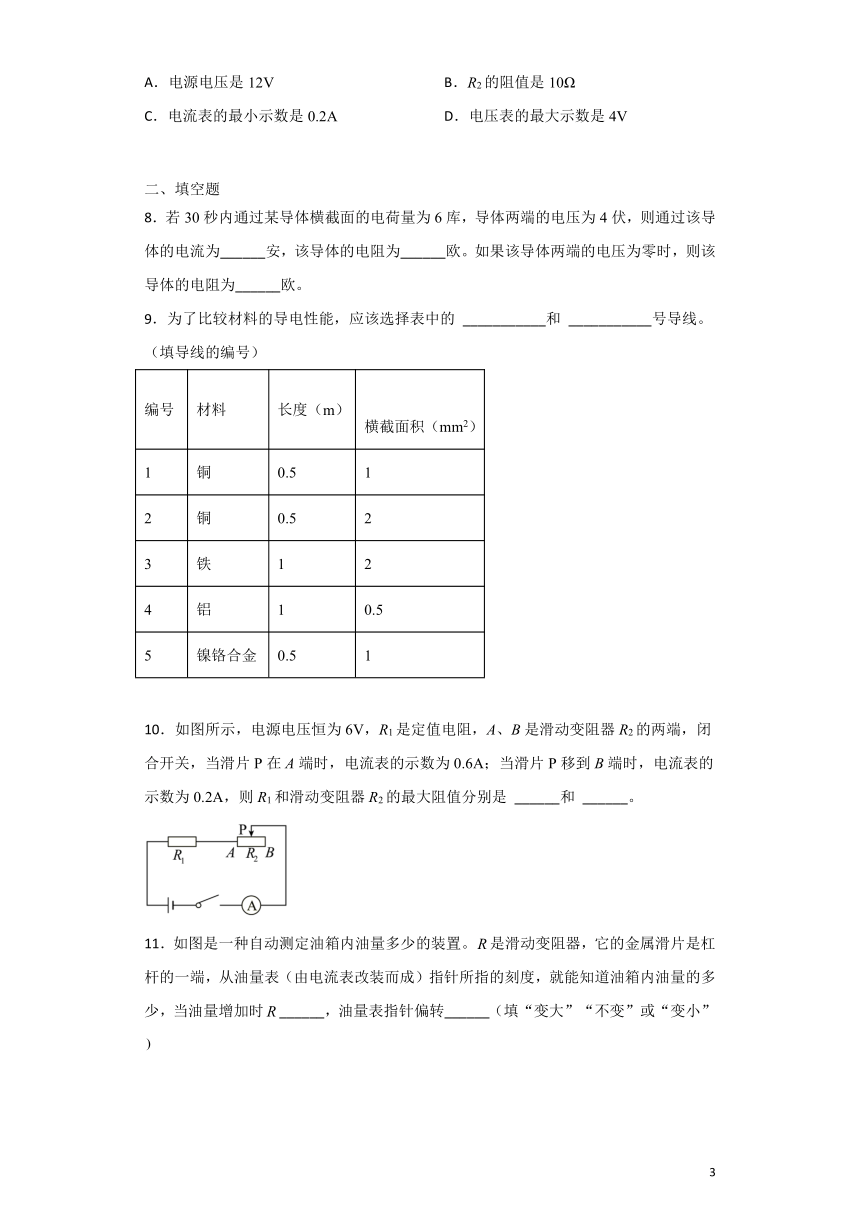

A.电源电压是12V B.R2的阻值是10Ω
C.电流表的最小示数是0.2A D.电压表的最大示数是4V
二、填空题
8.若30秒内通过某导体横截面的电荷量为6库,导体两端的电压为4伏,则通过该导体的电流为______安,该导体的电阻为______欧。如果该导体两端的电压为零时,则该导体的电阻为______欧。
9.为了比较材料的导电性能,应该选择表中的 ___________和 ___________号导线。(填导线的编号)
编号 材料 长度(m) 横截面积(mm2)
1 铜 0.5 1
2 铜 0.5 2
3 铁 1 2
4 铝 1 0.5
5 镍铬合金 0.5 1
10.如图所示,电源电压恒为6V,R1是定值电阻,A、B是滑动变阻器R2的两端,闭合开关,当滑片P在A端时,电流表的示数为0.6A;当滑片P移到B端时,电流表的示数为0.2A,则R1和滑动变阻器R2的最大阻值分别是 ______和 ______。

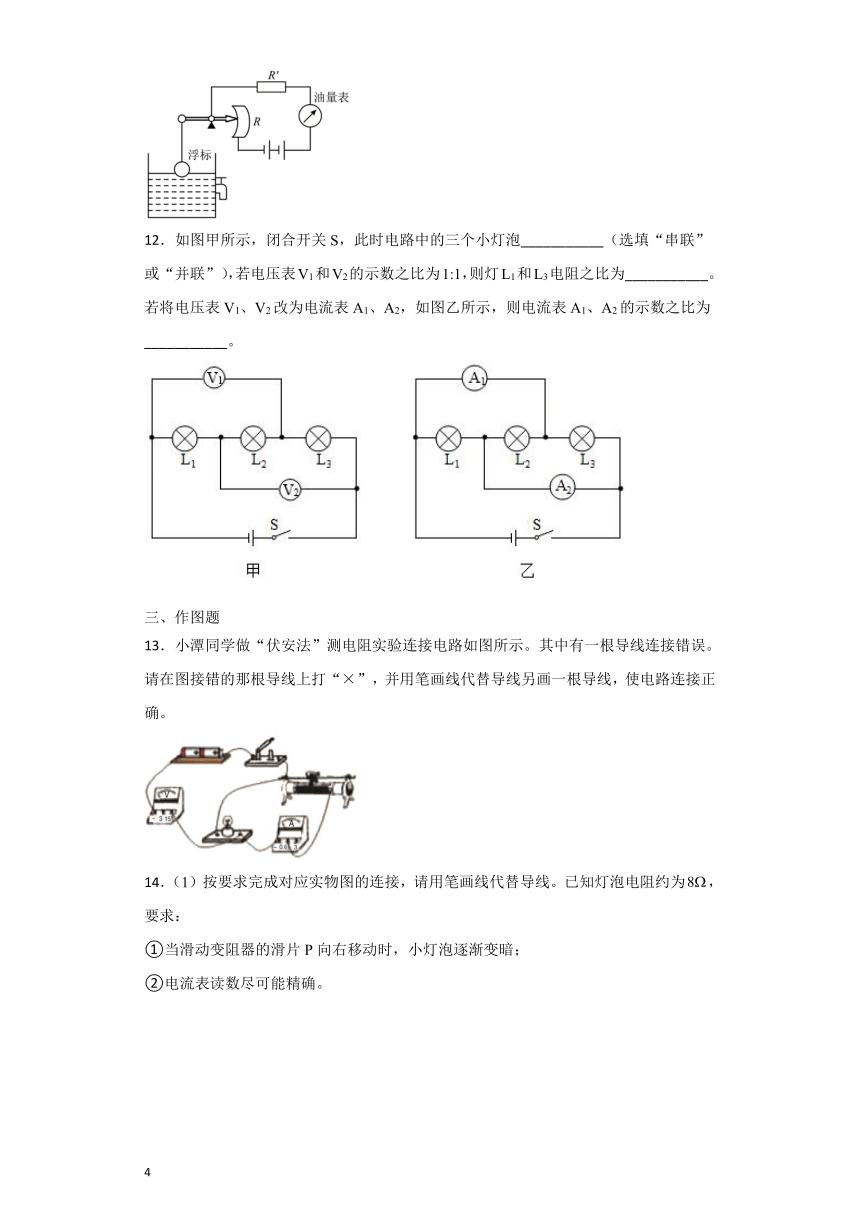

11.如图是一种自动测定油箱内油量多少的装置。是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少,当油量增加时______,油量表指针偏转______(填“变大”“不变”或“变小”
12.如图甲所示,闭合开关S,此时电路中的三个小灯泡___________(选填“串联”或“并联”),若电压表V1和V2的示数之比为1:1,则灯L1和L3电阻之比为___________。若将电压表V1、V2改为电流表A1、A2,如图乙所示,则电流表A1、A2的示数之比为___________。
三、作图题
13.小潭同学做“伏安法”测电阻实验连接电路如图所示。其中有一根导线连接错误。请在图接错的那根导线上打“×”,并用笔画线代替导线另画一根导线,使电路连接正确。
14.(1)按要求完成对应实物图的连接,请用笔画线代替导线。已知灯泡电阻约为,要求:
①当滑动变阻器的滑片P向右移动时,小灯泡逐渐变暗;
②电流表读数尽可能精确。
(2)如图是小华同学进行伏安法测量电阻的实验,你用笔画线代替导线把图中的器材连接成实验电路,并在右边虚线框内画出相应的电路图。电源为三节新干电池,电阻R值约,要求:注意电表量程,滑动变阻器滑片P向左移动时电流表示数增大。
四、实验题
15.某小组同学做“探究导体中电流与电压的关系”实验时,实验室提供的器材有:干电池若干节,电流表、电压表,导体甲、导体乙和导体丙、开关和若干导线等。
(1)在下面画出此实验电路图______;
(2)在研究通过导体甲的电流I与它两端电压U的关系时,他将实验数据记录在表格中。表格中还有几处的数据如图(a)(b)的电表所示,请将表格填写完整______,______ ;
导体甲
实验序号 电压(伏) 电流(安)
1
2 2.8 0.28
3 4.2 0.42
(3)观察表格中的数据,你认为小明同学从第2次实验到第3次实验,需做的实验操作为:______;
(4)分析比较表格中的实验数据得到的初步结论是:______;
(5)探究完成导体甲的电流和电压后,还要继续探究导体乙和导体丙,这样做的目的是:______。
16.为了探究“通过导体的电流与导体电阻的关系”,小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个,阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω,电源电压恒为4.5V,滑动变阻器的最大阻值为30Ω。
(1)闭合开关前,滑动变阻器的滑片移到B端;
(2)小明首先用5Ω电阻进行实验,闭合开关后发现电压表和电流表均正常偏转,滑动变阻器能正常使用,于是小明记录一组实验数据,并在乙图中描点,则阴影部分的面积表示物理量是 ___________,其数值为 ___________(如果有单位,请带上单位);
(3)第2次实验中,他将5Ω电阻换成10Ω,如果滑片仍然停留在第1次实验的位置小明应向 ___________(选填“A”或“B”)端移动滑片,同时,眼睛应注视 ___________(选填“滑片”、“电流表示数”或“电压表示数”);
(4)只用30Ω的滑动变阻器 ___________(选填“能”或“不能”)直接完成5次实验。
17.小吴同学要测定额定电压为3.8V的小灯泡正常发光时的电阻。他选择了一些器材进行实验,其中电源电压为6V恒定,滑动变阻器R1上标有“20Ω 1A”字样。
(1)小吴连成了图甲所示的电路,将滑动变阻器的阻值调到最大,闭合开关,向左移动滑片,发现电流表示数________(选填“变大”、“变小”或“不变”)。
(2)经检查发现电路中有一根导线连接错误,排除故障,重新正确连接电路后,小吴继续进行实验,调节滑动变阻器的滑片,小灯泡正常发光时,电流表示数如图乙所示,小灯泡正常发光时电阻为________Ω。
(3)完成实验后,小吴还想探究“导体中的电流与电阻的关系”,他选取了10Ω、20Ω、40Ω的定值电阻,利用上述器材完成探究。为了使三个电阻单独接入电路都能完成实验,他应控制定值电阻两端的电压不低于________V。通过实验数据可以得出的结论是:电压一定时,导体中的电流与电阻成________。
(4)实验结束后,小吴没有用电流表,又多用了一个滑动变阻器R2(最大阻值用R0表示),他设计如图丙所示电路,测出了额定电压为2.5V的小灯泡正常发光时的电阻,请补全下列步骤:
①闭合开关S,先调节滑动变阻器_______(选填“R1”或“R2”)的滑片到最_______端(选填“左”或“右”),再调节另一滑动变阻器的滑片,直到电压表示数为2.5V时为止,小灯泡正常发光;
②接着______ ,读出这时电压表的示数为U;
③小灯泡正常发光时的电阻表达式R=______。
五、计算题
18.如图所示,电源电压保持不变,已知定值电阻的阻值为,为未知电阻,在只闭合S的情况下,电流表的示数为0.8A;在同时闭合S、S1时,电流表的示数为1.2A。求:
(1)电源电压;
(2)通过的电流;
(3)电阻的阻值。
19.如图所示电路,电源电压12V保持不变,当开关S1、S2同时闭合时,电流表示数为0.3A,当开关S1、S2均断开时,电流表示数为0.1A,R0=20Ω,求
(1)R1和R2的阻值;
(2)当S1和S2都闭合时,电路中的总电流是多少
20.如图甲所示为一个超声波加湿器,如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12 V,定值电阻 R0的阻值为 20 Ω,电流表的量程为0~200 mA,电压表的量程为0~9 V。湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示,其阻值最大为120 Ω(图中未画出)。在电路安全工作的前提下,求:
(1)当电流表的示数为 0.2A时,R接入电路中的阻值是多少Ω?
(2)当电压表示数为8.5V时,通过R0的电流是多少mA?
(3)装置能监测湿度的最大值是百分之多少?
参考答案
1.D2.B3.C4.D5.D6.C7.D
8.0.2 20 20 9.1/5 5/1 10.10Ω 20Ω
11.变小 变大 12.串联 1:1 1:1
13.14.(1);(2) ,
15.
1.4 0.14 断开开关,加接一节电池,将电压表换接到0~15V量程,闭合开关,继续实验
同一导体,通过它的电流与它两端的电压成正比 为了多次实验得出普遍结论
16.定值电阻两端的电压 2V B 电压表示数 不能
17.不变 10 4 反比 R2 左 见解析
18.(1)16V;(2)0.4A;(3)
19.(1)40Ω;80Ω;(2)0.9A
20.(1)40Ω;(2) 175mA;(3)50%
