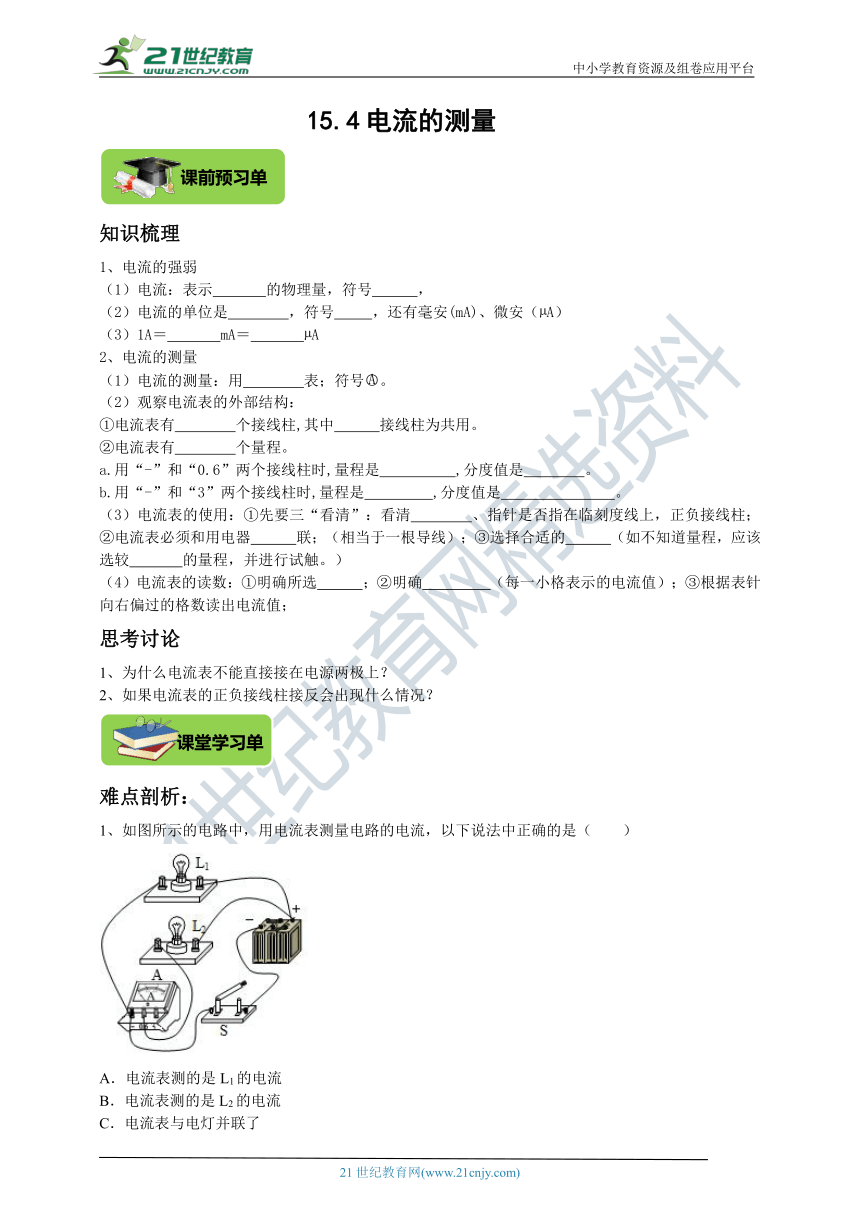

15.4电流的测量
知识梳理
1、电流的强弱
（1）电流：表示 的物理量，符号 ，
（2）电流的单位是 ，符号 ，还有毫安(mA)、微安（ A）
（3）1A＝ mA＝ A
2、电流的测量
（1）电流的测量：用 表；符号。
（2）观察电流表的外部结构：
①电流表有 个接线柱,其中 接线柱为共用。
②电流表有 个量程。
a.用“-”和“0.6”两个接线柱时,量程是 ,分度值是 。
b.用“-”和“3”两个接线柱时,量程是 ,分度值是 。
（3）电流表的使用：①先要三“看清”：看清 、指针是否指在临刻度线上，正负接线柱；②电流表必须和用电器 联；（相当于一根导线）；③选择合适的 （如不知道量程，应该选较 的量程，并进行试触。）
（4）电流表的读数：①明确所选 ；②明确 （每一小格表示的电流值）；③根据表针向右偏过的格数读出电流值；
思考讨论
1、为什么电流表不能直接接在电源两极上？
2、如果电流表的正负接线柱接反会出现什么情况？
难点剖析：
1、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
【解析】
据实物图可知，电流从电源正极出发，分两条路径，一条经过L1、S回到负极；另一条经过L2、电流表、S回到负极；所以此时电流表和L2串联，故测量的是L2的电流，故B正确，ACD错误。
故选：B。
2、小明使用电流表的时候，本应使用“-”和“0.6A”两接线柱，但误将“-”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“-”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
【解析】
本应使用“+”和“0.6”两接线柱，说明电流较小，将“+”和“3”两接线柱接入电路，而电流还是从“+”流入，从“3”流出，说明电流方向正确，指针会正向偏转，只是偏转角度会变小。
故选：B。

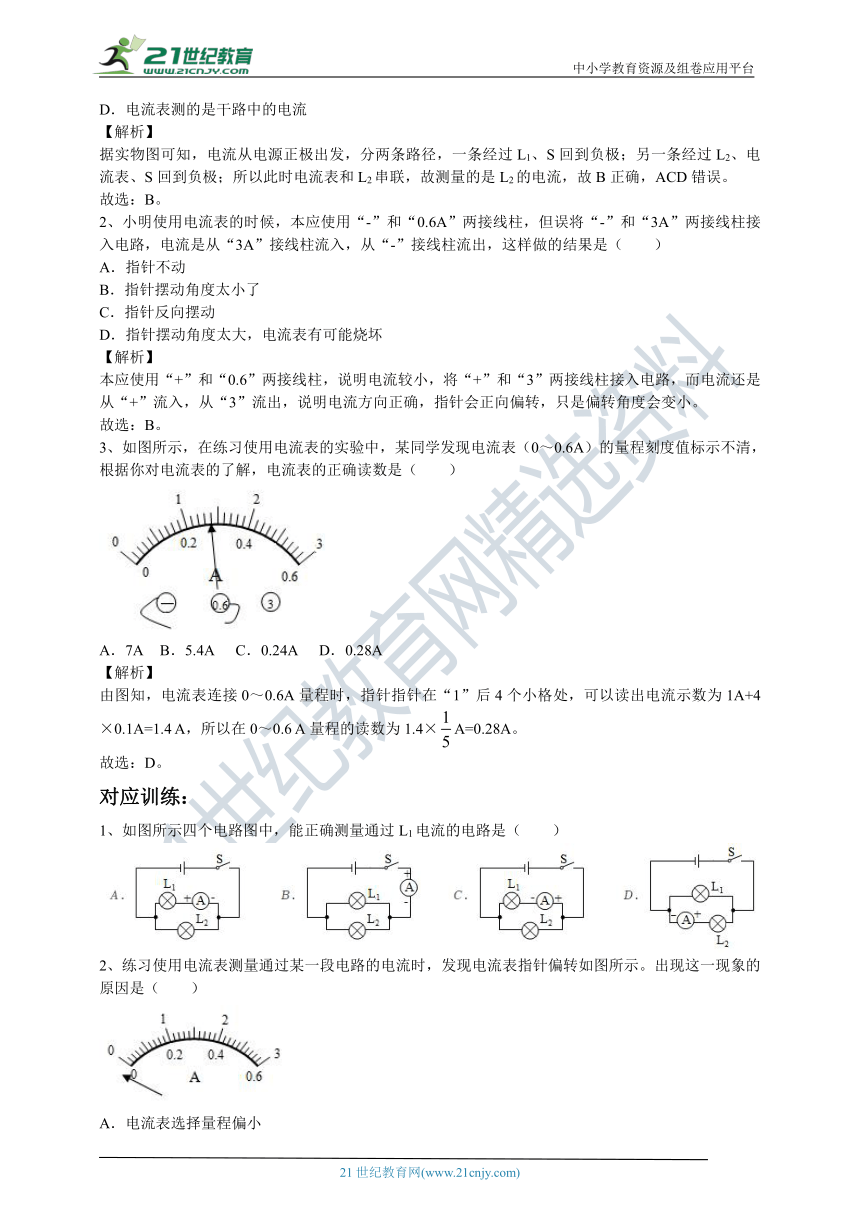

3、如图所示，在练习使用电流表的实验中，某同学发现电流表（0～0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．7A B．5.4A C．0.24A D．0.28A
【解析】
由图知，电流表连接0～0.6A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A=1.4 A，所以在0～0.6 A量程的读数为1.4×A=0.28A。
故选：D。
对应训练：
1、如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
2、练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小
B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路
D．电流表并联在电源两端

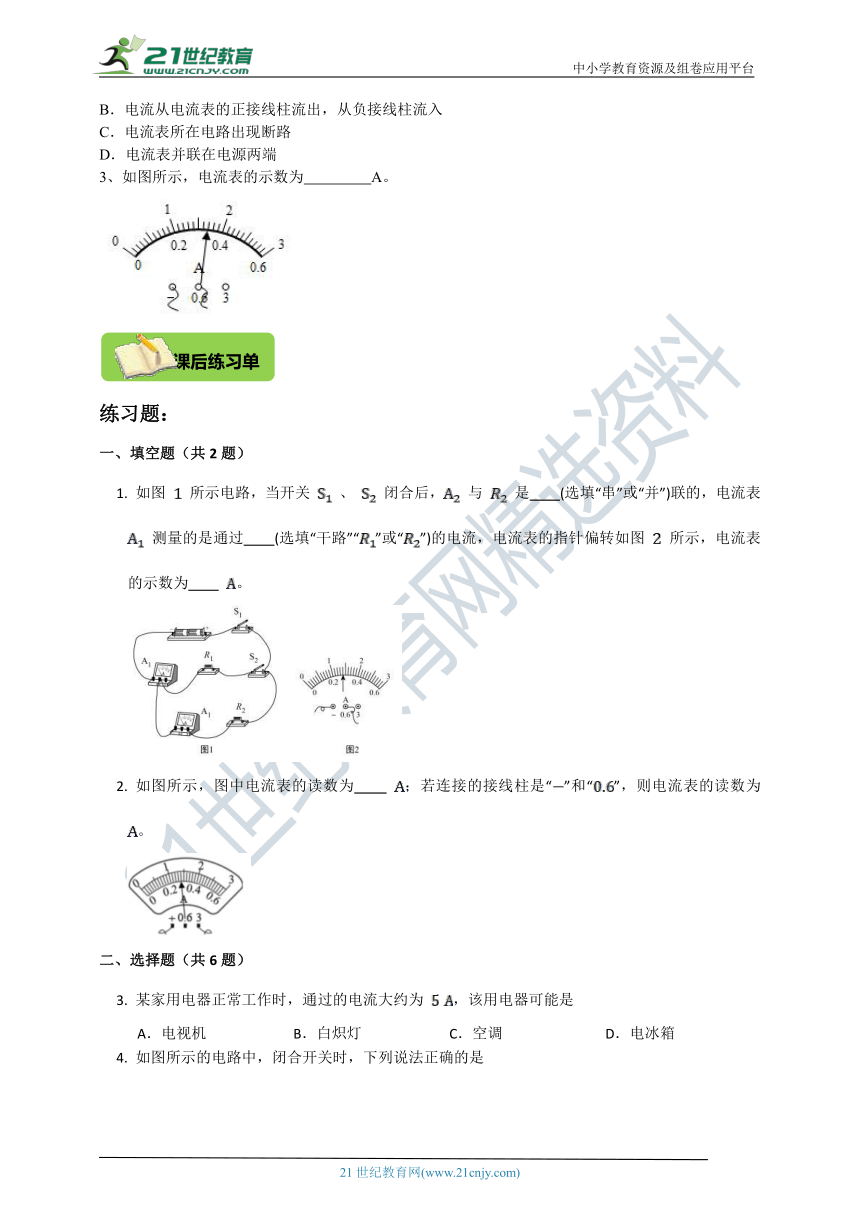

3、如图所示，电流表的示数为 A。
练习题：
一、填空题（共2题）
1. 如图 所示电路，当开关 、 闭合后， 与 是 (选填“串”或“并”)联的，电流表 测量的是通过 (选填“干路”“”或“”)的电流，电流表的指针偏转如图 所示，电流表的示数为 。
2. 如图所示，图中电流表的读数为 ；若连接的接线柱是“”和“”，则电流表的读数为 。
二、选择题（共6题）
3. 某家用电器正常工作时，通过的电流大约为 ，该用电器可能是
A．电视机 B．白炽灯 C．空调 D．电冰箱
4. 如图所示的电路中，闭合开关时，下列说法正确的是
A．两个灯泡串联 B．开关只能控制灯
C．电流表测的是灯泡 的电流 D．电流方向从电流表到开关
5. 如图所示，用电流表测量通过灯的电流，其中电路正确的是　　
A． B． C． D．
6. 关于电流表的使用，下列说法中错误的是
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
7. 两个同学用电流表测电路中的电流，甲接入电路的是 安量程，当乙读数时，却在 安量程测得 安，那么实际测得的电流是
A． 安 B． 安 C． 安 D． 安
8. 关于电流表及其使用，下列说法中正确的是
A．电流表的量程就是它的测量范围
B．使用电流表时，选用的量程越大越好
C．无法确定电流表量程时，选用最小量程的接线柱试触
D．如果选用较大的量程，可以将电流表直接接在电源的两极
选做题：
一、实验题（共1题）

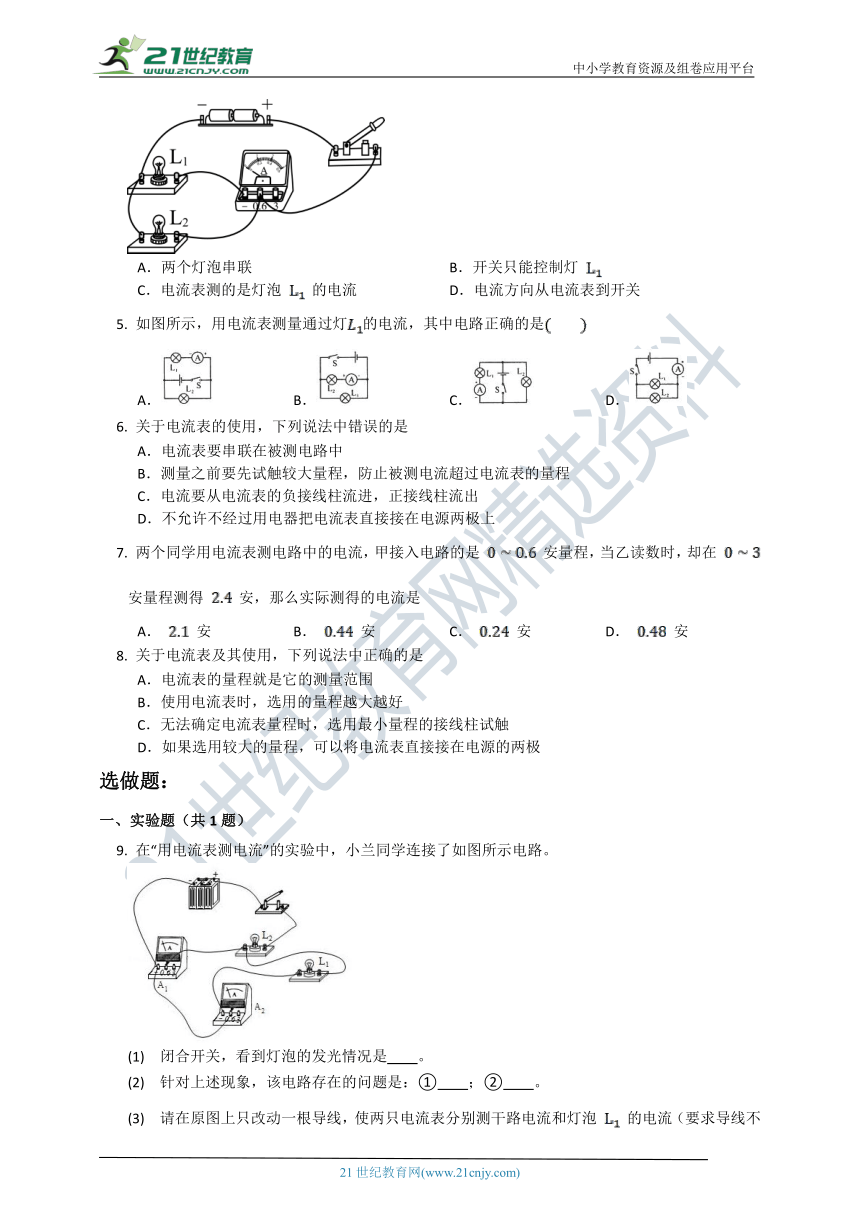

9. 在“用电流表测电流”的实验中，小兰同学连接了如图所示电路。
(1) 闭合开关，看到灯泡的发光情况是 。
(2) 针对上述现象，该电路存在的问题是：① ；② 。
(3) 请在原图上只改动一根导线，使两只电流表分别测干路电流和灯泡 的电流（要求导线不能交叉）。
二、综合应用题（共1题）

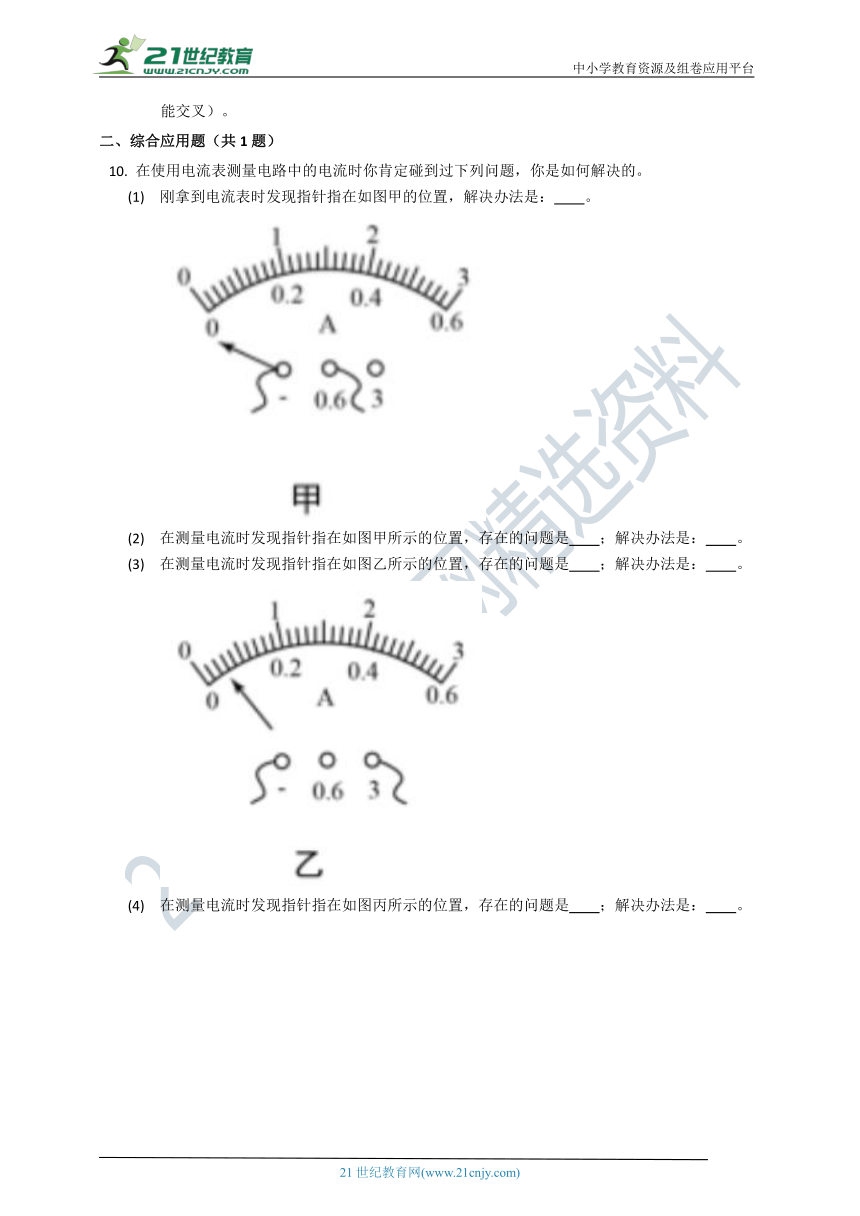

10. 在使用电流表测量电路中的电流时你肯定碰到过下列问题，你是如何解决的。
(1) 刚拿到电流表时发现指针指在如图甲的位置，解决办法是： 。
(2) 在测量电流时发现指针指在如图甲所示的位置，存在的问题是 ；解决办法是： 。
(3) 在测量电流时发现指针指在如图乙所示的位置，存在的问题是 ；解决办法是： 。
(4) 在测量电流时发现指针指在如图丙所示的位置，存在的问题是 ；解决办法是： 。
答案部分
知识梳理
1、（1）电流强弱；I；（2）安培；A；（3）1000；1×106；
2、（1）电流；（2）① 2；1；② 2；0 - 0.6A ；0.02A；0-3A；0.1A。（3）①量程；②串；③量程；大。（4）量程；最小分度值。
思考讨论
1、电流表可以看做一根导线，若把电流表直接连接到电源的两极上，会造成短路，烧坏电流表，甚至有可能烧坏电源。
2、如果“+”“一”接线柱接反，则电流表的指针反向偏转，不仅测不出电路，指针还会被打弯，损坏电流表。
对应训练：
1、C；2、B。3、0.34。
练习题
一、填空题（共2题）
1. 【答案】串；干路；
【解析】由电路图可知，两电阻并联，电流表 测干路的电流， 与 串联，即 测量 的电流；由图可知：电流表的量程为 ，分度值为 ，示数为 。
2. 【答案】；
【解析】图示的电流表选择的是 量程，分度值为 ，指针指在 后面第 个小格上，因此读数为 。若连接的接线柱是“”和“”，选择的是 量程，分度值为 ，指针指在 后面第 个小格上，因此读数为 。故答案为：；。
二、选择题（共6题）
3. 【答案】C
4. 【答案】C
【解析】由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯 ，另一条经过灯 ；汇合后回到负极，则开关控制整个电路，故BD错误；
电流表 串联 在 支路上，测通过灯泡 的电流，故C正确。
5. 【答案】C
【解析】【分析】电流表是测量电流的仪表，一般有两个量程，三个接线柱；
电流表使用时要串联在电路中，并且电流从“”接线柱流入，从“”接线柱流出；
电流表在读数时，要看清选择的量程和对应的分度值，根据指针的位置读数。
【解析】解：、电流表尽管与串联，但正负接线柱接反了，该选项错误；
、电流表与串联了，测的是的电流，该选项错误；
、电流表与串联，测的是的电流，并且正负接线柱连接正确，该选项正确；
、电流表在干路上了，测的是干路的电流，该选项错误。
故选：。
【点评】本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。
6. 【答案】C
【解析】根据电流的正确使用可知：
电流表要串联在被测电路中，故A正确；
测量之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；
电流要从电流表的正接线柱流进，负接线柱流出，故C错误；
不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，故D正确。
7. 【答案】D
【解析】由于测量的是同一电路，可知电流必定相等，甲测量电流与乙测量电流相等，乙量程是甲的 倍，实际读数应该为 。
故选D。
8. 【答案】A
【解析】电流表的量程就是电流表的测量范围，故A正确。
使用电流表时，选用的量程应便于准确读出示数，不是越大越好，故B错误。
无法确定电流表量程时，应选用较大的量程试触，根据指针偏转角度估计电流大小，再选择合适的量程，故C错误。
即使选用较大的量程，电流表的电阻也是很小的，直接接在电源上时，电流也会很大，会烧坏电流表，故D错误。
选做题：
一、实验题（共1题）
9. 【答案】
(1) 发光
(2) 被短路；电流表 的接线柱接反了
(3)
【解析】
(1) 为 和 短路，因此只有灯泡 发光。
(3) 通过分析可以得出，应将 、 之间的接线改接到灯 的右接线柱或开关的右接线柱。如答图。
二、综合应用题（共1题）
10. 【答案】
(1) 调零
(2) 正负接线柱接反了；把正负接线柱上的两根导线进行交换
(3) 量程太大了；换小量程
(4) 量程太小了；换大量程
【解析】
(1) 甲图中的指针没有指在 刻度线处，使用前应进行调零。
(2) 在测量电流时，发现甲图中的指针反转，说明出现的问题是：正负接线柱接反了，应该把正负接线柱上的两根导线进行交换。
(3) 乙图中的指针偏转角度太小，说明出现的问题是：量程太大了，应该换小量程。
(4) 丙图中的指针偏转角度太大，说明出现的问题是：量程太小了，应该换大量程。
