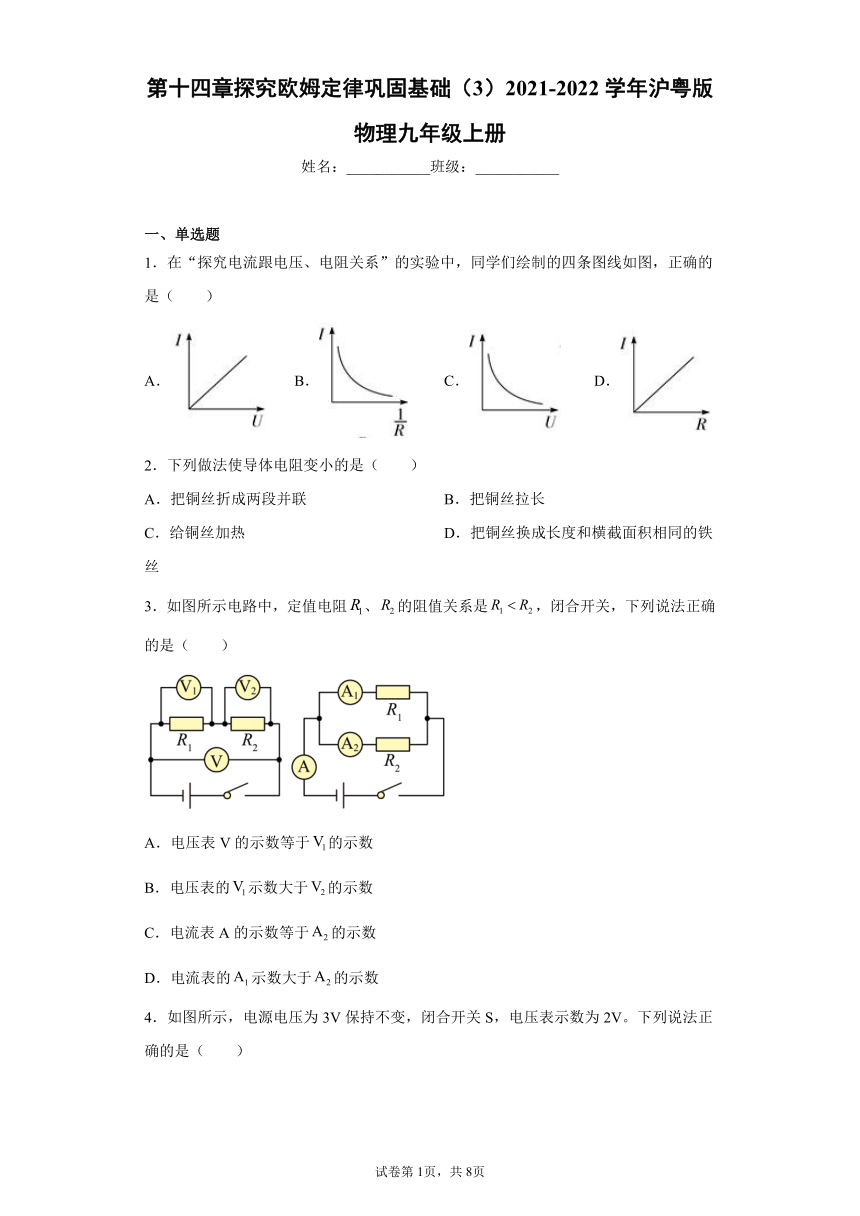

第十四章探究欧姆定律巩固基础（3）2021-2022学年沪粤版物理九年级上册（含解析）

第十四章探究欧姆定律巩固基础（3）2021-2022学年沪粤版物理九年级上册
姓名：___________班级：___________
一、单选题
1．在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（　　）
A． B． C． D．
2．下列做法使导体电阻变小的是（　　）
A．把铜丝折成两段并联 B．把铜丝拉长
C．给铜丝加热 D．把铜丝换成长度和横截面积相同的铁丝
3．如图所示电路中，定值电阻、的阻值关系是，闭合开关，下列说法正确的是（　　）
A．电压表V的示数等于的示数
B．电压表的示数大于的示数
C．电流表A的示数等于的示数
D．电流表的示数大于的示数

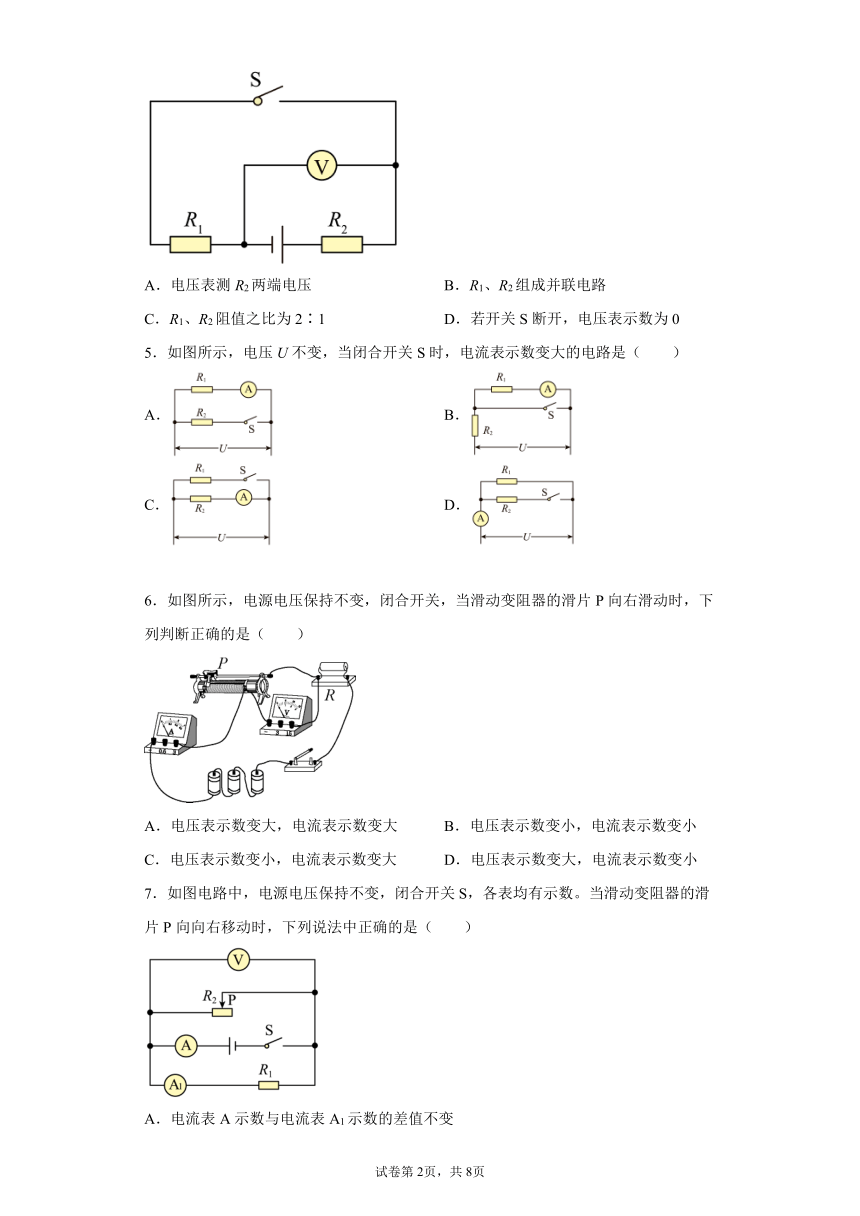

4．如图所示，电源电压为3V保持不变，闭合开关S，电压表示数为2V。下列说法正确的是（　　）
A．电压表测R2两端电压 B．R1、R2组成并联电路
C．R1、R2阻值之比为2∶1 D．若开关S断开，电压表示数为0
5．如图所示，电压U不变，当闭合开关S时，电流表示数变大的电路是（　　）
A． B．
C． D．
6．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小
7．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P向向右移动时，下列说法中正确的是（　　）
A．电流表A示数与电流表A1示数的差值不变
B．电压表V示数与电流表A示数的比值变大
C．电压表V示数与电流表A1示数的比值变小
D．电压表V示数与电流表A示数的乘积不变

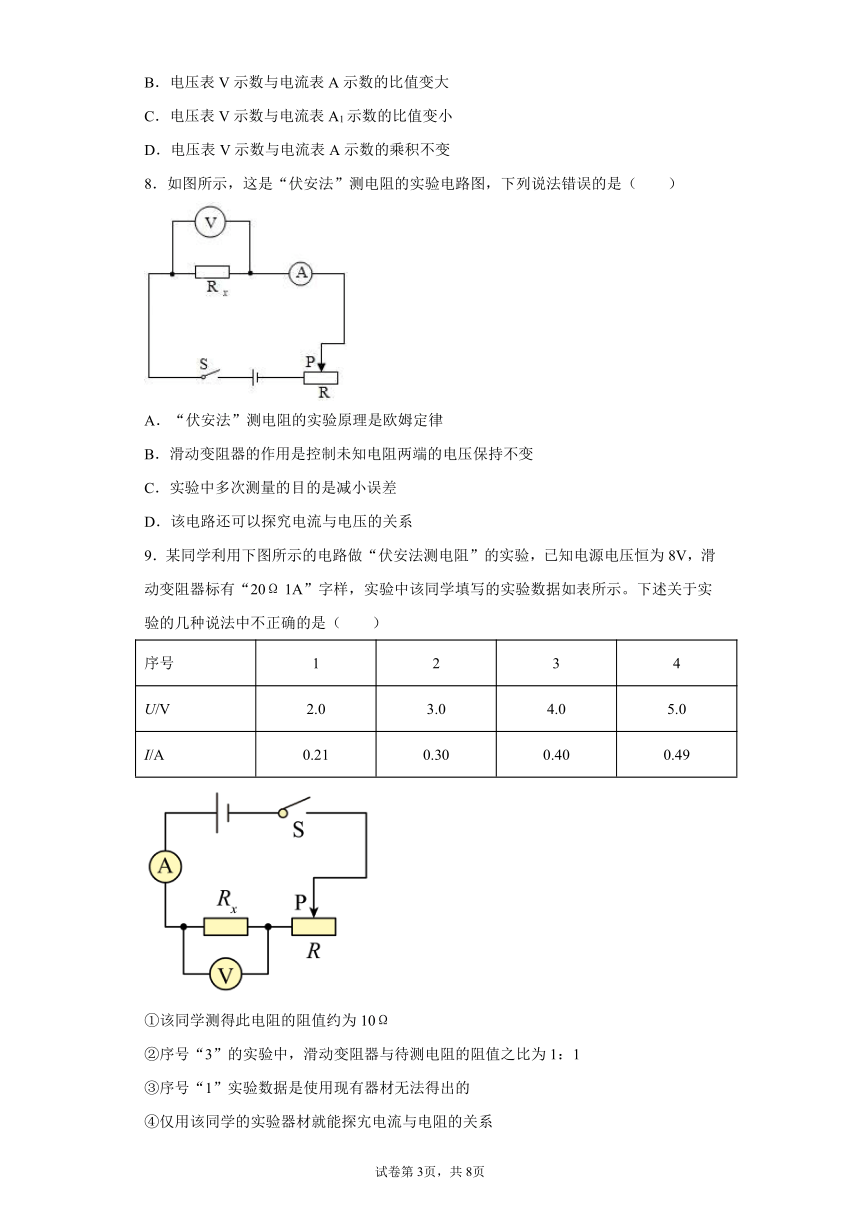

8．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系
9．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为8V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。下述关于实验的几种说法中不正确的是（　　）
序号 1 2 3 4
U/V 2.0 3.0 4.0 5.0
I/A 0.21 0.30 0.40 0.49
①该同学测得此电阻的阻值约为10Ω
②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1：1
③序号“1”实验数据是使用现有器材无法得出的
④仅用该同学的实验器材就能探宄电流与电阻的关系
A．①② B．①④ C．④ D．①②③

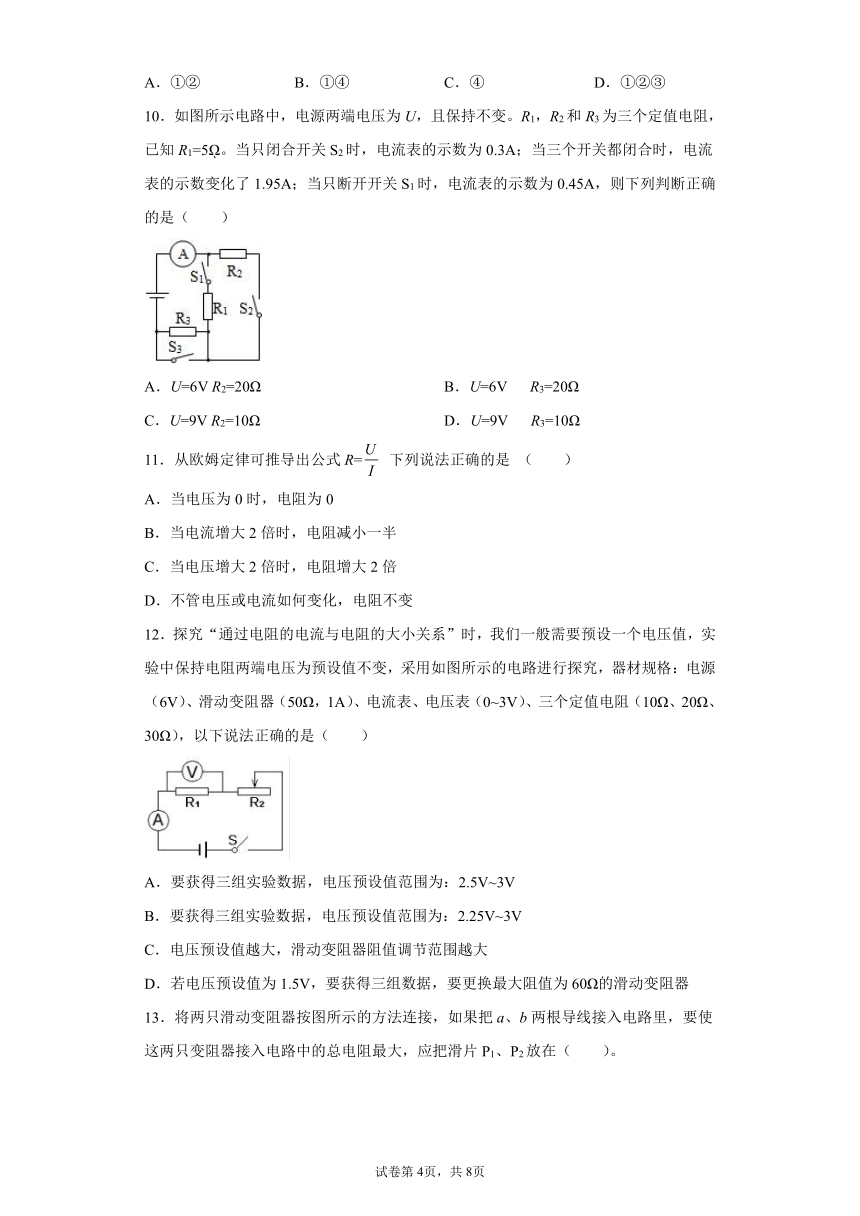

10．如图所示电路中，电源两端电压为U，且保持不变。R1，R2和R3为三个定值电阻，已知R1=5 。当只闭合开关S2时，电流表的示数为0.3A；当三个开关都闭合时，电流表的示数变化了1.95A；当只断开开关S1时，电流表的示数为0.45A，则下列判断正确的是（　　）
A．U=6V R2=20Ω B．U=6V R3=20Ω
C．U=9V R2=10Ω D．U=9V R3=10Ω
11．从欧姆定律可推导出公式R= 下列说法正确的是 （　　）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小一半
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要预设一个电压值，实验中保持电阻两端电压为预设值不变，采用如图所示的电路进行探究，器材规格：电源（6V）、滑动变阻器（50Ω，1A）、电流表、电压表（0~3V）、三个定值电阻（10Ω、20Ω、30Ω），以下说法正确的是（　　）
A．要获得三组实验数据，电压预设值范围为：2.5V~3V
B．要获得三组实验数据，电压预设值范围为：2.25V~3V
C．电压预设值越大，滑动变阻器阻值调节范围越大
D．若电压预设值为1.5V，要获得三组数据，要更换最大阻值为60Ω的滑动变阻器
13．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端

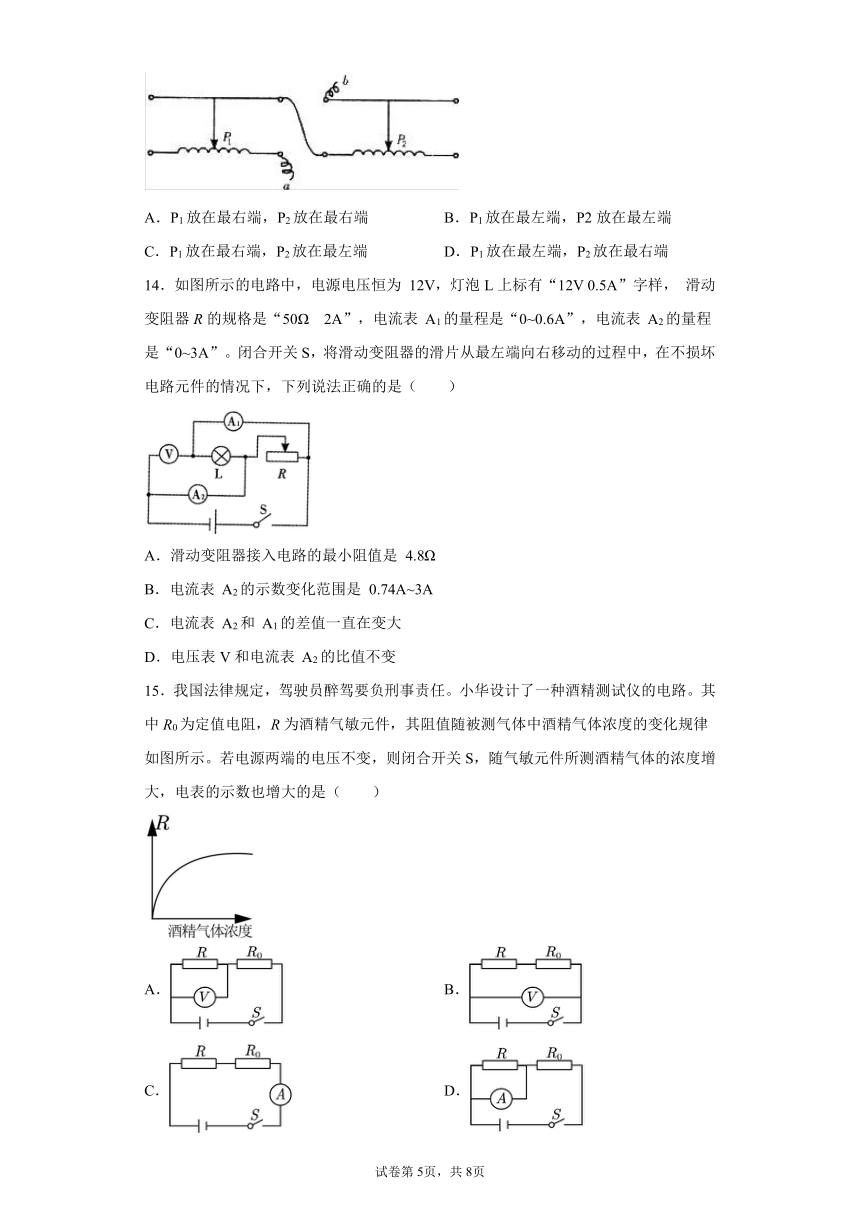

14．如图所示的电路中，电源电压恒为 12V，灯泡L上标有“12V 0.5A”字样， 滑动变阻器R的规格是“50Ω 2A”，电流表 A1的量程是“0~0.6A”，电流表 A2的量程是“0~3A”。闭合开关S，将滑动变阻器的滑片从最左端向右移动的过程中，在不损坏电路元件的情况下，下列说法正确的是（　　）
A．滑动变阻器接入电路的最小阻值是 4.8Ω
B．电流表 A2的示数变化范围是 0.74A~3A
C．电流表 A2和 A1的差值一直在变大
D．电压表V和电流表 A2的比值不变
15．我国法律规定，驾驶员醉驾要负刑事责任。小华设计了一种酒精测试仪的电路。其中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，电表的示数也增大的是（　　）
A． B．
C． D．
二、填空题
16．如图所示，灯L和滑动变阻器R串联接在某一电源上，设灯丝的电阻保持不变，则通过L和滑动变阻器R的电流之比为___________；当滑动变阻器的滑片向右移动时，电压表示数___________（填“变大”“变小”或“不变”）。
17．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）
18．如图所示，是发光二极管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于______（填“断路”或“短路”）状态。这说明发光二极管具有______
19．如图所示的电路中，电源电压为恒为6V。物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小闭合开关，当物体M向右移动时，电流表的示数___________（选填“变大”“变小”“不变”）；当滑片P在最右端时，电压表的示数为___________V。
20．飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强______ （选填“大”或“小”），从而形成升力；某飞机利用超声波传感器来判断离地高度，若测距传感器的阻值R1与离地高度h的关系如图1所示，图2是检测电路（电源电压不变），要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则此高度表应该选用______ （选填“电流表”或“电压表”），应安装在______ （选填“1”、“2”或“3”）位置，判断依据是：测距传感器离地面高度越高，传感器的电阻______ （选填“越大”或“越小”），______ （选填“分压”或“分流”）越多，对应的______ 示数增大。
21．如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，仔细观察发现，这个旋钮实际上是一个______，该台灯旋钮顺时针旋转时变亮，则应将______接线片接入电路。
22．如图所示电路中，电源电压保持不变，定值电阻R1=10Ω，R2=20Ω。闭合开关S后，电流表示数为0.2A，则R1两端电压为___V，电源电压为___V。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
【详解】
AC．电流跟电压、电阻有关，研究电流与其中一个因素的关系时，要控制另外一个因素不变。在电阻不变时，通过导体的电流与导体的电压成正比，故电流随电压的变化关系为一过原点的直线，故A正确，C错误；
BD．在电压不变时，通过导体的电流与电阻成反比，故电流随电阻的变化关系为反比例函数曲线；因通过导体的电流跟电阻的倒数成正比，故通过导体的电流跟电阻的倒数的变化关系为一过原点的直线，故BD错误。
故选A。
2．A
【详解】
A．将铜丝折成两段，铜丝的长度变短，且横截面积变大，所以其电阻变小，故A符合题意；
B．把铜丝拉长，其长度变长，横截面积变小，所以电阻变大，故B不符合题意；
C．给铜丝加热，其电阻会变大，故C不符合题意；
D．将铜丝换成长度和横截面积相同的铁丝，其电阻会变大，故D不符合题意。
故选A。
3．D
【详解】
A．由左图可知，两电阻串联，电压表测量电阻两端的电压，电压表测量电阻两端的电压，电压表V测量电源电压，电阻两端的电压与电阻两端的电压之和等于电源电压，所以电压表V的示数大于的示数，故A错误；
B．左图中，因为串联电路电流处处相等，且，根据欧姆定律得，电阻两端的电压小于电阻两端的电压，即电压表的示数小于的示数，故B错误；
C．由右图可知，两电阻串联，电流表测量电阻的电流，电流表测量电阻的电流，电流表A测量干路的电流，由于并联电路中各支路电流之和等于干路中的电流，所以电流表A的示数大于的示数，故C错误；
D．右图中，因为并联电路各支路电压相等，且，根据欧姆定律得，通过电阻的电流大于通过电阻的电流，电流表的示数大于的示数，故D正确。
故选D。
4．C
【详解】
ABC．由电路图知，R1、R2两个电阻串联在电路中，电压表测R1两端的电压。据串联电路的电压特点知，R2两端的电压
U2=U-U1=3V-2V=1V
据串联电路的分压特点有
R1∶R2=U1∶U2
所以
R1∶R2=2V∶1V=2∶1
故AB错误，C正确；
D．若开关断开，电压表与电源仍是接通的，那么电压表的示数不为0，为电源电压。故D错误。
故选C。
5．D
【详解】
A．电压U不变，原来为R1的简单电路，电流表测R1的电流，当闭合开关S时，两电阻并联，根据并联电路各支路互不影响，故电流表示数保持不变，故A不符合题意；
B．原来两电阻串联，电流表测电路的电流，当闭合开关S时，R1和电流表短路，电流表示数为0，电流表示数变小，故B不符合题意；
C．电流表测R2的电流，开关闭合前后，根据并联电路各支路互不影响，电流表示数保持不变，故C不符合题意；
D．原来为R1的简单电路，电流表测R1的电流，当闭合开关S时，两电阻并联，电流表测干路电流，因通过R1的电流大小不变，根据并联电路电流的规律，故电流表示数变大，故D符合题意。
故选D。
6．C
【详解】
滑动变阻器和电阻串联，电流表测电路电流，电压表测滑动变阻器电压，滑片P向右滑动时，滑动变阻器电阻减小，总电阻减小，电流增大，所以电流表示数变大；由U=IR可知，定值电阻分得的电压增大，则根据串联分压规律可知，滑动变阻器电压减小，所以电压表示数变小。故ABD错误，C正确。
故选C。
7．B
【详解】
从图中可以看出，R1与R2并联电压表测量电源电压，电流表A测量干路电流，电流表A1测量R1电流。当滑动变阻器的滑片P向向右移动时，R2接入的电阻不断增大，电路的总电阻变大。
A．电流表A示数与电流表A1示数的差值为R2的电流，R2接入的电阻变大，电压不变，所以R2的电流会变小，故A错误；
B．电压表V示数与电流表A示数的比值为电路的总电阻，电路总电阻变大，因此电压表V示数与电流表A示数的比值变大，故B正确；
C．电压表V示数与电流表A1示数的比值为R1的阻值，R1的阻值不变，因此电压表V示数与电流表A1示数的比值不变，故C错误；
D．电源电压不变，电路总电阻变大，由欧姆定律得，电路总电流变小，电压表V示数与电流表A示数的乘积变小，故D错误。
故选B。
8．B
【详解】
A．“伏安法”测电阻的实验原理为
R＝
是欧姆定律的变形公式，故“伏安法”测电阻的实验原理是欧姆定律，故A正确，不符合题意；
BC．此实验中通过移动滑动变阻器的滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故B错误，符合题意；C正确，不符合题意；
D．根据控制变量法知，在探究电流与电压的关系需要保持电阻不变，通过移动滑动变阻器滑片来改变电阻两端的电压和电流，找普遍规律，故利用此装置可以探究电流与电压的关系，故D正确，不符合题意。
故选B。
9．C
【详解】
①由欧姆定律知道，待测电阻
同理待测电阻R2=10.00Ω，R3=10.00Ω，R4=10.20Ω，取平均值作为测量结果
即该同学测得此电阻的阻值约为10Ω，故①正确，不符合题意；
②序号“3”的实验中，电压表示数为4.0V，根据串联电路电压的规律，变阻器的电压
8V-4V=4V
根据分压原理，滑动变阻器与待测电阻的阻值之比为1：1，故②正确，不符合题意；
③变阻器的最大电阻为20Ω，由欧姆定律和串联电阻的规律，根据表中第1组数据，变阻器连入电路的电阻为
序号“1”实验数据是使用现有器材无法得出的，故③正确，不符合题意；
④探究电流与电阻的关系，要控制电压不变，记录电流随电阻的变化关系，因只一个电阻，故仅用该同学的实验器材就不能探究电流与电压的关系，④错误，符合题意；
故选C。
10．D
【详解】
当只闭合开关S2时，等效电路图如图1所示；
当三个开关都闭合时，等效电路图如图2所示；
当只断开开关S1时，等效电路图如图3所示。
由图1可得电路中的电流
I=0.3A①
由图2可得R1和R2并联，由串并联电路电阻的关系可知电路的总电阻变小，由可知电路中的总电流变大，干路中的电流
I′1.95A+0.3A=2.25A②
由图3可得通过电路的电流
I″0.45A③
由①③⑤式可得
U=9V，R2=20Ω
R3=10Ω
故选D。
11．D
【详解】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关；所以当电压为0时、电流增大2倍时或电压增大2倍时，导体电阻的阻值均不变，故ABC错误，D正确。
故选D。
12．B
【详解】
AB．当电压表为3V时，变阻器分压也是3V，当定值电阻为最大30Ω时，变阻器也是30Ω，在0~50Ω范围内，故最大可以为3V，变阻器取最大50Ω时，定值电阻也取最大30Ω，此时电流最小，定值电阻分压为
此为最小电压，所以电压预设值范围为2.25V~3V，故A错误，B正确；
C．电压预设值越大，电路中电流越大，变阻器两端电压越小，变阻器连入阻值越小，滑动变阻器阻值调节范围越小，故C错误；
D．实验电压预设值为1.5V时，定值电阻为最大30Ω，此时变阻器分压为4.5V，此时电路中电流
此时变阻器连入电路的阻值
故D错误。
故选B。
13．D
【详解】
根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。
故选D。
14．C
【详解】
由电路图知，小灯泡和滑动变阻器并联，电流表A1测量灯泡L的电流，电流表A2测量电路的总电流，电压表测量电源电压；
A．因为电源电压恒为12V，灯泡L的额定电压为12V，所以当小灯泡正常发光时，通过小灯泡的电流为IL=0.5A，因为电流表A2的量程“0~3A”，滑动变阻器R的规格是“50Ω 2A”，所以通过滑动变阻器R的电流最大为2A，滑动变阻器接入电路的最小阻值为
R最小===6Ω
故A错误；
B．电流表A2的示数最大为2A+0.5A=2.5A；当滑动变阻器电阻最大时，通过滑动变阻器的电流最小为
I滑小===0.24A
电流表A2的示数最小为
0.24A+0.5A=0.74A
则电流表A2的示数变化范围是0.74~2.5A，故B错误；
C．A1测灯泡的电流，大小始终不变；滑动变阻器的滑片从最左端向右移动的过程中，滑动变阻器的阻值减小，通过滑动变阻器的电流变大，则干路电流A2变大，则电流表 A2和 A1的差值为滑动变阻器通过的电流，在一直在变大，故C正确；
D．电压表V测量电源电压，电流表A2测量干路电流，由于A2变大，则电压表V的示数和电流表A2的示数之比变小，故D错误。
故选C。
15．A
【详解】
若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，气敏电阻的阻值变大。
A．根据串联分压，电阻越大，电压越大，而本选项中，气敏电阻的阻值变大时，电压表的示数变大，故A符合题意；
B．电压表测量电源电压，故电压表的示数不变，故B不符合题意；
C．气敏电阻的阻值变大时，总电阻变大，电源电压不变，故电流变小，故C不符合题意；
D．电流表并联在气敏电阻两端，气敏电阻被短路，故D不符合题意。
故选A。
16．1：1 变小
【详解】
[1]串联电路中电流处处相等，因为灯L和滑动变阻器R串联，所以电流相等，故通过L和滑动变阻器R的电流之比为1∶1。
[2]当滑动变阻器的滑片向右移动时，滑动变阻器的电阻变大，灯的电阻以及电源电压不变，根据公式可知，电路中的电流变小，根据公式可知，灯两端的电压变小，即电压表示数变小。
17．A 不变
【详解】
[1]如图所示，若将该元件的铜片B和铜片A接入电路，当滑片E顺时针转动时电阻线的长度变短，电路中的电阻变小，电流变大，收音机的音量增大。
[2]如果将A、C接入电路，相当于将整个电阻全部接入电路中，因此，滑片E在逆时针转动过程中，音量不会改变。
18．断路 单向导电性
【详解】
[1][2]如果电流从较短接线脚流入，则此时为反向电流，此时电流无法通过，电路处于断路状态；由此可知发光二极管具有单向导电性。
19．不变 变大
【详解】
[1]电路图知道，电路为滑动变阻器的简单电路，电压表测滑片左侧电阻丝两端的电压，电流表测电路中的电流，由于电压表的内阻很大、在电路中相当于断路，所以，物体移动时，接入电路中的电阻不变，电路中的总电阻不变，所以，由知道，电路中的电流不变，即电流表的示数不变；
[2]当物体M向右移动时，滑片左侧电阻丝的阻值变大，由U=IR知道，滑片左侧电阻丝两端的电压变大，即电压表的示数变大。
20．小 电压表 3 越大 分压 电压表
【详解】
[1]流体的流速越大的位置压强越小，故飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强小，从而形成升力。
[2][3][4][5][6]如图2，电流表串联在电路中，故表2是电流表，电压表并联在电路中，故表1和表3是电压表，因为测距传感器和串联在电路中，电流表2测量串联电路中的电流，电压表1测量两端的电压，电压表3测量两端的电压。由测距传感器的阻值与离地高度h的关系图像知，随离地高度h的增大而增大，根据串联电路中各串联电阻起分担电压的作用，电阻越大分担的电压越大，当离地高度增大时，变大，分担的电压越大，则分担的电压变小，即电压表3示数变大，电压表1示数变小。电路总电阻变大，电源电压不变，故电路的电流变小，故电流表2示数变小。综合分析当离地高度增加时，电压表1示数变小，电压表3示数变大，电流表2示数变小，根据高度表示数随飞行高度的增大而增大，故高度表选择电压表3。
21．滑动变阻器 BC
【详解】
[1]调光旋钮通过左右旋转，改变了接入电路中电阻丝的长度，改变了电阻，因此实际上它是一个滑动变阻器，有的版本也叫电位器。
[2]台灯旋钮顺时针旋转时变亮，说明顺时针旋转后通过灯泡的电流变大了，连入电路的电阻变小了，由图可知，应接入的是BC接线片。
22．2 6
【详解】
[1]根据得，R1两端的电压为
U1=IR1=0.2A×10Ω=2V
[2]电源电压为
U=I(R1+R2)=0.2A×(10Ω+20Ω)=6V
