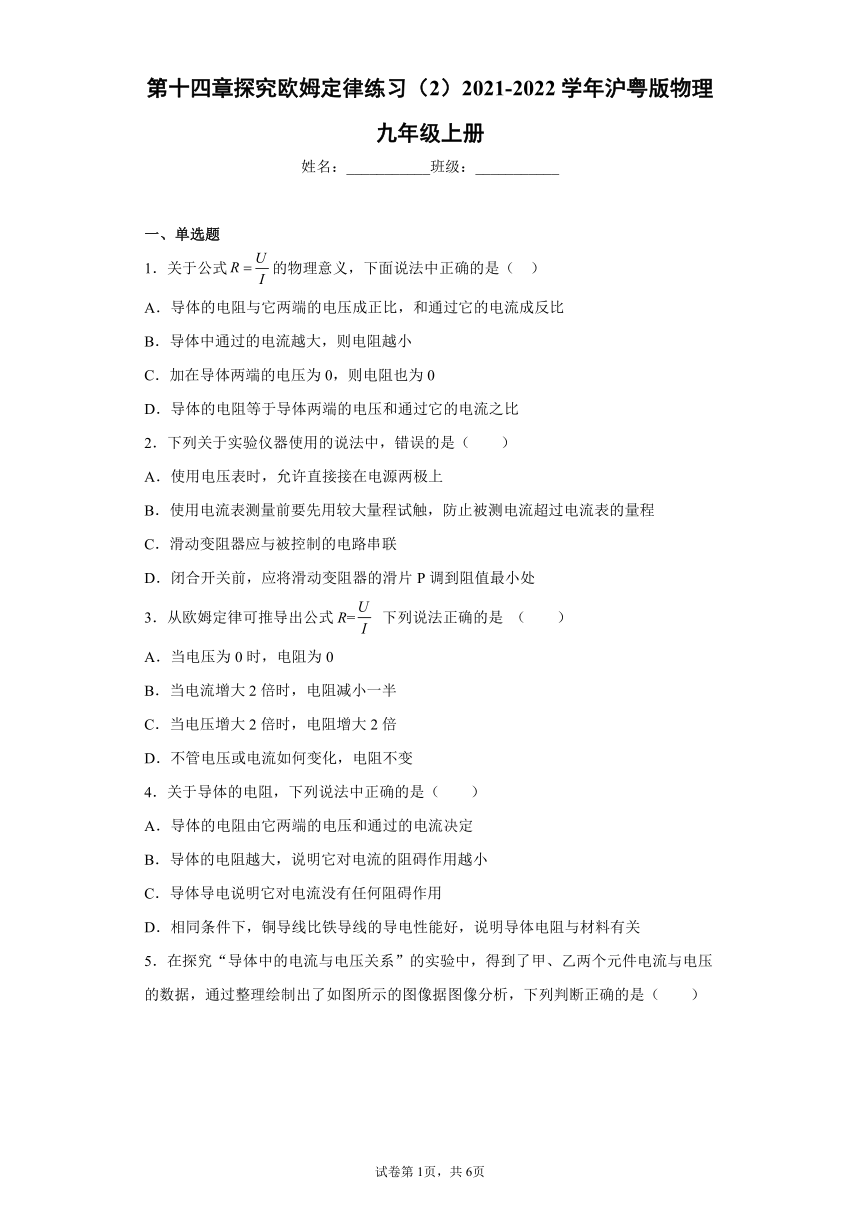

第十四章探究欧姆定律练习（2）2021-2022学年沪粤版物理九年级上册（有解析）

第十四章探究欧姆定律练习（2）2021-2022学年沪粤版物理九年级上册
姓名：___________班级：___________
一、单选题
1．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比
2．下列关于实验仪器使用的说法中，错误的是（　　）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路串联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处
3．从欧姆定律可推导出公式R= 下列说法正确的是 （　　）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小一半
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
4．关于导体的电阻，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过的电流决定
B．导体的电阻越大，说明它对电流的阻碍作用越小
C．导体导电说明它对电流没有任何阻碍作用
D．相同条件下，铜导线比铁导线的导电性能好，说明导体电阻与材料有关

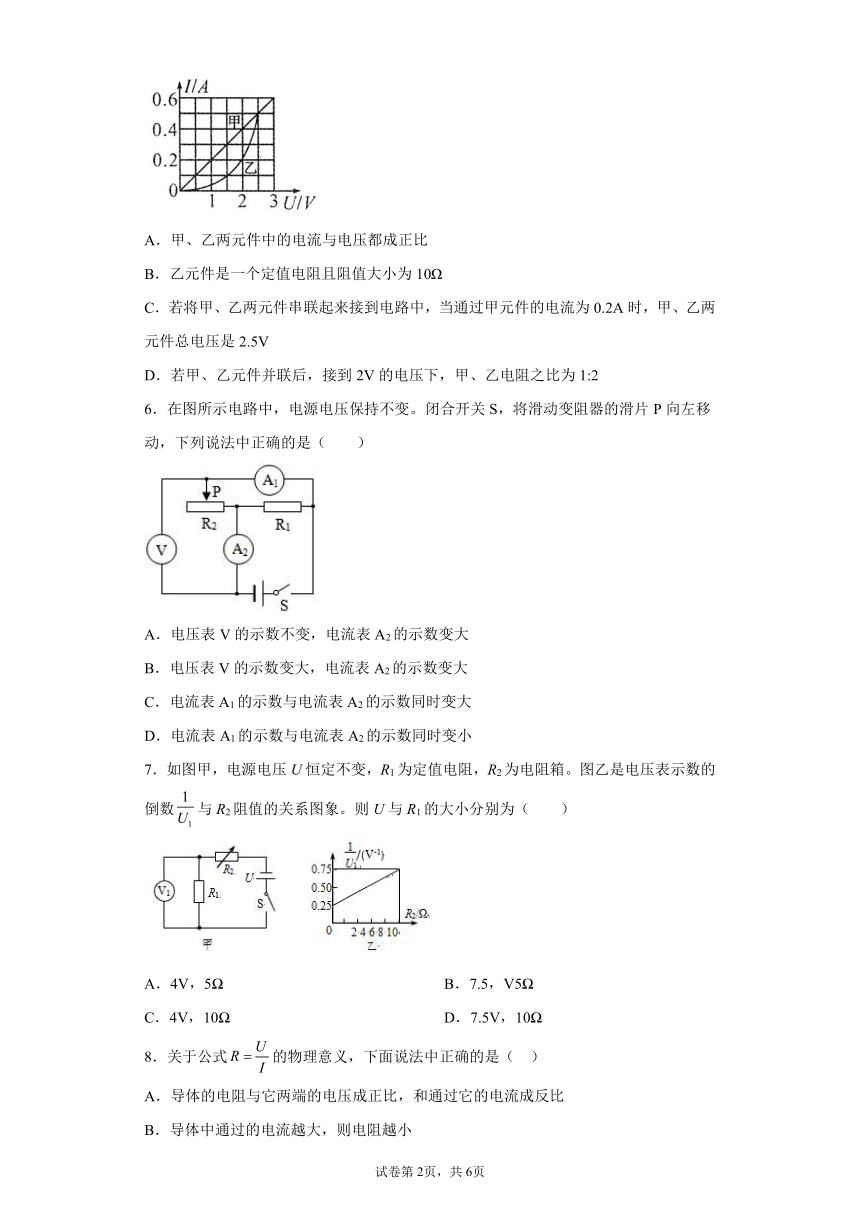

5．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像据图像分析，下列判断正确的是（　　）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5V
D．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1:2
6．在图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）
A．电压表V的示数不变，电流表A2的示数变大
B．电压表V的示数变大，电流表A2的示数变大
C．电流表A1的示数与电流表A2的示数同时变大
D．电流表A1的示数与电流表A2的示数同时变小
7．如图甲，电源电压U恒定不变，R1为定值电阻，R2为电阻箱。图乙是电压表示数的倒数与R2阻值的关系图象。则U与R1的大小分别为（　　）
A．4V，5 B．7.5，V5
C．4V，10 D．7.5V，10
8．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比

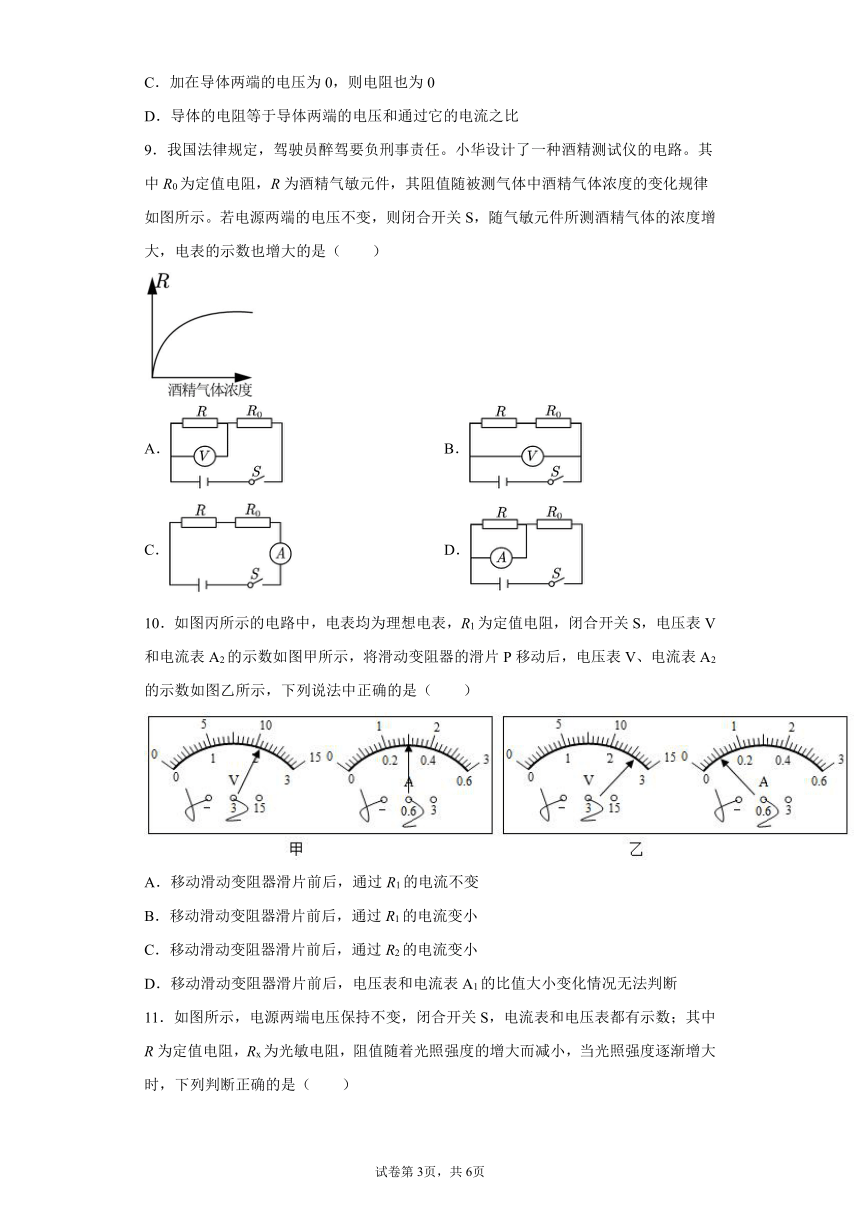

9．我国法律规定，驾驶员醉驾要负刑事责任。小华设计了一种酒精测试仪的电路。其中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，电表的示数也增大的是（　　）
A． B．
C． D．
10．如图丙所示的电路中，电表均为理想电表，R1为定值电阻，闭合开关S，电压表V和电流表A2的示数如图甲所示，将滑动变阻器的滑片P移动后，电压表V、电流表A2的示数如图乙所示，下列说法中正确的是（　　）
A．移动滑动变阻器滑片前后，通过R1的电流不变
B．移动滑动变阻器滑片前后，通过R1的电流变小
C．移动滑动变阻器滑片前后，通过R2的电流变小
D．移动滑动变阻器滑片前后，电压表和电流表A1的比值大小变化情况无法判断

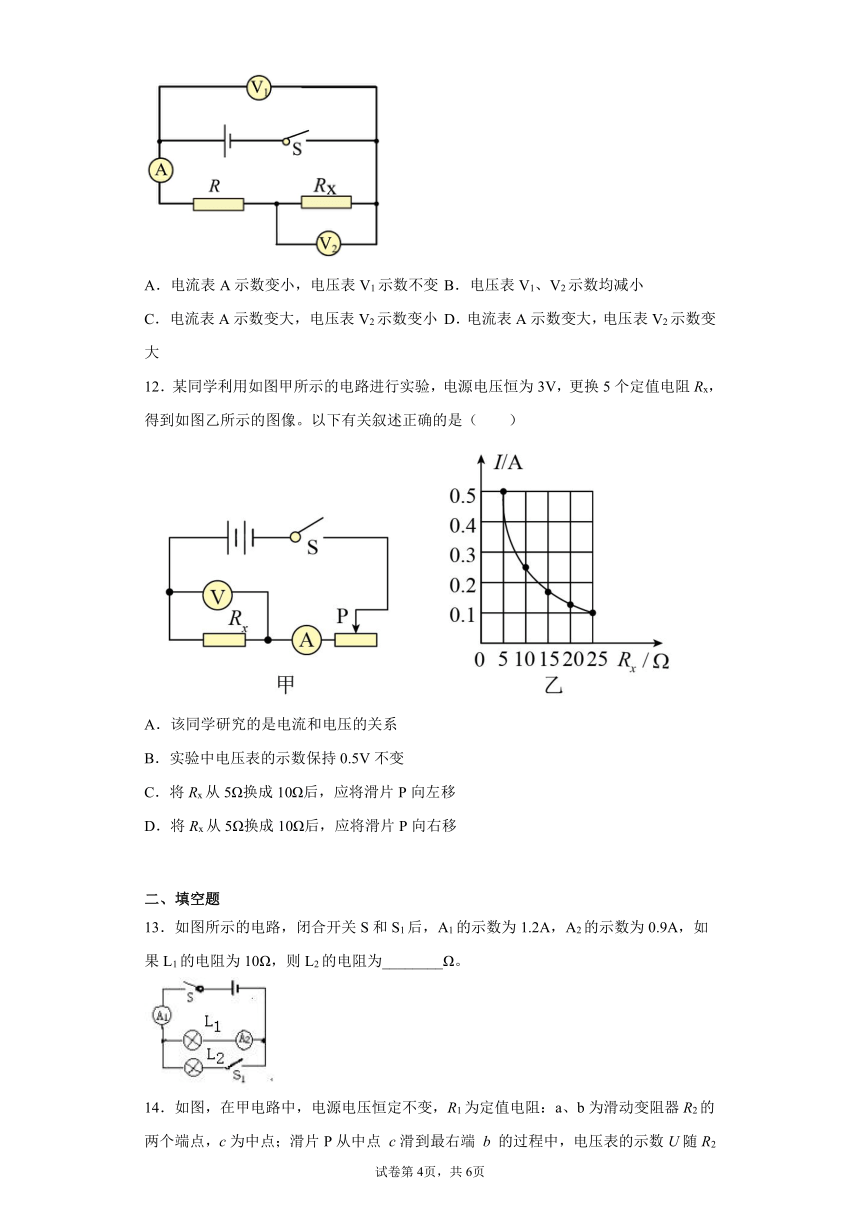

11．如图所示，电源两端电压保持不变，闭合开关S，电流表和电压表都有示数；其中R为定值电阻，Rx为光敏电阻，阻值随着光照强度的增大而减小，当光照强度逐渐增大时，下列判断正确的是（　　）
A．电流表A示数变小，电压表V1示数不变 B．电压表V1、V2示数均减小
C．电流表A示数变大，电压表V2示数变小 D．电流表A示数变大，电压表V2示数变大
12．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
二、填空题
13．如图所示的电路，闭合开关S和S1后，A1的示数为1.2A，A2的示数为0.9A，如果L1的电阻为10Ω，则L2的电阻为________Ω。

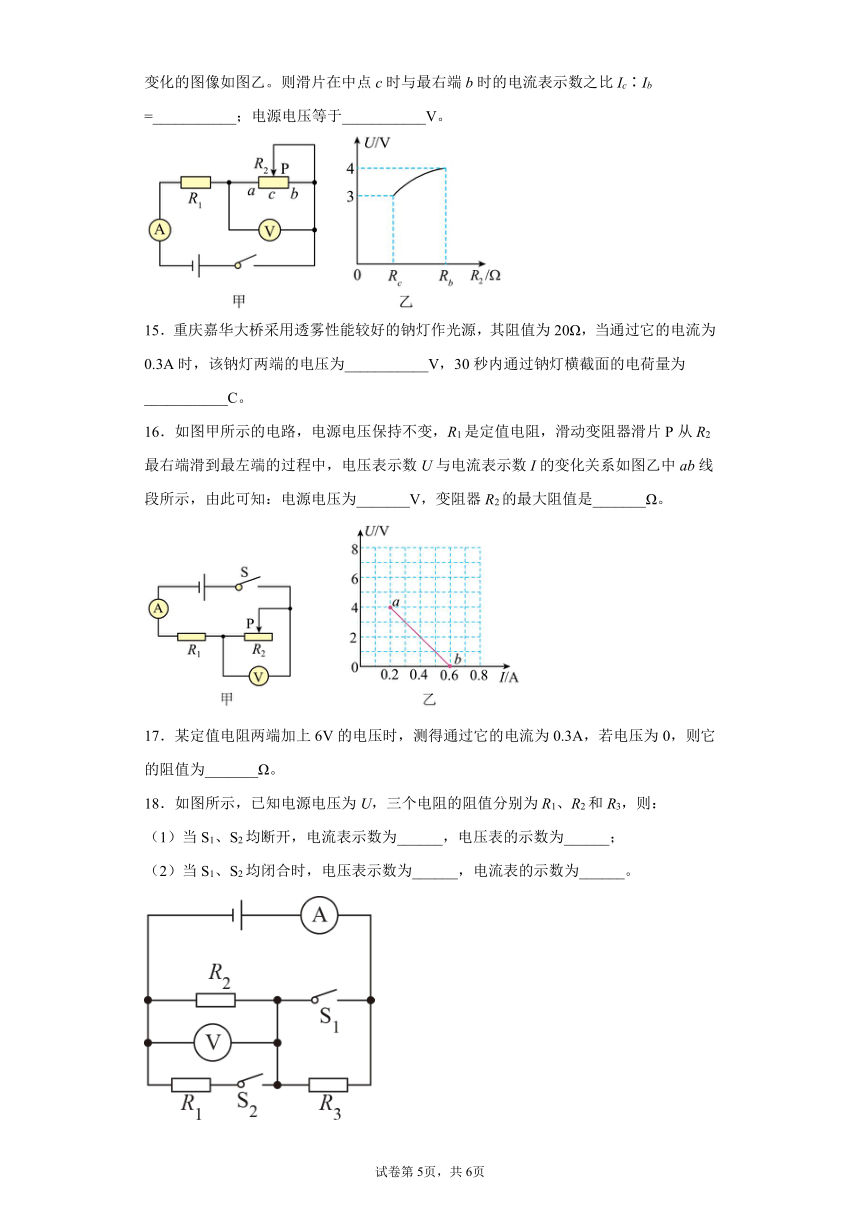

14．如图，在甲电路中，电源电压恒定不变，R1为定值电阻：a、b为滑动变阻器R2的两个端点，c为中点；滑片P从中点 c滑到最右端 b 的过程中，电压表的示数U随R2变化的图像如图乙。则滑片在中点c时与最右端b时的电流表示数之比Ic∶Ib =___________；电源电压等于___________V。
15．重庆嘉华大桥采用透雾性能较好的钠灯作光源，其阻值为20Ω，当通过它的电流为0.3A时，该钠灯两端的电压为___________V，30秒内通过钠灯横截面的电荷量为___________C。
16．如图甲所示的电路，电源电压保持不变，R1是定值电阻，滑动变阻器滑片P从R2最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为_______V，变阻器R2的最大阻值是_______Ω。
17．某定值电阻两端加上6V的电压时，测得通过它的电流为0.3A，若电压为0，则它的阻值为_______Ω。
18．如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，则：
（1）当S1、S2均断开，电流表示数为______，电压表的示数为______；
（2）当S1、S2均闭合时，电压表示数为______，电流表的示数为______。
19．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时。
（1）电流表示数将______，电压表的示数将______
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把______（填“电流表”或“电压表”）改装为压力计。改装后的压力计表盘刻度______（填“均匀”或“不均匀”）。
20．在探究“用滑动变阻器改变灯泡亮度”的实验中，小王把开关、小灯泡、滑动变阻器、电源用导线连接好后，闭合开关，小灯泡亮了；他想改变小灯泡的亮度；但无论怎样调节滑动变阻器，小灯泡的亮度就是不变。
请你指出小王在实验中关于滑动变阻器的连接可能存在的两种错误方式：
①______；
②______。
21．飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强______ （选填“大”或“小”），从而形成升力；某飞机利用超声波传感器来判断离地高度，若测距传感器的阻值R1与离地高度h的关系如图1所示，图2是检测电路（电源电压不变），要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则此高度表应该选用______ （选填“电流表”或“电压表”），应安装在______ （选填“1”、“2”或“3”）位置，判断依据是：测距传感器离地面高度越高，传感器的电阻______ （选填“越大”或“越小”），______ （选填“分压”或“分流”）越多，对应的______ 示数增大。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关；但可以通过计算出电阻的大小，即导体的电阻等于导体两端的电压和通过它的电流之比。
故选D。
2．D
【详解】
A．电压表的内阻很大，在电路中相当于断路，使用时可以直接接在电源两极上，故A正确，不符合题意；
B．电流表使用时应选择合适的量程，不好选择电流表的量程时，应用较大的量程试触，防止被测电流超过电流表的量程，故B正确，不符合题意；
C．滑动变阻器通过改变接入电路中的电阻来改变用电器两端的电压和通过的电流，使用时应与被控制的电路串联，故C正确，不符合题意；
D．为保护电路，连接电路时，应将滑动变阻器滑片移到阻值最大处，故D错误，符合题意。
故选D。
3．D
【详解】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关；所以当电压为0时、电流增大2倍时或电压增大2倍时，导体电阻的阻值均不变，故ABC错误，D正确。
故选D。
4．D
【详解】
A．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故A错误；
B．导体的电阻越大，说明它对电流的阻碍作用越大，故B错误；
C．电阻是导体自身的一种特性是指它对电流阻碍作用的大小，导体能导电，也对电流有阻碍作用，故C错误；
D．电阻大小与导体的材料、长度、横截面积有关；相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关，故D正确。
故选D。
5．D
【详解】
A．由图可知，甲元件中电流与电压关系为过原点直线，为正比关系，乙元件中的电流与电压关系为曲线，不成正比，故A错误；
B．由图可知，乙元件电流与电压关系为曲线，不是一个定值电阻，故B错误；
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，根据图像，甲元件两端电压为1V，根据串联电流关系，通过乙元件的电流为0.2A，根据图像，乙元件两端电压为2V，因此甲、乙两元件总电压是3V，故C错误；
D．若甲、乙元件并联后，接到2V的电压下，由图可知，通过甲元件的电流为0.4A，通过乙元件的电流为0.2A，可计算甲、乙电阻分别为
则甲、乙电阻之比为
故D正确。
故选D。
6．D
【详解】
由电路图知，两个电阻并联在电路中，电流表A1测R2的电流，A2测干路的电流，电压表测电源电压，那么滑片向左移动时，电压表的示数不变，此过程中，变阻器接入电路的阻值变大，据欧姆定律知，变阻器R2所在支路的电流变小，即电流表A1的示数变小，而R1所在支路的电流不受影响，据并联电路的电流特点知，干路电流变小，即A2的示数变小。故ABC错误，D正确。故选D。
7．A
【详解】
由电路图可知，R1与R2串联，电压表测量R1两端的电压，由图乙可知，当
R2=0Ω
时
电压
U1=4V
此时只有R1接入电路，则电源的电压
U=U1=4V
由图乙可知，当
R2=10Ω
时
R1两端电压
串联电路中总电阻等于各分电阻之和，电源的电压
U=I(R1+R2)
R1=5Ω
故选A。
8．D
【详解】
导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关；但可以通过计算出电阻的大小，即导体的电阻等于导体两端的电压和通过它的电流之比。
故选D。
9．A
【详解】
若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，气敏电阻的阻值变大。
A．根据串联分压，电阻越大，电压越大，而本选项中，气敏电阻的阻值变大时，电压表的示数变大，故A符合题意；
B．电压表测量电源电压，故电压表的示数不变，故B不符合题意；
C．气敏电阻的阻值变大时，总电阻变大，电源电压不变，故电流变小，故C不符合题意；
D．电流表并联在气敏电阻两端，气敏电阻被短路，故D不符合题意。
故选A。
10．C
【详解】
AB．甲中电压表选用小量程，示数为2.1V，电流表选用小量程，示数为0.3A；乙中电压表选用小量程，示数为2.6V，电流表选用小量程，示数为0.1A；将滑动变阻器的滑片P移动后，电压表的示数变大，说明并联部分两端的电压变大，根据可知，通过R1的电流变大，故AB错误；
C．电流表A2示数变小，干路电流变小，根据并联电路的电流关系可知，通过滑动变阻器的电流变小，即通过R2的电流变小，故C正确；
D．根据欧姆定律可知，电压表和电流表A1的比值为并联部分的电阻，由于总电流减小，根据欧姆定律可知，并联部分的电阻变大，故D错误。
故选C。
11．C
【详解】
如图为定值电阻和光敏电阻的串联电路，电压表V1测电源电压，电压表V2测光敏电阻两端电压，电流表测电路中电流。当光照强度逐渐增大时，光敏电阻的阻值变小，电路总电阻变小，而电源电压不变，根据欧姆定律可知，电路中电流变小，所以电流表A示数变小。电源电压不变，所以电压表V1示数不变。根据U=IR可知，定值电阻两端电压变大；根据串联电路电压规律可知，光敏电阻两端电压变小，所以电压表V2示数变小；故C正确，ABD错误。
故选C。
12．D
【详解】
A．根据图乙可知，该同学研究的是电流和电阻的关系，A错误；
B．由图乙知，电阻两端的电压始终保持
UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V
故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，故C错误，D正确。
故选D。
13．30
【详解】
如图，闭合开关S和S1后，两灯并联，电流表A1测干路电流，电流表A2测L1支路电流， L2两端电压为
L2支路电流为
L2的电阻为
14．3∶2 6
【详解】
[1]由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。由图乙可知，滑片在中点c时电压表的示数Uc=3V，滑片在最右端b时电压表的示数Ub=4V，滑片在中点c时与最右端b时的电流表示数之比
[2]由串联电路电流和电压的规律及欧姆定律可知，滑片在中点c时与最右端b时通过R1的电流之比
U=6V
15．6 9
【详解】
[1]由欧姆定律可得，该钠灯两端的电压为
[2]通过钠灯横截面的电荷量为
16．6 20
【详解】
[1]当滑动变阻器滑片在最左端时，电路为R1的简单电路，此时电路中的电流I＝0.6 A，则电源电压
①
当滑片P在最右端时滑动变阻器全部接入电路，R1与R2串联，则电路中电流最小，由图像可知此时电路中的电流Ia＝0.2 A，R2两端的电压U2＝4 V，电源电压
②
联立①②式解得电源电压
U＝6 V，R1＝10 Ω
[2]由 可得
17．20
【详解】
由可得，定值电阻的阻值
=20Ω
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，若电压为0时，定值电阻的阻值仍为20Ω不变。
18． U
【详解】
（1）[1][2]当S1、S2均断开时，R2与R3串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数
电路中电流表的示数；电压表的示数
电压表的示数。
（2）[3][4]当S1、S3均闭合时，R1与R2并联，电压表测电源的电压，电流表测干路电流，则电压表的示数为U；因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻
电流表的示数
电流表的示数。
19．变小 变大 电压表 不均匀
【分析】
（1）首先根据电路图分析电路的连接方式，然后结合欧姆定律和滑动变阻器接入电路电阻的变，判断电流表的示数的变化。根据欧姆定律和串联电路的电压特点可知电压表的示数的变化。
（2）分析电压表和电流表随压力增大其示数如何变化，示数增大的电表可改装为压力计。根据压力大小与电表示数是否成正比分析刻度是否均匀。
【详解】
（1）[1][2]由电路图可知，定值电阻与滑动变阻器串联接入电路，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值变大，电源电压不变，由欧姆定律可知，电路电流减小，则电流表示数变小；由U＝IR可知：定值电阻R1两端的电压变小，由于电源电压不变，根据串联电路的电压特点可知：电压表示数变大。
（2）[3]由电路图可知，当压力增大时，滑动变阻器接入电路的电阻变大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，电路电流变小，电流表示数变小，因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。
[4]压力与R2成正比，电路电流
由得电压表示数
UV＝U2＝IR2＝
由此可知：电压表示数与R2不成正比，因此压力与R2不成正比，所以压力计刻度不均匀。
【点睛】
本题考查串联电路的特点和欧姆定律的应用，使学生能结合滑动变阻器的使用有效解决生活中出现的实际问题。
20．导线都接在上面的接线柱上 导线都接在下面的接线柱上
【详解】
[1]滑动的变阻器结构如图所示：
它有四个接线柱，如导线接在CD接线柱上，电阻最小且不可调，灯泡亮度不变。
[2]如果导线接在AB接线柱上，电阻最大切不可调，小灯泡亮度不变。
21．小 电压表 3 越大 分压 电压表
【详解】
[1]流体的流速越大的位置压强越小，故飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强小，从而形成升力。
[2][3][4][5][6]如图2，电流表串联在电路中，故表2是电流表，电压表并联在电路中，故表1和表3是电压表，因为测距传感器和串联在电路中，电流表2测量串联电路中的电流，电压表1测量两端的电压，电压表3测量两端的电压。由测距传感器的阻值与离地高度h的关系图像知，随离地高度h的增大而增大，根据串联电路中各串联电阻起分担电压的作用，电阻越大分担的电压越大，当离地高度增大时，变大，分担的电压越大，则分担的电压变小，即电压表3示数变大，电压表1示数变小。电路总电阻变大，电源电压不变，故电路的电流变小，故电流表2示数变小。综合分析当离地高度增加时，电压表1示数变小，电压表3示数变大，电流表2示数变小，根据高度表示数随飞行高度的增大而增大，故高度表选择电压表3。
