第十三章 电路初探 综合测评卷（B卷）— 2021-2022学年苏科版物理九年级上学期（有解析）

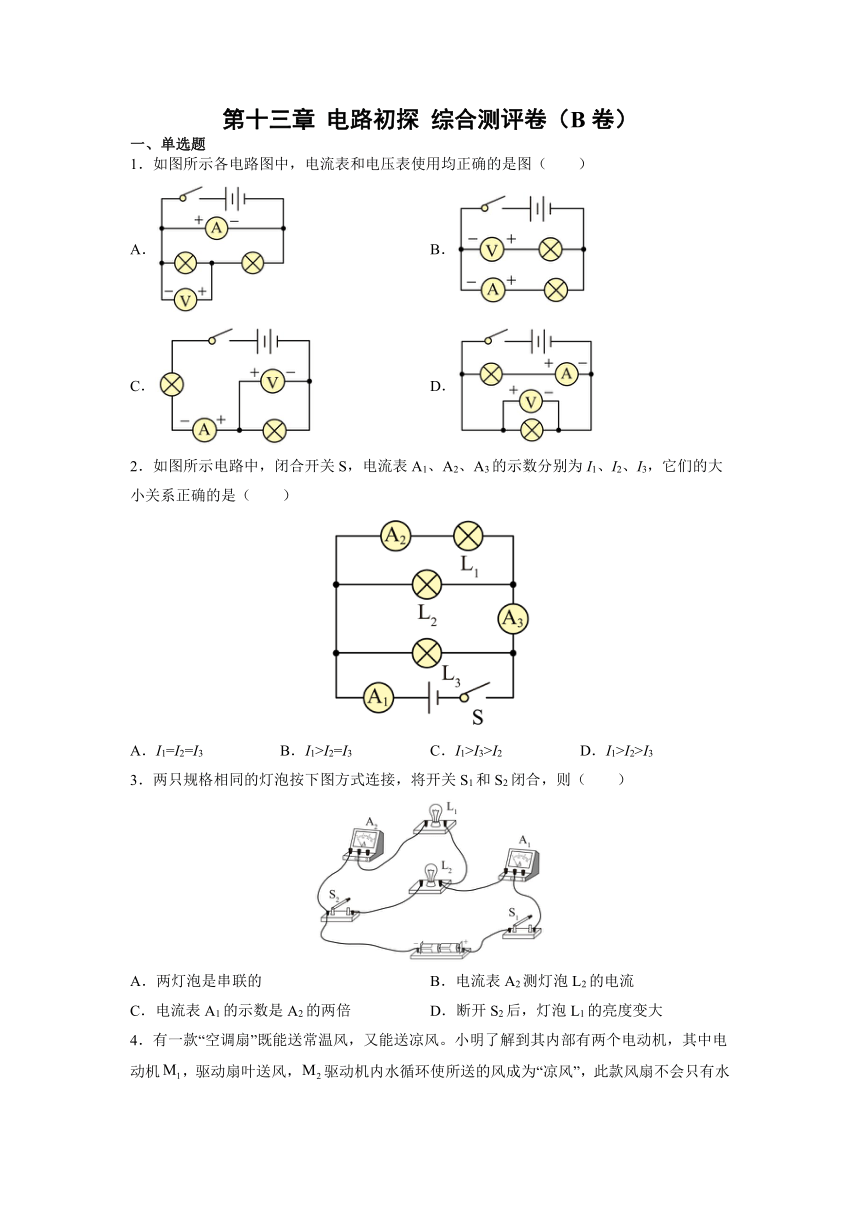

第十三章 电路初探 综合测评卷（B卷）
一、单选题
1．如图所示各电路图中，电流表和电压表使用均正确的是图（　　）
A． B．
C． D．
2．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3 B．I1>I2=I3 C．I1>I3>I2 D．I1>I2>I3
3．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
4．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是　　
A． B．
C． D．
5．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
6．小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
7．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响

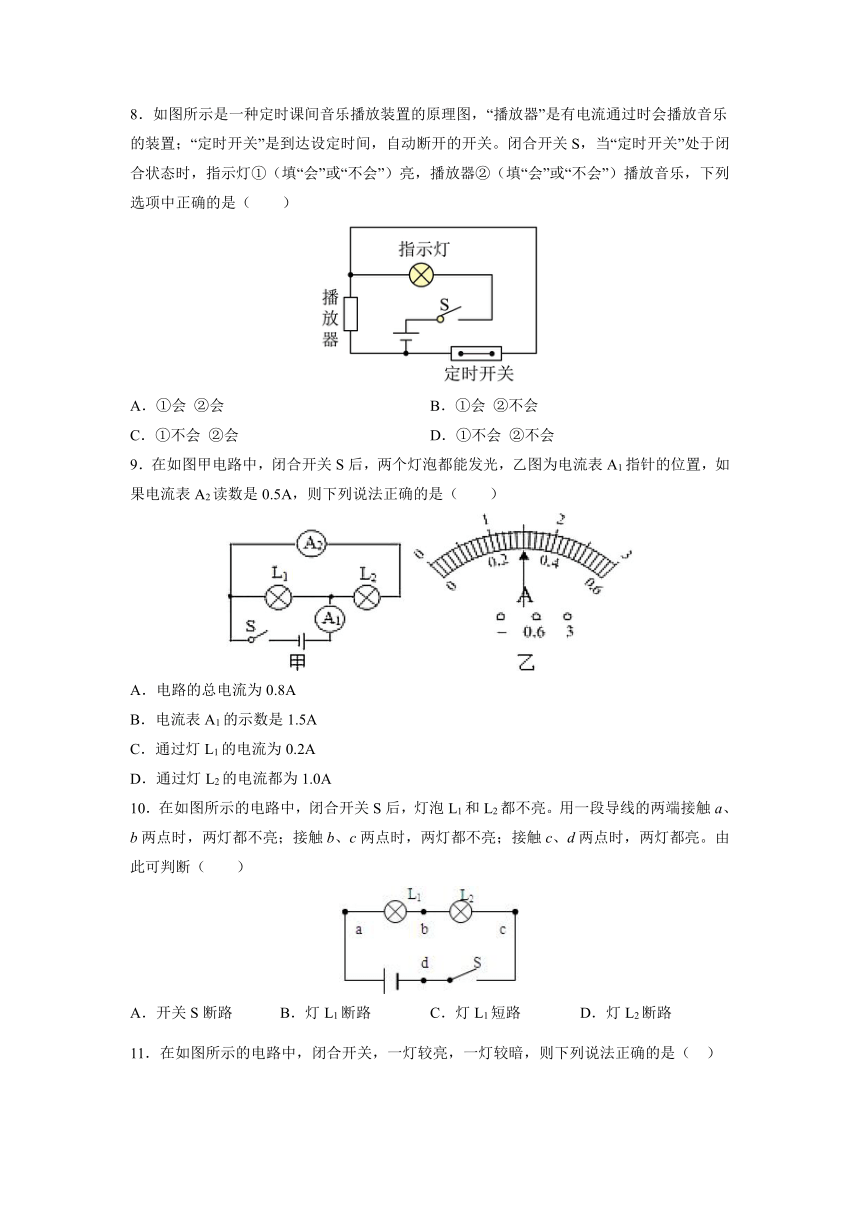

8．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐，下列选项中正确的是（　　）
A．①会 ②会 B．①会 ②不会
C．①不会 ②会 D．①不会 ②不会
9．在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A
D．通过灯L2的电流都为1.0A
10．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（　　）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路

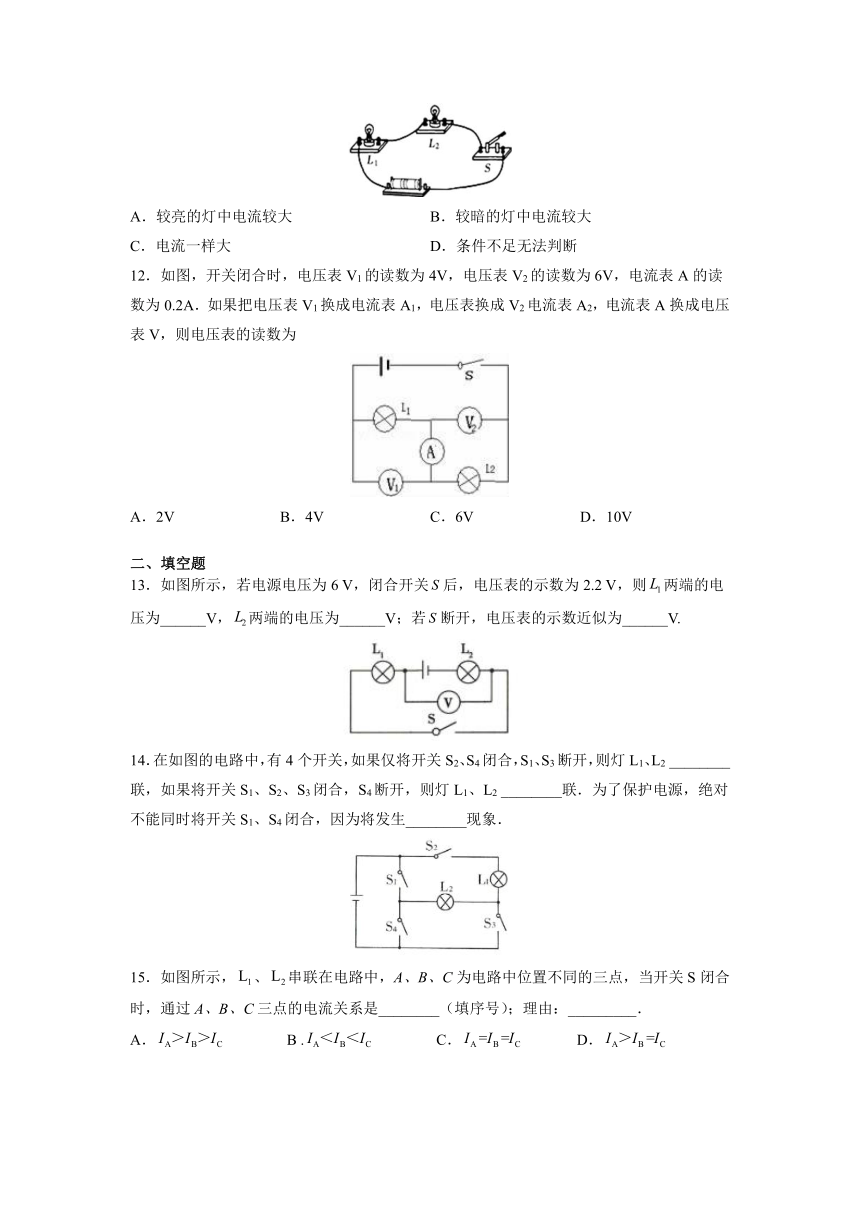

11．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
12．如图，开关闭合时，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．如果把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为
A．2V B．4V C．6V D．10V
二、填空题
13．如图所示，若电源电压为6 V，闭合开关后，电压表的示数为2.2 V，则两端的电压为______V，两端的电压为______V；若断开，电压表的示数近似为______V.
14．在如图的电路中，有4个开关，如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2 ________联，如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2 ________联．为了保护电源，绝对不能同时将开关S1、S4闭合，因为将发生________现象．

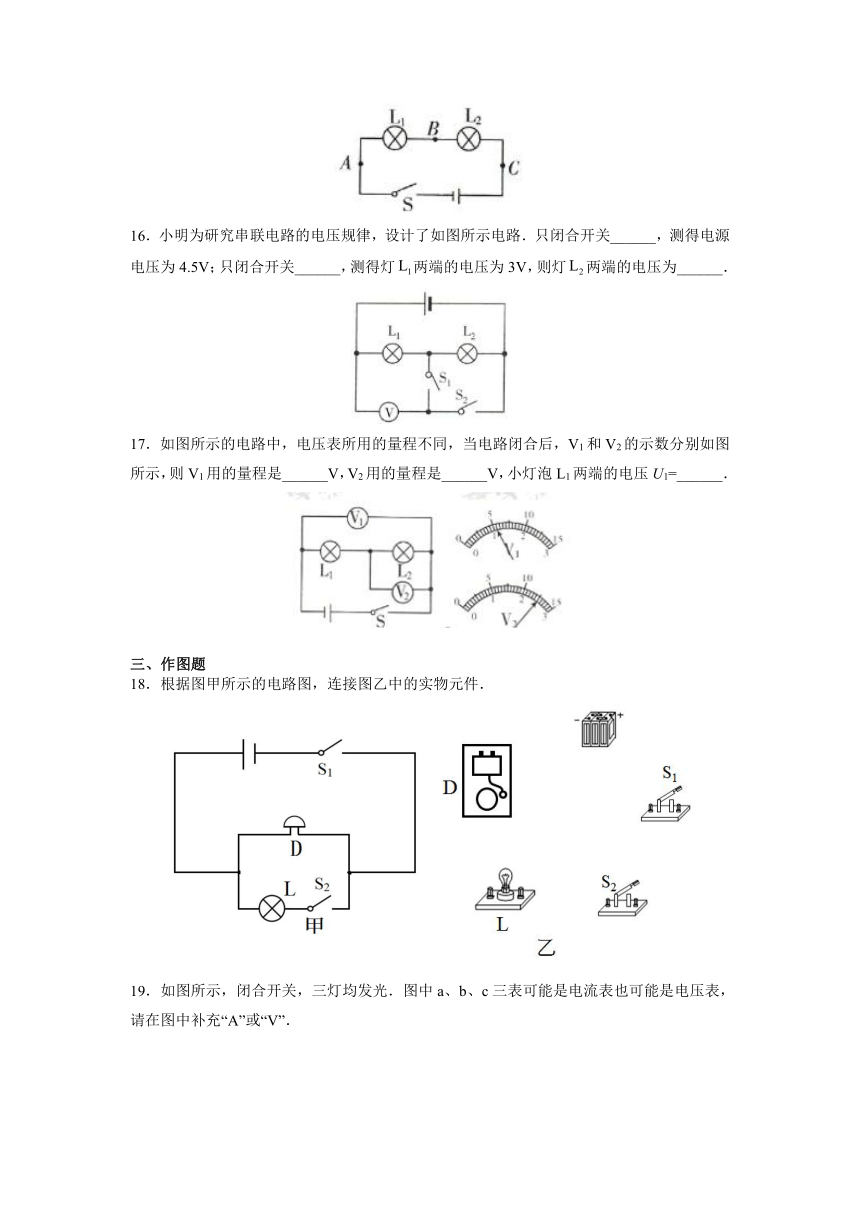

15．如图所示，、串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是________（填序号）；理由：_________．
A． B . C． D．
16．小明为研究串联电路的电压规律，设计了如图所示电路．只闭合开关______，测得电源电压为4.5V；只闭合开关______，测得灯两端的电压为3V，则灯两端的电压为______．
17．如图所示的电路中，电压表所用的量程不同，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是______V，V2用的量程是______V，小灯泡L1两端的电压U1=______．
三、作图题
18．根据图甲所示的电路图，连接图乙中的实物元件．
19．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，请在图中补充“A”或“V”．
20．请按照图甲中的电路图把图乙的实物图中未连接起来的地方连接起来．
四、实验题
21．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 _____ V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了 _____ （选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 _____ ．
22．利用图示电路来“探究串联电路电压规律”，回答下列问题：
(1)连接电路时，开关应该_________。
(2)连接好电路后，用电压表测A、B间的电压时，要进行试触，即选用电压表的大量程，先闭合开关，然后__________，同时观察电压表指针偏转情况。
(3)在测过两端的电压后，保持电压表与B点的连线不动，将连接A点的导线改接到C点，用此方法来测量两端的电压。这种做法的错误之处是_________。
(4)用电压表分别测出AB、BC、AC间的电压、、后，为了多次测量，接下来应该________，重复上述实验。
五、计算题
23．认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1、L2串联，则应闭合或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1、L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。
24．如图所示电路，闭合开关后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表示数为4.5V，求：
（1）通过灯L1和L2的电流各是多少？电源电压为多少？
（2）说明三个电表使用的量程．
25．如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：
（1）L1和L2两端的电压各为多少
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少
（3）若将S1，S2和S3同时闭合会发生什么现象
参考答案
1．D
【解析】A．因为电流表并联在了电源两端，因此闭合开关后会形成电源短路；且电压表正负接线柱连接错误，故A错误；
B．电压表与灯泡串联了，且电压表与电流表的正负接线柱接反了，故B错误；
C．电流是从电流表的负接线柱流入，正接线柱流出的，故C错误；
D．电压表并联、电流表串联，且电流都从正接线柱接入，负接线柱接出，故D正确。
故选D。
2．C
【解析】由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小。
故选C。
3．C
【解析】ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
4．C
【解析】A．开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；
B．开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；
C．开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；
D．闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。
故选C。
5．C
【解析】由图知道电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路的电流几乎为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理知道，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，故只有C符合题意。
故选C。
6．C
【解析】ABC．由图可知，灯泡L1与L2并联，电流表A1测量通过L2的电流，电流表A2在干路中，测量电路的总电流，故AB错误，C正确；
D．电压表测量L2两端的电压，故D错误。
故选C。
7．A
【解析】由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。
故选A。
8．B
【解析】由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐。故ACD不符合题意，B符合题意。
故选B。
9．B
【解析】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，故A错误，B正确；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，故CD错误；
故选B。
10．A
【解析】闭合开关S后，灯泡L1和L2都不亮，两个灯泡串联，只有一处故障，则电路出现断路，用一段导线的两端接触a、b两点时，两灯都不亮，可知断点不在a、b两点之间，接触b、c两点时，两灯都不亮，可知断点不在b、c两点之间，接触c、d两点时，两灯都亮，可知断点在c、d两点之间，即开关S断路。
故选A。
11．C
【解析】从实物图可以看出，这是一个串联电路，两个灯串联接在一起，根据串联电路电流规律，串联电路中电流处处相等，所以说两灯的电流一样大，故选C．
12．D
【解析】（1）由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电流表测电路中的电流，因为串联电路中总电压等于各分电压之和，所以电源的电压：
；
（2）若把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则两灯泡并联，电流表A1测L2支路的电流，A2测L1支路的电流，电压表测电源的电压，所以此时电压表的示数为10V．
故选D．
13．2.2 3.8 6
【解析】[1]开关闭合时，两灯泡串联，电压表并联在两端，故两端的电压为2.2V；
[2]由串联电路中的电压规律可知，两端的电压为6V；
[3]开关断开，电压表与电源相连，示数近似为6 V.
14．串 并 电源短路
【解析】[1]由电路图可知，如果将开关S2、S4闭合，S1、S3断开，电流只有一条路径，所以灯L1、L2串联；
[2]如果将开关S1、S2、S3闭合，S4断开时，电流路径有两条，即电流从电源正极分别经过灯L1、L2流回电源负级，所以L1、L2并联；
[3]如果同时将开关S1、S4闭合， 则电流会没有经过用电器而直接流回电源的负极，发生电源短路，烧坏电源．
15．C 串联电路中电流处处相等
【解析】[1][2]由电路图可知：L1、L2串联在电路中，A、B、C是串联电路中位置不同的三点，由于串联电路电流处处相等，则IA=IB=IC．
16．
【解析】[1][2]电压表并联在谁的两端，就是测量谁的电压，当只闭合S2时，电压表是测电源电压；当只闭合S1时，电压表是测L1的电压；
[3] 根据串联电路电压的规律，则灯L2两端的电压：
．
17．0～15 0～3 3V
【解析】由图示电路图可知，两灯泡串联，电压表V1测串联总电压，电流表V2测灯L2两端电压；
[1][2]电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，则V1量程为0 15V，其分度值为0.5V，示数为5.5V，V2量程为0 3V，其分度值为0.1V，示数为2.5V；
[3]灯泡L1两端电压：
U1=UV1 UV2=5.5V 2.5V=3V．
18．
【解析】由图甲知，灯与电铃并联，S2在灯泡L支路上，S1在干路上．
先将电源、灯L、开关S2、开关S1顺次串联接入电路，再将电铃并联在灯L和开关S2两端即可，如图所示：
19．
【解析】闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表；若b为电流表，则灯L1不发光，故b为电压表，若c为电压表，则三灯均不发光，故c为电流表．如图所示：
20．
【解析】采用“电流流向法”，电流从电源正极出发，依次串联开关S1、灯泡L1、开关S回到电源负极，再将开关S2和灯泡L2并联在开关S1和灯泡L1两端，实物图如下图所示：
21． 1.9 断路 电压表的正负接线柱接反
【解析】第一空．分析实物图知道，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，相应的电路图如下：
第二空．由图甲知道，电源由2节干电池串联组成，所以，电源电压大约是3V，由图乙知道，电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V；
第三空．闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，所以，应是灯L1发生断路．
第四空．由图知道，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，此时电流是从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反．
22．断开 迅速断开 电压表正负接线柱接反了 换用不同规格的小灯泡
【解析】(1)[1]为保护电路，在连接电路前，开关应断开。
(2)[2]电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行试触，先闭合开关，观察电压表指针，然后立刻断开，防止烧坏电表。
(3)[3]直接改线，电流负进正出，电压表会反偏。
(4)[4]根据一组数据得出的结论有偶然性，应该换用不同规格的灯泡多次测量。
23．（1）闭合开关S1，断开开关S2、S3；（2）0.25A；（3）闭合开关S2、S3，断开开关S1；（4）0.45A
【解析】(1)由电路图知道，要使灯L1、L2串联，则应闭合开关S1，断开开关S2 、S3，这样电流会从电源正极出发后依次经过两盏灯泡，形成串联。
(2)串联电路中，由于电流处处相等，所以通过L1的电流I1和通过L2的电流I2都是0.25A。
(3)由电路图知道，要使灯L1、L2并联，则应闭合开关S2、S3，断开开关S1，这样两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，形成并联。
(4)在并联电路中，各支路电流之和等于干路电流，所以，通过L2 的电流
I2 =I-I1=0.8A-0.35A=0.45A
24．（1）0.4 A 0.8 A 4.5V；（2）电流表A1、A2、使用0-3.A量程；电压表使用0-15 V量程．
【解析】
由图可以看出俩灯并联，电流表A1测干路电流，A2测通过L2的电流，电压表测L2的电压．电流表A2示数为0.8A,即通过灯泡L2的电流I2＝0.8 A；根据并联电路中干路电流等于各支路电流之和可得通过L1的电流I1＝I总－I2＝1.2A－0.8A＝0.4 A；根据并联电路各支路的电压都相等且等于电源电压可知电源电压为4.5V；因为电源电压是4.5V所以电压表的量程应该选择0—15V；由A1A2的示数可知两个电流表都应该选择0—3A的量程．
25．(1)3.8V，2.2V；(2)0.28A，0.32A；(3)短路。
【解析】(1)由电路图可知，当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，电压表的示数为3.8V，即L1两端的电压
U1=3.8V，
由串联电路的电压特点可得，L2两端的电压：
U2=U-U1=6V-3.8V=2.2V；
(2)由电路图可知，当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流，电流表A1示数0.28A，即通过L1的电流
I1=0.28A，
电流表A2的示数0.6A，即干路电流
I=0.6A，
由并联电路的电流特点可得，通过L2的电流：
I2=I-I1=0.6A-0.28A=0.32A；
(3)由电路图可知，当S1、S2和S3同时闭合时，电源两极会被导线直接相连造成电源短路。
答：(1)L1和L2两端的电压分别为3.8V和2.2V；
(2)当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；
(3)若将S1，S2和S3同时闭合电源会被短路。
