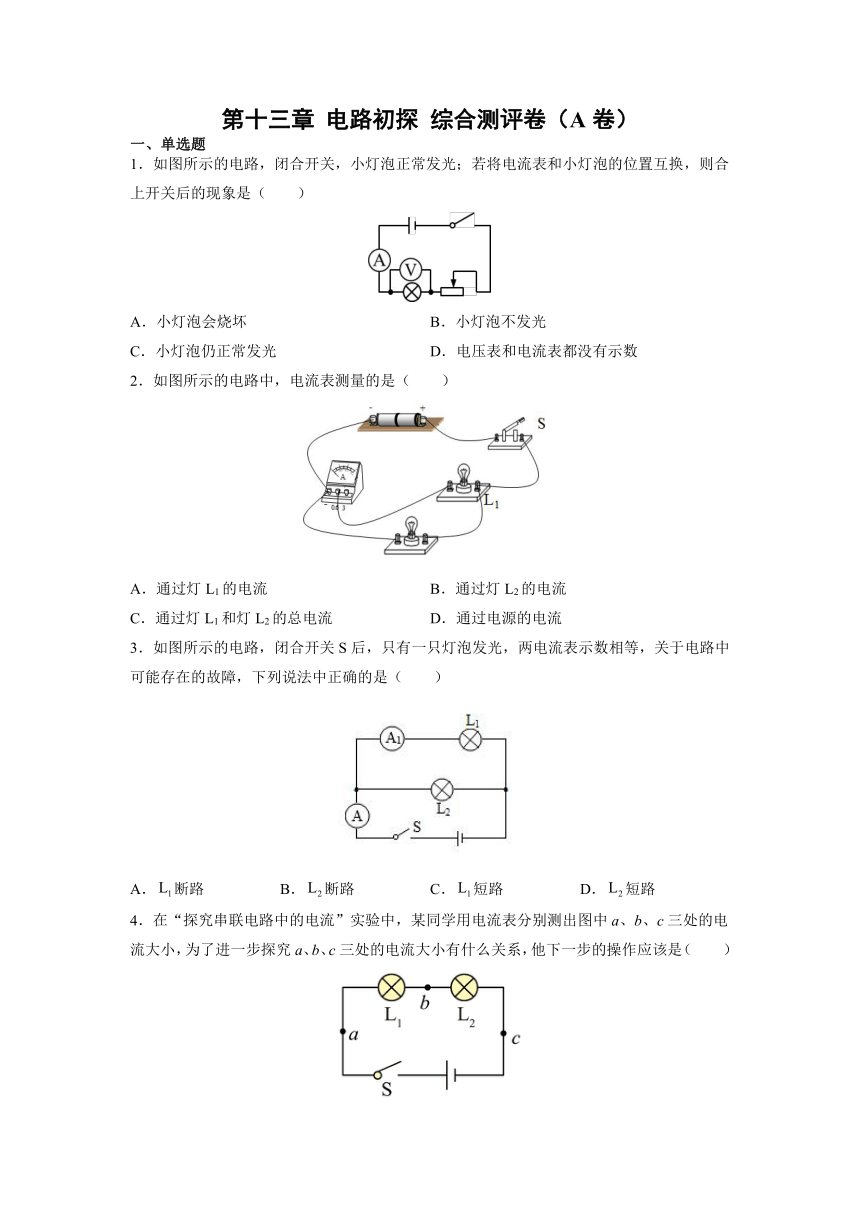

第十三章 电路初探 综合测评卷(A卷)
一、单选题
1.如图所示的电路,闭合开关,小灯泡正常发光;若将电流表和小灯泡的位置互换,则合上开关后的现象是(  )
A.小灯泡会烧坏 B.小灯泡不发光
C.小灯泡仍正常发光 D.电压表和电流表都没有示数
2.如图所示的电路中,电流表测量的是(  )
A.通过灯L1的电流 B.通过灯L2的电流
C.通过灯L1和灯L2的总电流 D.通过电源的电流
3.如图所示的电路,闭合开关S后,只有一只灯泡发光,两电流表示数相等,关于电路中可能存在的故障,下列说法中正确的是(  )
A.断路 B.断路 C.短路 D.短路
4.在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小,为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是(  )
A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

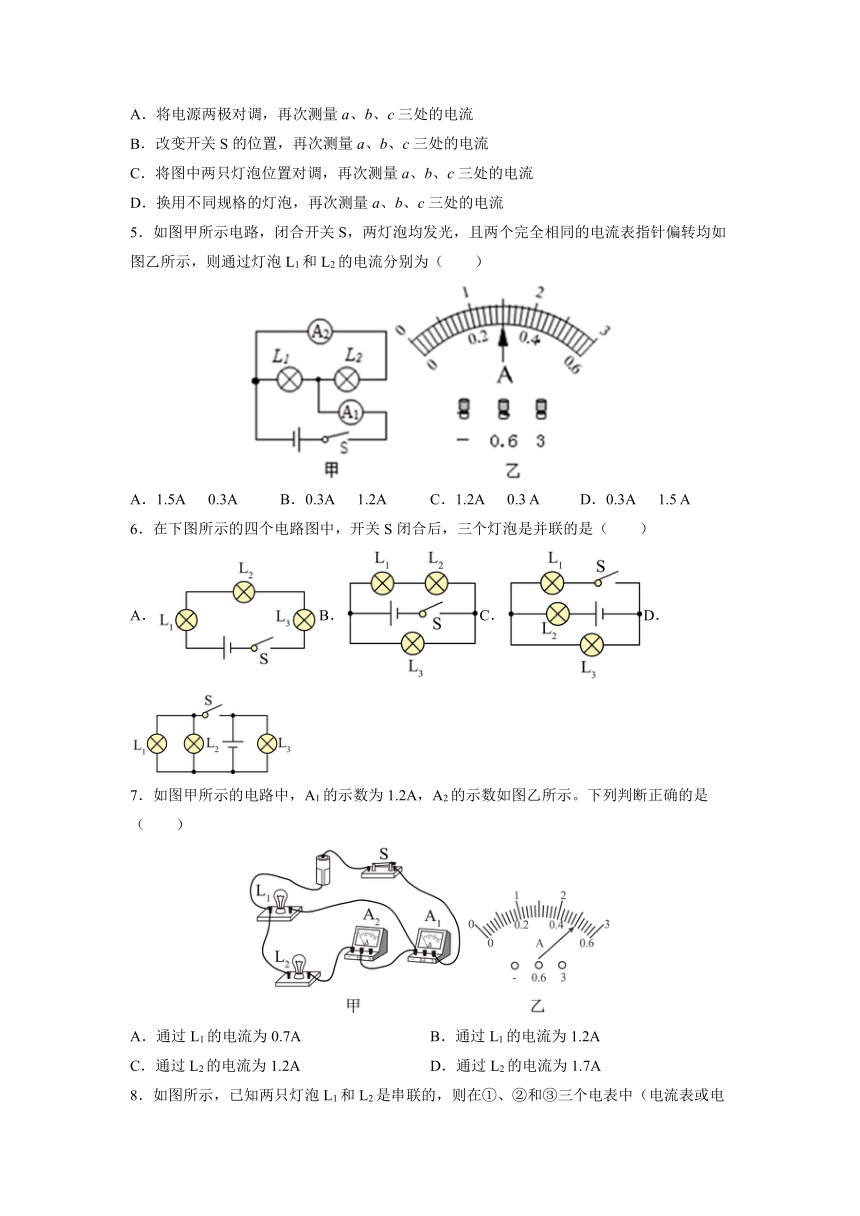

5.如图甲所示电路,闭合开关S,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为(  )
A.1.5A 0.3A B.0.3A 1.2A C.1.2A 0.3 A D.0.3A 1.5 A
6.在下图所示的四个电路图中,开关S闭合后,三个灯泡是并联的是(  )
A.B.C.D.
7.如图甲所示的电路中,A1的示数为1.2A,A2的示数如图乙所示。下列判断正确的是(  )
A.通过L1的电流为0.7A B.通过L1的电流为1.2A
C.通过L2的电流为1.2A D.通过L2的电流为1.7A

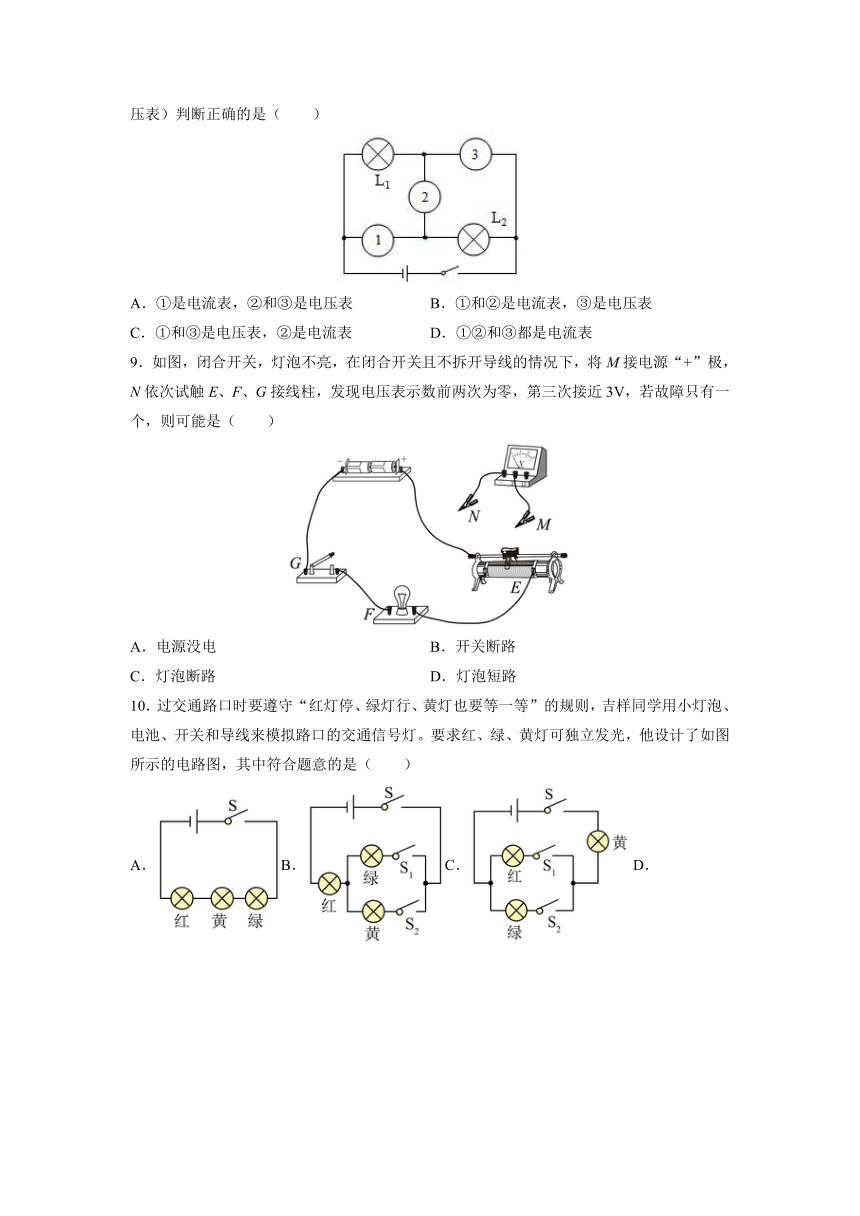

8.如图所示,已知两只灯泡L1和L2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是(  )
A.①是电流表,②和③是电压表 B.①和②是电流表,③是电压表
C.①和③是电压表,②是电流表 D.①②和③都是电流表
9.如图,闭合开关,灯泡不亮,在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G接线柱,发现电压表示数前两次为零,第三次接近3V,若故障只有一个,则可能是(  )
A.电源没电 B.开关断路
C.灯泡断路 D.灯泡短路
10.过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则,吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光,他设计了如图所示的电路图,其中符合题意的是(  )
A.B.C.D.

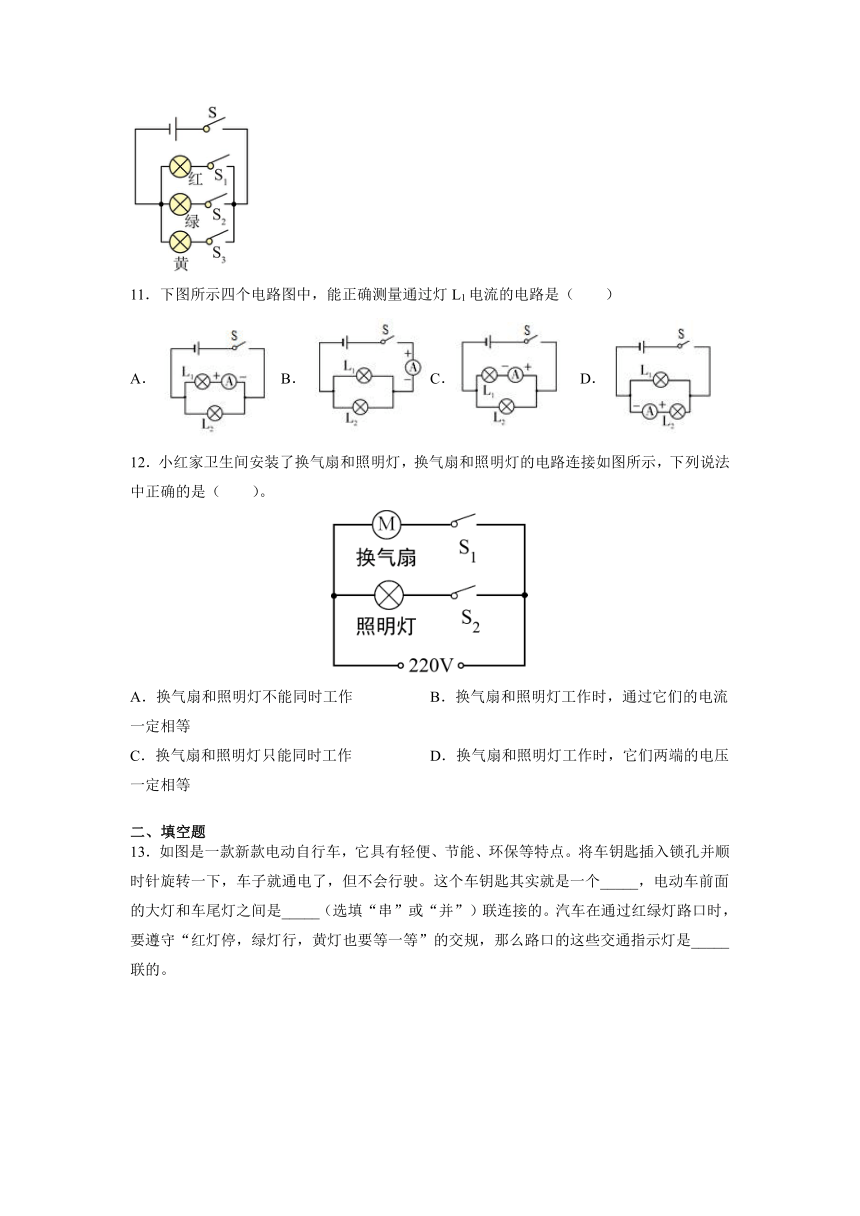

11.下图所示四个电路图中,能正确测量通过灯L1电流的电路是(  )
A.B. C. D.
12.小红家卫生间安装了换气扇和照明灯,换气扇和照明灯的电路连接如图所示,下列说法中正确的是(  )。
A.换气扇和照明灯不能同时工作 B.换气扇和照明灯工作时,通过它们的电流一定相等
C.换气扇和照明灯只能同时工作 D.换气扇和照明灯工作时,它们两端的电压一定相等
二、填空题

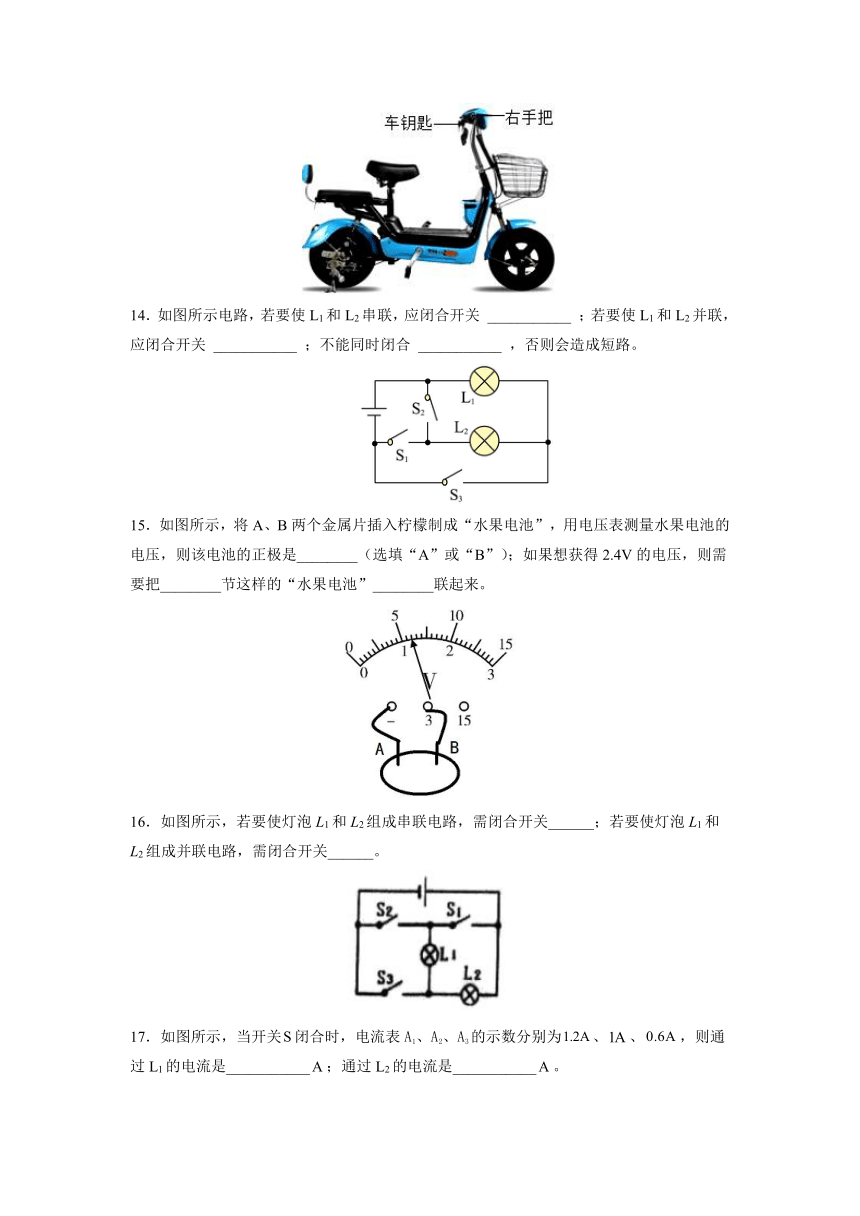

13.如图是一款新款电动自行车,它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。这个车钥匙其实就是一个_____,电动车前面的大灯和车尾灯之间是_____(选填“串”或“并”)联连接的。汽车在通过红绿灯路口时,要遵守“红灯停,绿灯行,黄灯也要等一等”的交规,那么路口的这些交通指示灯是_____联的。
14.如图所示电路,若要使L1和L2串联,应闭合开关 ___________ ;若要使L1和L2并联,应闭合开关 ___________ ;不能同时闭合 ___________ ,否则会造成短路。
15.如图所示,将A、B两个金属片插入柠檬制成“水果电池”,用电压表测量水果电池的电压,则该电池的正极是________(选填“A”或“B”);如果想获得2.4V的电压,则需要把________节这样的“水果电池”________联起来。
16.如图所示,若要使灯泡L1和L2组成串联电路,需闭合开关______;若要使灯泡L1和L2组成并联电路,需闭合开关______。
17.如图所示,当开关闭合时,电流表A1、A2、A3的示数分别为、、,则通过L1的电流是___________;通过L2的电流是___________。
三、作图题
18.如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求:灯L1、L2串联,电压表只测量L1两端的电压,不考虑电压表量程的选择,导线不交叉。
19.根据电路图连接实物图:
20.在图所示的电路中有两根导线尚未连接,以笔画线代替导线补上。补上后要求:
①闭合开关S,小灯L1与L2并联;
②电流表测量小灯L2的支路电流;
③开关S控制L1、L2。
四、实验题
21.在探究并联电路中干路电流与各支路电流的关系时,四班各组同学从甲、乙、丙、丁四种规格的灯泡中,选取两个并联起来接在相同电源上,组成如图1所示的电路。然后把一个电流表分别接入电路中A,B,C处测量电流。并记录数据。
(1)请你在图2中用笔画线代替导线,完成实物电路的连接,要求电流表测量B点的电流。(已知B点的电流不超过0.6A,导线不要交叉)___________
(2)小李同学将电流表接在A处,闭合开关,电流表示数如图3所示,为了测量结果准确,他的下一步操作是___________,重新进行实验。
(3)小张同学测量时,闭合开关,发现指针向“0”刻度的左侧偏转,则电流表连接存在的错误是___________。
(4)老师收集到几个组的数据如下表:
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 乙 0.16 0.17 0.33
2 乙 丙 0.12 0.20 0.32
3 甲 丁 0.16 0.14 0.30
4 甲 丙 0.20 0.18 0.34
根据表格中的数据可以得到的实验结论是:___________(写表达式)。
22.小明和小华在“探究串联电路电压的规律”时,都设计了如图甲所示的电路。
(1)连接电路时,开关要____________;
(2)连接电路前,小明发现电压表指针如图乙,接下来他要对电压表进行的操作是____________;
(3)按甲图连接后电路实物图___________;
(4)闭合开关,发现L1不发光,L2比较亮,电压表示数为零,则小灯泡L1的故障是____________。
(5)小明想保持电压表的B连按点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压,她能否测出L2两端电压 ____________,理由是____________。
(6)排除故障后,小明正确操作完成了实验,并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分折实验数据得出两个实验结论:
①串联电路两端的电压等于各部分电路两端电压之和;
②串联电路中,各部分电路两端电压相等。
实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是___________,另外,小明的实验在实验方案上还存在另一个不足之处是__________。
五、计算题
23.如图所示的电路图,在下列情况下,求:
(1)当S1闭合、S2和S3都断开时,电流表A1的示数为1 A,则电流表A2 的示数为多少,A3的示数为多少?
(2)当S2和S3闭合、S1断开时,电流表A3和A2的示数分别为4.5 A和1.5 A,求电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象?
24.如图(a)所示电路,V1、V2是两只相同的电压表。当闭合开关后,灯泡L1和灯泡L2都发光,这时两只电压表的指针偏转角度相同,均为图(b)所示,指针刚好对准刻度线位置。则:
(1)求灯泡L1和灯泡L2两端的电压;
(2)若将灯泡L1和灯泡L2改接为图(c)所示的电路,当开关S闭合后,灯泡L1和灯泡L2都发光,一段时间后,灯泡L1突然不亮,灯泡L2亮,电流表A1没有示数,求此时灯泡L1和灯泡L2两端的电压。
25.如图甲所示电路,灯L1两端的电压U1,L2两端的电压U2,L1、L2串联的总电压U,图乙为测量总电压U的电压表表盘读数,图丙为测量灯L1两端的电压U1的电压表表盘读数,请通过分析计算回答下列问题:
(1)L1两端的电压U1是多少?
(2)L2两端的电压U2是多少?
(3)L1、L2串联的总电压U是多少?
参考答案
1.C
【解析】闭合开关,灯泡与变阻器串联,电压表测量灯泡两端电压,小灯泡正常发光;若将电流表和小灯泡的位置互换后,灯泡与变阻器仍串联,电压表被短路,小灯泡仍正常发光。
故选C。
2.A
【解析】如图电路中,电流从电源正极流出,经过开关S后分为两条支路,一支经过灯L1,再经过电流表,另一支经过灯L2,然后两条支路汇合,然后流回电源负极,电流表串联在灯L1所在的支路中,所以电流表测量的是通过灯L1的电流,故A符合题意,BCD不符合题意。
故选A。
3.B
【解析】由图可知,两个灯泡并联,电流表A1测量通过L1的电流,电流表A测量干路中的电流。
A.断路,灯泡L1不发光,电流表A1没有示数,故A错误;
B.断路,灯泡L2不发光,灯泡L1发光,电流表A和电流表A1都测量通过L1的电流,它们的示数相等,故B正确;
CD.L1或L2短路,两个灯泡都不发光,将电源短路,故CD错误。
故选B。
4.D
【解析】AB.电路中电流大小与电源正负极的位置、与开关的位置没有关系,故将电源两极对调和改变开关S的位置,电流大小都不变,故AB错误;
C.将图中两只灯泡的位置互换,电路中电流大小仍不变,故C错误;
D.为得到普遍性的结论,应换用不同规格的灯泡,再次测量a、b、c三处的电流,故D正确;
故选D。
5.C
【解析】由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L2支路的电流,因并联电路中干路电流等于各支路电流之和,且两个电流表的指针在同一个位置,所以,干路电流表A1的量程为0~3A,分度值为0.1A,示数I=1.5A,L2支路电流表A2的量程为0~0.6A,分度值为0.02A,示数I2=0.3A,则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
故选C。
6.D
【解析】A.L1、L2和L3三个灯泡首位顺次相连是串联电路,故A不符合题意;
B.L1、L2串联,再和L3并联,是一个混联电路,故B不符合题意;
C. L1、L3并联再和L2串联,是一个混联电路,故C不符合题意;
D.L1、L2和L3三个灯泡,首首相连、尾尾相连,是一个并联电路,故D符合题意。
故选D。
7.A
【解析】由图可知:把两个电流表看成导线,得出两个灯泡是并联的。A1串联在干路中,A1测干路电流,A1的示数为1.2A。A2和L2串联,测L2中的电流,A2如果使用,示数是2.5A,大于干路电流,由于并联电路的干路电流等于各支路电流之和,所以A2使用,示数是0.5A,即通过L2的电流是0.5A,根据串联电路干路电流等于各支路电流之和。所以通过L1的电流为
故选A。
8.C
【解析】A.闭合开关,当①是电流表,②和③是电压表时,只L2发光,故A错误;
B.闭合开关,①和②是电流表,③是电压表时,L1短路,故B错误;
C.闭合开关,①和③是电压表,②是电流表时,L1和L2串联,故C正确;
D.闭合开关,①②和③都是电流表时,电源短路,故D错误。
故选C。
9.B
【解析】将M接电源“+”极,N接E,无示数,说明可能存在断路,且断路不在变阻器,N接F,无示数,说明断路灯泡也没断路,N接G,有示数,说明断路可能在开关,且电源有电,故ACD不符合题意,B符合题意。
故选B。
10.D
【解析】要求红、绿、黄灯可独立发光,即它们互相不影响,它们应该是并联。
A.从图中可以看到,三个灯首尾相连,它们是串联,故A不符合题意;
B.从图中可以看到,三个开关都闭合后,绿灯和黄灯两端分别连在一起,绿灯和黄灯是并联,然后再和红灯串联,不是仅仅并联一种情况,故B不符合题意;
C.从图中可以看到,三个开关都闭合后,红灯和绿灯两端分别连在一起,红灯和绿灯是并联,然后再和黄灯串联,不是仅仅并联一种情况,故C不符合题意;
D.从图中可以看到,四个开关都闭合后,三个灯两端分别连在一起,它们是并联,故D符合题意。
故选D。
11.C
【解析】A.如图,两个灯泡并联,电流表测量通过灯L1的电流,但正负接线柱反接,故A不合题意;
B.如图,两个灯泡并联,电流表测量通过干路的电流,故B不合题意;
C.如图,两个灯泡并联,电流表测量通过灯L1的电流,正负接线柱连接正确,故C合题意;
D.如图,两个灯泡并联,电流表测量通过灯L2的电流,故D不合题意。
故选C。
12.D
【解析】A.换气扇与照明灯并联在电路中,分别有开关S1、S2控制,所以换气扇与照明灯即可以同时工作,又可以单独工作,互不影响,A错误;
B.换气扇和照明灯工作时,并联时支路电流可能不相等,故B错误;
C.换气扇与照明灯即可以同时工作,又可以单独工作,互不影响,故C错误;
D.换气扇和照明灯工作时,并联电路,故它们两端的电压一定相等,故D正确。
故选D。
13.开关 并 并
【解析】[1]电动自行车钥匙插入锁孔并顺时针旋转一下,车子就通电了,所以这车钥匙其实就是一个开关。
[2][3]电动车前面的大灯和车尾灯工作时互不影响,是并联的;路口的这些交通指示灯能够各自独立工作,所以是并联的。
14.S1 S2和S3 S1和S2
【解析】[1]若要使L1和L2串联,应只闭合开关S1,此时电流从电源正极出发,先后经L1和L2流回到电源负极。
[2]若要使L1和L2并联,应闭合开关S2和S3,此时电流从电源正极出发,分成两条路经过灯L1和L2,汇合后流回到电源负极。
[3]不能同时闭合S1和S2,否则会造成短路,电流直接从正极不经过用电器流回到负极。
15.B 2 串
【解析】[1]电压表的连接方法,电流必须从正接线柱流入,从负接线柱流出时指针向右偏,故由图可观察到电压表的指针的向右偏转,从而确定与电压表正接线柱相连的B金属片是电池的正极。
[2][3]此时该电压表选择的是小量程,即分度值是0.1V,故此时的示数是1.2V,由串联电路中各部分电压之和等于总电压的特点可知,如果想获得2.4V的电压,则需要把2节这样的“水果电池”串联起来。
16.S2 S1、S3
【解析】[1]由图可知,要使灯L1、L2组成串联电路,应将两灯首尾相连接到电源两端,需闭合开关S2。
[2]要使L1、L2组成并联电路,则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极,需闭合开关S1、S3。
17.0.2 0.4
【解析】[1][2]观察电路图可知,灯泡L1、L2、L3并联,电流表A1测干路电流,A2测L1和L2的总电流,A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A,I2=0.4A,I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
18.
【解析】由题意知,灯L1、L2串联,所以将灯L1、L2首尾连接,电压表测灯L1两端的电压,所以电压表与L1并联,电路连接如图所示:

19.
【解析】图(a)中L1、L2并联,S1控制干路,S2控制L2所在支路,实物图如下图所示:
20.
【解析】小灯L1与L2并联,则电流的路径有两条;使灯泡L2的左接线柱与灯泡L1的左接线柱相连,灯泡L1的右接线柱与电源负极相连;开关接在干路中;如图所示:
21. 断开开关,将电流表的量程换为0~0.6A 正负接线柱接反
【解析】(1)[1]电流表测量B点的电流,B点的电流不超过0.6A,电流表选择0~0.6A的量程,电流表和灯泡L2串联,两个灯泡并联,如图所示:
(2)[2]由图3知电流表偏转较小,可能是电流表的量程较大,下一步断开开关,将电流表的量程换为0~0.6A。
(3)[3]闭合开关,发现指针向“0”刻度的左侧偏转,可能电流表正负接线柱接反。
(4)[4]由表中数据可知,并联电路中干路电流等于各支路电流之和,即。
22.断开 对电压表进行调零 L1短路 不能 电压表正负接线柱接反了 灯泡规格相同 只进行了一次实验,其结论具有偶然性
【解析】(1)[1]为了保护电路,连接电路时,开关应断开。
(2)[2]由图知,连接电路前,在检查实验器材时发现电压表指针没有指在零刻度线上,则应对电压表进行调零,使指针指在零刻度线上。
(3)[3]据电路图连接实物图即可,在连接过程中,电压表应该并联在小灯泡L1两端,如图所示:
(4)[4]有一个灯泡会发光,说明电路通路,但电压示数为零,说明与电压表并联段电路短路,故L1短路,所以不发光。
(5)[5][6]这样不能测出L2两端电压,测出L1两端的电压时,A与电压表的正接线柱相连。将与A点相连的导线改接到C点,则会造成电流从负接线柱流入了,即此时正负接线柱接反了。
(6)[7][8]由实验数据可知,各部分电路两端电压相等,该结论是错误的,造成结论错误的原因是选用了规格相同的灯泡做实验;由实验数据可知,只测出了一组实验数据,实验次数太少,得出的实验结论具有偶然性和片面性,为得出普遍结论,应改变灯泡的规格进行多次实验或改变电源电压进行多次实验。
23.(1) 1A;0A;(2) 3A;(3)发生电源短路现象。
【解析】(1)根据电路图可知,当S1闭合、S2和S3都断开时,L1、L2串联连接,等效电路图如下:
根据电路图可知,电流表A1和A2的都测量电路电流,而串联电路处处电流相等,故电流表A1和A2的示数相等,都等于1A;电流表A3处于断路状态,因此示数为0A;
(2)当S2和S3闭合、S1断开时等效电路图如图所示:
因为并联电路中,干路电流等于各支路电流之和,所以当S2和S3闭合、S1断开时,电流表A1的示数:

(3)当S1、S2和S3同时闭合时,电流从电源正极开始,直接从S1、S3回到电源负极,故发生电源短路,电源将被烧坏。
答:(1)电流表A2和A3的示数各1A和0A;
(2)电流表A1的示数为3A;
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
24.(1) 1.2V,4.8V;(2) 6V
【解析】解:(1)由图(a)所示电路图可知,两灯泡串联,电压表V1测电源电压,电压表V2测L1两端电压;串联电路总电压大于部分电路电压,由图(b)所示电压表可知,两电压表指针位置相同,则电压表V1的量程为0~15V,示数为6V,电压表V2的量程为0~3V,示数为1.2V;则灯L1两端两端电压为1.2V,灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
(2)由电路图(c)知,灯泡L1和灯泡L2并联,L1不亮,电流表A1没有示数,L2亮,说明L1断路,电路为L2的简单电路,因电源电压不变,故灯泡L1和灯泡L2两端的电压都等于6V。
答:(1)灯泡L1两端的电压为1.2V ,灯泡L2两端的电压为4.8V;
(2)此时灯泡L1和灯泡L2两端的电压都等于6V。
25.(1)1.7V;(2)1.3V;(3)3V
【解析】解:(1)图乙为测量总电压U的电压表表盘读数,图丙为测量灯L1两端的电压U1的电压表表盘读数,根据串联电路电压规律U=U1+U2;可见U>U1,由于图中U的指针偏转角度小于U1的角度,故图乙的电压表使用015V量程,读数应为3V,图丙电压表的读数为1.7V,即L1两端的电压U1是1.7V;
(2)由于L1和L2串联,故L2两端电压为
U2=UU1=3V1.7V=1.3V
(3)图乙的电压表使用015的V量程,故其读数为3V。
答:(1)L1两端的电压U1是1.7V;
(2)L2两端的电压U2是1.3V;
(3)L1、L2串联的总电压U是3V。
