数学必修II北师大版1.2三视图课件

(共16张PPT)
视 图
1、还记得一个物体的主视图、左视图和俯视图吗？
左视图
主视图
俯视图

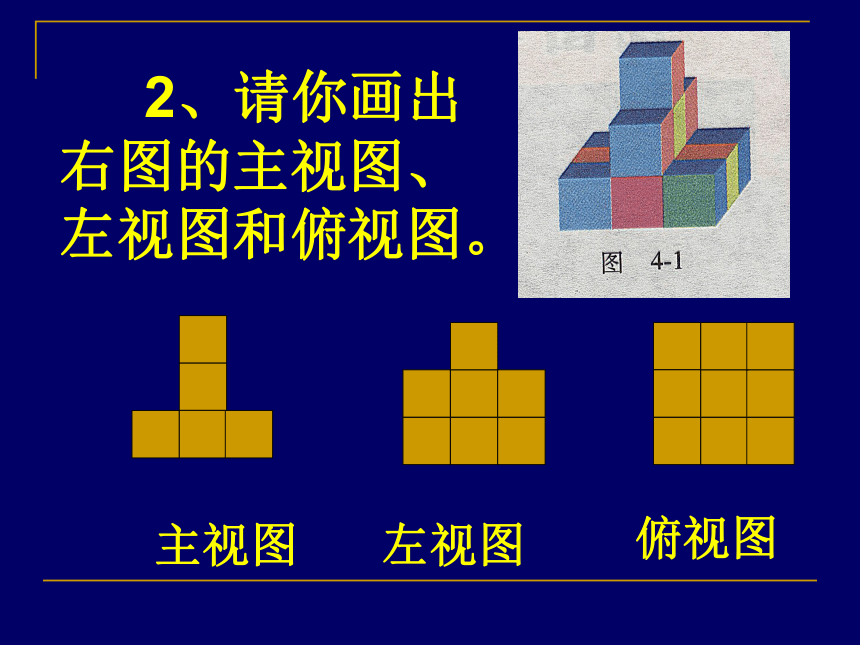

2、请你画出右图的主视图、左视图和俯视图。

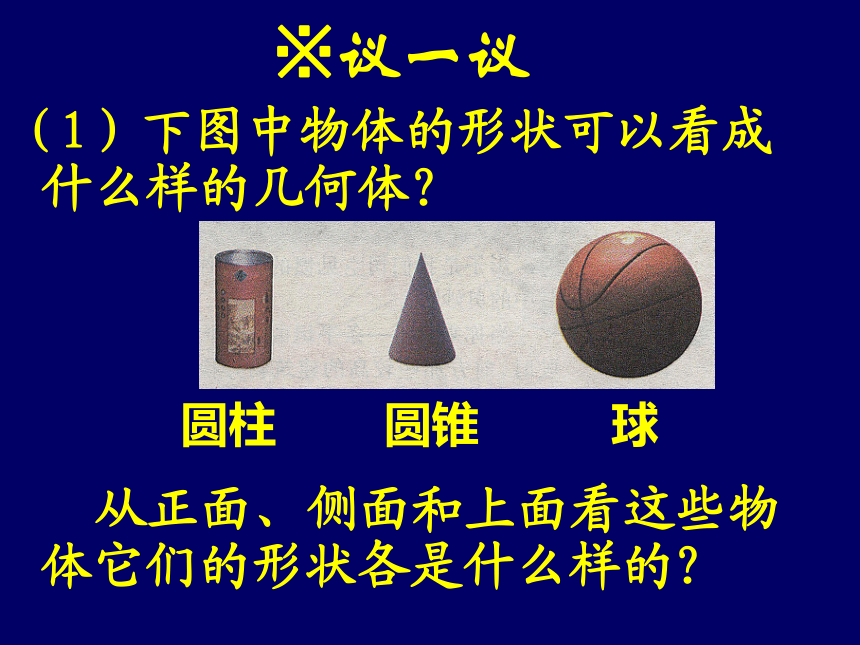

※议一议
（1）下图中物体的形状可以看成什么样的几何体？
从正面、侧面和上面看这些物体它们的形状各是什么样的？
圆柱
圆锥
球

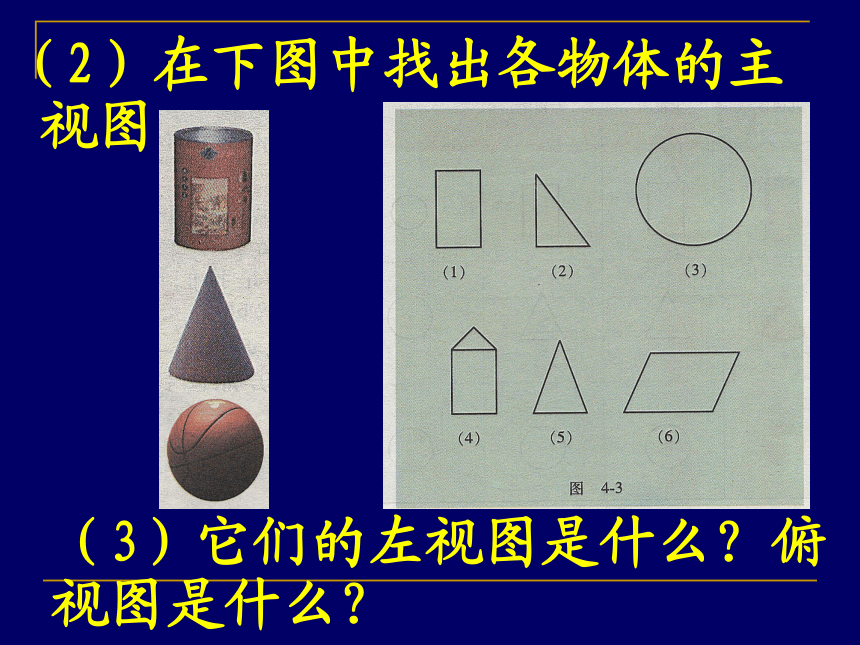

（2）在下图中找出各物体的主视图
（3）它们的左视图是什么？俯视图是什么？

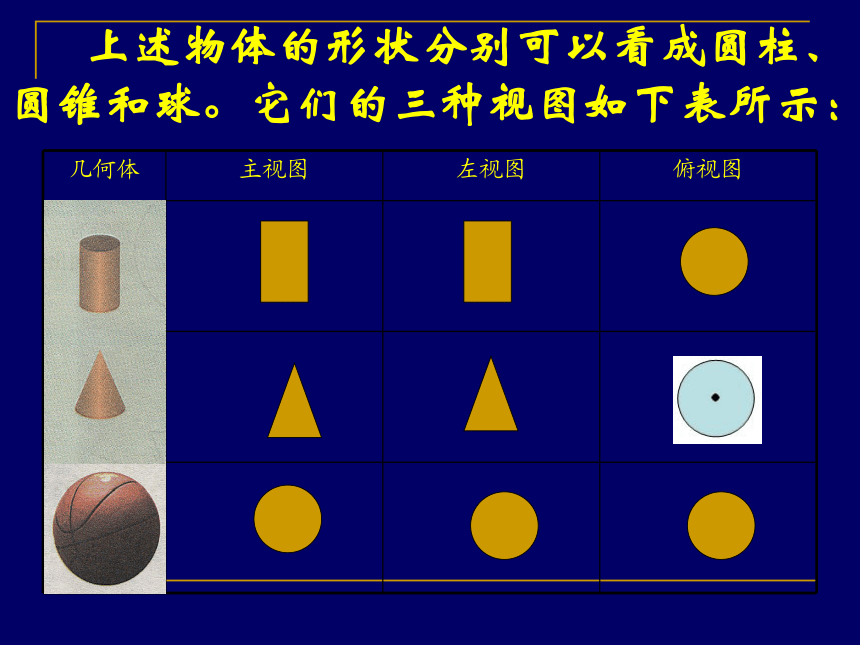

上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示：
几何体 主视图 左视图 俯视图
主视图
左视图
俯视图
※随堂练习:
1、找出图中每一物品所对应的主视图：
2、将两个圆盘、一个茶叶、一个皮球和一个蒙古包如图的方式摆放在一起，其主视图是（ ）
3、画出图中各物体的主视图、左视图和俯视图：
第一幅
第二幅
第三幅
4、根据下列主视图和俯视图，找出对应的物体。
主视图
俯视图
1
2
3
4
感悟与收获
作 业
982
3
想一想
图4-4是一个蒙古包的照片.小
明认为这个蒙古包可以看成图45所
示的几何体,并画出了这个几何体的
三种视图(如图4-6).你同意小明的
做法吗
图4-4
图4-1
(1
3
(4)
6
圆B
c)
(D)
B)
(C)
平切
A
(B)
(C)
(D)
