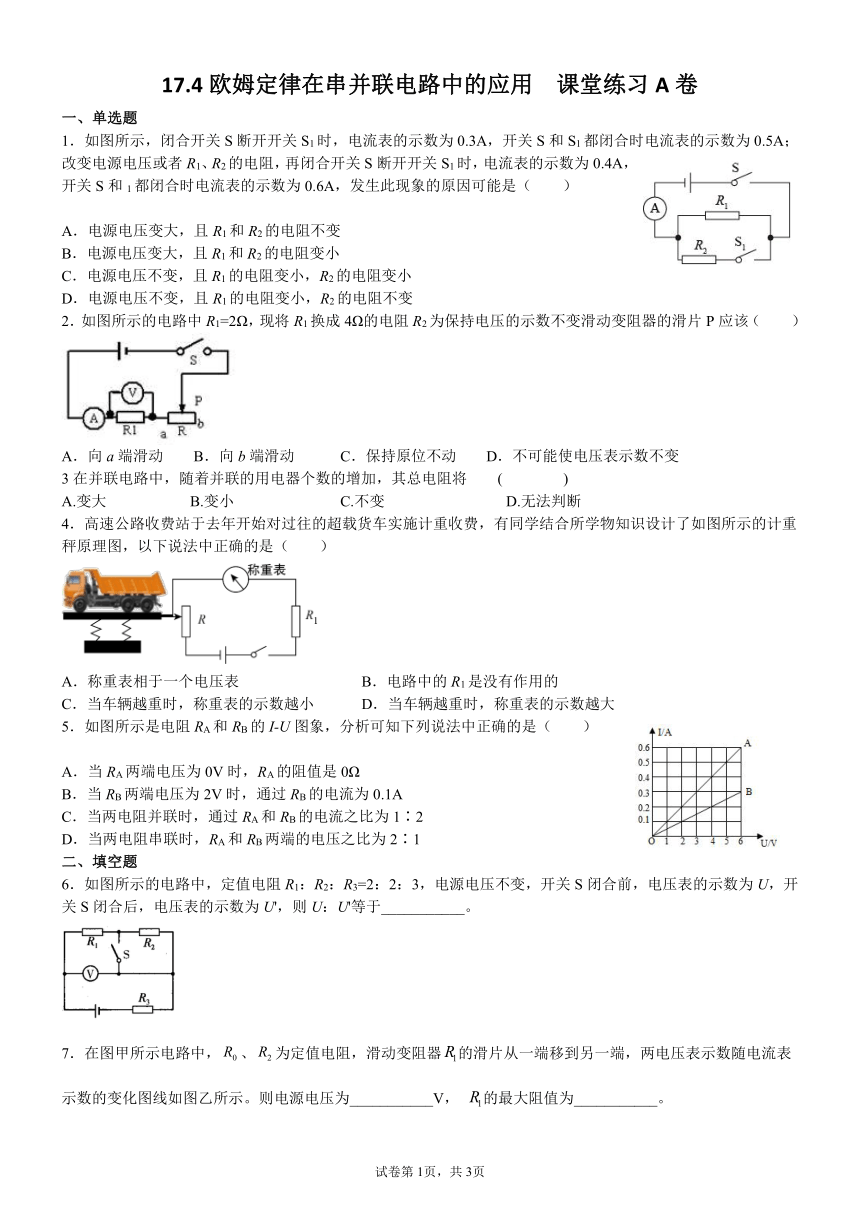

17.4欧姆定律在串并联电路中的应用 课堂练习A卷
一、单选题
1．如图所示，闭合开关S断开开关S1时，电流表的示数为0.3A，开关S和S1都闭合时电流表的示数为0.5A；改变电源电压或者R1、R2的电阻，再闭合开关S断开开关S1时，电流表的示数为0.4A，开关S和1都闭合时电流表的示数为0.6A，发生此现象的原因可能是（　　）
A．电源电压变大，且R1和R2的电阻不变
B．电源电压变大，且R1和R2的电阻变小
C．电源电压不变，且R1的电阻变小，R2的电阻变小
D．电源电压不变，且R1的电阻变小，R2的电阻不变
2．如图所示的电路中R1=2Ω，现将R1换成4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片P应该（　　）
A．向a端滑动 B．向b端滑动 C．保持原位不动 D．不可能使电压表示数不变
3在并联电路中，随着并联的用电器个数的增加，其总电阻将 ( )
A.变大 B.变小 C.不变 D.无法判断
4．高速公路收费站于去年开始对过往的超载货车实施计重收费，有同学结合所学物知识设计了如图所示的计重秤原理图，以下说法中正确的是（　　）
A．称重表相于一个电压表 B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小 D．当车辆越重时，称重表的示数越大
5．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是（　　）
A．当RA两端电压为0V时，RA的阻值是0Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1∶2
D．当两电阻串联时，RA和RB两端的电压之比为2∶1
二、填空题
6．如图所示的电路中，定值电阻R1：R2：R3=2：2：3，电源电压不变，开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U'，则U：U'等于___________。
7．在图甲所示电路中，、为定值电阻，滑动变阻器的滑片从一端移到另一端，两电压表示数随电流表示数的变化图线如图乙所示。则电源电压为___________V， 的最大阻值为___________。

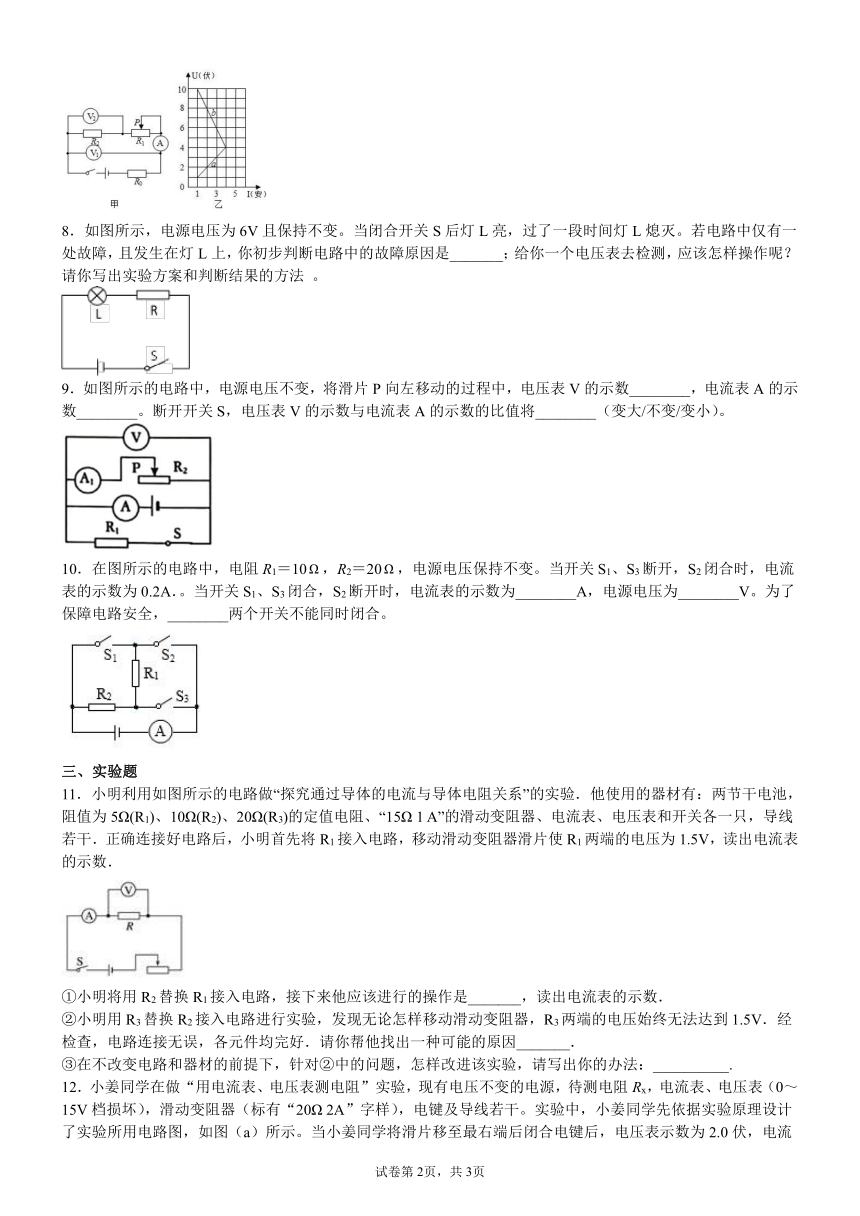

8．如图所示，电源电压为6V且保持不变。当闭合开关S后灯L亮，过了一段时间灯L熄灭。若电路中仅有一处故障，且发生在灯L上，你初步判断电路中的故障原因是_______；给你一个电压表去检测，应该怎样操作呢？请你写出实验方案和判断结果的方法 。
9．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。
10．在图所示的电路中，电阻R1＝10，R2＝20，电源电压保持不变。当开关S1、S3断开，S2闭合时，电流表的示数为0.2A．。当开关S1、S3闭合，S2断开时，电流表的示数为________A，电源电压为________V。为了保障电路安全，________两个开关不能同时闭合。
三、实验题
11．小明利用如图所示的电路做“探究通过导体的电流与导体电阻关系”的实验．他使用的器材有：两节干电池，阻值为5Ω(R1)、10Ω(R2)、20Ω(R3)的定值电阻、“15Ω 1 A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数．
①小明将用R2替换R1接入电路，接下来他应该进行的操作是_______，读出电流表的示数．
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V．经检查，电路连接无误，各元件均完好．请你帮他找出一种可能的原因_______．
③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法：__________.
12．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻Rx，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。实验中，小姜同学先依据实验原理设计了实验所用电路图，如图（a）所示。当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P向左移至中点时，电压表示数为3.0伏，电流表示数如图（b）所示。
（1）请在图（a）所示电路的〇里填上适当的电表符号，使之成为正确的电路。
（2）要使待测电阻两端电压大于3伏，继续完成实验，小姜同学接着进行的操作是：_______。
（3）当他操作完成后，发现电流表示数为0.4安时，电压表示数如图（c）所示。请将上述测得的三组数据填写在下表中，并计算出电阻。（计算电阻时，精确到0.1欧。）
物理量 实验序号 电压Ux （伏） 电流Ix （安） 电阻Rx （欧） 电阻Rx平均值 （欧）
1
2
3
试卷第4页，共4页
试卷第3页，共3页
参考答案
1．D 2．B 3．C 4．D 5．B
6．10∶7 7．12 9Ω
8．灯L断路或灯L短路 实验方案：将电压表并联在灯L两端，闭合开关S，若电压表示数是6V，则灯L断路；若电压表示数是0V，则灯L短路
9．不变 变小 变大 10．0.9 6 S1和S2
11．移动滑动变阻器滑片使R2两端的电压为1.5 V 滑动变阻器最大阻值过小(或定值电阻两端的电压过小；电源电压过大) 保持定值电阻两端的电压为2V不变
12． 详见解析 详见解析
物理量 实验序号 电压Ux （伏） 电流Ix （安） 电阻Rx （欧） 电阻Rx平均值 （欧）
1 2.0 0.20 10.0 10.1
2 3.0 0.30 10.0
3 4.1 0.40 10.3
