第十四章探究欧姆定律拓展提升（2）2021-2022学年沪粤版物理九年级上册（含解析）

第十四章探究欧姆定律拓展提升（2）2021-2022学年沪粤版物理九年级上册
姓名：___________班级：___________
一、单选题

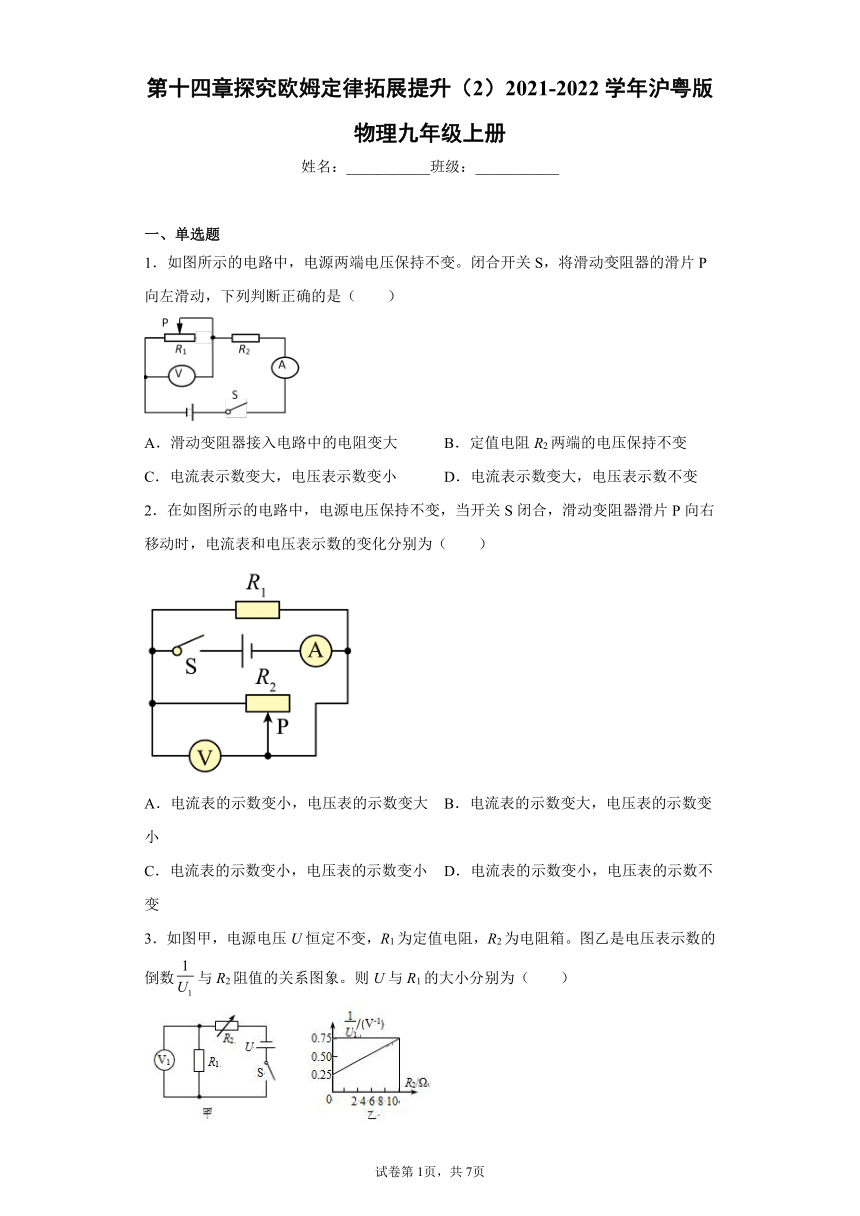

1．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（　　）
A．滑动变阻器接入电路中的电阻变大 B．定值电阻R2两端的电压保持不变
C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数不变
2．在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（　　）
A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小 D．电流表的示数变小，电压表的示数不变
3．如图甲，电源电压U恒定不变，R1为定值电阻，R2为电阻箱。图乙是电压表示数的倒数与R2阻值的关系图象。则U与R1的大小分别为（　　）
A．4V，5 B．7.5，V5
C．4V，10 D．7.5V，10

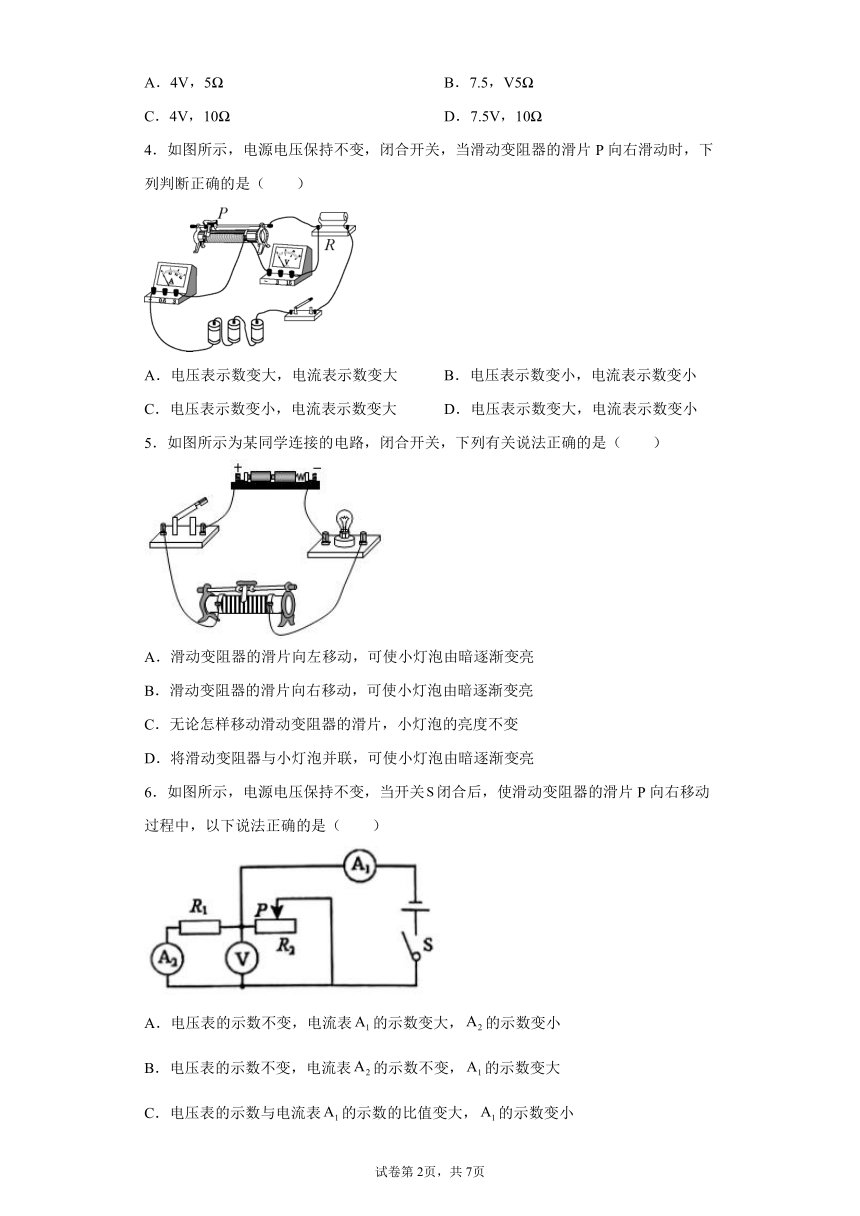

4．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小
5．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（　　）
A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮
B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮
C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变
D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮
6．如图所示，电源电压保持不变，当开关闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（　　）
A．电压表的示数不变，电流表的示数变大，的示数变小
B．电压表的示数不变，电流表的示数不变，的示数变大
C．电压表的示数与电流表的示数的比值变大，的示数变小
D．电压表的示数与电流表的示数的比值不变，的示数变小

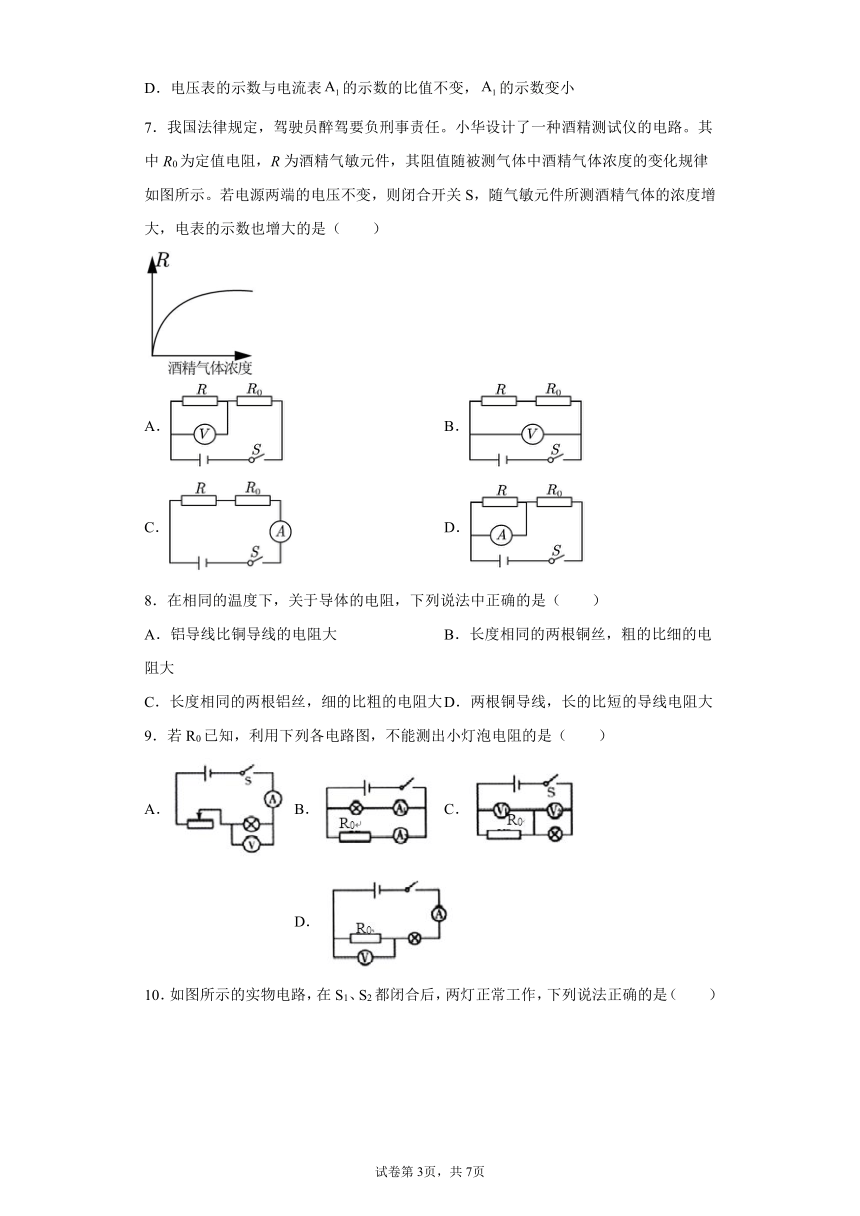

7．我国法律规定，驾驶员醉驾要负刑事责任。小华设计了一种酒精测试仪的电路。其中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，电表的示数也增大的是（　　）
A． B．
C． D．
8．在相同的温度下，关于导体的电阻，下列说法中正确的是（　　）
A．铝导线比铜导线的电阻大 B．长度相同的两根铜丝，粗的比细的电阻大
C．长度相同的两根铝丝，细的比粗的电阻大 D．两根铜导线，长的比短的导线电阻大
9．若R0已知，利用下列各电路图，不能测出小灯泡电阻的是（　　）
A． B． C． D．

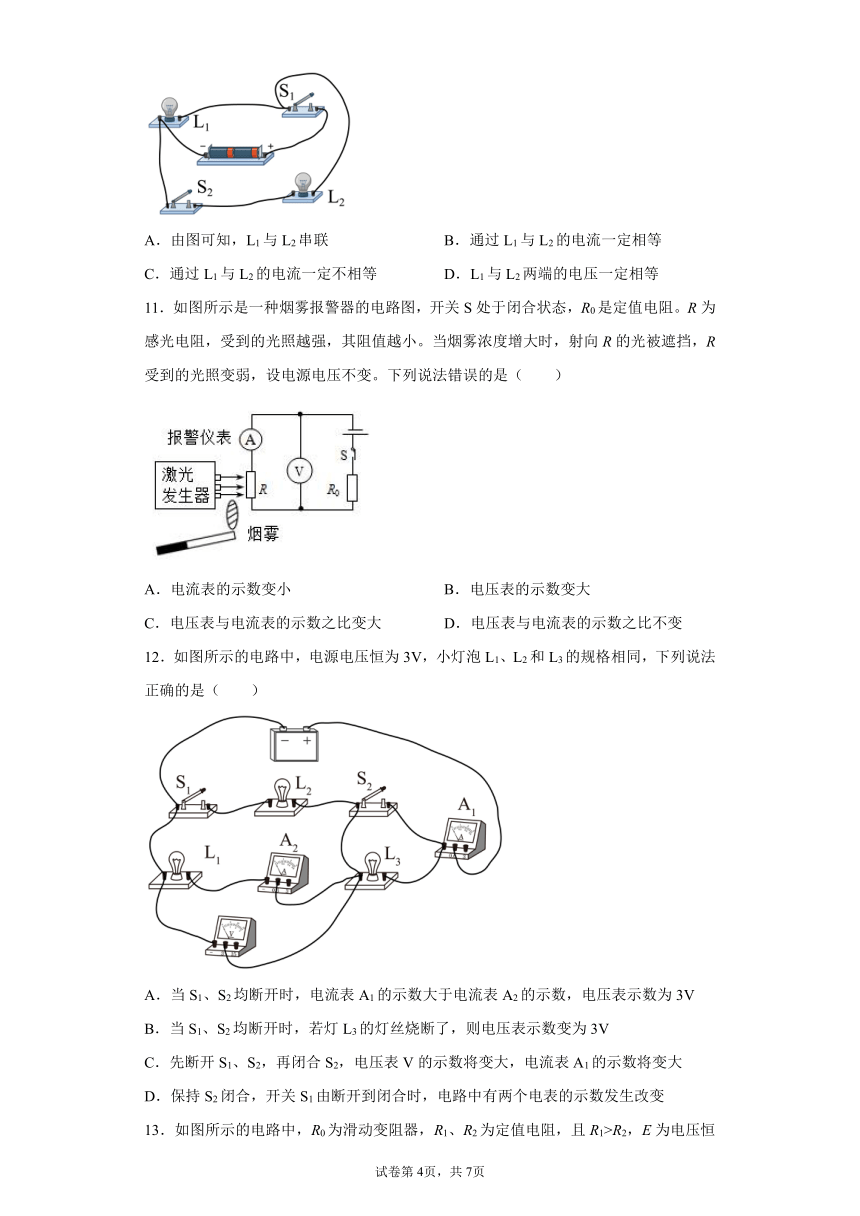

10．如图所示的实物电路，在S1、S2都闭合后，两灯正常工作，下列说法正确的是（　　）
A．由图可知，L1与L2串联 B．通过L1与L2的电流一定相等
C．通过L1与L2的电流一定不相等 D．L1与L2两端的电压一定相等
11．如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向R的光被遮挡，R受到的光照变弱，设电源电压不变。下列说法错误的是（　　）
A．电流表的示数变小 B．电压表的示数变大
C．电压表与电流表的示数之比变大 D．电压表与电流表的示数之比不变
12．如图所示的电路中，电源电压恒为3V，小灯泡L1、L2和L3的规格相同，下列说法正确的是（　　）
A．当S1、S2均断开时，电流表A1的示数大于电流表A2的示数，电压表示数为3V
B．当S1、S2均断开时，若灯L3的灯丝烧断了，则电压表示数变为3V
C．先断开S1、S2，再闭合S2，电压表V的示数将变大，电流表A1的示数将变大
D．保持S2闭合，开关S1由断开到闭合时，电路中有两个电表的示数发生改变

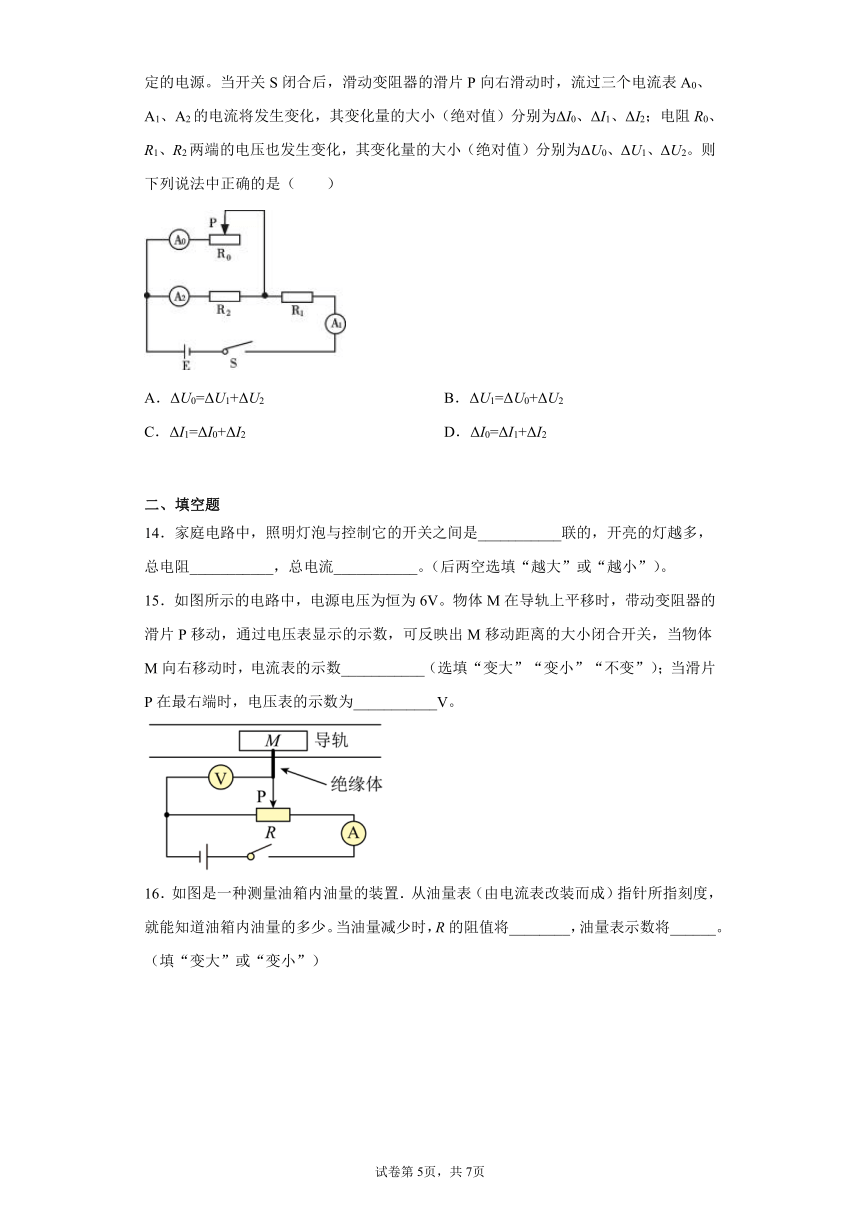

13．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（　　）
A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2
C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI2
二、填空题
14．家庭电路中，照明灯泡与控制它的开关之间是___________联的，开亮的灯越多，总电阻___________，总电流___________。（后两空选填“越大”或“越小”）。
15．如图所示的电路中，电源电压为恒为6V。物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小闭合开关，当物体M向右移动时，电流表的示数___________（选填“变大”“变小”“不变”）；当滑片P在最右端时，电压表的示数为___________V。
16．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）
17．实际的电源都有一定的电阻，如干电池。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1=14Ω，R2=9Ω。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。则电源的电压U=________和电阻r=_________。
18．如图所示电路，电源电压恒定，定值电阻，，当S1闭合，S2、S3断开时，电流表的示数为，电源电压为________；当S2闭合，S1、S3断开时，电流表示数为___________；当S1、S3闭合，S2断开时，电流表示数为_________。
19．如图甲所示电路中，电源电压保持不变，闭合开关S后，滑片P在左右两端间滑动的过程中，小灯泡的I﹣U关系图象如图乙所示，则电源电压为______V，变阻器的最大阻值为______Ω。
20．某小组为测Rx阻值设计的实验电路图如图甲、乙所示，已知电源电压恒定，电压表0~3V量程损坏，定值电阻R1=5Ω，R2=10Ω。闭合开关S后，甲、乙两图对应的电压表的示数分别如图丙、丁所示。则可知电源电压是___________V；待测电阻Rx的阻值是___________Ω（计算电阻时，精确到0.1Ω）。
21．导体的电阻反映了导体对电流的_______作用，某导体两端电压为6伏，10秒内通过该导体横截面的电荷量为2库，则通过导体的电流为_______安，导体的电阻为______欧，当加在该导体两端的电压变为3伏时，导体的电阻为_______欧；此时再将导体对折，导体电阻______（选填“变大”、“不变”或“变小”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
【详解】
由电路图知，滑动变阻器R1与电阻R2串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流，滑片P向左滑动时，变阻器接入电路的阻值变小，而R2的阻值保持不变，电源电压保持不变，据串联电路的分压特点知，变阻器分去的电压变小，即电压表示数变小，则R2两端的电压变大，据欧姆定律知，电路中的电流变大，即电流表示数变大，故ABD错误，C正确。
故选C。
2．D
【详解】
ABC．由电路图可知，定值电阻R1与滑动变阻器R2并联，电压表测电源的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故ABC不符合题意；
D．因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可得，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故D符合题意。
故选D。
3．A
【详解】
由电路图可知，R1与R2串联，电压表测量R1两端的电压，由图乙可知，当
R2=0Ω
时
电压
U1=4V
此时只有R1接入电路，则电源的电压
U=U1=4V
由图乙可知，当
R2=10Ω
时
R1两端电压
串联电路中总电阻等于各分电阻之和，电源的电压
U=I(R1+R2)
R1=5Ω
故选A。
4．C
【详解】
滑动变阻器和电阻串联，电流表测电路电流，电压表测滑动变阻器电压，滑片P向右滑动时，滑动变阻器电阻减小，总电阻减小，电流增大，所以电流表示数变大；由U=IR可知，定值电阻分得的电压增大，则根据串联分压规律可知，滑动变阻器电压减小，所以电压表示数变小。故ABD错误，C正确。
故选C。
5．C
【详解】
ABC．由图示知，滑动变阻器与小灯泡串联在电路中，变阻器接了两个下面的接线柱，则滑片无论怎么滑动都无法改变它接入电路的阻值，且接入电路的阻值为最大，那么小灯泡的亮度不变，故AB错误，C正确；
D．将变阻器与小灯泡并联时，小灯泡与变阻器独立工作，互不影响，则调节变阻器的滑片，对小灯泡的工作没有影响，故D错误。
故选C。
6．C
【详解】
由电路图可知，电阻R1和变阻器R2并联，电流表A1测干路电流，电流表A2测流过电阻R1的电流；滑片P向右移动过程中，滑动变阻器接入电路的阻值R2变大，由欧姆定律可知，流过滑动变阻器的电流I2变小；电源电压不变，电阻R1阻值不变，由欧姆定律可知，流过R1的电流I1不变，电流表A2示数不变，由并联电路电流的规律可知干路电流变小，电流表A1示数变小，故A1示数变小；电压表的示数与电流表的示数的比值变大，故C正确，ABD错误。
故选C。
7．A
【详解】
若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，气敏电阻的阻值变大。
A．根据串联分压，电阻越大，电压越大，而本选项中，气敏电阻的阻值变大时，电压表的示数变大，故A符合题意；
B．电压表测量电源电压，故电压表的示数不变，故B不符合题意；
C．气敏电阻的阻值变大时，总电阻变大，电源电压不变，故电流变小，故C不符合题意；
D．电流表并联在气敏电阻两端，气敏电阻被短路，故D不符合题意。
故选A。
8．C
【详解】
A．铝导线和铜导线的电阻无法比较，因为长度、粗细未知，故电阻无法比较，故A错误；
B．长度相同的两根铜丝，材料相同，粗的比细的电阻小，故B错误；
C．长度相同的两根铝丝，细的比粗的电阻大，故C正确；
D．两根铜导线，粗细未知，长的比短的导线未知，故D错误。
故选C。
9．D
【详解】
A．图中灯泡与滑动变阻器串联，电压表测量灯泡两端的电压U，电流表测量电路电流I，则灯泡的电阻，故A不符合题意；
B．图中灯泡与已知电阻R0并联，并联电路各支路电压相等，电流表A1测量经过灯泡的电流I1，电流表A2测量经过R0的电流I2，则灯泡的电阻，故B不符合题意；
C．图中定值电阻R0与灯泡串联，电压表V1测量R0两端电压U1，电压表V2测量灯泡两端电压U2，根据串联电路电流处处相等可得，灯泡电阻，故C不符合题意；
D．图中定值电阻R0与灯泡串联，电压表V测量R0两端电压U，电流表测量电路电流，电源电压未知，不能求出小灯泡的电阻，故D符合题意。
故选D。
10．D
【详解】
如图可知，在S1、S2都闭合后，两灯泡并联，故有
U=U1=U2
各支路电流
因为电阻R1、R2未知，所以I1、I2的关系也不能确定。
故选D。
11．D
【详解】
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
AB．因感光电阻的阻值随光照强度的增大而减小，所以，当烟雾浓度增大时，光照变弱，感光电阻R阻值变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，由U=IR可知，R0两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R两端电压变大，即电压表的示数变大，故AB正确，不符合题意；
CD．电压表与电流表的示数之比为电阻R的阻值，因电压表的示数变大，电流表的示数变小，故比值变大，故C正确，不符合题意，D错误，符合题意。
故选D。
12．C
【详解】
A．当S1、S2均断开时，灯泡L1与灯泡L3串联，故电流相等，所以两个电流表示数相同，故A错误；
B．当S1、S2均断开时，若灯L3的灯丝烧断了，没有电流经过电压表，故电压表没有示数，故B错误；
C．先断开S1、S2，再闭合S2，灯泡L3被短路，电压表测量电源电压，电压表的示数变大，总电阻变小，电流变大，故C正确；
D．保持S2闭合，开关S1由断开到闭合时，灯泡L2的电压不变，电阻不变，故电流不变，即A2示数不变，故D错误。
故选C。
13．D
【详解】
AB．根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，ΔU 0和ΔU 2的变化量相等，因此
ΔU 0=ΔU 2
整体可看作串联电路，串联电路中各部分电压之和等于电源电压，而电源电压不变，因此
ΔU 0=ΔU 1=ΔU 2
故AB错误；
CD．因为
R1＞R2
由可知
ΔI1＜ΔI2
当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则
ΔI 0＞ΔI 1
综上分析并结合并联电路的电流规律可知
ΔI 0=ΔI 1+ΔI 2
故C错误，D正确。
故选D。
14．串 越小 越大
【详解】
[1]开关要和被控制的用电器串联，所以在家庭电路中，照明灯泡与控制它的开关之间是串联。
[2][3]家庭电路中，各个灯的连接方式是并联，开亮的灯越多，根据并联电路电阻规律可知，总电阻越小，电源电压一定，根据公式可得总电流越大。
15．不变 变大
【详解】
[1]电路图知道，电路为滑动变阻器的简单电路，电压表测滑片左侧电阻丝两端的电压，电流表测电路中的电流，由于电压表的内阻很大、在电路中相当于断路，所以，物体移动时，接入电路中的电阻不变，电路中的总电阻不变，所以，由知道，电路中的电流不变，即电流表的示数不变；
[2]当物体M向右移动时，滑片左侧电阻丝的阻值变大，由U=IR知道，滑片左侧电阻丝两端的电压变大，即电压表的示数变大。
16．变大 变小
【详解】
[1]由图可知，当油量减少时，杠杆左端下沉，R接入电路的长度变大，的阻值将变大。
[2]如图电路为串联电路，油量表本质为电流表；当油量减少时，R的阻值变大，电路总电阻变大，电路中电流变小，所以油量表的示数将变小。
17．3 1
【详解】
[1][2]当只闭合S1时，相当于r与R1串联，则
①
当只闭合S2时，相当于r与R2串联，则
②
由①②可得
代入数据有
解得
r=1Ω
则电源电压
U=I1(R1+r)=0.2A×(14Ω+1Ω)=3V
18．6 0.2 0.9
【详解】
[1]由电路图知，当S1闭合、S2、S3断开时，电路中只有电阻R2工作，则电源电压
U=IR2=0.6A×10Ω=6V
[2]当S2闭合、S1、S3断开时，两个电阻串联在电路中，电路中的电流
[3]当S1、S3闭合，S2断开时，两电阻并联在电路中，电流表测干路电路。通过R1、R2的电流分别为
，
所以电流表的示数为
Iˊ=I1ˊ+I2ˊ=0.3A+0.6A=0.9A
19．12 9
【详解】
[1]由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时电压表测电源两端的电压，电流表的示数最大，由图象可知，电源的电压
U=UL=12V
[2]当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象可知，灯泡两端的电压UL′=3V，电路中的电流I′=1.0A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
UR=U-UL′=12V-3V=9V
滑动变阻器的最大阻值
20．22.5 9.6
【详解】
[1]电压表0~3V量程损坏，只能选用0~15V的量程，故丙、丁两表示数分别为7.5V、11V，甲图中电流
电源电压
[2]图乙中的电流
待测电阻
21．阻碍 0.2 30 30 变小
【详解】
[1]导体较易导电，但对电流有一定的阻碍作用，导体对电流阻碍的作用便是电阻。
[2]由题意知，电路中的电流
[3]据欧姆定律有，导体的电阻
[4]导体两端的电压变化，对导体的电阻无影响，所以还是30欧。
[5]将导体对折，则导体的长度变短、横截面积变大，所以电阻变小。
答案第1页，共2页
