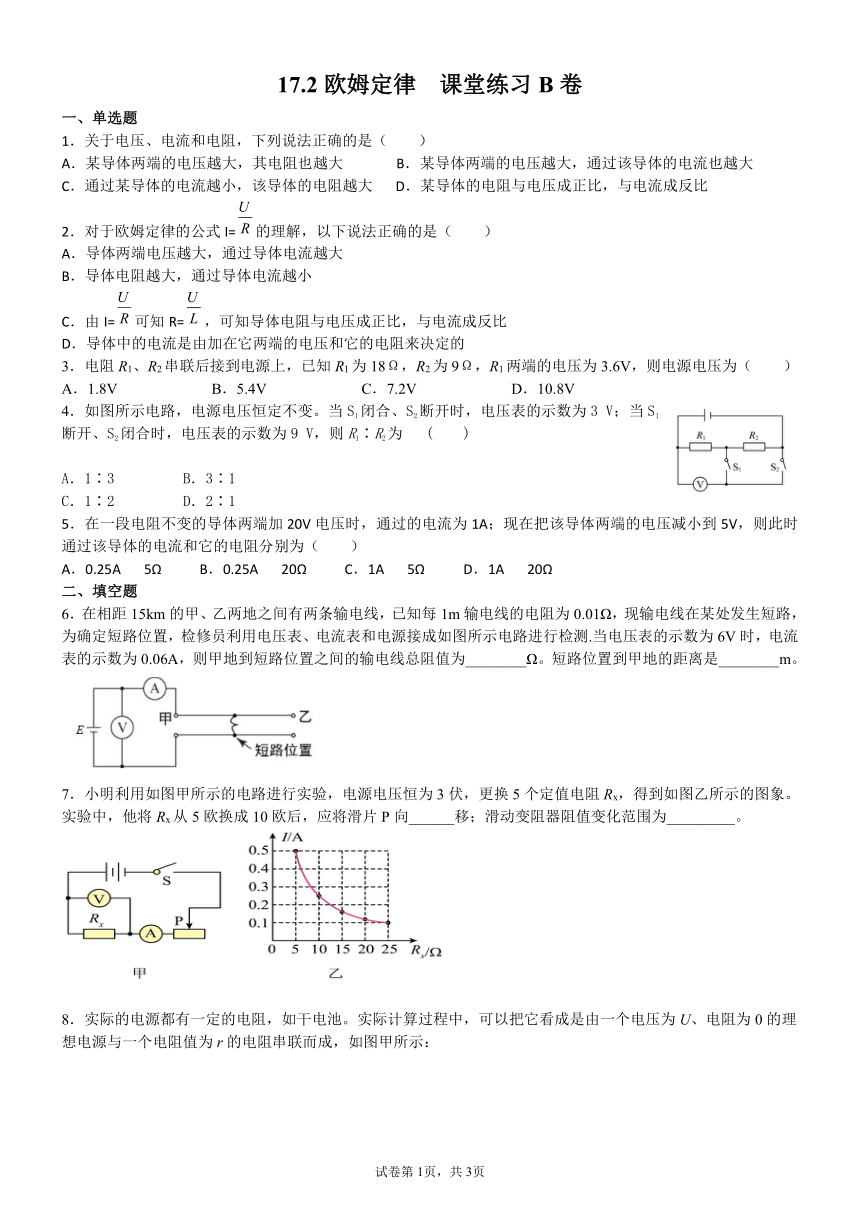

17.2欧姆定律 课堂练习B卷
一、单选题
1．关于电压、电流和电阻，下列说法正确的是（　　）
A．某导体两端的电压越大，其电阻也越大 B．某导体两端的电压越大，通过该导体的电流也越大
C．通过某导体的电流越小，该导体的电阻越大 D．某导体的电阻与电压成正比，与电流成反比
2．对于欧姆定律的公式I=的理解，以下说法正确的是（　　）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I=可知R=，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
3．电阻R1、R2串联后接到电源上，已知R1为18Ω，R2为9Ω，R1两端的电压为3.6V，则电源电压为（　　）
A．1.8V B．5.4V C．7.2V D．10.8V
4．如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为9 V，则R1∶R2为 (　　)
A．1∶3 B．3∶1
C．1∶2 D．2∶1
5．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压减小到5V，则此时通过该导体的电流和它的电阻分别为（　　）
A．0.25A 5Ω B．0.25A 20Ω C．1A 5Ω D．1A 20Ω
二、填空题
6．在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。
7．小明利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。实验中，他将Rx从5欧换成10欧后，应将滑片P向______移；滑动变阻器阻值变化范围为_________。

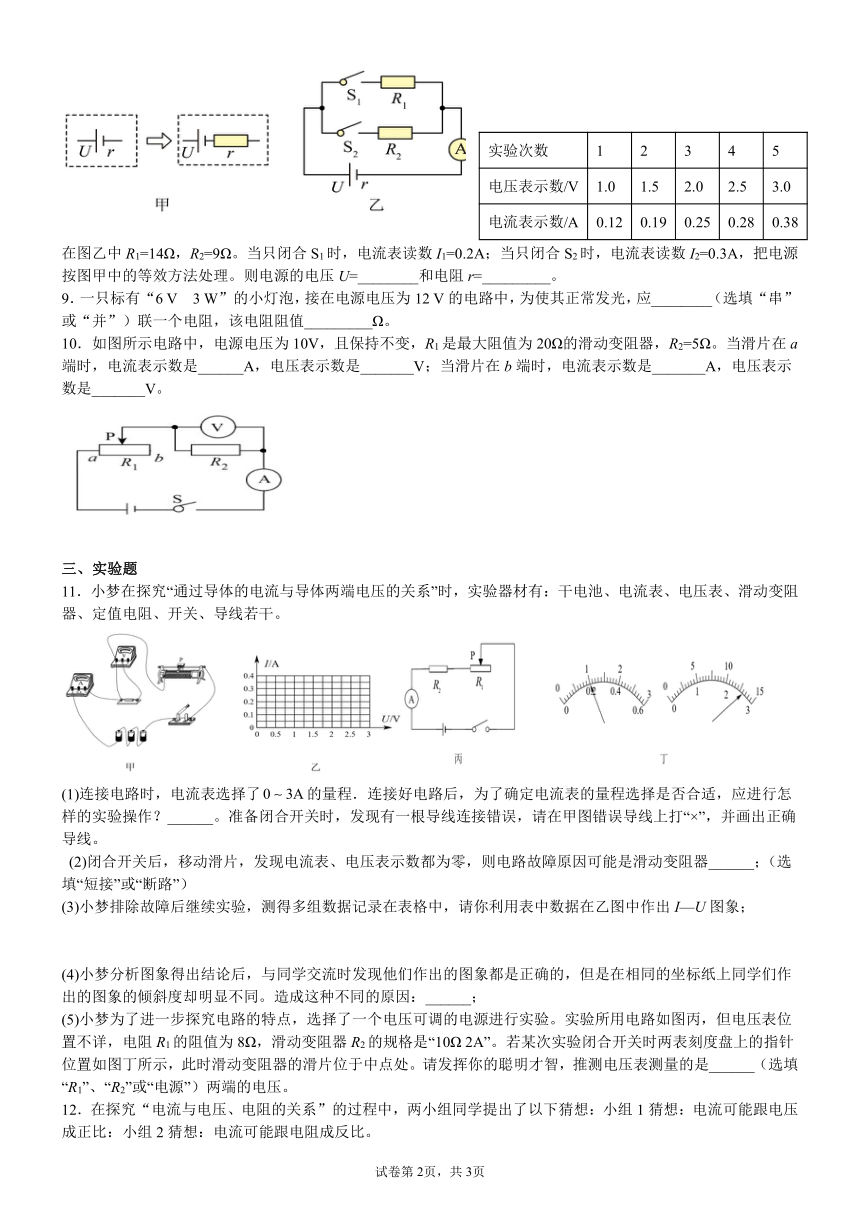

8．实际的电源都有一定的电阻，如干电池。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1=14Ω，R2=9Ω。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。则电源的电压U=________和电阻r=_________。
9．一只标有“6 V　3 W”的小灯泡，接在电源电压为12 V的电路中，为使其正常发光，应________（选填“串”或“并”）联一个电阻，该电阻阻值_________Ω。
10．如图所示电路中，电源电压为10V，且保持不变，R1是最大阻值为20Ω的滑动变阻器，R2=5Ω。当滑片在a端时，电流表示数是______A，电压表示数是_______V；当滑片在b端时，电流表示数是_______A，电压表示数是_______V。
三、实验题
11．小梦在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：干电池、电流表、电压表、滑动变阻器、定值电阻、开关、导线若干。
(1)连接电路时，电流表选择了的量程．连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？______。准备闭合开关时，发现有一根导线连接错误，请在甲图错误导线上打“×”，并画出正确导线。
(2)闭合开关后，移动滑片，发现电流表、电压表示数都为零，则电路故障原因可能是滑动变阻器______；（选填“短接”或“断路”）
(3)小梦排除故障后继续实验，测得多组数据记录在表格中，请你利用表中数据在乙图中作出I—U图象；
实验次数 1 2 3 4 5
电压表示数/V 1.0 1.5 2.0 2.5 3.0
电流表示数/A 0.12 0.19 0.25 0.28 0.38
(4)小梦分析图象得出结论后，与同学交流时发现他们作出的图象都是正确的，但是在相同的坐标纸上同学们作出的图象的倾斜度却明显不同。造成这种不同的原因：______；
(5)小梦为了进一步探究电路的特点，选择了一个电压可调的电源进行实验。实验所用电路如图丙，但电压表位置不详，电阻R1的阻值为8Ω，滑动变阻器R2的规格是“10Ω 2A”。若某次实验闭合开关时两表刻度盘上的指针位置如图丁所示，此时滑动变阻器的滑片位于中点处。请发挥你的聪明才智，推测电压表测量的是______（选填“R1”、“R2”或“电源”）两端的电压。
12．在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：小组1猜想：电流可能跟电压成正比：小组2猜想：电流可能跟电阻成反比。
（1）小组1的做法是：按图甲所示连接电路时，开关应处于______状态。保持定值电阻不变，闭合开关S后，调节滑动变阻器R，得到如下表所示的一组数据。根据此表可知，此定值电阻的阻值为______Ω，还可得出的结论是______。
（2）小组2所连电路如图乙所示，其中有一处连线错误，请你在连接错误的导线上画“×”并改正______。
试验次数 1 2 3
U/V 1.2 2.4 2.8
I/A 0.12 0.24 0.28
①将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻5Ω两端电压为1.5V，记录电流表示数：
②将5Ω电阻换成10Ω电阻，闭合开关后，应将滑动变阻器的滑片向______（填“A”或“B”）端移动，当观察到电压表示数为1.5V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关，发现电流表无示数，电压表有示数，其原因可能是______。
试卷第4页，共5页
试卷第1页，共3页
参考答案
1．C 2．C 3．B 4．C 5．C
6． 7．右 1Ω~5Ω 8．3 1 9．串联 12 10．2 10 0.4 2
11．用开关进行“试触”，观察电流表的指针偏转情况 断路 选用定值电阻的阻值不同 电源
12．断开 10 电阻不变时，通过导体的电流与电压成正比 A 15Ω电阻断路
