第四章 专题训练 光现象作图

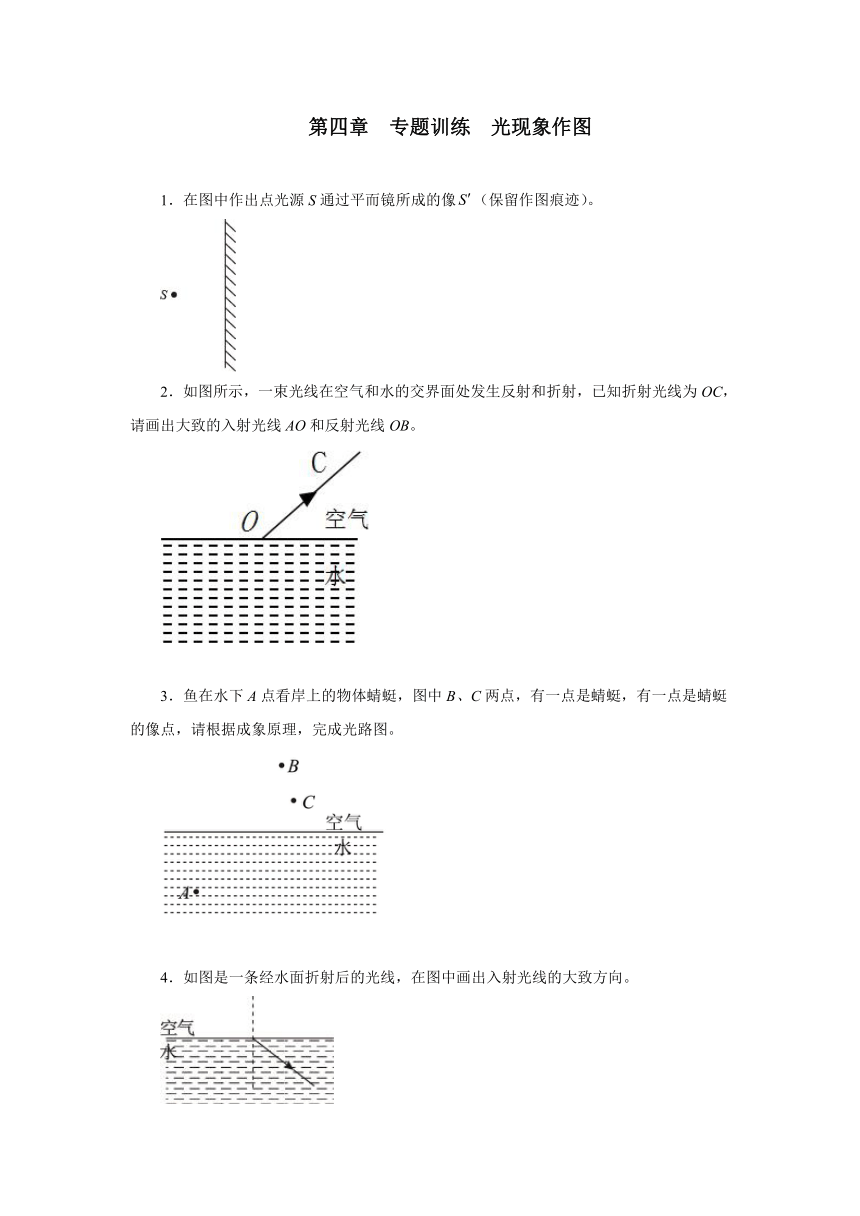

1．在图中作出点光源S通过平而镜所成的像（保留作图痕迹）。
2．如图所示，一束光线在空气和水的交界面处发生反射和折射，已知折射光线为OC，请画出大致的入射光线AO和反射光线OB。
3．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是蜻蜓的像点，请根据成象原理，完成光路图。
4．如图是一条经水面折射后的光线，在图中画出入射光线的大致方向。

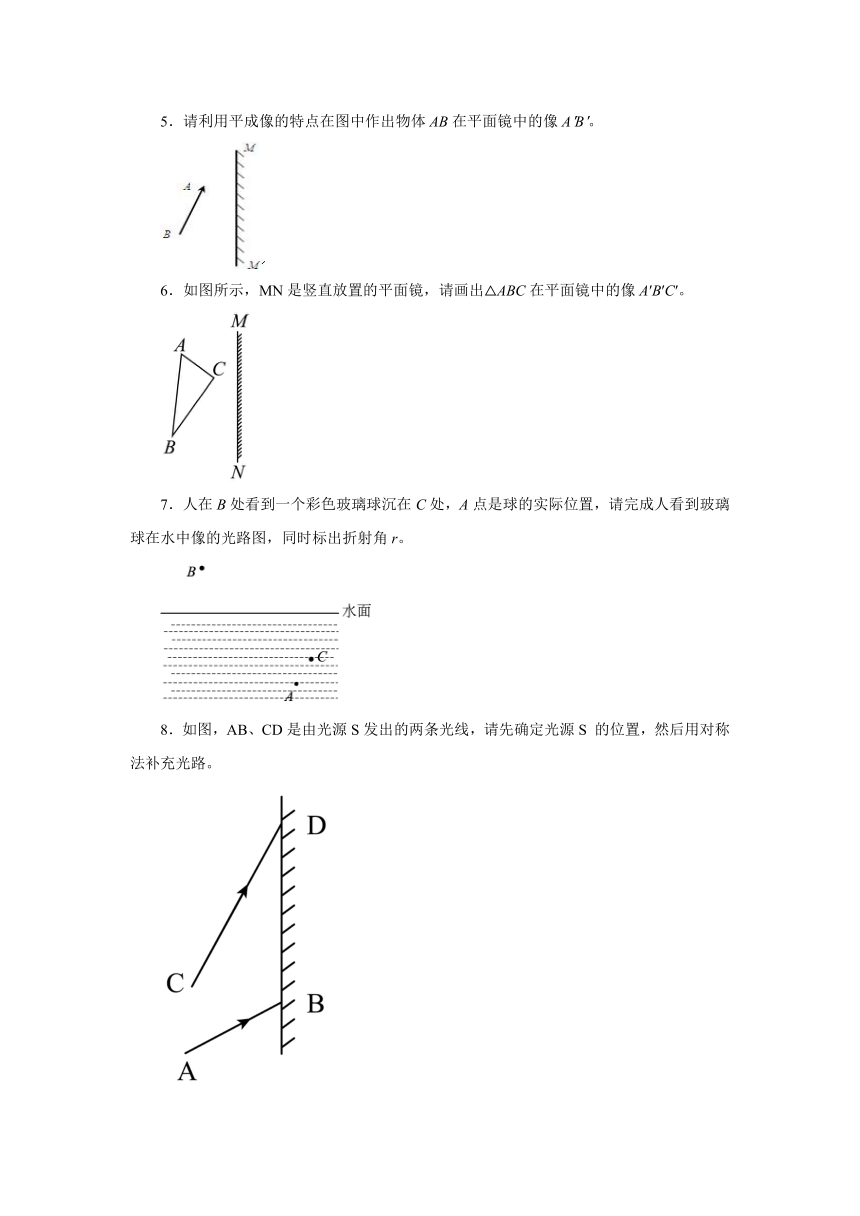

5．请利用平成像的特点在图中作出物体AB在平面镜中的像A B 。
6．如图所示，MN是竖直放置的平面镜，请画出△ABC在平面镜中的像A′B′C′。
7．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。
8．如图，AB、CD是由光源S发出的两条光线，请先确定光源S 的位置，然后用对称法补充光路。

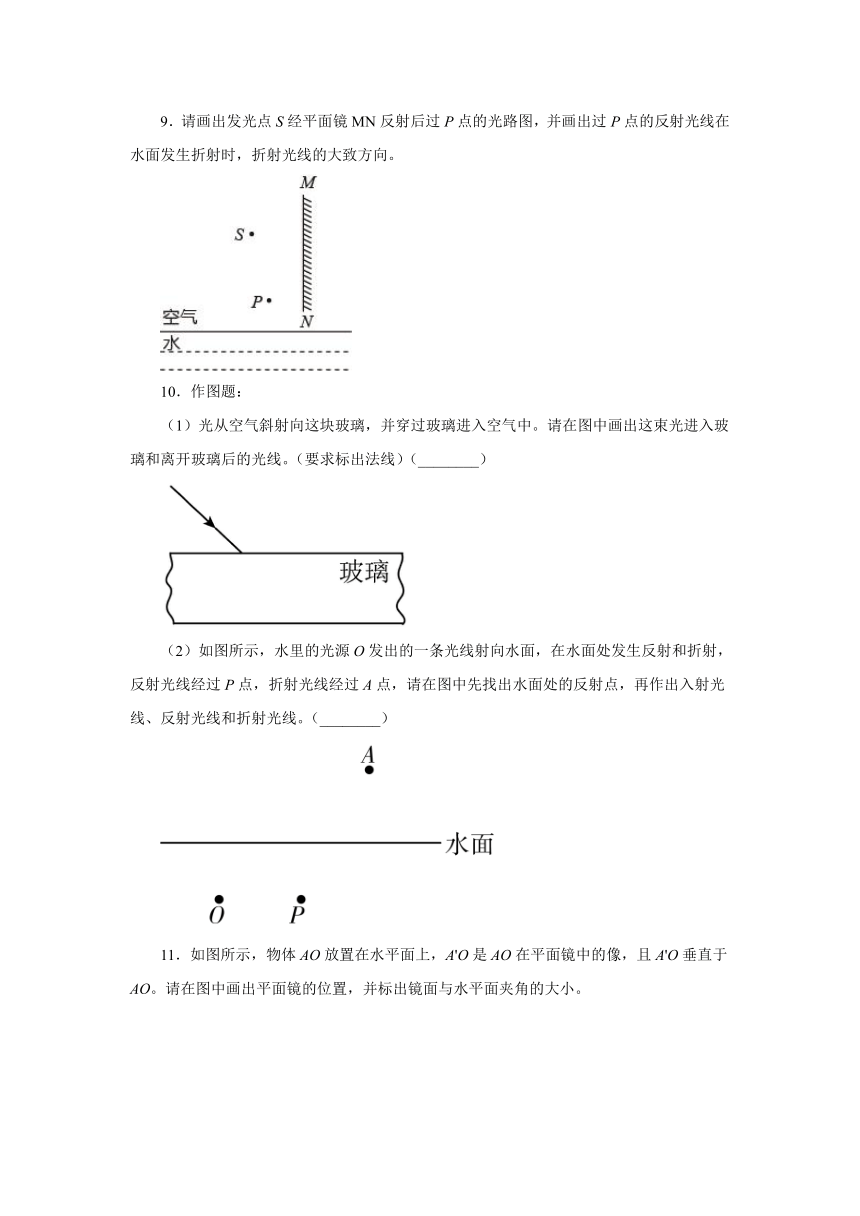

9．请画出发光点S经平面镜MN反射后过P点的光路图，并画出过P点的反射光线在水面发生折射时，折射光线的大致方向。
10．作图题：
（1）光从空气斜射向这块玻璃，并穿过玻璃进入空气中。请在图中画出这束光进入玻璃和离开玻璃后的光线。（要求标出法线）（________）
（2）如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先找出水面处的反射点，再作出入射光线、反射光线和折射光线。（________）
11．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO。请在图中画出平面镜的位置，并标出镜面与水平面夹角的大小。

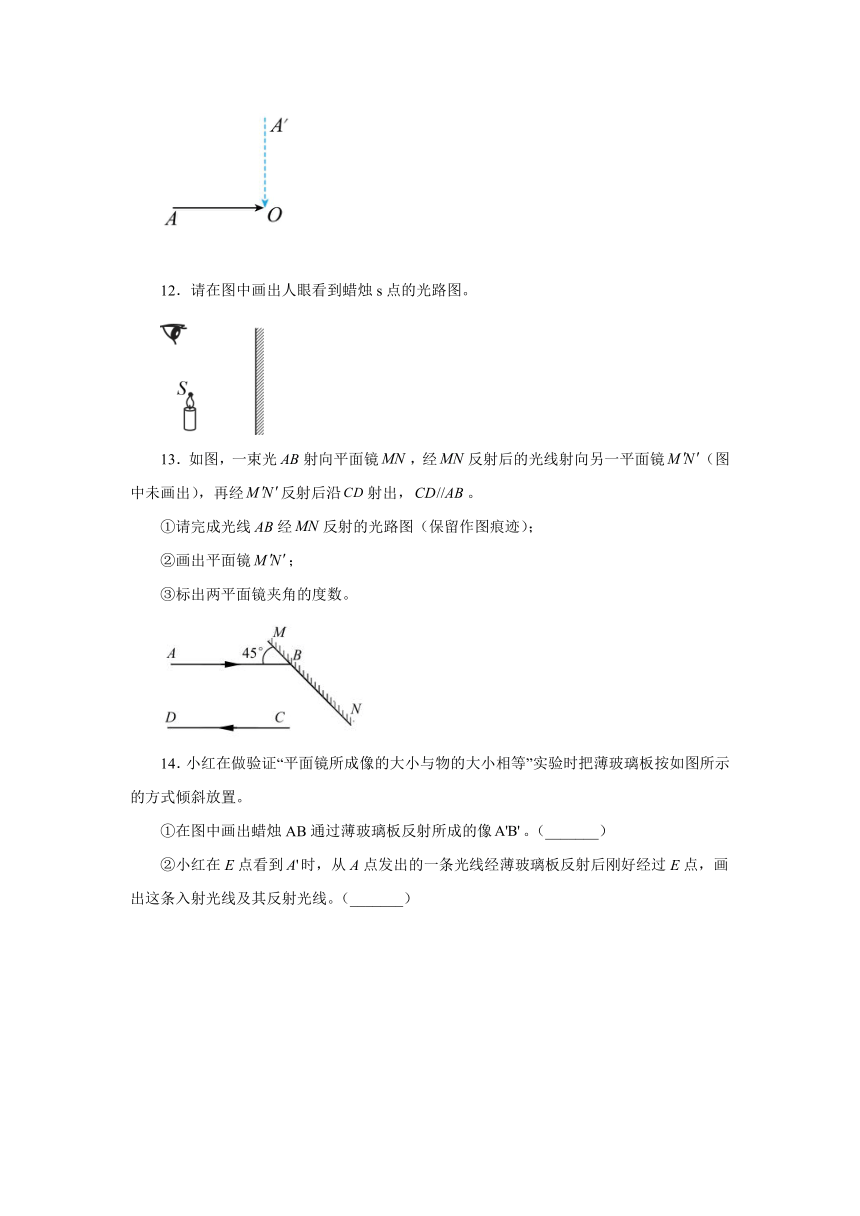

12．请在图中画出人眼看到蜡烛s点的光路图。
13．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。

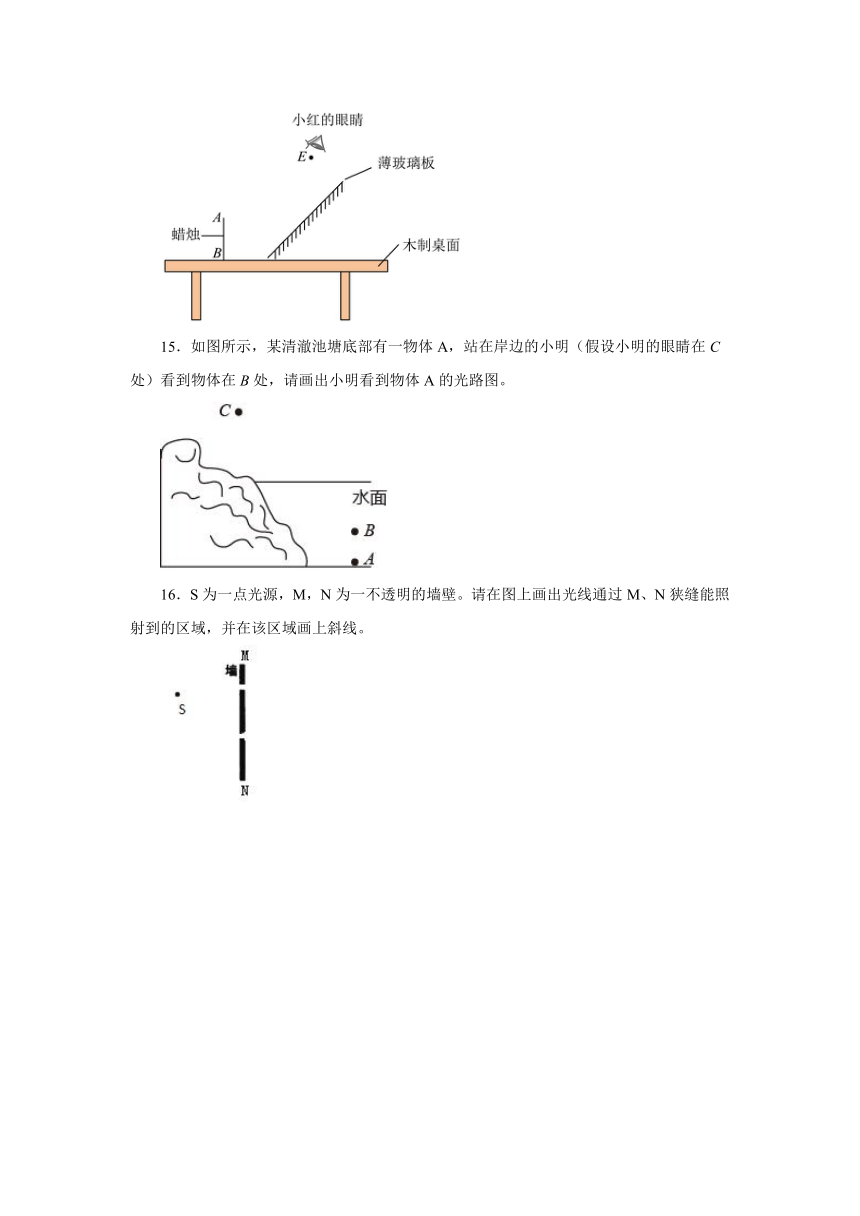

14．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像。（_______）
②小红在E点看到时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。（_______）
15．如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。
16．S为一点光源，M，N为一不透明的墙壁。请在图上画出光线通过M、N狭缝能照射到的区域，并在该区域画上斜线。
