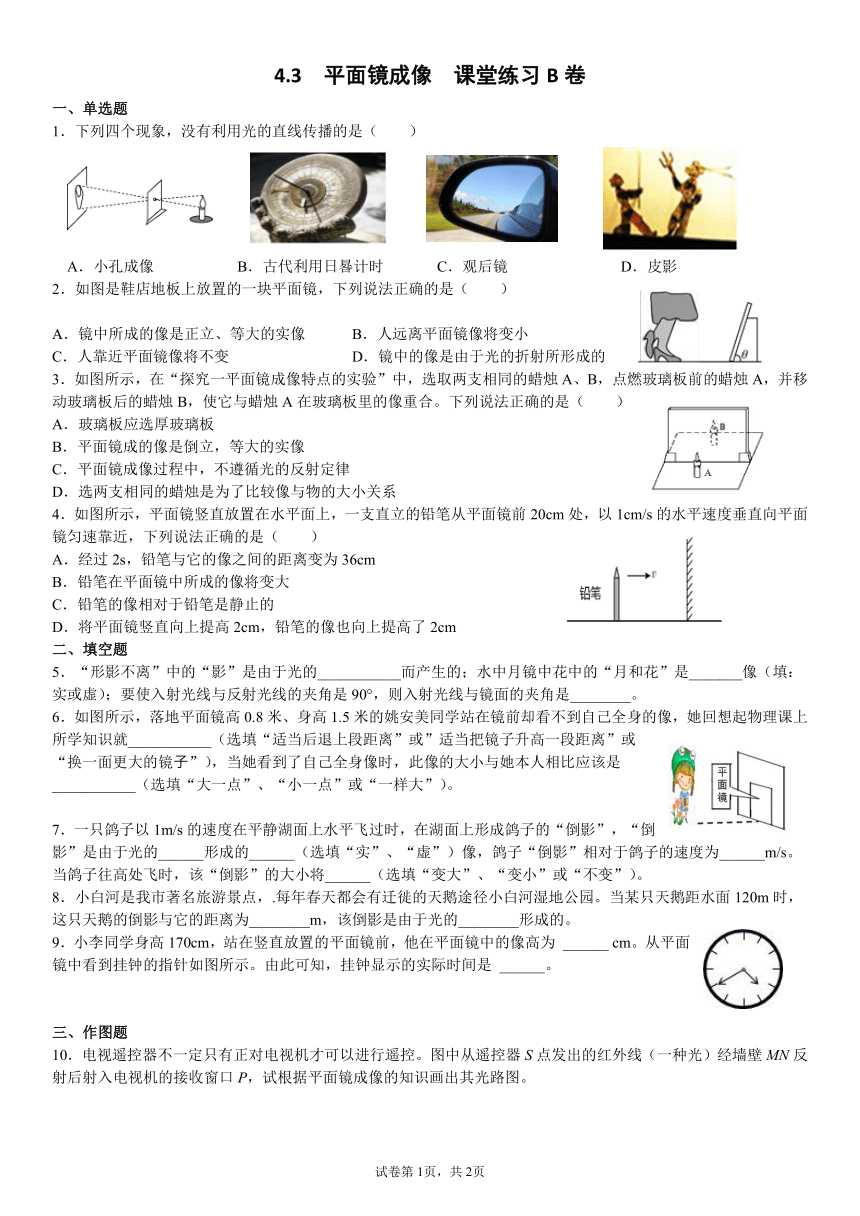

4.3 平面镜成像 课堂练习B卷
一、单选题
1．下列四个现象，没有利用光的直线传播的是（　　）
A．小孔成像 B．古代利用日晷计时 C．观后镜 D．皮影
2．如图是鞋店地板上放置的一块平面镜，下列说法正确的是（　　）
A．镜中所成的像是正立、等大的实像 B．人远离平面镜像将变小
C．人面镜像将不变 D．镜中的像是由于光的折射所形成的
3．如图所示，在“探究一平面镜成像特点的实验”中，选取两支相同的蜡烛A、B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板里的像重合。下列说法正确的是（　　）
A．玻璃板应选厚玻璃板
B．平面镜成的像是倒立，等大的实像
C．平面镜成像过程中，不遵循光的反射定律
D．选两支相同的蜡烛是为了比较像与物的大小关系
4．如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前20cm处，以1cm/s的水平速度垂直向平面镜匀速靠近，下列说法正确的是（　　）
A．经过2s，铅笔与它的像之间的距离变为36cm
B．铅笔在平面镜中所成的像将变大
C．铅笔的像相对于铅笔是静止的
D．将平面镜竖直向上提高2cm，铅笔的像也向上提高了2cm
二、填空题
5．“形影不离”中的“影”是由于光的___________而产生的；水中月镜中花中的“月和花”是_______像（填：实或虚）；要使入射光线与反射光线的夹角是90°，则入射光线与镜面的夹角是________。
6．如图所示，落地平面镜高0.8米、身高1.5米的姚安美同学站在镜前却看不到自己全身的像，她回想起物理课上所学知识就___________（选填“适当后退上段距离”或”适当把镜子升高一段距离”或“换一面更大的镜 ”），当她看到了自己全身像时，此像的大小与她本人相比应该是___________（选填“大一点”、“小一点”或“一样大”）。
7．一只鸽子以1m/s的速度在平静湖面上水平飞过时，在湖面上形成鸽子的“倒影”，“倒影”是由于光的______形成的______（选填“实”、“虚”）像，鸽子“倒影”相对于鸽子的速度为______m/s。当鸽子往高处飞时，该“倒影”的大小将______（选填“变大”、“变小”或“不变”）。
8．小白河是我市著名旅游景点，.每年春天都会有迁徙的天鹅途径小白河湿地公园。当某只天鹅距水面120m时，这只天鹅的倒影与它的距离为________m，该倒影是由于光的________形成的。
9．小李同学身高170cm，站在竖直放置的平面镜前，他在平面镜中的像高为 ______ cm。从平面镜中看到挂钟的指针如图所示。由此可知，挂钟显示的实际时间是 ______。
三、作图题

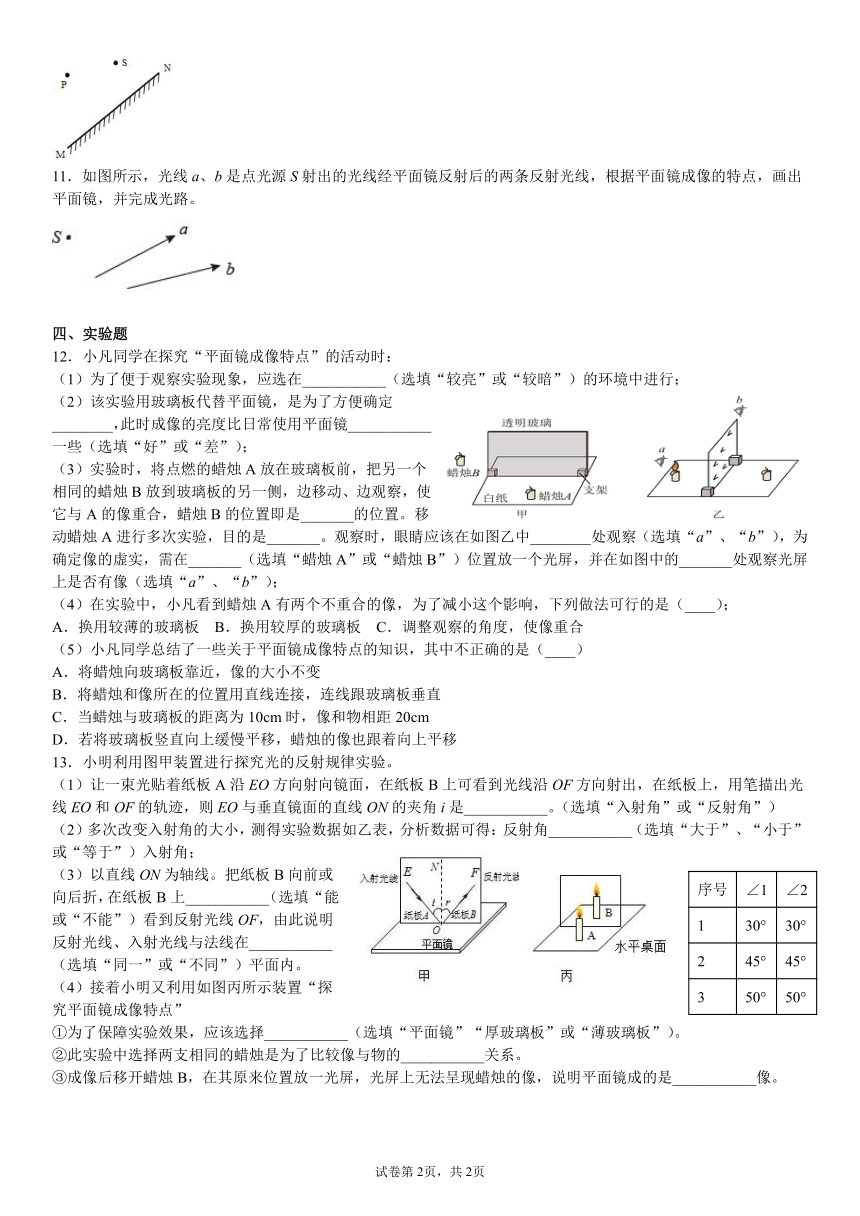

10．电视遥控器不一定只有正对电视机才可以进行遥控。图中从遥控器S点发出的红外线（一种光）经墙壁MN反射后射入电视机的接收窗口P，试根据平面镜成像的知识画出其光路图。
11．如图所示，光线a、b是点光源S射出的光线经平面镜反射后的两条反射光线，根据平面镜成像的特点，画出平面镜，并完成光路。
四、实验题
12．小凡同学在探究“平面镜成像特点”的活动时：
（1）为了便于观察实验现象，应选在___________（选填“较亮”或“较暗”）的环境中进行；
（2）该实验用玻璃板代替平面镜，是为了方便确定________，此时成像的亮度比日常使用平面镜___________一些（选填“好”或“差”）；
（3）实验时，将点燃的蜡烛A放在玻璃板前，把另一个相同的蜡烛B放到玻璃板的另一侧，边移动、边观察，使它与A的像重合，蜡烛B的位置即是_______的位置。移动蜡烛A进行多次实验，目的是_______。观察时，眼睛应该在如图乙中________处观察（选填“a”、“b”），为确定像的虚实，需在_______（选填“蜡烛A”或“蜡烛B”）位置放一个光屏，并在如图中的_______处观察光屏上是否有像（选填“a”、“b”）；
（4）在实验中，小凡看到蜡烛A有两个不重合的像，为了减小这个影响，下列做法可行的是（____）；
A．换用较薄的玻璃板 B．换用较厚的玻璃板 C．调整观察的角度，使像重合
（5）小凡同学总结了一些关于平面镜成像特点的知识，其中不正确的是（____）
A．将蜡烛向玻璃板靠近，像的大小不变
B．将蜡烛和像所在的位置用直线连接，连线跟玻璃板垂直
C．当蜡烛与玻璃板的距离为10cm时，像和物相距20cm
D．若将玻璃板竖直向上缓慢平移，蜡烛的像也跟着向上平移
13．小明利用图甲装置进行探究光的反射规律实验。
（1）让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光线沿OF方向射出，在纸板上，用笔描出光线EO和OF的轨迹，则EO与垂直镜面的直线ON的夹角i是___________。（选填“入射角”或“反射角”）
序号 ∠1 ∠2
1 30° 30°
2 45° 45°
3 50° 50°
（2）多次改变入射角的大小，测得实验数据如乙表，分析数据可得：反射角___________（选填“大于”、“小于”或“等于”）入射角；
（3）以直线ON为轴线。把纸板B向前或向后折，在纸板B上___________（选填“能”或“不能”）看到反射光线OF，由此说明反射光线、入射光线与法线在___________（选填“同一”或“不同”）平面内。
（4）接着小明又利用如图丙所示装置“探究平面镜成像特点”
①为了保障实验效果，应该选择___________（选填“平面镜”“厚玻璃板”或“薄玻璃板”）。
②此实验中选择两支相同的蜡烛是为了比较像与物的___________关系。
③成像后移开蜡烛B，在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是___________像。
试卷第4页，共5页
试卷第1页，共2页
参考答案
1．C 2．C 3．D 4．A
5．直线传播 虚 45° 6．适当把镜子升高一段距离 一样大 7．反射 虚 0 不变
8．240 反射 9．170 7:20
10． 11．
12．较暗 像的位置 差 像 使结论具有普遍性 a 蜡烛B b A D
13．入射角 等于 不能 同一 薄玻璃板 大小 虚
