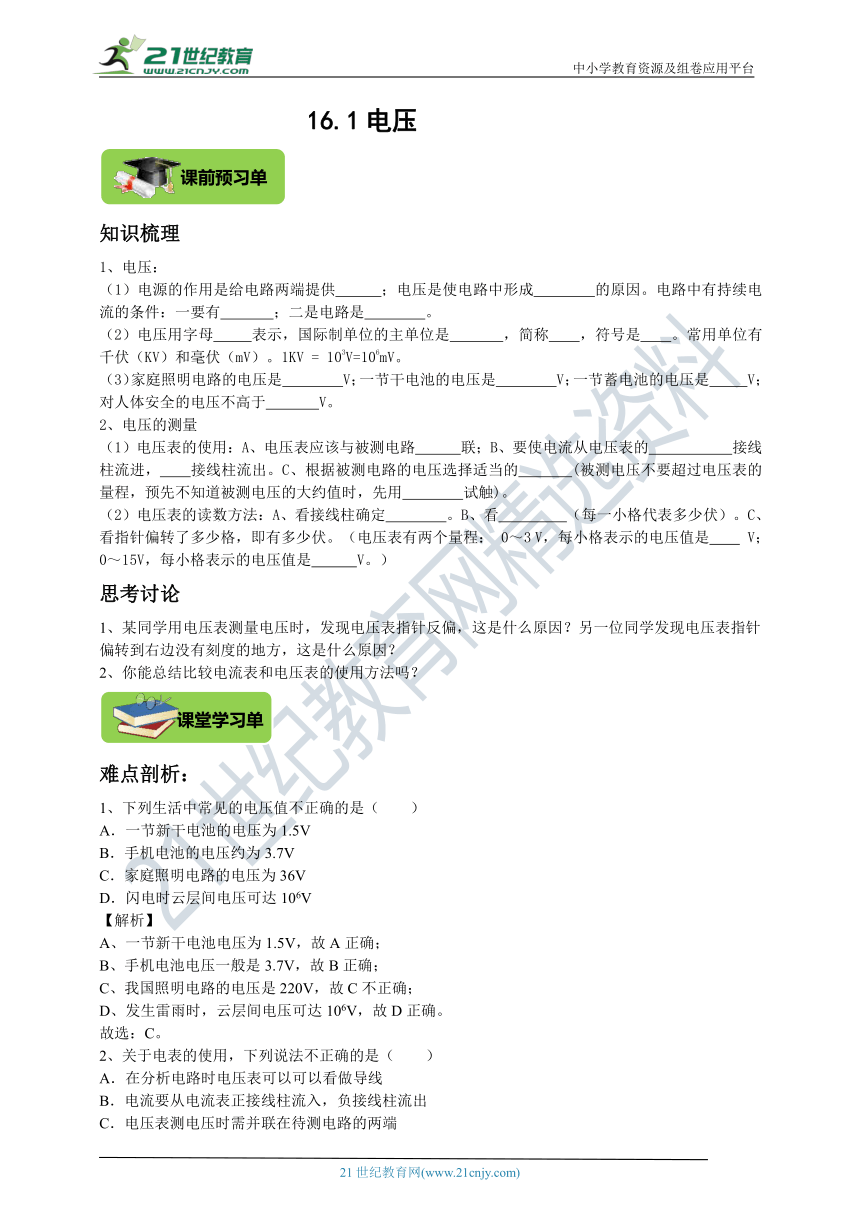

16.1电压
知识梳理
1、电压：
（1）电源的作用是给电路两端提供 ；电压是使电路中形成 的原因。电路中有持续电流的条件：一要有 ；二是电路是 。
（2）电压用字母 表示，国际制单位的主单位是 ，简称 ，符号是 。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。
（3）家庭照明电路的电压是 V；一节干电池的电压是 V；一节蓄电池的电压是 V；对人体安全的电压不高于 V。
2、电压的测量
（1）电压表的使用：A、电压表应该与被测电路 联；B、要使电流从电压表的 接线柱流进， 接线柱流出。C、根据被测电路的电压选择适当的 (被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用 试触)。
（2）电压表的读数方法：A、看接线柱确定 。B、看 （每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3 V，每小格表示的电压值是 V；0～15V，每小格表示的电压值是 V。）
思考讨论
1、某同学用电压表测量电压时，发现电压表指针反偏，这是什么原因？另一位同学发现电压表指针偏转到右边没有刻度的地方，这是什么原因？
2、你能总结比较电流表和电压表的使用方法吗？
难点剖析：
1、下列生活中常见的电压值不正确的是（　　）
A．一节新干电池的电压为1.5V
B．手机电池的电压约为3.7V
C．家庭照明电路的电压为36V
D．闪电时云层间电压可达106V
【解析】
A、一节新干电池电压为1.5V，故A正确；
B、手机电池电压一般是3.7V，故B正确；
C、我国照明电路的电压是220V，故C不正确；
D、发生雷雨时，云层间电压可达106V，故D正确。
故选：C。
2、关于电表的使用，下列说法不正确的是（　　）
A．在分析电路时电压表可以可以看做导线
B．电流要从电流表正接线柱流入，负接线柱流出
C．电压表测电压时需并联在待测电路的两端
D．电流表或电压表的使用，应根据实际需要合理选择量程
【解析】
A、由于电压表的电阻特别大，在分析电路时电压表可以可以看做断路，故A错误；
B、电流要从电流表正接线柱流入，负接线柱流出，这样电流表指针能向右偏转，故B正确；
C、电压表测电压时需并联在待测电路的两端，故C正确；
D、电流表或电压表的使用，为了保护电表和读数更精确，应根据实际需要合理选择量程，故D正确。
故选：A。
3、如图所示是电压表的表盘，其示数是（　　）
A．2.05V B．2.5V C．10.5V D．12.5V
【解析】
由图可知，电压表选择的量程为0～3V，分度值是0.1V，指针所指的位置是2.5V，电压表的示数为2.5V。
故选：B。
对应训练：
1、下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
2、关于电压表的使用方法，不正确的是（　　）
A．电压表必须并联在待测电路两端
B．电压表可以直接接在电源上
C．所测电压不能超过电压表量程
D．电流从电压表负接线柱流入
3、如图所示的电表，闭合开关前指针如图所示，其原因是 ；纠正错误后，闭合开关后，指针又指到如图所示，则此时电表读数为 V。
练习题：
一、填空题（共1题）

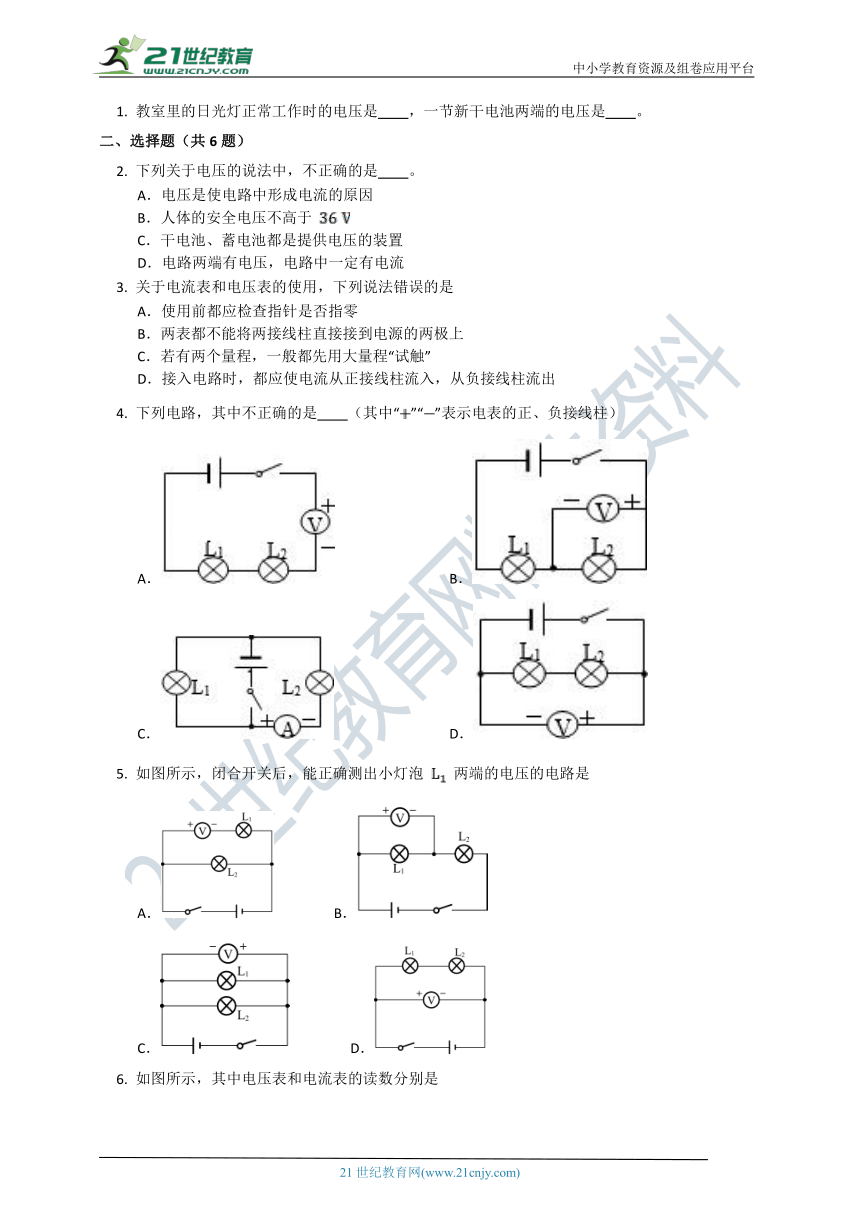

1. 教室里的日光灯正常工作时的电压是 ，一节新干电池两端的电压是 。
二、选择题（共6题）
2. 下列关于电压的说法中，不正确的是 。
A．电压是使电路中形成电流的原因
B．人体的安全电压不高于
C．干电池、蓄电池都是提供电压的装置
D．电路两端有电压，电路中一定有电流
3. 关于电流表和电压表的使用，下列说法错误的是
A．使用前都应检查指针是否指零
B．两表都不能将两接线柱直接接到电源的两极上
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4. 下列电路，其中不正确的是 （其中“”“”表示电表的正、负接线柱）
A． B．
C． D．
5. 如图所示，闭合开关后，能正确测出小灯泡 两端的电压的电路是
A． B．
C． D．

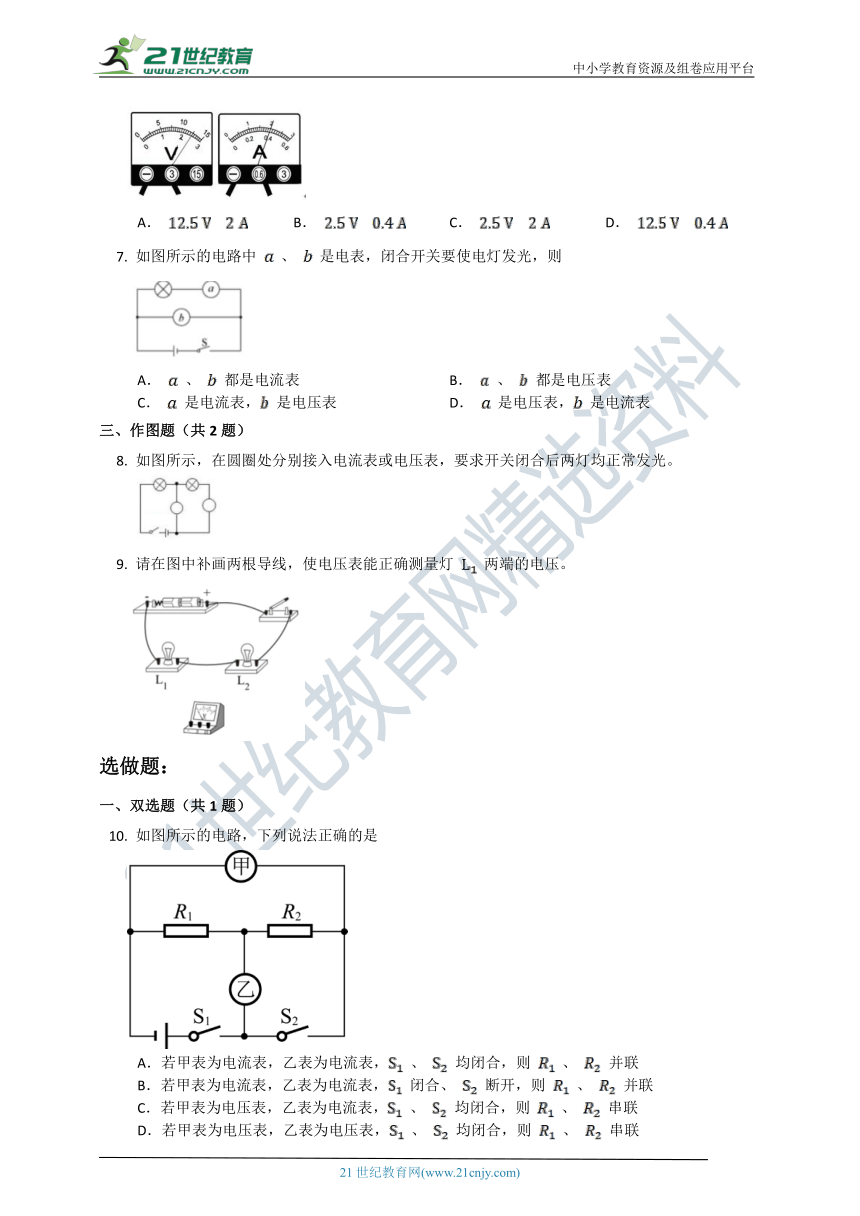

6. 如图所示，其中电压表和电流表的读数分别是
A． B． C． D．
7. 如图所示的电路中 、 是电表，闭合开关要使电灯发光，则
A． 、 都是电流表 B． 、 都是电压表
C． 是电流表， 是电压表 D． 是电压表， 是电流表
三、作图题（共2题）
8. 如图所示，在圆圈处分别接入电流表或电压表，要求开关闭合后两灯均正常发光。
9. 请在图中补画两根导线，使电压表能正确测量灯 两端的电压。
选做题：
一、双选题（共1题）
10. 如图所示的电路，下列说法正确的是
A．若甲表为电流表，乙表为电流表， 、 均闭合，则 、 并联
B．若甲表为电流表，乙表为电流表， 闭合、 断开，则 、 并联
C．若甲表为电压表，乙表为电流表， 、 均闭合，则 、 串联
D．若甲表为电压表，乙表为电压表， 、 均闭合，则 、 串联
二、综合应用题（共1题）

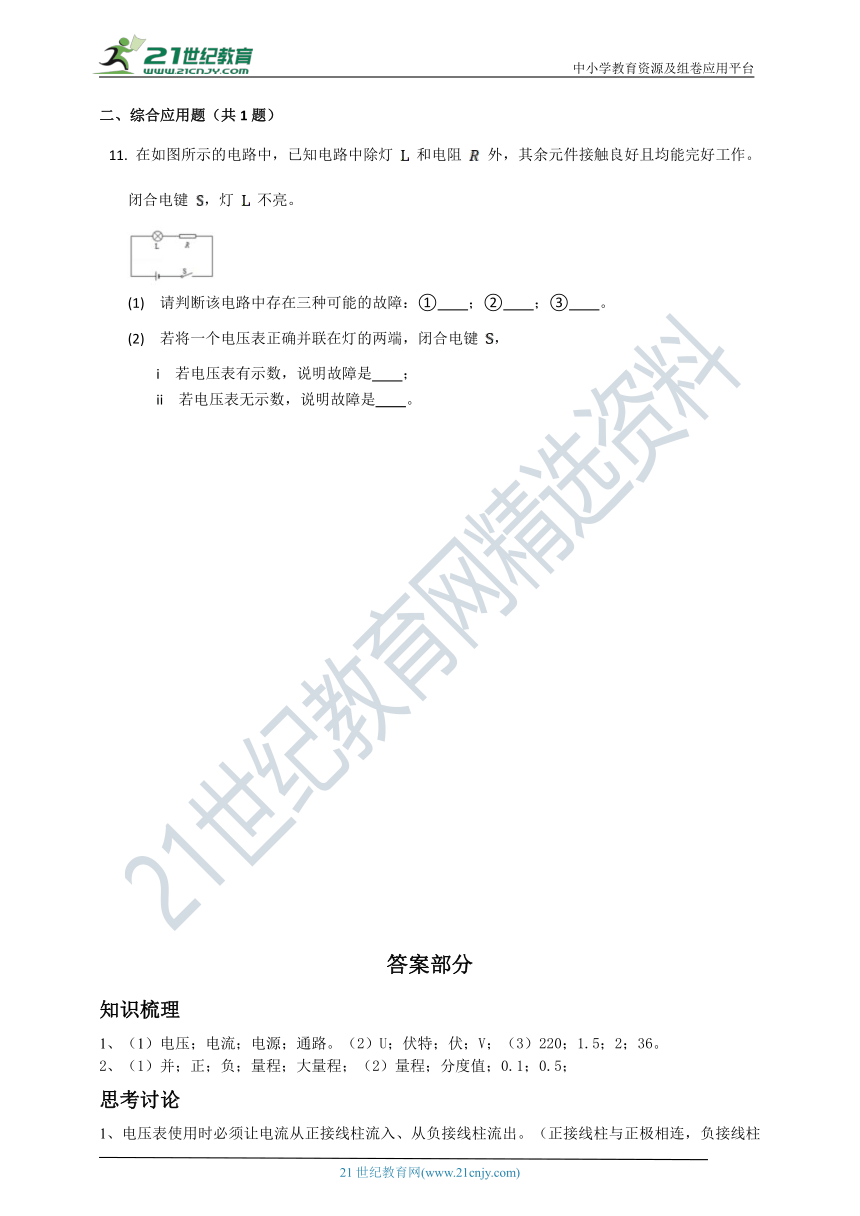

11. 在如图所示的电路中，已知电路中除灯 和电阻 外，其余元件接触良好且均能完好工作。闭合电键 ，灯 不亮。
(1) 请判断该电路中存在三种可能的故障：① ；② ；③ 。
(2) 若将一个电压表正确并联在灯的两端，闭合电键 ，
i 若电压表有示数，说明故障是 ；
ii 若电压表无示数，说明故障是 。
答案部分
知识梳理
1、（1）电压；电流；电源；通路。（2）U；伏特；伏；V；（3）220；1.5；2；36。
2、（1）并；正；负；量程；大量程；（2）量程；分度值；0.1；0.5；
思考讨论
1、电压表使用时必须让电流从正接线柱流入、从负接线柱流出。（正接线柱与正极相连，负接线柱与负极相连），如果接反了，指针会反向偏转，导致读不出数值或者打坏指针；
被测电压不能超过电压表所选的量程，如果所选量程过小，指针会偏转到右侧没有数值的地方，导致读不出数值，甚至会烧坏电压表。
2、
对应训练：
1、C；2、D；3、指针没有调零；2。
练习题
一、填空题（共1题）
1. 【答案】；
二、选择题（共6题）
2. 【答案】D
【解析】（）电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；
（）对人体安全电压不高于 ；
（）电源是提供电压的装置；
（）电路中有电流的条件：电路中有电源、电路是通路，缺一不可。
电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流，故A正确；
对人体安全电压不高于 ，故B正确；
干电池、蓄电池都是电源，电源是提供电压的装置，故C正确；
电路两端有电压，电路中不一定有电流，是否有电流，还要看电路是不是通路，故D错误。
3. 【答案】B
4. 【答案】A
【解析】图中电压表串联在电路中，由于电压表的电阻非常大，会造成两只小灯泡无法正常工作，故 A错误；
图中电压表并联在灯泡 两端，且电流正进负出，测量灯泡 的两端电压，两只灯泡串联，能正常工作，故B正确；
图中电流表与灯泡 串联，且电流正进负出，测量灯泡 的电流，两只灯泡并联，能正常工作，故C正确；
图中电压表与两只灯泡并联，且电流正进负出，测量的是电源电压，两只灯泡串联，能正常工作，故D正确。
5. 【答案】B
6. 【答案】B
【解析】根据电压表图示可知，电压表的量程为 ，分度值为 ，示数为 ；根据电流表图示可知，电流表的量程为 ，分度值为 ，示数为 。
7. 【答案】C
【解析】由图可知，表 与灯泡串联，表 与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表 是电流表，表 是电压表；
若两表都是电流表，则由于电流表 与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；
若两表都是电压表，则由于电压表 与灯泡串联，此时灯泡不发光，而电压表 会有明显的示数；
若表 是电压表，表 是电流表，则电流表 会造成灯泡和电压表 都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表。
三、作图题（共2题）
8. 【答案】
【解析】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，右表与灯串联，所以是电流表，左表与灯并联，所以是电压表。如答图。
9. 【答案】
【解析】电压表并联在用电器的两端，要使电压表测量 两端电压，所以电压表应并联在 两端；由于电源电压为 ，所以电压表选择小量程即可，同时，电流从电压表的正接线柱流入，从负接线柱流出，如答图所示。
选做题：
一、双选题（共1题）
1. 【答案】B；D
【解析】若甲表是电流表，乙表是电流表， 、 均闭合，电路会形成电源短路，故A错误；
若甲表为电流表，乙表为电流表， 闭合、 断开，电流有两条路径，则电阻 、 并联，故B正确；
若甲表为电压表，乙表为电流表， 、 均闭合，是电阻 的简单电路，故C错误；
若甲表为电压表，乙表为电压表， 、 均闭合，电流的路径只有一条，则 、 串联，故D正确。
二、综合应用题（共1题）
2. 【答案】
(1) 断路； 断路； 短路
(2) i 断路
ii 断路或者 短路
【解析】
(1) 由图可见，小灯泡 和电阻 串联，闭合开关后灯泡不亮，说明灯泡 断路，或者灯泡 短路，再或者电阻 断路。
(2) i 电压表并联在灯的两端，闭合开关，如果电压表有示数，说明电压表与电源两极连接的电路中没有断路，也就是电阻 没有问题，故障只能是灯泡 断路；
ii 如果电压表无示数，说明电压表与电源两极连接的电路中有断路，也就是电阻 断路，或者是电压表被短路了，也就是灯泡 短路。
