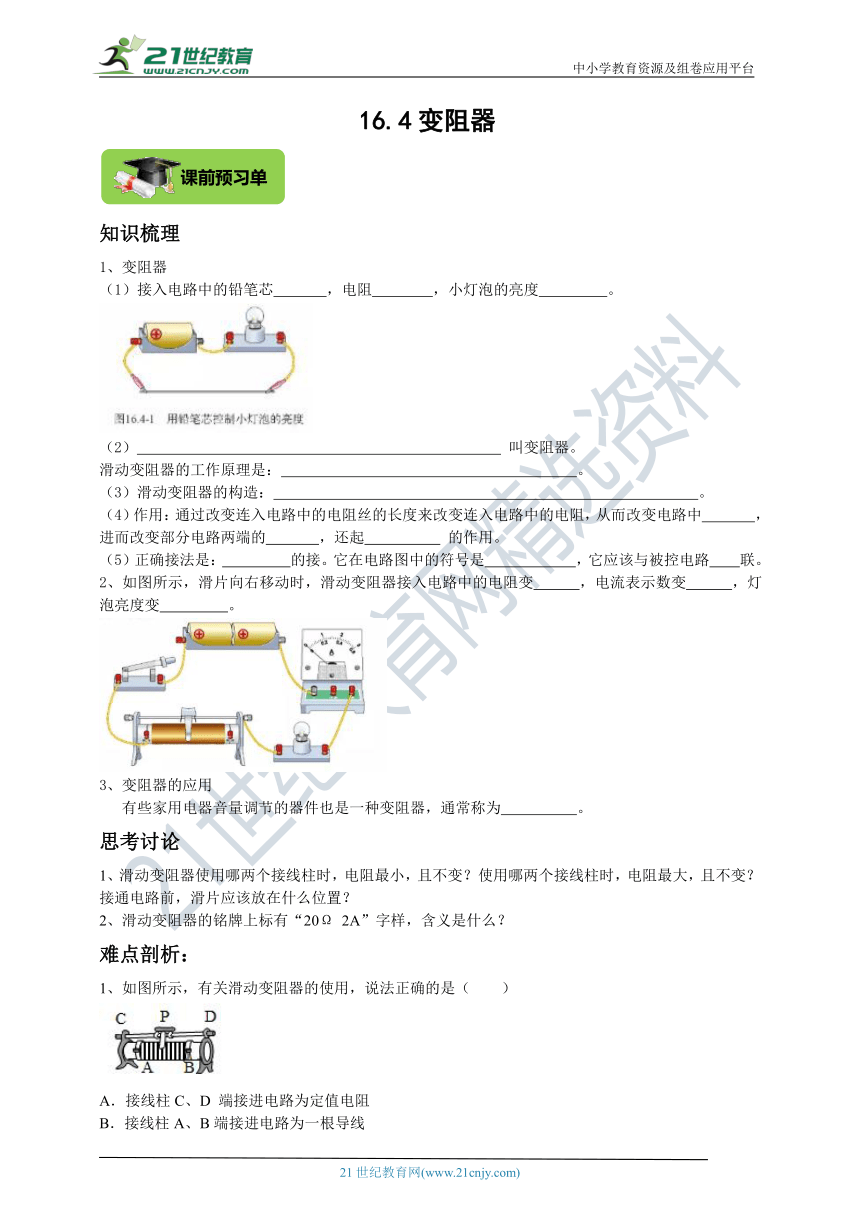

16.4变阻器
知识梳理
1、变阻器
（1）接入电路中的铅笔芯 ，电阻 ，小灯泡的亮度 。
（2） 叫变阻器。
滑动变阻器的工作原理是： 。
（3）滑动变阻器的构造： 。
（4）作用：通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻，从而改变电路中 ，进而改变部分电路两端的 ，还起 的作用。
（5）正确接法是： 的接。它在电路图中的符号是 ，它应该与被控电路 联。
2、如图所示，滑片向右移动时，滑动变阻器接入电路中的电阻变 ，电流表示数变 ，灯泡亮度变 。
3、变阻器的应用
有些家用电器音量调节的器件也是一种变阻器，通常称为 。
思考讨论
1、滑动变阻器使用哪两个接线柱时，电阻最小，且不变？使用哪两个接线柱时，电阻最大，且不变？接通电路前，滑片应该放在什么位置？
2、滑动变阻器的铭牌上标有“20Ω 2A”字样，含义是什么？
难点剖析：
1、如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D 端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．A、C端接进电路，向D端移动P，电阻增大
D．C、B端接进电路，电流方向为C→P→B
【解析】
A、接线柱C、D端接进电路时，CD相当于一段导线，电阻为0，故A错误；
B、接线柱A、B端接进电路，此时接入电路的电阻是最大的，移动滑片，阻值不变，相当于定值电阻，故B错误；
C、将A、C端接进电路，向D端移动P，滑动变阻器接入电路中的电阻丝长度变长，电阻增大，故C正确；
D、将C、B端接进电路，电流方向应该根据电源的正负极来判定，不是根据滑动变阻器的接法判定的，故D错误。
故选：C。

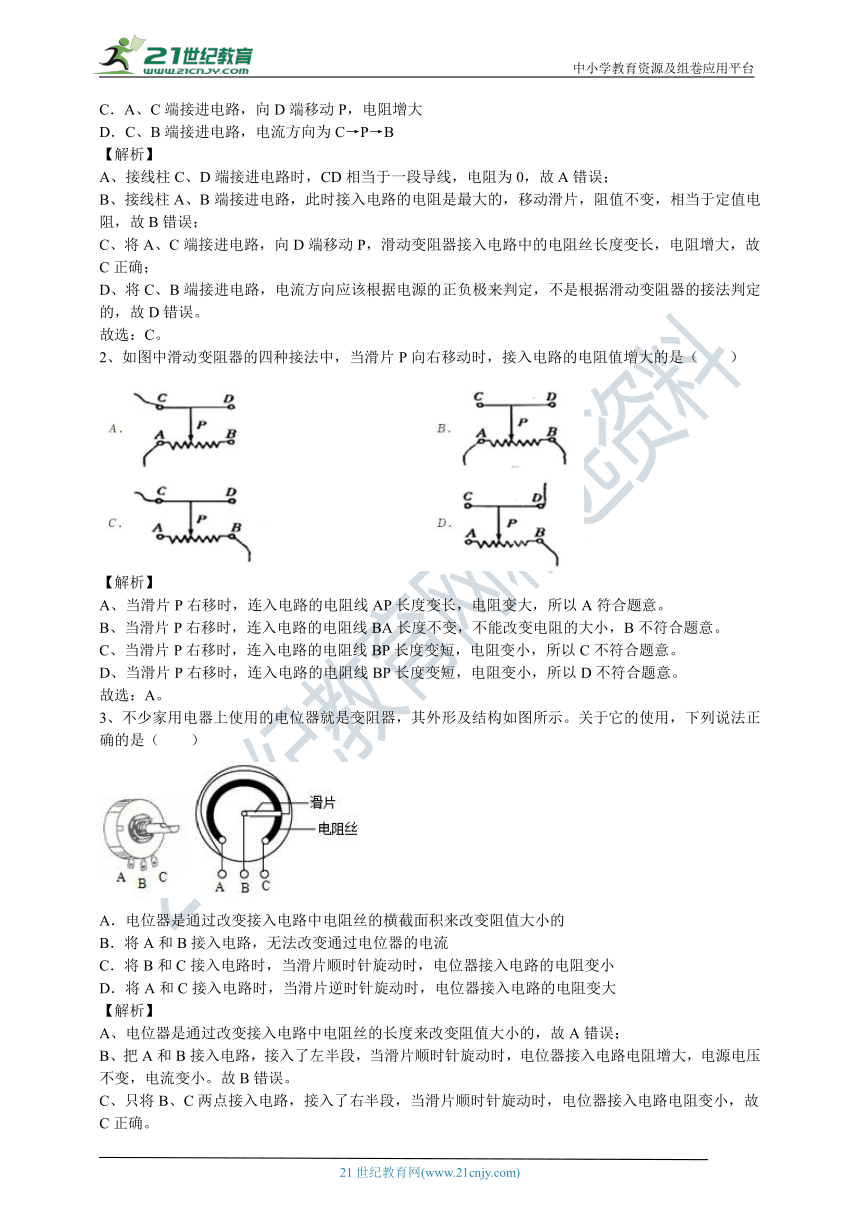

2、如图中滑动变阻器的四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是（　　）
【解析】
A、当滑片P右移时，连入电路的电阻线AP长度变长，电阻变大，所以A符合题意。
B、当滑片P右移时，连入电路的电阻线BA长度不变，不能改变电阻的大小，B不符合题意。
C、当滑片P右移时，连入电路的电阻线BP长度变短，电阻变小，所以C不符合题意。
D、当滑片P右移时，连入电路的电阻线BP长度变短，电阻变小，所以D不符合题意。
故选：A。
3、不少家用电器上使用的电位器就是变阻器，其外形及结构如图所示。关于它的使用，下列说法正确的是（　　）
A．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的
B．将A和B接入电路，无法改变通过电位器的电流
C．将B和C接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小
D．将A和C接入电路时，当滑片逆时针旋动时，电位器接入电路的电阻变大
【解析】
A、电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故A错误；
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小。故B错误。
C、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故C正确。
D、只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是逆时针转动，电阻不变，电源电压不变，无法改变通过电位器的电流。故D错误。
故选：C。
对应训练：

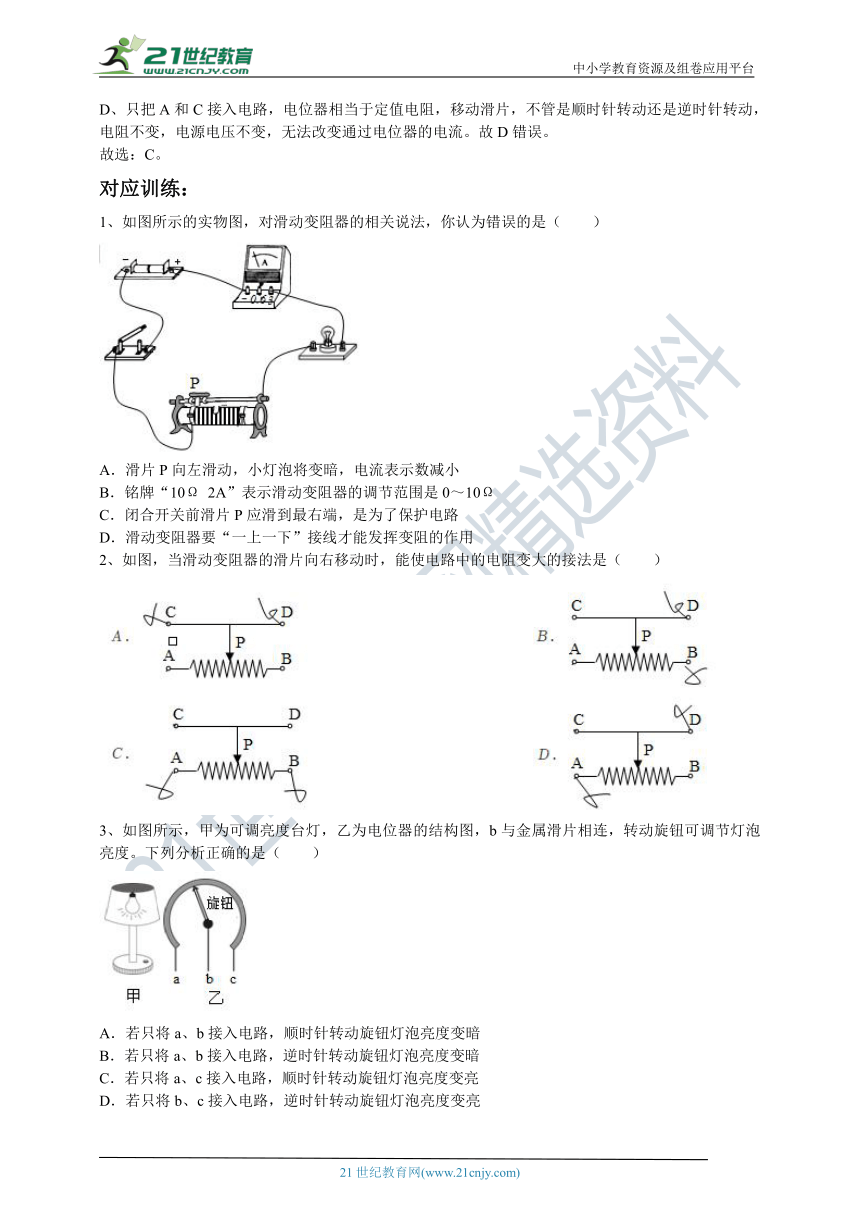

1、如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（　　）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0～10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
2、如图，当滑动变阻器的滑片向右移动时，能使电路中的电阻变大的接法是（　　）
3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、b接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮
D．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变亮
练习题：
一、填空题（共3题）

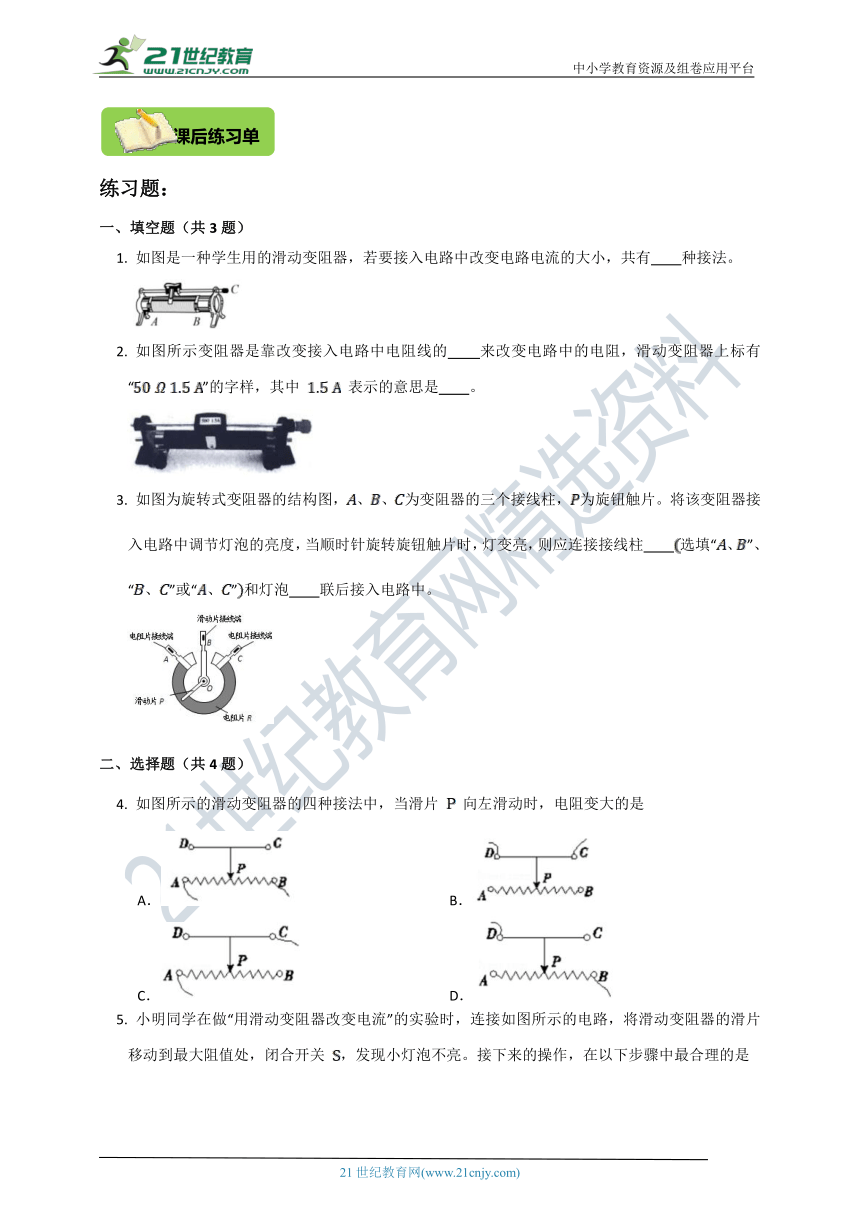

1. 如图是一种学生用的滑动变阻器，若要接入电路中改变电路电流的大小，共有 种接法。
2. 如图所示变阻器是靠改变接入电路中电阻线的 来改变电路中的电阻，滑动变阻器上标有“”的字样，其中 表示的意思是 。
3. 如图为旋转式变阻器的结构图，、、为变阻器的三个接线柱，为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱 选填“、”、“、”或“、”和灯泡 联后接入电路中。
二、选择题（共4题）
4. 如图所示的滑动变阻器的四种接法中，当滑片 向左滑动时，电阻变大的是
A． B．
C． D．

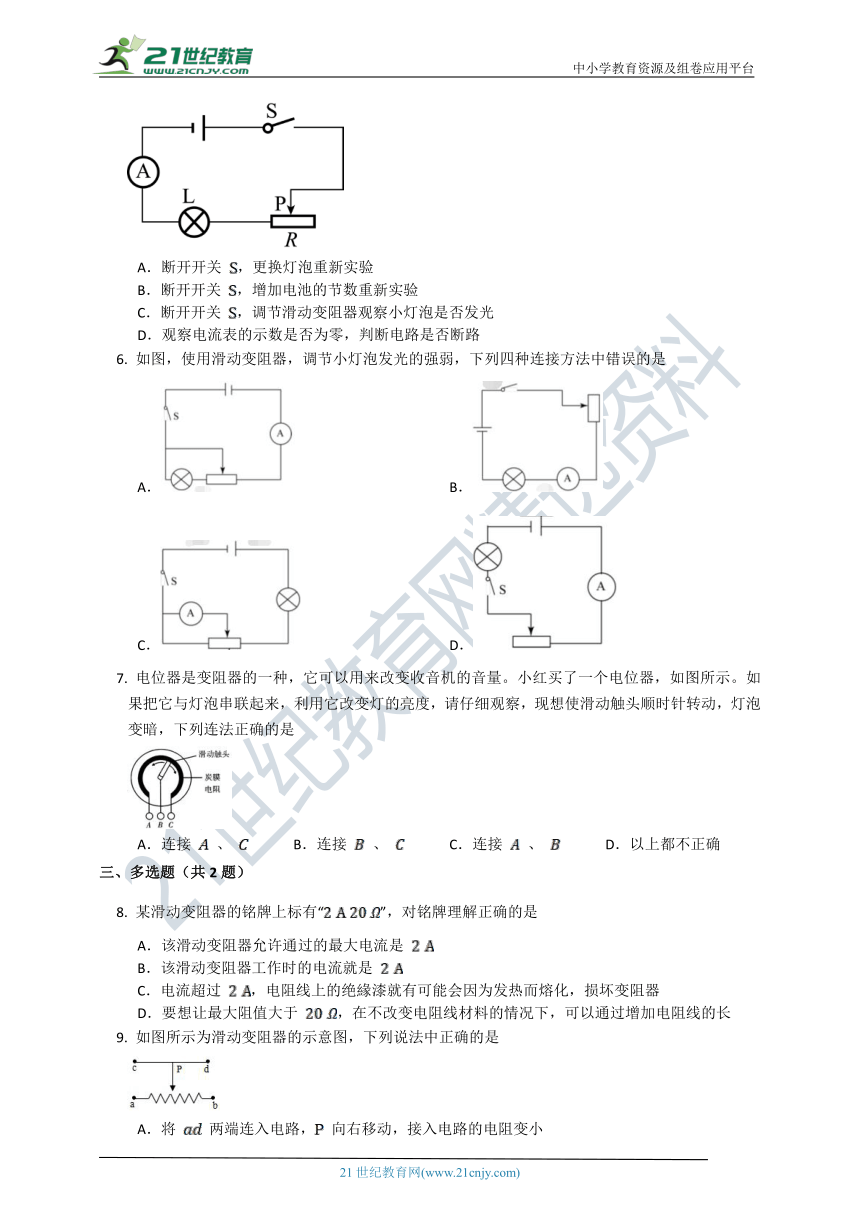

5. 小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关 ，发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是
A．断开开关 ，更换灯泡重新实验
B．断开开关 ，增加电池的节数重新实验
C．断开开关 ，调节滑动变阻器观察小灯泡是否发光
D．观察电流表的示数是否为零，判断电路是否断路
6. 如图，使用滑动变阻器，调节小灯泡发光的强弱，下列四种连接方法中错误的是
A． B．
C． D．
7. 电位器是变阻器的一种，它可以用来改变收音机的音量。小红买了一个电位器，如图所示。如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是
A．连接 、 B．连接 、 C．连接 、 D．以上都不正确
三、多选题（共2题）
8. 某滑动变阻器的铭牌上标有“”，对铭牌理解正确的是
A．该滑动变阻器允许通过的最大电流是
B．该滑动变阻器工作时的电流就是
C．电流超过 ，电阻线上的绝緣漆就有可能会因为发热而熔化，损坏变阻器
D．要想让最大阻值大于 ，在不改变电阻线材料的情况下，可以通过增加电阻线的长
9. 如图所示为滑动变阻器的示意图，下列说法中正确的是
A．将 两端连入电路， 向右移动，接入电路的电阻变小
B．将 两端连入电路， 向右移动，接入电路的电阻变大
C．将 两端连入电路， 向右移动，接入电路的电阻变小
D．将 两端连入电路， 向左移动，接入电路的电阻变大
四、实验题（共1题）
10. 用滑动变阻器改变小灯泡亮度的实验。
(1) 按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片 向右移动时灯会变亮，请以笔画线代替导线把电路连接起来。
(2) 在接线过程中，开关应处于 状态。
(3) 闭合开关前，滑动变阻器的滑片应移到 端（）。
选做题：
一、作图题（共1题）
11. 如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为 ，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变暗。
(1) 按要求连接实物图。
(2) 画出相应的电路图。
二、实验题（共1题）
12. 在探究“用滑动变阻器改变小灯泡亮度”的实验中，某同学在连接最后一根导线时，打泡立即发出明亮耀眼的光。且无论怎解调节滑动变阻器。灯泡亮度就是不变。该同学连接电路时操作正确吗？如果操作错误，请你指出可能存在的错误之处。
答案部分
知识梳理
1、（1）越短；越小；越大。（2）能够改变接入电路中电阻大小的元件；通过改变 接入电路里面电阻丝的长度来改变连入电路中的电阻。（3）支架；滑片；金属丝；接线柱。（4）电压；电流；保护电路。（5）一上一下； ；串。
2、大；小；暗。
3、电位器。
思考讨论
1、滑动变阻器使用上端两个接线柱时，电阻最小，且不变，相当于导线；使用下面两个接线柱时，电阻最大，且不变，相当于定值电阻；接通电路前，滑片应该放在阻值最大的位置。
2、“20Ω”是指该变阻器的最大阻值为20Ω；“2A”是指允许通过的最大电流为2A。
对应训练：
1、A；2、D；3、A。
练习题
一、填空题（共3题）
1. 【答案】
【解析】只有 个接线柱的滑动变阻器，若要把它其中的两个接线柱连接到电路中去改变电路电流的大小，则有 种接法，接 或 。
2. 【答案】长度；允许通过的最大电流是
【解析】[ ]滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
[ ]滑动变阻器铭牌上标有“”字样，表示了变阻器的最大阻值为 ，允许通过的最大电流是 。
3. 【答案】、
串
【解析】【分析】滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是、段。
【解析】解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱、与灯泡串联后接入电路。
故答案为：、；串。
【点评】本题体现了物理和生活的密切关系。能根据实际要求把滑动变阻器连入电路，来调节灯泡的亮度。
二、选择题（共4题）
4. 【答案】D
【解析】滑动变阻器的 、 两个接线柱接入电路，则接入电路的电阻是滑动变阻器最大电阻，移动滑片时，电阻不变，故A错误；
滑动变阻器的 、 两个接线柱接入电路，则接入电路的电阻为 ，移动滑片时，接入的电阻始终为 ，故B错误；
滑动变阻器的 、 接线柱接入电路，当滑片向左滑动时，接入电路电阻丝的长度变短，所以电阻减小，故C错误；
滑动变阻器的 、 接线柱接入电路，当滑片向左滑动时，接入电路电阻丝的长度变长，所以电阻增大，故D正确。
故选：D。
5. 【答案】D
6. 【答案】A
【解析】由于滑动变阻器上主导线将灯泡短路，因此A错误。
7. 【答案】C
【解析】滑动变阻器通过滑片的移动可以改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大。应将左边部分接入电路，即连接 、 。
三、多选题（共2题）
8. 【答案】A；C；D
【解析】由铭牌可知，该滑动变阻器允许通过的最大电流是 ，则该滑动变阻器工作时的电流应不超过 ，故A正确，B错误；
电流超过 时，根据焦耳定律可知，电阻线上产生的热量过多，电阻线上的绝緣漆就有可能会因为发热而熔化，损坏变阻器，故C正确；
在其他条件相同时，电阻的大小与长度成正比，要想让最大阻值大于 ，在不改变电阻线材料的情况下，可以通过增加电阻线的长度，故D正确。
9. 【答案】B；C；D
【解析】将 两端连入电路， 向右移动，接入电路的电阻丝长度变长，电阻变大，故A错误；
将 两端连入电路， 向右移动，接入电路的电阻丝长度变长，电阻变大，故B正确；
将 两端连入电路， 向右移动，接入电路的电阻丝长度变短，电阻变小，故C正确；
将 两端连入电路， 向左移动，接入电路的电阻丝长度变长，电阻变大，故D正确。
四、实验题（共1题）
10. 【答案】
(1) 略
(2) 断开
(3)
【解析】
(1) 经分析可知，灯泡与滑动变阻器串联，且滑动变阻器的右下方接线柱和任意上方接线柱串联在电路中，然后与电源、开关串联组成电路。
(2) 在接线过程中，开关应处于断开状态。
(3) 根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大，故此题中滑片的右边电阻丝接入电路，故闭合开关前，滑动变阻器的滑片应移到 端。
选做题：
一、作图题（共1题）
11. 【答案】
(1)
(2)
【解析】
(1) 由电路图可知，电源的电压为 ，所以电压表的量程为 ，且与灯泡并联；
电路中电流约为 ，所以电流表的量程选 ，且与灯泡串联；
滑动变阻器的左下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如答图所示。
(2) 先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如答图所示。
二、实验题（共1题）
12. 【答案】①连接电路时，开关未断开；②滑动变阻器同时接在上面两接线柱上
【解析】连接好最后一根导线，灯泡立即发光，说明电路闭合，连接电路时没有断开开关；小灯泡发出明亮耀眼光且无论怎样调节滑动变阻器亮度不变，说明滑动变阻器同时接在上面两接线柱上。
