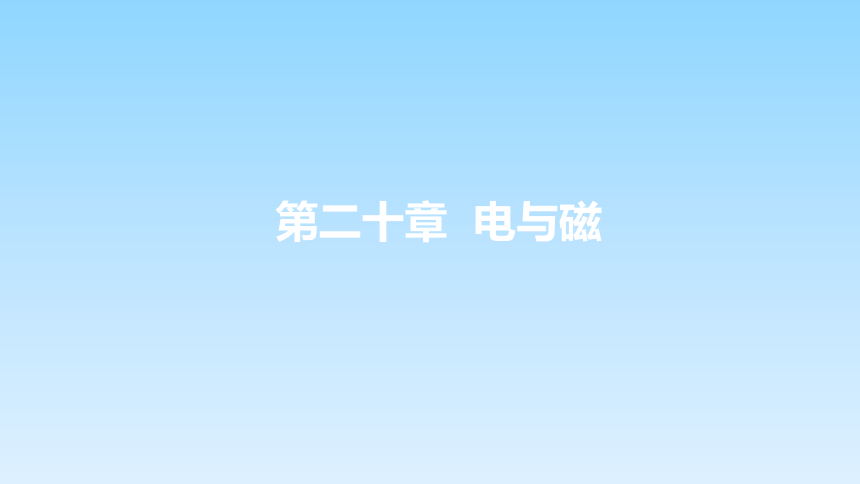

第二十章 电与磁

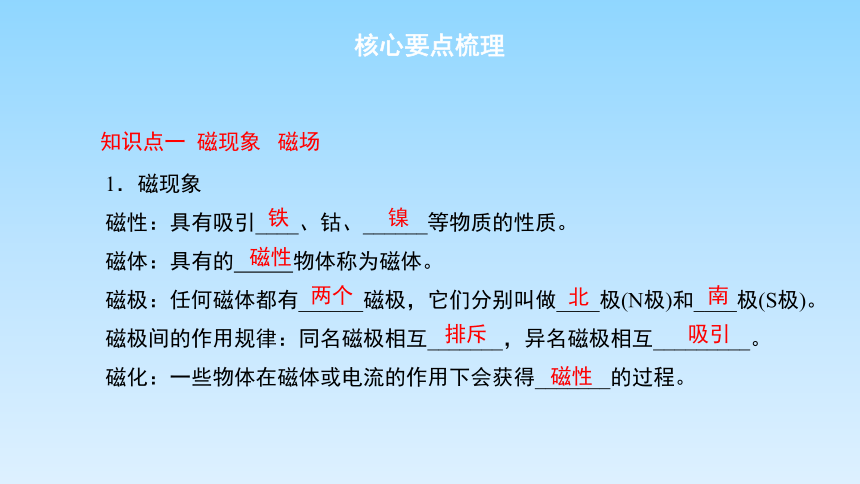

1．磁现象
磁性：具有吸引____、钴、______等物质的性质。
磁体：具有的 物体称为磁体。
磁极：任何磁体都有______磁极，它们分别叫做____极(N极)和____极(S极)。
磁极间的作用规律：同名磁极相互_______，异名磁极相互_________。
磁化：一些物体在磁体或电流的作用下会获得_______的过程。
镍
磁性
两个
北
南
排斥
吸引
磁性
知识点一 磁现象 磁场
铁
核心要点梳理

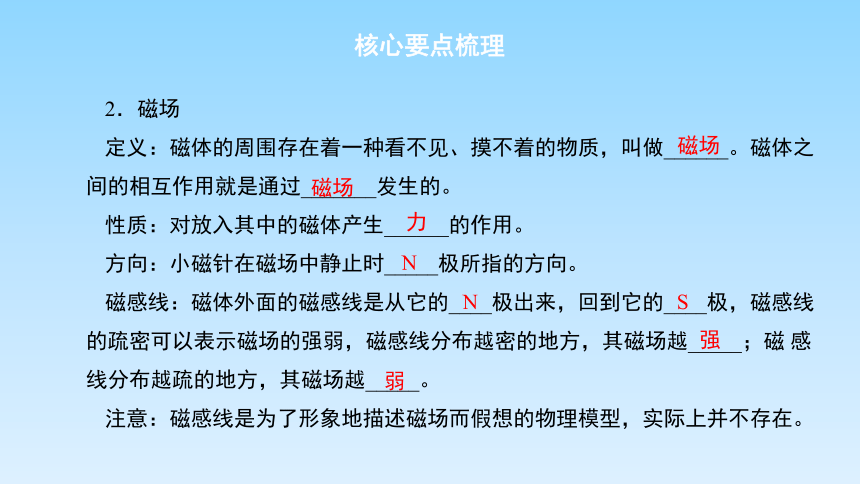

2．磁场
定义：磁体的周围存在着一种看不见、摸不着的物质，叫做______。磁体之间的相互作用就是通过_______发生的。
性质：对放入其中的磁体产生______的作用。
方向：小磁针在磁场中静止时_____极所指的方向。
磁感线：磁体外面的磁感线是从它的____极出来，回到它的____极，磁感线的疏密可以表示磁场的强弱，磁感线分布越密的地方，其磁场越_____；磁 感线分布越疏的地方，其磁场越_____。
注意：磁感线是为了形象地描述磁场而假想的物理模型，实际上并不存在。
磁场
磁场
力
N
N
S
强
弱
核心要点梳理

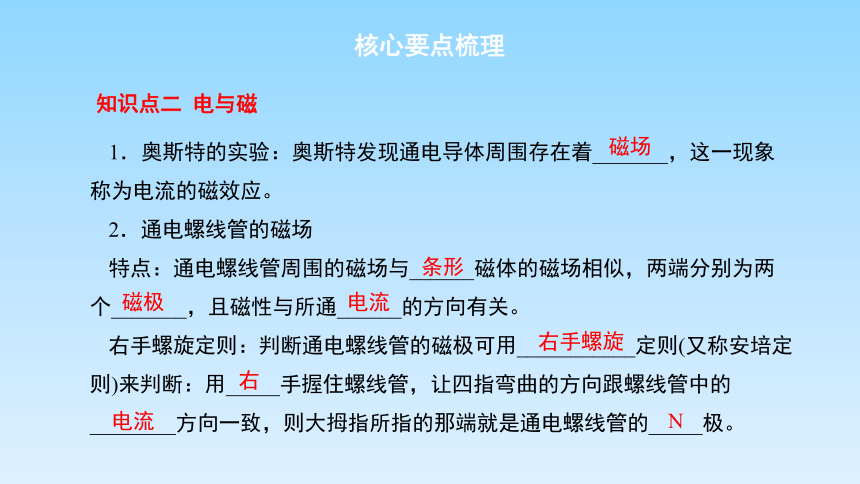

1．奥斯特的实验：奥斯特发现通电导体周围存在着_______，这一现象称为电流的磁效应。
2．通电螺线管的磁场
特点：通电螺线管周围的磁场与______磁体的磁场相似，两端分别为两个_______，且磁性与所通______的方向有关。
右手螺旋定则：判断通电螺线管的磁极可用___________定则(又称安培定则)来判断：用_____手握住螺线管，让四指弯曲的方向跟螺线管中的________方向一致，则大拇指所指的那端就是通电螺线管的_____极。
磁场
条形
磁极
电流
右手螺旋
右
电流
N
知识点二 电与磁
核心要点梳理

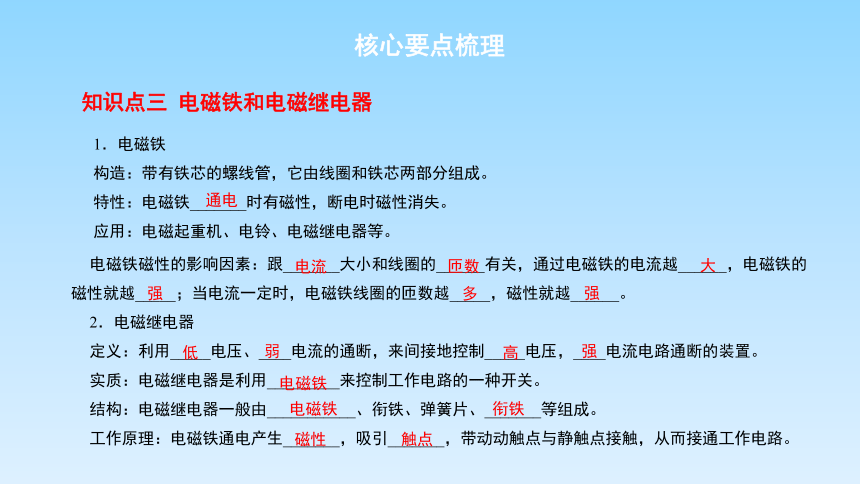

1．电磁铁
构造：带有铁芯的螺线管，它由线圈和铁芯两部分组成。
特性：电磁铁_______时有磁性，断电时磁性消失。
应用：电磁起重机、电铃、电磁继电器等。
通电
电磁铁磁性的影响因素：跟_______大小和线圈的______有关，通过电磁铁的电流越______，电磁铁的磁性就越_____；当电流一定时，电磁铁线圈的匝数越_____，磁性就越______。
2．电磁继电器
定义：利用_____电压、____电流的通断，来间接地控制_____电压，____电流电路通断的装置。
实质：电磁继电器是利用_________来控制工作电路的一种开关。
结构：电磁继电器一般由___________、衔铁、弹簧片、_______等组成。
工作原理：电磁铁通电产生_______，吸引_______，带动动触点与静触点接触，从而接通工作电路。
电流
匝数
大
强
高
强
电磁铁
电磁铁
磁性
衔铁
弱
触点
低
知识点三 电磁铁和电磁继电器
多
强
核心要点梳理

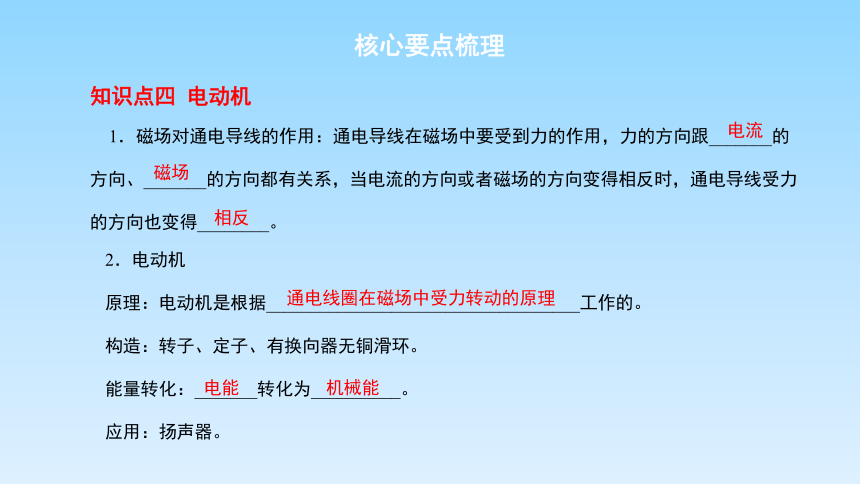

1．磁场对通电导线的作用：通电导线在磁场中要受到力的作用，力的方向跟_______的方向、_______的方向都有关系，当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得________。
电流
磁场
相反
2．电动机
原理：电动机是根据___________________________________工作的。
构造：转子、定子、有换向器无铜滑环。
能量转化：_______转化为__________。
应用：扬声器。
通电线圈在磁场中受力转动的原理
电能
机械能
知识点四 电动机
核心要点梳理

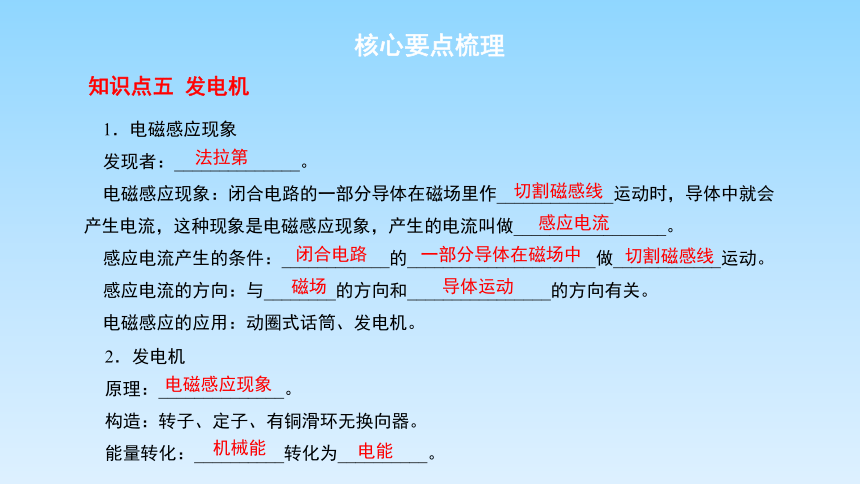

1．电磁感应现象
发现者：______________。
电磁感应现象：闭合电路的一部分导体在磁场里作_____________运动时，导体中就会产生电流，这种现象是电磁感应现象，产生的电流叫做_________________。
感应电流产生的条件：____________的_____________________做____________运动。
感应电流的方向：与________的方向和________________的方向有关。
电磁感应的应用：动圈式话筒、发电机。
法拉第
切割磁感线
感应电流
闭合电路
一部分导体在磁场中
切割磁感线
磁场
导体运动
2．发电机
原理：______________。
构造：转子、定子、有铜滑环无换向器。
能量转化：__________转化为__________。
电磁感应现象
机械能
电能
知识点五 发电机
核心要点梳理

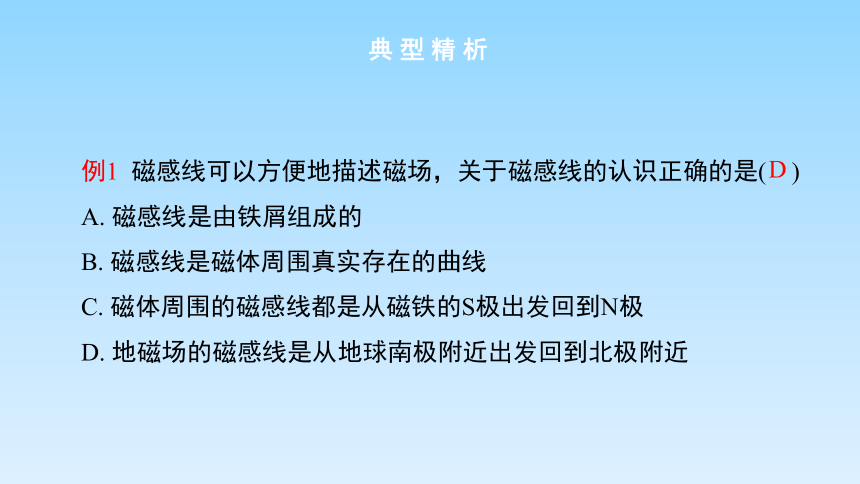

例1 磁感线可以方便地描述磁场，关于磁感线的认识正确的是( )
A. 磁感线是由铁屑组成的
B. 磁感线是磁体周围真实存在的曲线
C. 磁体周围的磁感线都是从磁铁的S极出发回到N极
D. 地磁场的磁感线是从地球南极附近出发回到北极附近
D
典 型 精 析

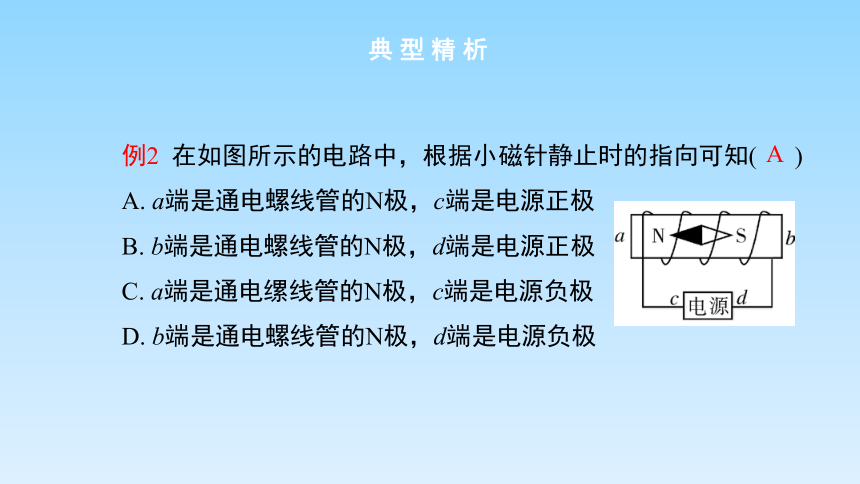

例2 在如图所示的电路中，根据小磁针静止时的指向可知( )
A. a端是通电螺线管的N极，c端是电源正极
B. b端是通电螺线管的N极，d端是电源正极
C. a端是通电缧线管的N极，c端是电源负极
D. b端是通电螺线管的N极，d端是电源负极
A
典 型 精 析
例3 探究磁场对电流的作用：
如图闭合开关，导体ab向右运动，说明通电导体在磁场中受到____的作用.据此原理可以制成__________.
为使实验现象更明显，若把导体换用轻质塑料棒，实验________
（填“能”或“不能”）成功，因为________________.
力
电动机
不能
塑料棒是绝缘体
典 型 精 析
例4 如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图.关于这个实验，下列说法正确的是( )
A. 当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
B. 当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C. 当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转
D. 当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
C
典 型 精 析
1.如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。请运用场的观点解释小磁针发生偏转的原因：_________________________________________________.
通电导体周围产生磁场，小磁针在磁场力作用下偏转
章末整合练习
2.一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后 (　　)
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
D
章末整合练习
3 .实验发现，两条平行放置的直导线，通以相同的电流时相互吸引(如图所示)，这是因为电流能够产生磁场而磁场对电流又有力的作用，我们可以这样分析它的受力对ａ 导线:通电导线ｂ 产生的磁场对它具有向右的作用力，对ｂ 导线:
通电导线ａ 产生的磁场对它具有向左的作用力
章末整合练习
4.通电螺线管的N、S极如图所示，由此可判断电流是从____(选填“a”或“b”)端流入螺旋管的。
a
章末整合练习
5.如图所示，当开关Ｓ 闭合后下列判断中正确的（ ）
B
A.通电螺线管外A点的磁场方向向左
B.通电螺线管的左端为N极
C.向左移动滑片P，通电螺线管的磁性减弱
D.小磁针静止后，其N极的指向沿水平向右
章末整合练习
6.下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是 (　　)
A
章末整合练习
7.如图，能说明发电机的工作原理的是图_______(选填“甲”或“乙”)。
乙
章末整合练习
8. 图为直流电动机的工作原理图。以下相关的分析中正确的是 (　　)
A．电动机工作过程中，消耗的电能全部转化为内能
B．电动机工作过程中，消耗的电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
C
章末整合练习
9.如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。关于这个实验，下列说法正确的是(　　)
A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转
D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
C
