第十五章 第2节 电流和电路 练习 2021-2022学年人教版物理九年级（有答案）

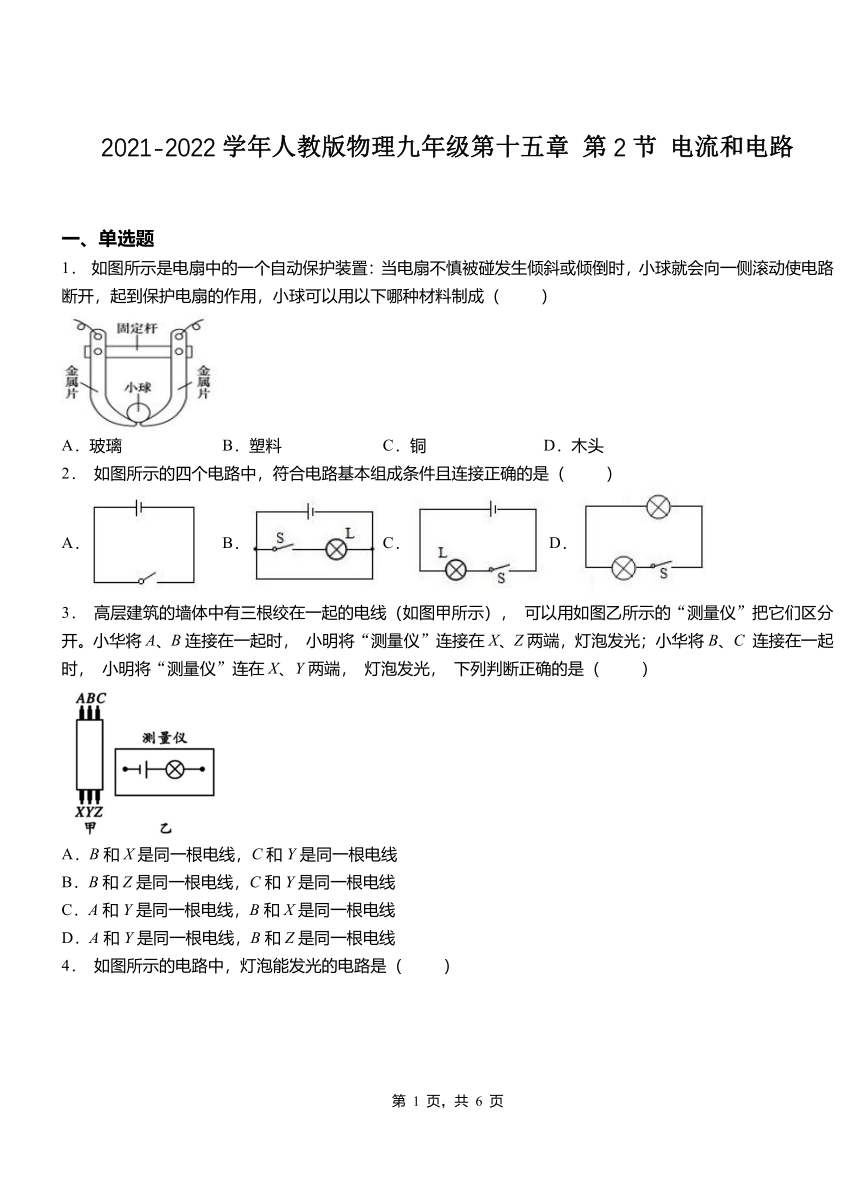

2021-2022学年人教版物理九年级第十五章 第2节 电流和电路
一、单选题
1． 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
2． 如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B． C． D．
3． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线

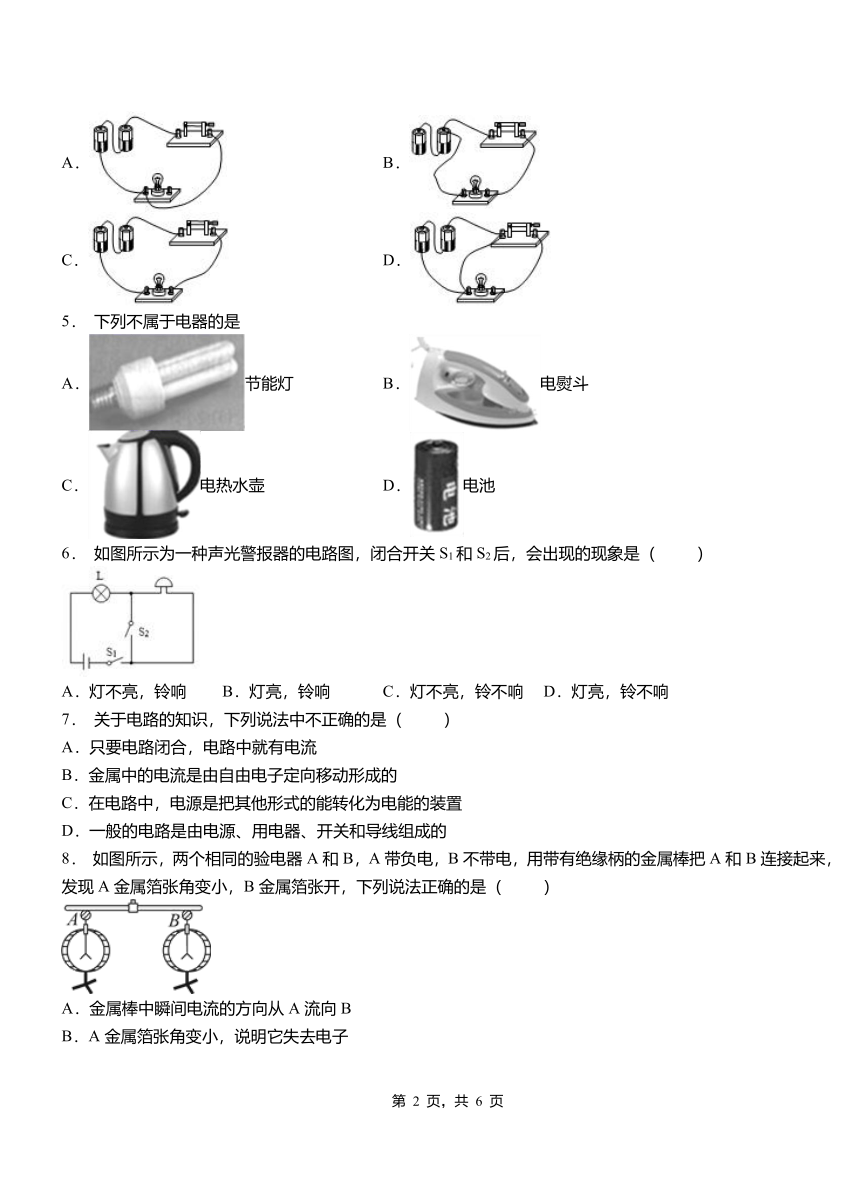

4． 如图所示的电路中，灯泡能发光的电路是（ ）
A． B．
C． D．
5． 下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
6． 如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
7． 关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
8． 如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷

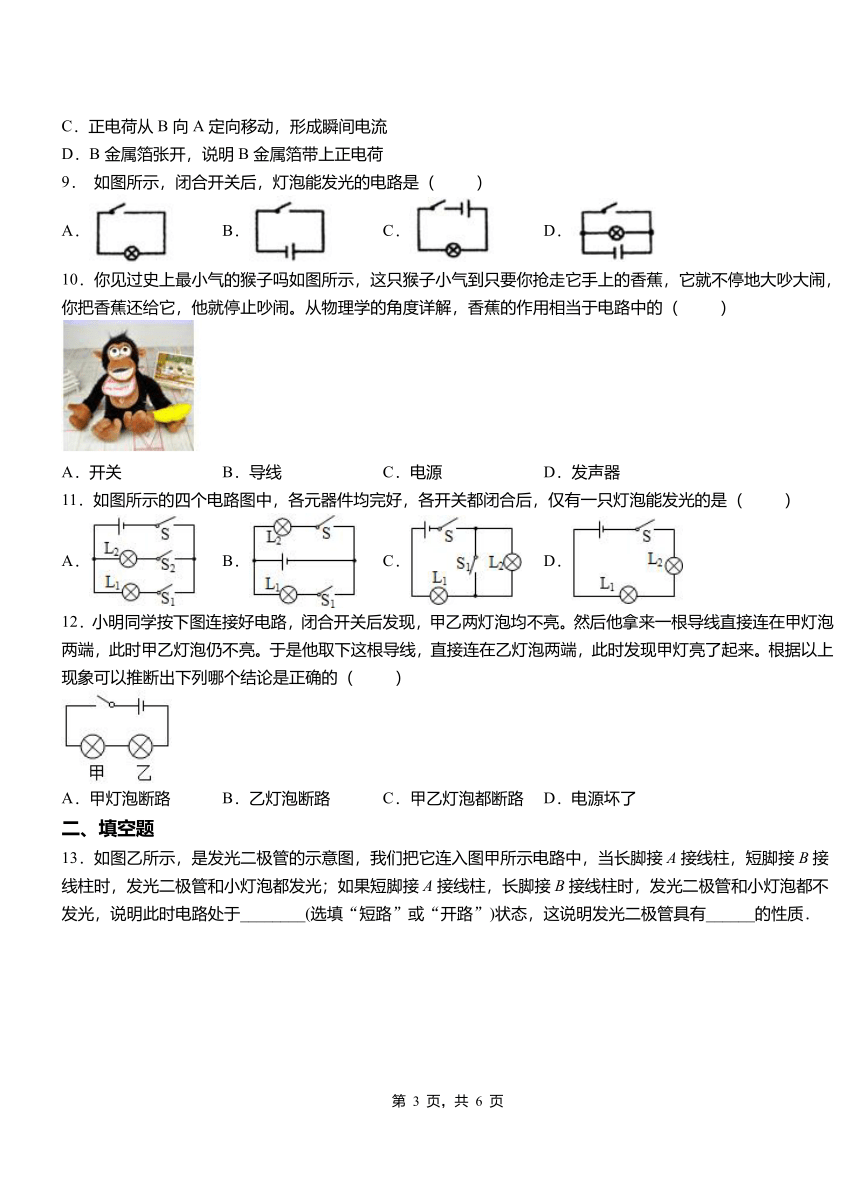

9． 如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
10．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
11．如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B． C． D．
12．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了
二、填空题
13．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
14．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：
15．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
16．电路中有持续电流的条件：一要有_______；二是电路是________。
17．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
18．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
19．如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
20．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C D D A B C A
题号 11 12
答案 C B
二、填空题
13．开路 单向导电
14．电源
15．吸引轻小物体 排斥 ②
16．电源 通路
17．断开开关
18．断路 通路 短路
19．断路 短路 通路 断路
20．正 相反 正 负 负 正
