第十五章 第5节 串、并联电路中电流的规律 练习 2021-2022学年人教版物理九年级(有答案）

2021-2022学年人教版物理九年级
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
2． 如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3A B．0.3A 1.2A C．1.2A 0.3 A D．0.3A 1.5 A
3． 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
4． 如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
5． 如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
6． 如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
7． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A

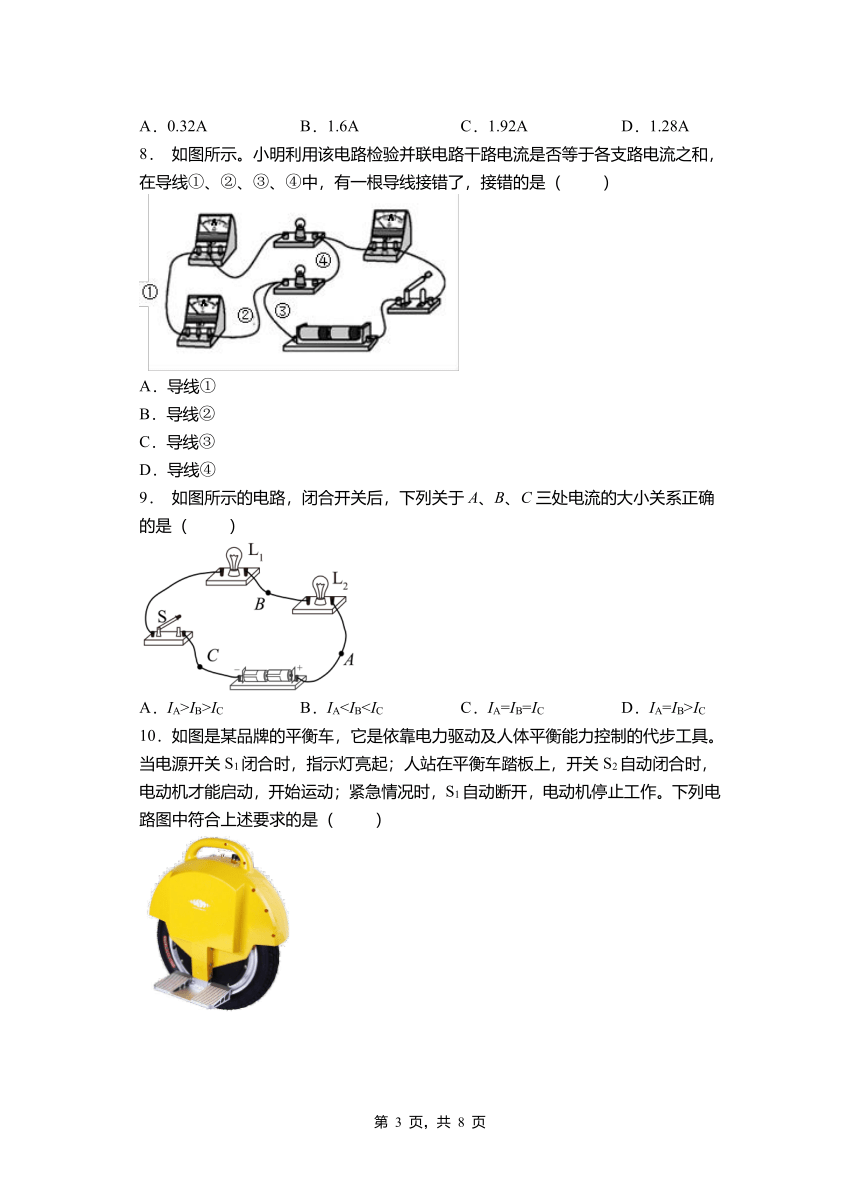

8． 如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是（ ）
A．导线①
B．导线②
C．导线③
D．导线④
9． 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA>IB>IC B．IAIC
10．如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（ ）
A． B．
C． D．
11．如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
12．如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28A B．1.08A C．1.14A D．1.36A
二、填空题
13．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
14．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
15．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
16．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
17．如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
18．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
19．在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
20．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C B C D C C A
题号 11 12
答案 C B
二、填空题
13．0.44A
14．0.78 0.52
15．
16．0.2 0.4
17．串 干路 1.12 0.28
18．0.2 电流表正负接线柱接反
19．3
20．L3 当L1、L2、L3
