14.1 怎样认识电阻（第2课时）课后作业—2021_2022学年沪粤版九年级上册物理（含答案）

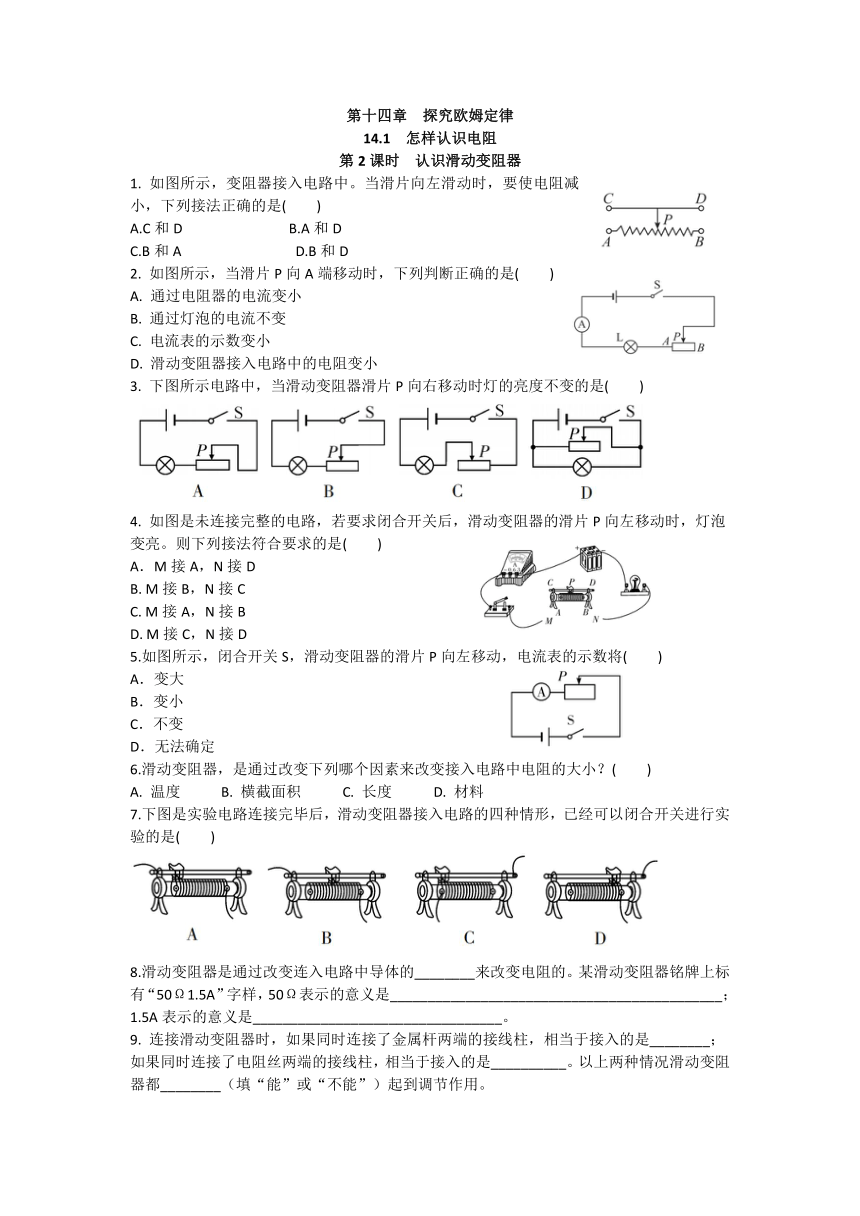

第十四章 探究欧姆定律
14.1 怎样认识电阻
第2课时 认识滑动变阻器
1. 如图所示，变阻器接入电路中。当滑片向左滑动时，要使电阻减小，下列接法正确的是(　　)
A.C和D B.A和D
C.B和A D.B和D
2. 如图所示，当滑片P向A端移动时，下列判断正确的是(　　)
A. 通过电阻器的电流变小
B. 通过灯泡的电流不变
C. 电流表的示数变小
D. 滑动变阻器接入电路中的电阻变小
3. 下图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是(　　)
4. 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是(　　)
A．M接A，N接D
B. M接B，N接C
C. M接A，N接B
D. M接C，N接D
5.如图所示，闭合开关S，滑动变阻器的滑片P向左移动，电流表的示数将(　　)
A．变大
B．变小
C．不变
D．无法确定
6.滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻的大小？(　　)
A. 温度 B. 横截面积 C. 长度 D. 材料
7.下图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是(　　)
8.滑动变阻器是通过改变连入电路中导体的________来改变电阻的。某滑动变阻器铭牌上标有“50Ω1.5A”字样，50Ω表示的意义是____________________________________________；1.5A表示的意义是_________________________________。
9. 连接滑动变阻器时，如果同时连接了金属杆两端的接线柱，相当于接入的是________；如果同时连接了电阻丝两端的接线柱，相当于接入的是__________。以上两种情况滑动变阻器都________（填“能”或“不能”）起到调节作用。

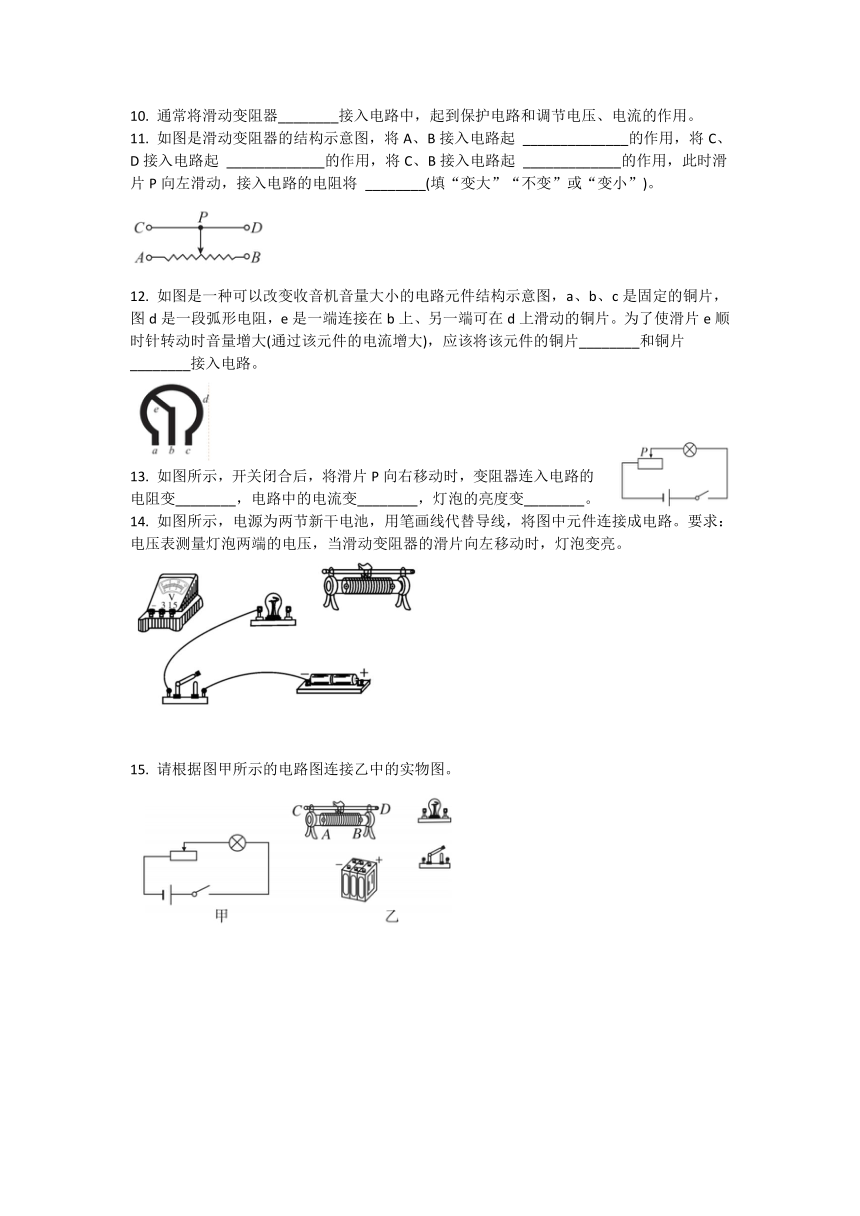

10. 通常将滑动变阻器________接入电路中，起到保护电路和调节电压、电流的作用。
11. 如图是滑动变阻器的结构示意图，将A、B接入电路起 ______________的作用，将C、D接入电路起 _____________的作用，将C、B接入电路起 _____________的作用，此时滑片P向左滑动，接入电路的电阻将 ________(填“变大”“不变”或“变小”)。
12. 如图是一种可以改变收音机音量大小的电路元件结构示意图，a、b、c是固定的铜片，图d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大(通过该元件的电流增大)，应该将该元件的铜片________和铜片________接入电路。
13. 如图所示，开关闭合后，将滑片P向右移动时，变阻器连入电路的电阻变________，电路中的电流变________，灯泡的亮度变________。
14. 如图所示，电源为两节新干电池，用笔画线代替导线，将图中元件连接成电路。要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
15. 请根据图甲所示的电路图连接乙中的实物图。
参考答案
1——7 BDDAACA
8.长度 最大阻值是50Ω（或阻值变化范围是0～50Ω） 允许通过的最大电流是1.5A
9.导线 定值电阻 不能
10.串联
11.定值电阻 导线(或短路) 可变电阻 变大
12.b a
13.大 小 暗
14.
15.
