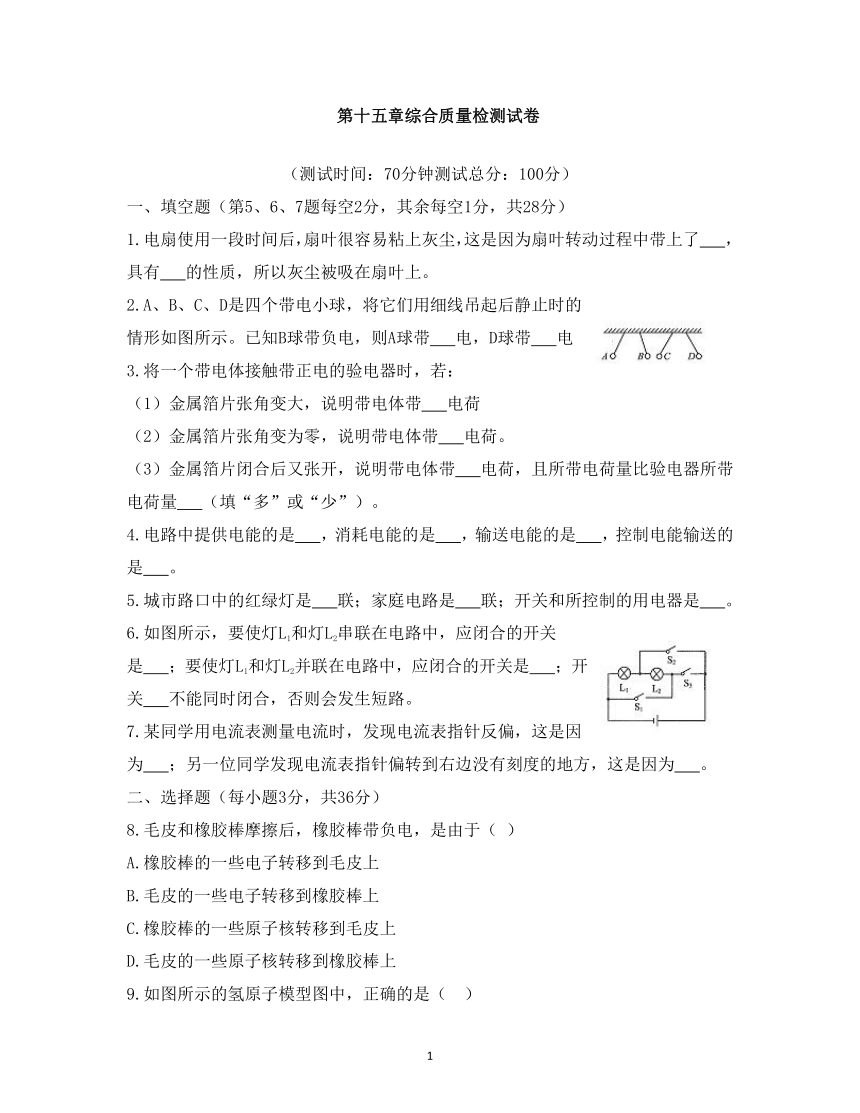

第十五章综合质量检测试卷
（测试时间：70分钟测试总分：100分）
一、填空题（第5、6、7题每空2分，其余每空1分，共28分）
1.电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了 ，具有 的性质，所以灰尘被吸在扇叶上。
2.A、B、C、D是四个带电小球，将它们用细线吊起后静止时的情形如图所示。已知B球带负电，则A球带 电，D球带 电
3.将一个带电体接触带正电的验电器时，若：
（1）金属箔片张角变大，说明带电体带 电荷
（2）金属箔片张角变为零，说明带电体带 电荷。
（3）金属箔片闭合后又张开，说明带电体带 电荷，且所带电荷量比验电器所带电荷量 （填“多”或“少”）。
4.电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 。
5.城市路口中的红绿灯是 联；家庭电路是 联；开关和所控制的用电器是 。
6.如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是 ；要使灯L1和灯L2并联在电路中，应闭合的开关是 ；开关 不能同时闭合，否则会发生短路。
7.某同学用电流表测量电流时，发现电流表指针反偏，这是因为 ；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 。
二、选择题（每小题3分，共36分）
8.毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（ ）
A.橡胶棒的一些电子转移到毛皮上
B.毛皮的一些电子转移到橡胶棒上
C.橡胶棒的一些原子核转移到毛皮上
D.毛皮的一些原子核转移到橡胶棒上

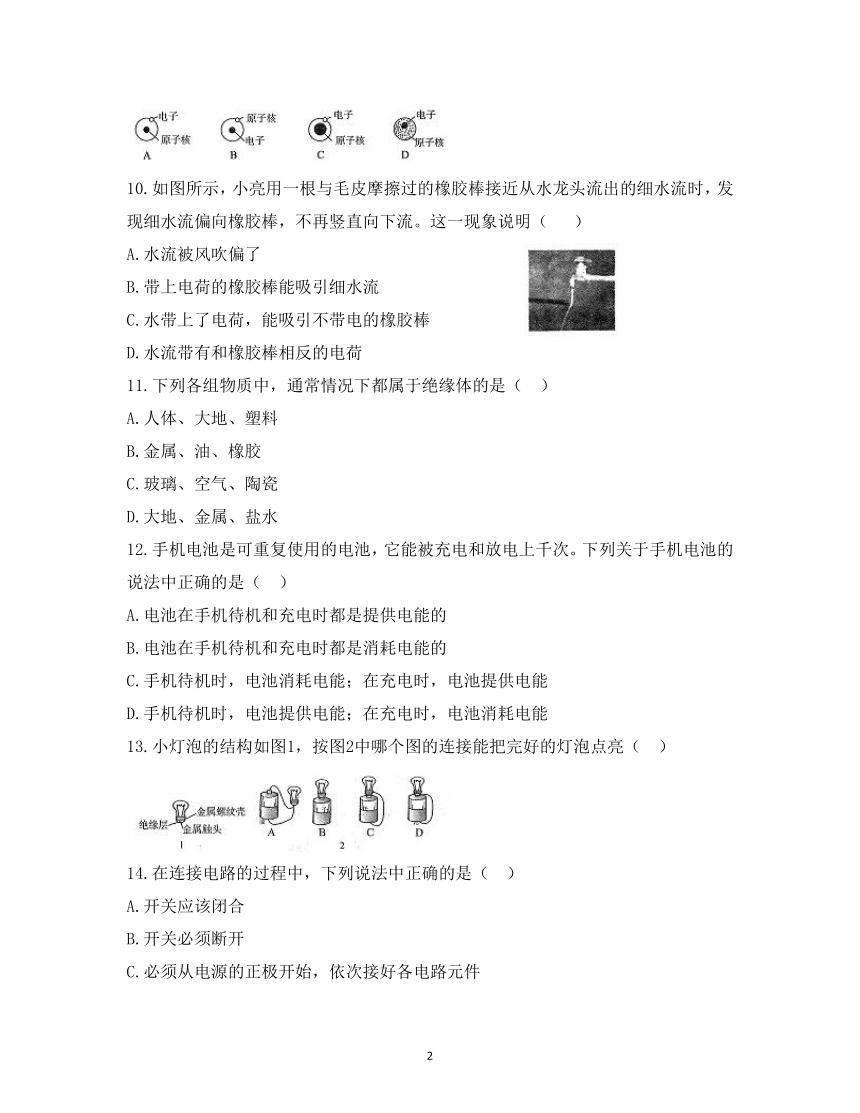

9.如图所示的氢原子模型图中，正确的是（ ）
10.如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直向下流。这一现象说明（ ）
A.水流被风吹偏了
B.带上电荷的橡胶棒能吸引细水流
C.水带上了电荷，能吸引不带电的橡胶棒
D.水流带有和橡胶棒相反的电荷
11.下列各组物质中，通常情况下都属于绝缘体的是（ ）
A.人体、大地、塑料
B.金属、油、橡胶
C.玻璃、空气、陶瓷
D.大地、金属、盐水
12.手机电池是可重复使用的电池，它能被充电和放电上千次。下列关于手机电池的说法中正确的是（ ）
A.电池在手机待机和充电时都是提供电能的
B.电池在手机待机和充电时都是消耗电能的
C.手机待机时，电池消耗电能；在充电时，电池提供电能
D.手机待机时，电池提供电能；在充电时，电池消耗电能
13.小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（ ）
14.在连接电路的过程中，下列说法中正确的是（ ）
A.开关应该闭合
B.开关必须断开
C.必须从电源的正极开始，依次接好各电路元件
D.必须从电源的负极开始，依次接好各电路元件

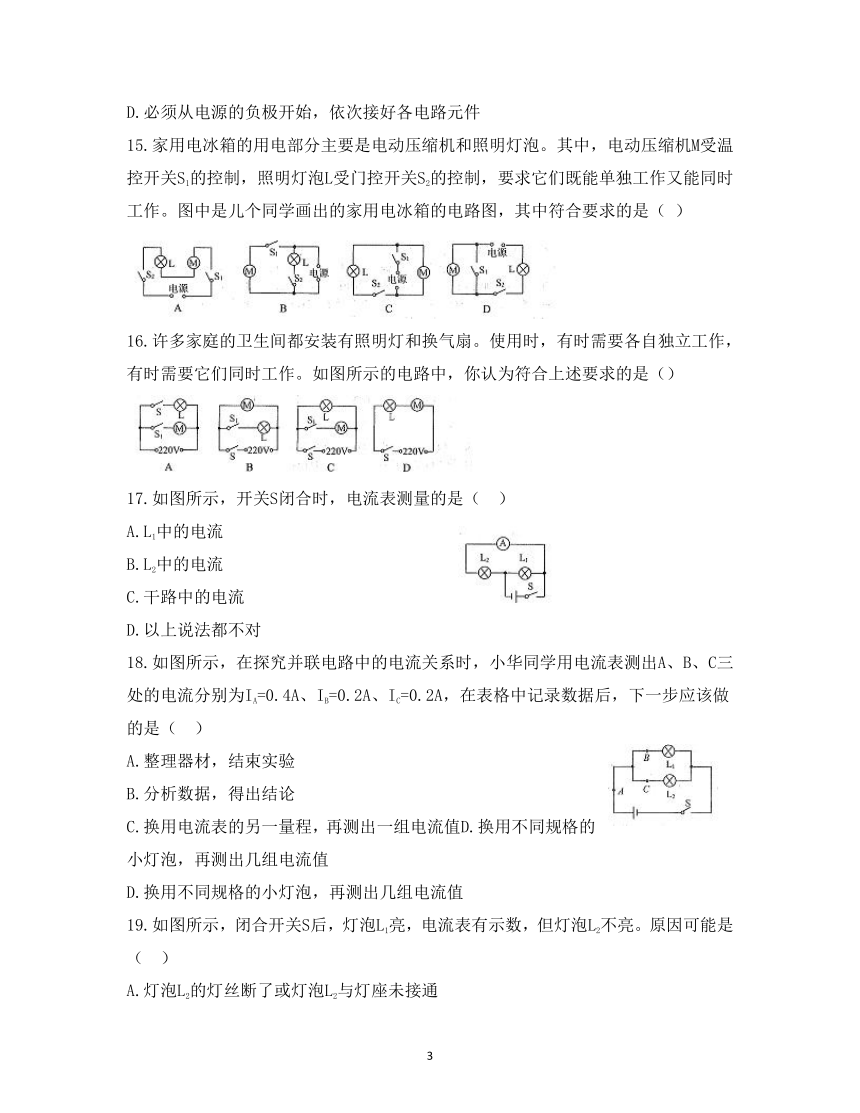

15.家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是儿个同学画出的家用电冰箱的电路图，其中符合要求的是（ ）
16.许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是（）
17.如图所示，开关S闭合时，电流表测量的是（ ）
A.L1中的电流
B.L2中的电流
C.干路中的电流
D.以上说法都不对
18.如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用电流表的另一量程，再测出一组电流值D.换用不同规格的小灯泡，再测出几组电流值
D.换用不同规格的小灯泡，再测出几组电流值
19.如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。原因可能是（ ）
A.灯泡L2的灯丝断了或灯泡L2与灯座未接通
B.电流表被烧坏了
C.电流表的两个接线柱间被短路
D.灯泡L2的两个接线柱间被短路

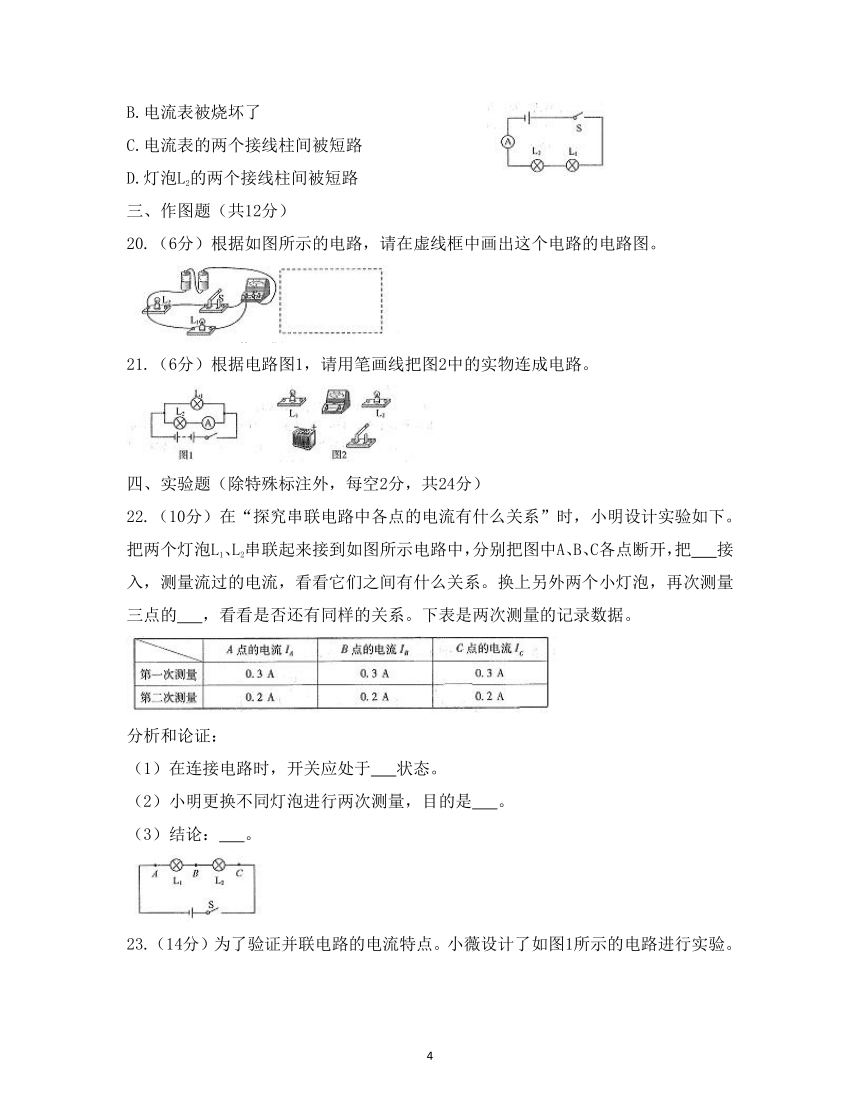

三、作图题（共12分）
20.（6分）根据如图所示的电路，请在虚线框中画出这个电路的电路图。
21.（6分）根据电路图1，请用笔画线把图2中的实物连成电路。
四、实验题（除特殊标注外，每空2分，共24分）
22.（10分）在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下。把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把 接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的 ，看看是否还有同样的关系。下表是两次测量的记录数据。
分析和论证：
（1）在连接电路时，开关应处于 状态。
（2）小明更换不同灯泡进行两次测量，目的是 。
（3）结论： 。
23.（14分）为了验证并联电路的电流特点。小薇设计了如图1所示的电路进行实验。
（1）小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是
（2）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= A,I= A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 。（写出关系式即可）
（3）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是 。
（4）小明利用如图1中的现有器材，再增加一个开关，可以在不拆卸电流表的情况下，完成实验，请画出对应的电路图。（4分）
参考答案：
一、填空题
1.电荷&吸引轻小物体
2.负&正
3.
（1）正
（2）负
（3）负&多
4.电源&用电器&导线&开关
5.并&并&串
6.S3 &S1、S2 &S1、S3
7.电流表的正、负接线柱接反了&电流表的量程选小了
二、选择题
8.B
9.A
10.B
11.C
12.D
13.C
14.B
15.B
16.A
17.B
18.D
19.D
三、作图题
20.
21.
四、实验题
22.电流表&电流大小
（1）断开
（2）使得出的结论具有普遍性
（3）串联电路各处电流相等
23.
（1）L1或电流表断路
（2）0.52&1&I=I1+I2
（3）用改变电源电压继续实验的方法进行验证
（4）
