《指南针与远洋航海》ppt2

(共31张PPT)

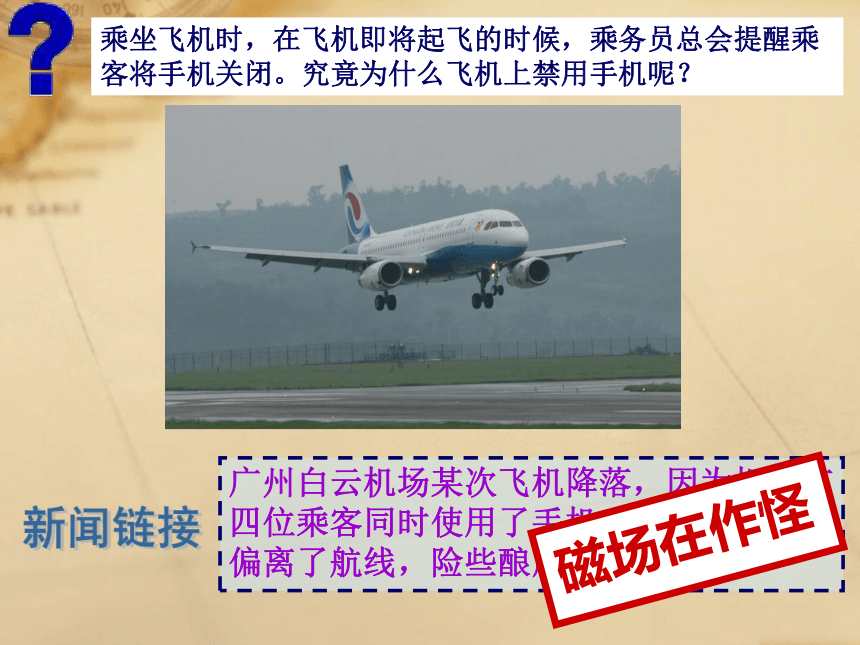

乘坐飞机时，在飞机即将起飞的时候，乘务员总会提醒乘客将手机关闭。究竟为什么飞机上禁用手机呢？
广州白云机场某次飞机降落，因为机上有四位乘客同时使用了手机，使飞机降落时偏离了航线，险些酿成事故。
磁场在作怪

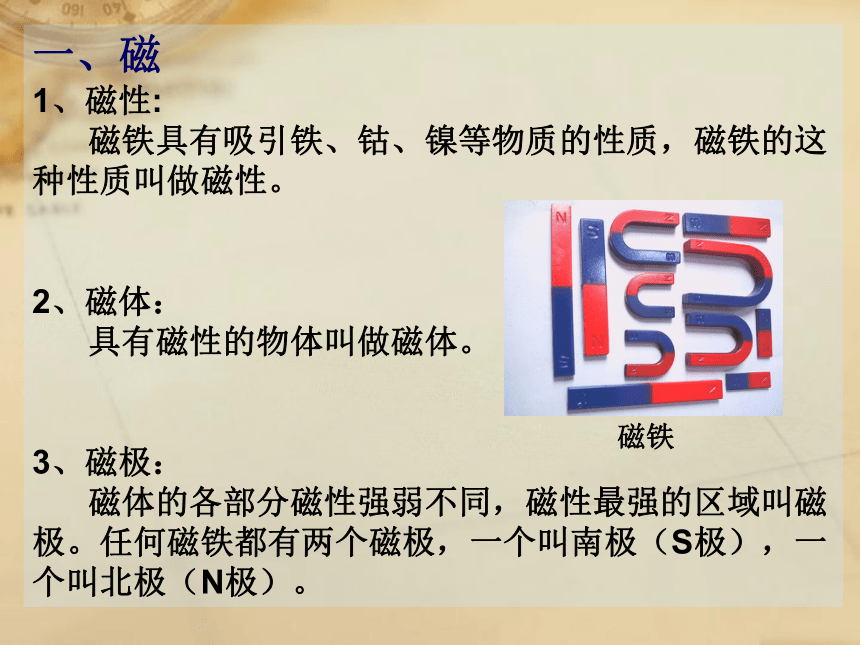

一、磁
1、磁性:
磁铁具有吸引铁、钴、镍等物质的性质，磁铁的这种性质叫做磁性。
2、磁体：
具有磁性的物体叫做磁体。
3、磁极：
磁体的各部分磁性强弱不同，磁性最强的区域叫磁极。任何磁铁都有两个磁极，一个叫南极（S极），一个叫北极（N极）。
磁铁

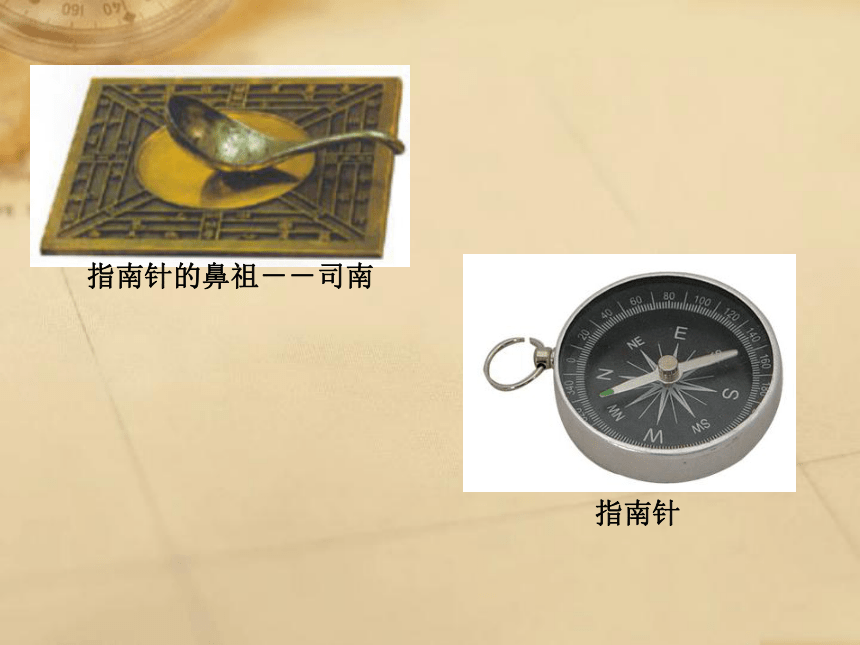

指南针的鼻祖－－司南
指南针

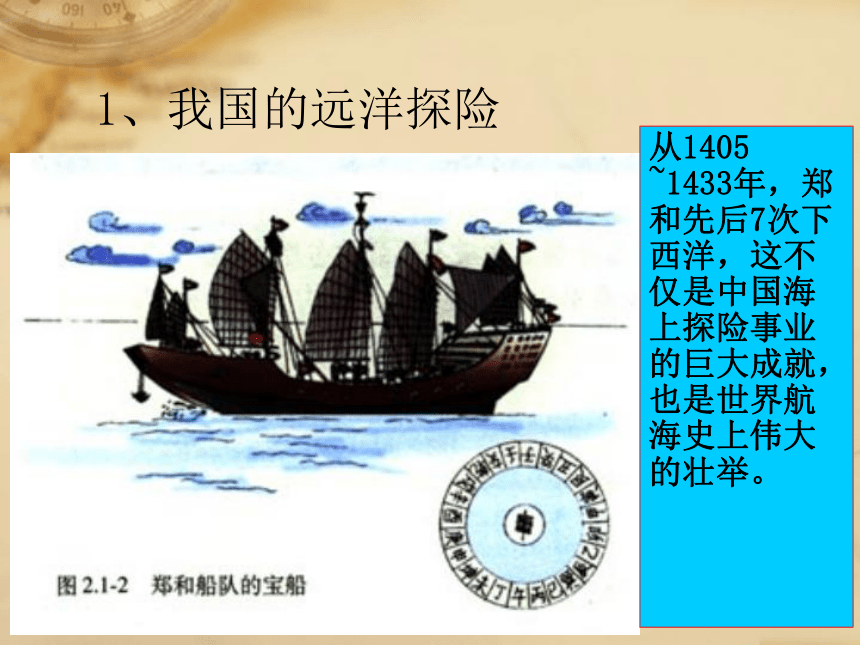

1、我国的远洋探险
从1405 ~1433年，郑和先后7次下西洋，这不仅是中国海上探险事业的巨大成就，也是世界航海史上伟大的壮举。
罗盘
1405年 郑和下西洋
观星

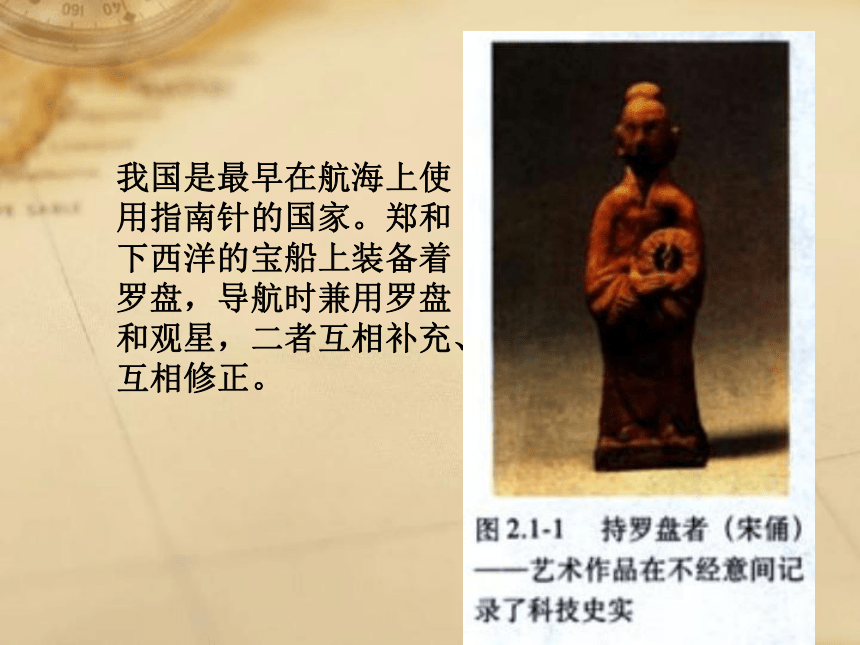

我国是最早在航海上使用指南针的国家。郑和下西洋的宝船上装备着罗盘，导航时兼用罗盘和观星，二者互相补充、互相修正。

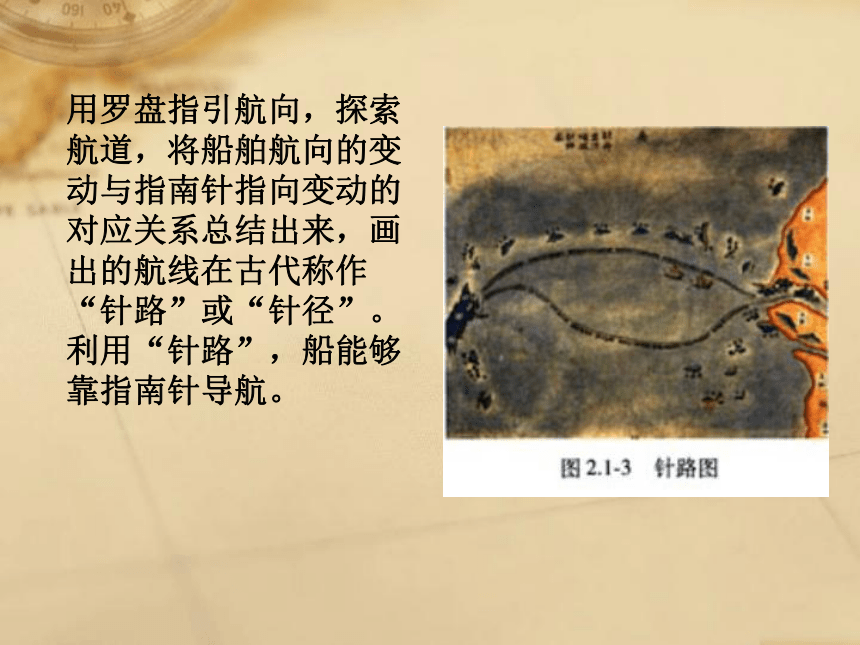

用罗盘指引航向，探索航道，将船舶航向的变动与指南针指向变动的对应关系总结出来，画出的航线在古代称作“针路”或“针径”。利用“针路”，船能够靠指南针导航。

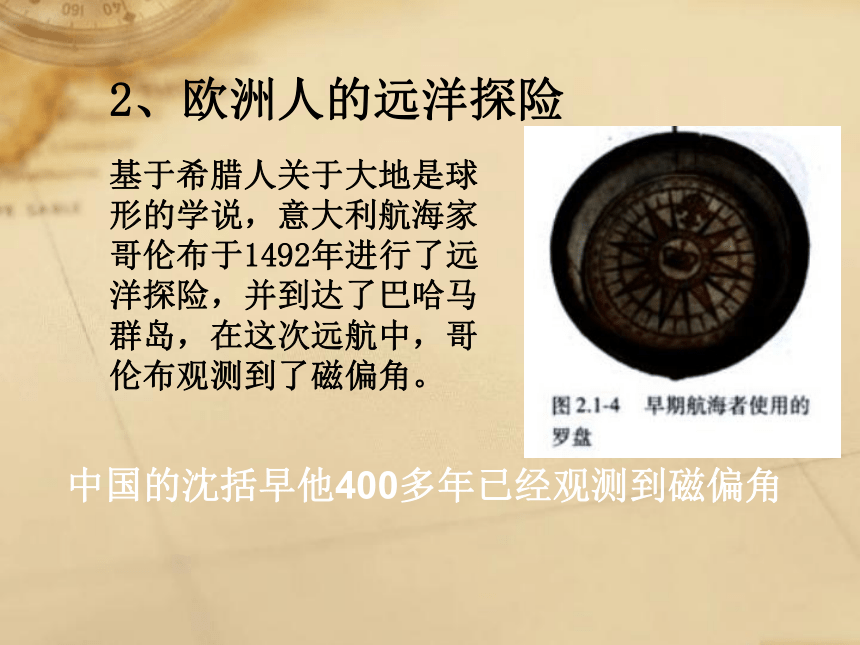

2、欧洲人的远洋探险
基于希腊人关于大地是球形的学说，意大利航海家哥伦布于1492年进行了远洋探险，并到达了巴哈马群岛，在这次远航中，哥伦布观测到了磁偏角。
中国的沈括早他400多年已经观测到磁偏角
哥伦布的旗舰
哥伦布
（约1451～1506）

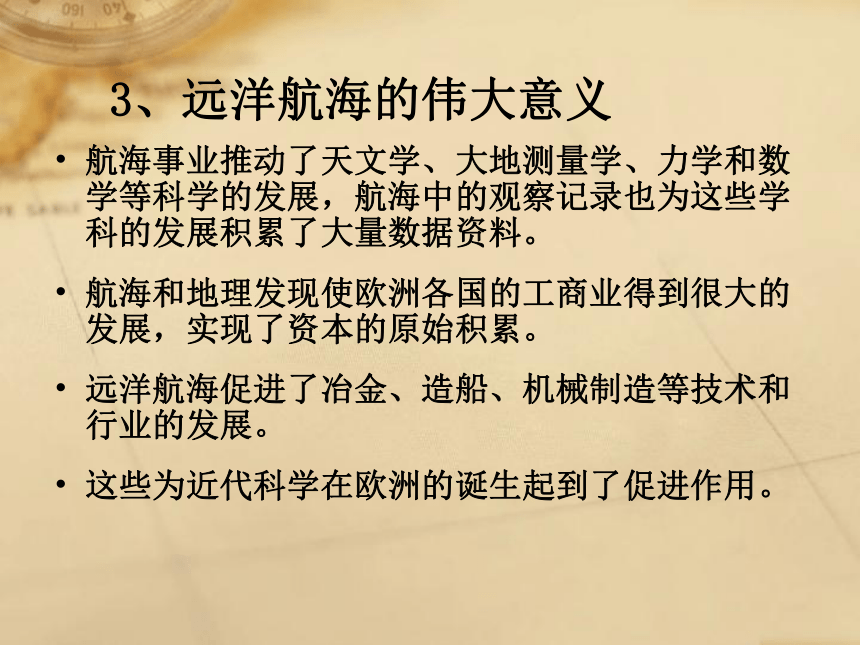

3、远洋航海的伟大意义
航海事业推动了天文学、大地测量学、力学和数学等科学的发展，航海中的观察记录也为这些学科的发展积累了大量数据资料。
航海和地理发现使欧洲各国的工商业得到很大的发展，实现了资本的原始积累。
远洋航海促进了冶金、造船、机械制造等技术和行业的发展。
这些为近代科学在欧洲的诞生起到了促进作用。

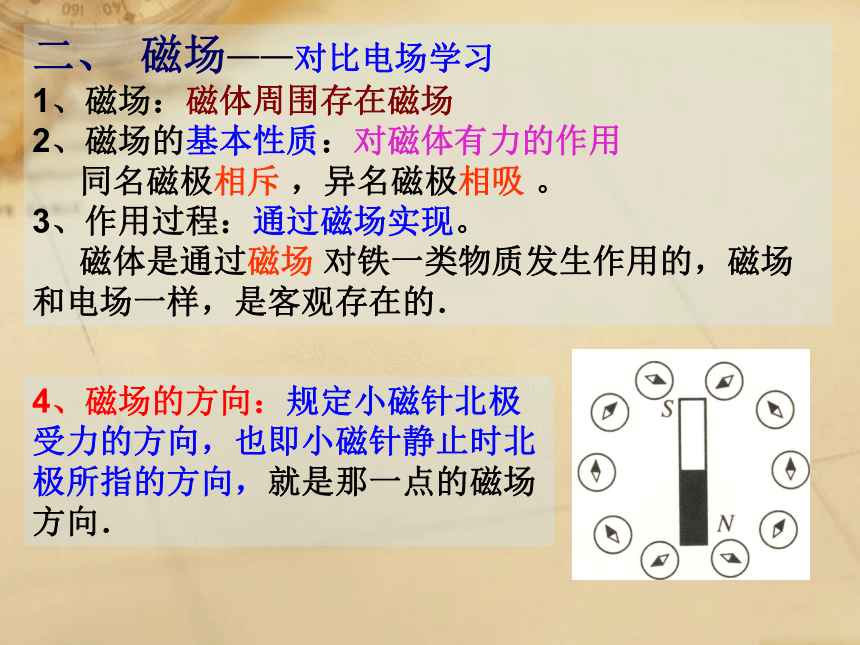

二、 磁场——对比电场学习
1、磁场：磁体周围存在磁场
2、磁场的基本性质：对磁体有力的作用
同名磁极相斥 ，异名磁极相吸 。
3、作用过程：通过磁场实现。
磁体是通过磁场 对铁一类物质发生作用的，磁场和电场一样，是客观存在的．
4、磁场的方向：规定小磁针北极受力的方向，也即小磁针静止时北极所指的方向，就是那一点的磁场方向．
5、磁感线：
（1）定义：
在磁场中画出一些有方向的曲线,在这些曲线上，每一点的切线方向，都跟该点的磁场方向相同。
这样的曲线叫磁感线。
磁感线的疏密表示磁场强弱。
（2）目的：
为形象地描述磁场而人为引入的假想曲线
模拟磁感线：实验中常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。
条形磁体磁感线模拟图
蹄形磁体的磁感线
磁感线方向
外部：从N极到S极，内部：从S极到N极
条形磁体的磁感线
5、磁感线：
（3）特点：
a.磁感线某点的切线方向表示该点的磁场方向
b.磁感线的疏密可以反映磁场的强弱
c. 磁感线是封闭曲线
d. 任何两条磁感线都不相交
蹄形磁体的磁感线
条形磁体的磁感线
三、地磁场：
1、定义：地球是个磁体，具有磁场，叫地磁场。
地磁场的分布大致上就像一个条形磁体,各地磁感线近似平行地面.
磁场 电场
方向 规定小磁针北极受力的方向（或小磁针静止时北极所指的方向） 规定正电荷所受电场力的方向
磁感线 电场线
是否存在 为形象描述磁场而假想的曲线，实际不存在 为形象描述电场而假想的曲线，实际不存在
表示方法 疏密表示强弱，切线方向表示磁场方向 疏密表示强弱，切线方向表示电场方向
是否闭合 磁铁外部从N极到S极，内部从S极到N极，形成闭合曲线 始于正电荷，终止于负电荷的非闭合曲线
是否相交 不相交 不相交
磁感线与电场线的联系与区别
三、地磁场：
2、磁偏角：
（1）地球的地理南北极与地磁场的南北相反.
（2）地球的地理两极与地磁场的两极并不重合，磁针并非准确地指南或指北，有个夹角，叫地磁偏角，简称磁偏角.
3、地磁场的磁感线分布图：
4、说明：宇宙中的许多天体都具有磁场。月球也有磁场。但月球不象地球那样有一个全球性的磁场。火星也没有全球性的磁场，所以火星上指南针不起作用。
信鸽爱好者都知道，如果把鸽子放飞到数百公里以外，它们还会自动归巢。鸽子为什么有这么好的认家本领呢？
原来，鸽子对地球的磁场很敏感，它们可以利用地球磁场的变化找到自己的家。如果在鸽子的头部绑上一块磁铁，鸽子就会迷航。如果鸽子飞过无线电发射塔，强大的电磁波干扰也会使它们迷失方向。
磁悬浮列车
上海的磁悬浮列车是全球唯一的一条商业运营磁悬浮列车 。
能自动关门的冰箱通常中铰链有一定的倾斜度，或者有一个叫做自动关门扣及其托架的装置，加上门封磁条的吸力门体在一定的角度就会自动关闭。
医学技术
CT检查：核磁共振成像技术
勘探矿床
由于所有物质均具有或强或弱的磁性，如果它们聚集在一起，形成矿床，那么必然对附近区域的地磁场产生干扰，使得地磁场出现异常情况。根据这一点，可以在陆地、海洋或者空中测量大地的磁性，获得地磁图，对地磁图上磁场异常的区域进行分析和进一步勘探，往往可以发现未知的矿藏或者特殊的地质构造。
普通的水雷或者地雷只能在接触目标时爆炸，因此作用有限。而如果在水雷或地雷上安装磁性传感器，由于坦克或者军舰都是钢铁制造的，在它们接近（无须接触目标）时，传感器就可以探测到磁场的变化使水雷或地雷爆炸，提高了杀伤力。
在现代战争中，制空权是夺得战役胜利的关键之一。但飞机在飞行过程中很容易被敌方的雷达侦测到，从而具有较大的危险性。为了躲避敌方雷达的监测，可以在飞机表面涂一层特殊的磁性材料－吸波材料，它可以吸收雷达发射的电磁波，使得雷达电磁波很少发生反射，因此敌方雷达无法探测到雷达回波，不能发现飞机，这就使飞机达到了隐身的目的。这就是大名鼎鼎的“隐形飞机”。
隐身技术是目前世界军事科研
领域的一大热点。美国的F117隐形
战斗机便是一个成功运用隐身技术
的例子。
1．分别用字母在图中空白处标出磁体的南北极
2．确定磁场方向的方法是：将一不受外力的 　 放入磁场中需测定的位置，当其在该位置静止时，它的N极的指向即为该点的磁场方向
3．小磁针的指南指北性表明地球是一个 　
小磁针
大磁体　
4．地理的　 　　　是地磁的北南极。指南针并不指向地球的正南正北，其间有一个交角叫　　 。在地球两极附近，地磁场的磁感应强度约为5×10-5T，而永久磁铁两极附近的磁感应强度约为0.5T.地磁场是非常弱的。
5．关于磁感线的下列说法中，正确的是（ 　）
Ａ.磁感线是真实存在于磁场中的有方向的曲线
Ｂ.磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ.磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ.磁感线有可能出现相交的情况
南北极
磁偏角
B
6．下列情况可以肯定钢针没有磁性的是（ ）
Ａ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的南极，则两者相互排斥
Ｂ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极，则两者相互排斥
Ｃ.将钢针的一端接近磁体的北极，两者相互排斥，再将钢针的另一端接近磁体的北极，则两者相互吸引,
Ｄ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极 ,则两者相互吸引
D
7、下列说法正确的是（　 ）
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ
AB
