第五章《欧姆定律》同步单元-2021-2022学年教科版九年级上册物理 （含答案）

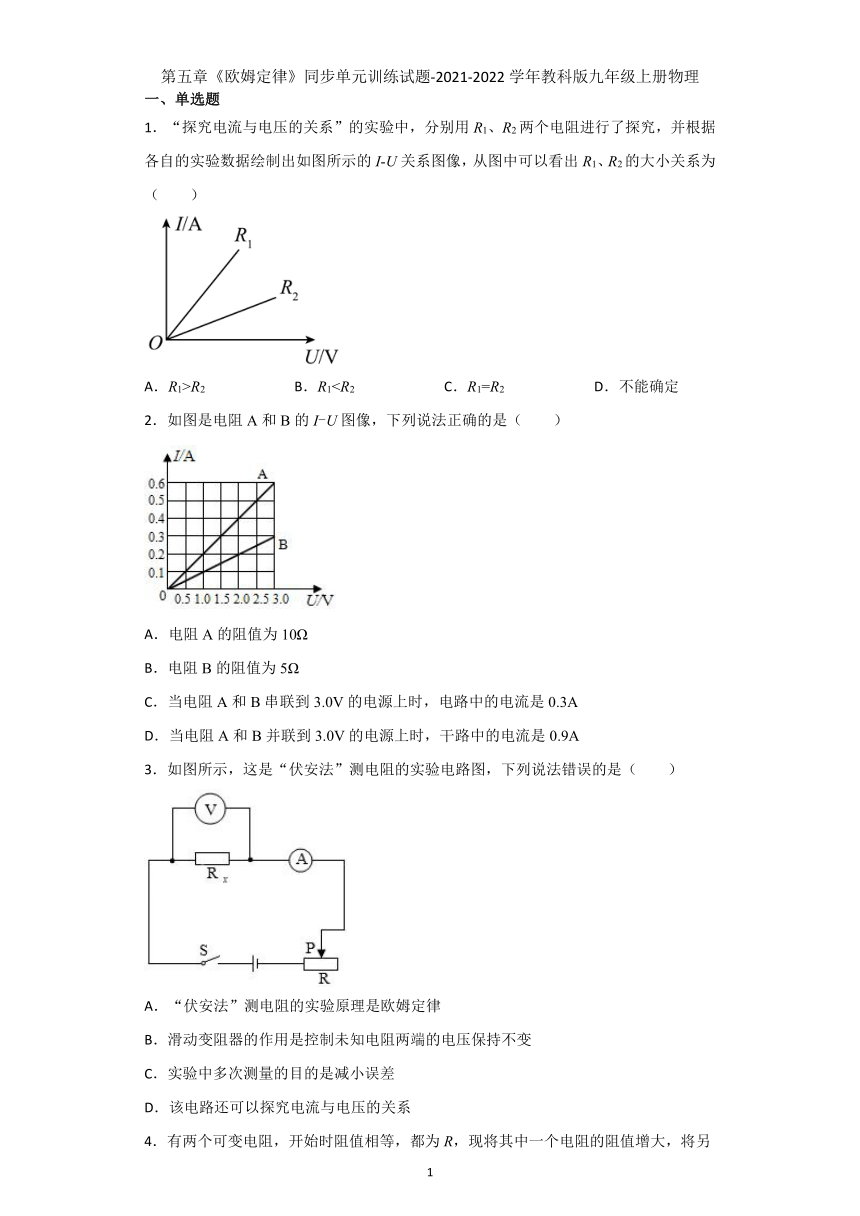

第五章《欧姆定律》同步单元训练试题-2021-2022学年教科版九年级上册物理
一、单选题
1．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（　　）
A．R1>R2 B．R12．如图是电阻A和B的I-U图像，下列说法正确的是（　　）
A．电阻A的阻值为10Ω
B．电阻B的阻值为5Ω
C．当电阻A和B串联到3.0V的电源上时，电路中的电流是0.3A
D．当电阻A和B并联到3.0V的电源上时，干路中的电流是0.9A
3．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系

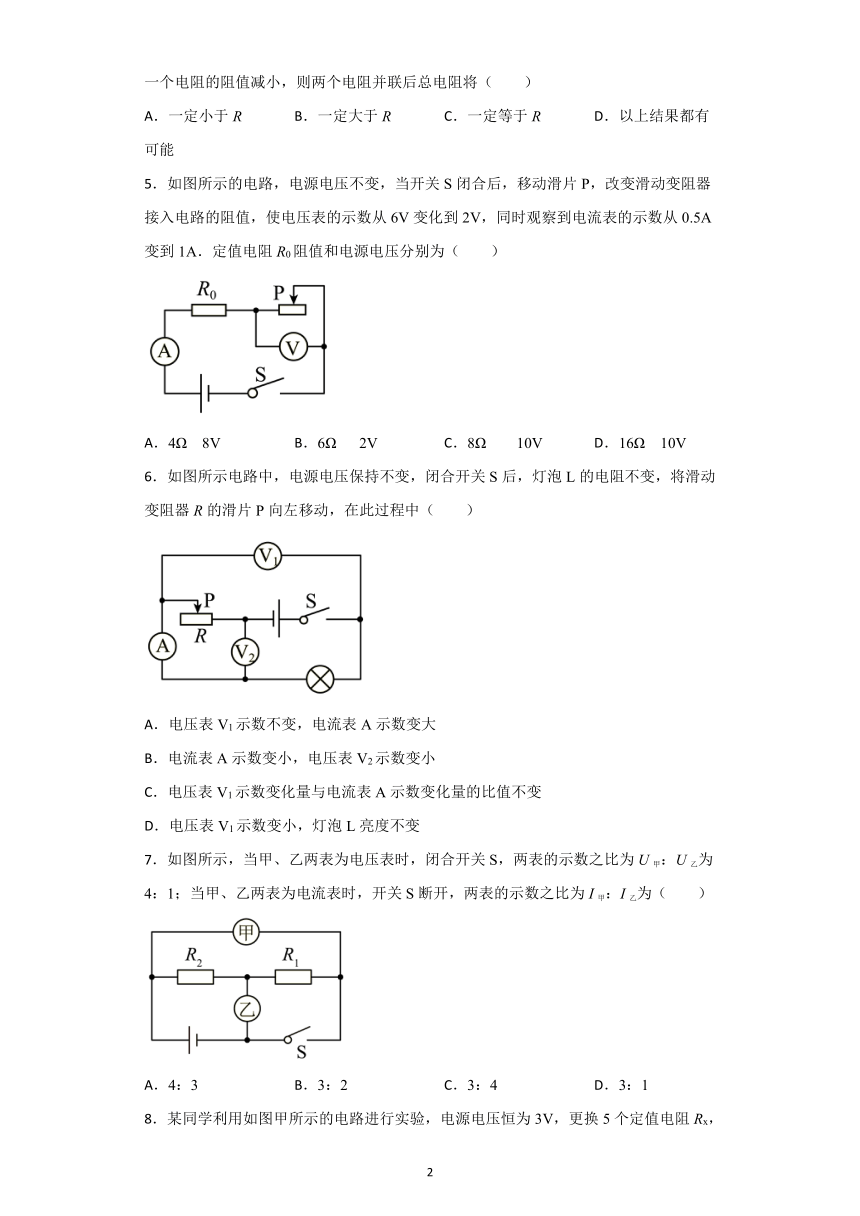

4．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）
A．一定小于R B．一定大于R C．一定等于R D．以上结果都有可能
5．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变到1A．定值电阻R0阻值和电源电压分别为（　　）
A．4Ω 8V B．6Ω 2V C．8Ω 10V D．16Ω 10V
6．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
7．如图所示，当甲、乙两表为电压表时，闭合开关S，两表的示数之比为U甲：U乙为4：1；当甲、乙两表为电流表时，开关S断开，两表的示数之比为I甲：I乙为（　　）
A．4：3 B．3：2 C．3：4 D．3：1

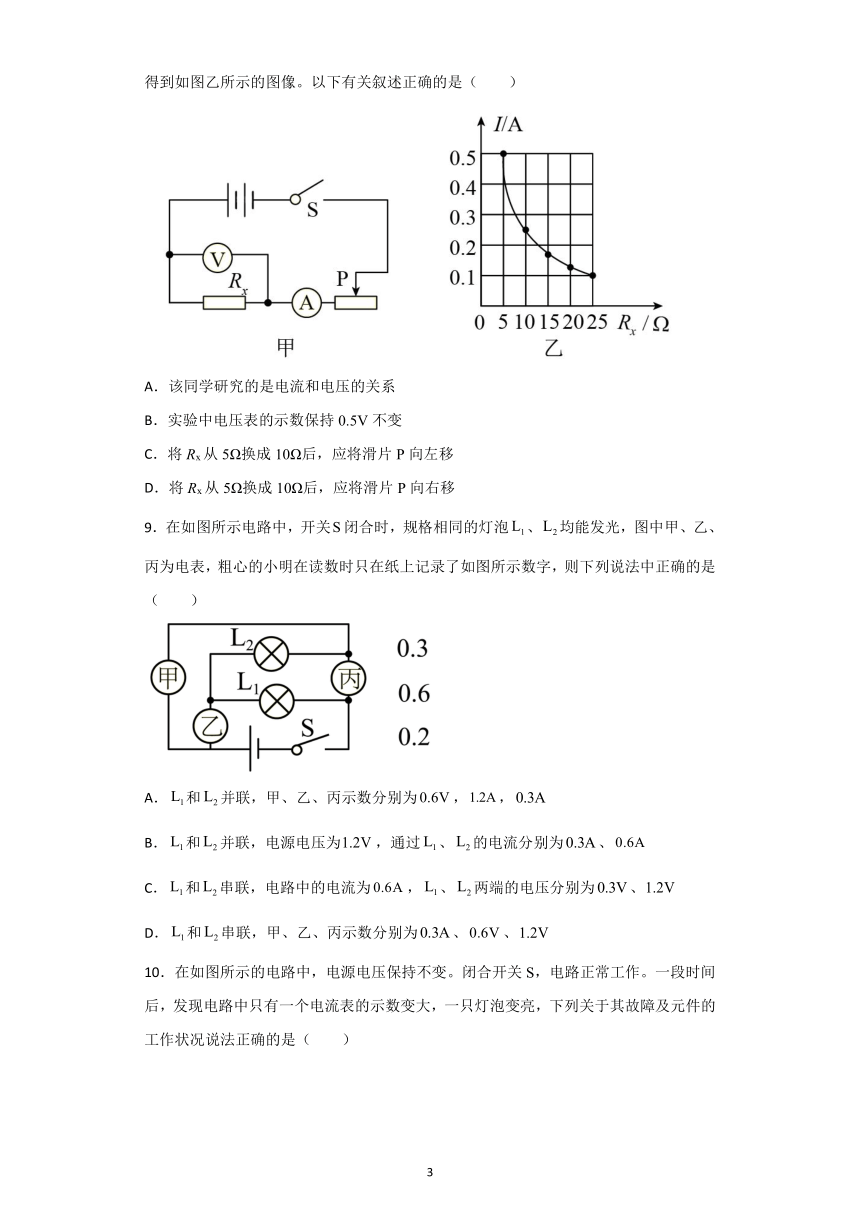

8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
9．在如图所示电路中，开关闭合时，规格相同的灯泡、均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（　　）
A．和并联，甲、乙、丙示数分别为，，
B．和并联，电源电压为，通过、的电流分别为、
C．和串联，电路中的电流为，、两端的电压分别为、
D．和串联，甲、乙、丙示数分别为、、

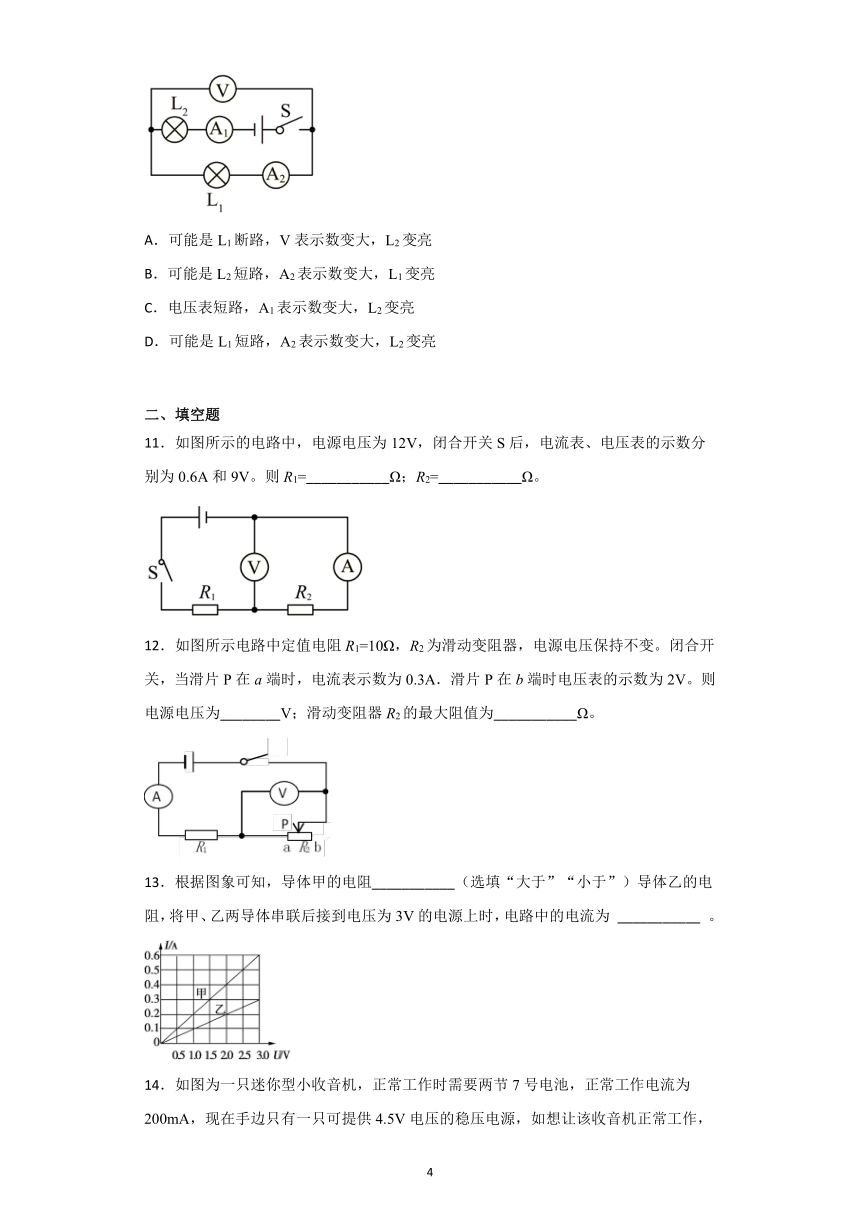

10．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现电路中只有一个电流表的示数变大，一只灯泡变亮，下列关于其故障及元件的工作状况说法正确的是（　　）
A．可能是L1断路，V表示数变大，L2变亮
B．可能是L2短路，A2表示数变大，L1变亮
C．电压表短路，A1表示数变大，L2变亮
D．可能是L1短路，A2表示数变大，L2变亮
二、填空题
11．如图所示的电路中，电源电压为12V，闭合开关S后，电流表、电压表的示数分别为0.6A和9V。则R1=___________Ω；R2=___________Ω。
12．如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关，当滑片P在a端时，电流表示数为0.3A．滑片P在b端时电压表的示数为2V。则电源电压为________V；滑动变阻器R2的最大阻值为___________Ω。
13．根据图象可知，导体甲的电阻___________（选填“大于”“小于”）导体乙的电阻，将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为 ___________ 。

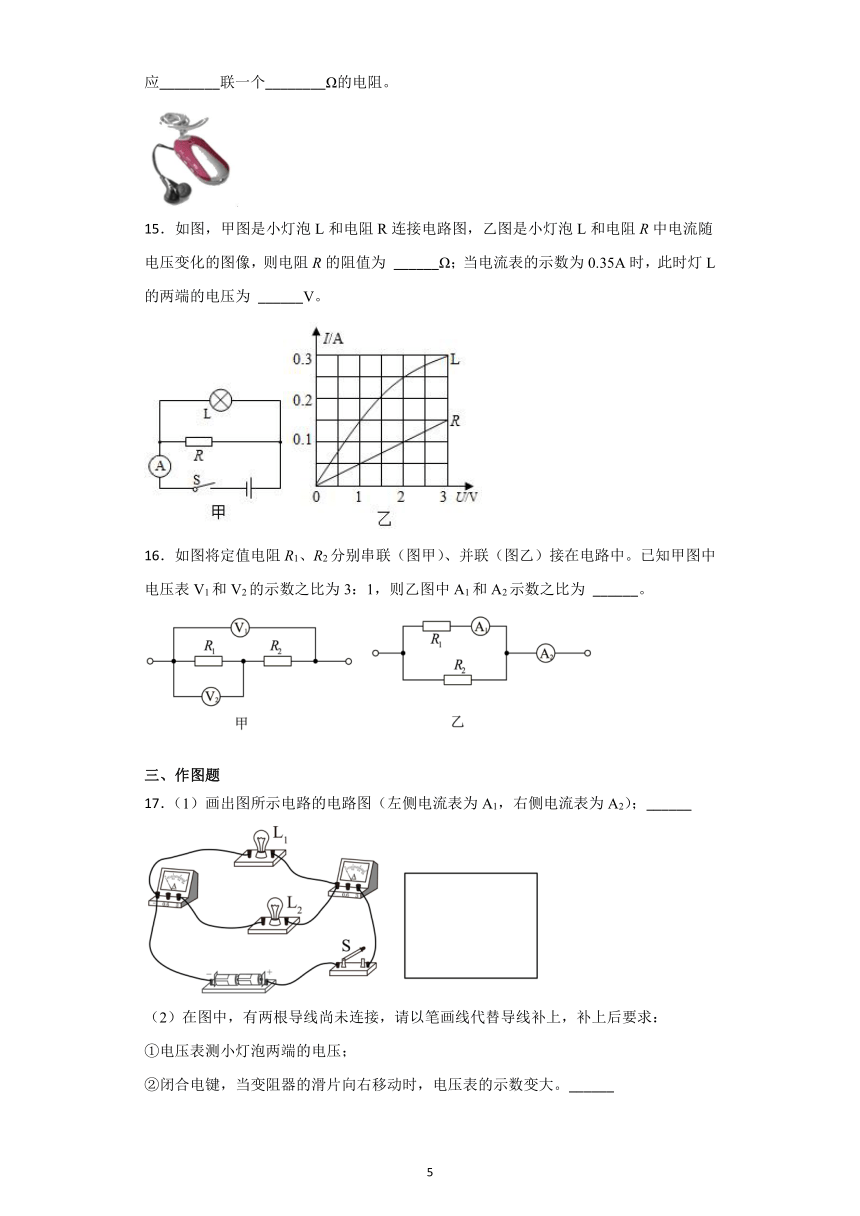

14．如图为一只迷你型小收音机，正常工作时需要两节7号电池，正常工作电流为200mA，现在手边只有一只可提供4.5V电压的稳压电源，如想让该收音机正常工作，应________联一个________Ω的电阻。
15．如图，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图像，则电阻R的阻值为 ______Ω；当电流表的示数为0.35A时，此时灯L的两端的电压为 ______V。
16．如图将定值电阻R1、R2分别串联（图甲）、并联（图乙）接在电路中。已知甲图中电压表V1和V2的示数之比为3：1，则乙图中A1和A2示数之比为 ______。
三、作图题
17．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；______
（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：
①电压表测小灯泡两端的电压；
②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。______
四、实验题
18．在“探究电流与电阻的关系”实验中，小明连接的实验电路如图甲所示；
实验次数 1 2
电阻R/Ω 5 10
电流I/A 0.40 0.20
（1）连接电路的过程中，开关应处于 ______状态；
（2）闭合开关后，发现电流表示数为零，电压表的示数如图乙所示，为 ______V；改变滑动变阻器滑片的位置，两电表指针的位置不变电路中有一处故障，可能是 ______（选填序号）；
①电流表短路
②电压表短路
③导线a断路
④导线b断路
（3）排除电路故障后，小明用5Ω、10Ω的定值电阻进行实验；实验中得到的数据如表所示；除保护电路外，滑动变阻器在本实验中的作用是 ______；实验中将5Ω电阻换成10Ω电阻，为继续完成实验，应该将滑动变阻器的滑片向 ______（选填“左”或“右”）移动。
19．小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。
①闭合开关，电压表 ___________示数，电流表 ___________示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。（_______）
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 ___________Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 ___________（选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步如下：
①调节滑片P至滑动变阻器的阻值 ___________处，闭合开关，读出电压表示数为U1；
②___________，读出电压表示数为U2。
③待测电阻Rx=___________（用已知量和测量量表示）。
五、计算题
20．如图所示，电源电压为4.5V保持不变，滑动变阻器R标有“20Ω 1A”字样；已知灯泡L正常工作时的电压为3V，电阻为10Ω（灯泡电阻不随温度的变化而变化）；闭合开关S，调节滑动变阻器滑片P，求：
（1）当灯泡正常工作时，滑动变阻器连入电路的电阻；
（2）当变阻器R连入电路的电阻最大时，电压表的示数。
21．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。
（2）可变电阻R2接入电路的阻值变化范围。
（3）电源电压和电阻R1各是多大？
参考答案
1．B2．D3．B4．A5．C6．C7．C8．D9．D10．C
11．5 15
12．3 20
13．小于 0.2
14．串 7.5
15．20 2
16．2：3
17．
18．断开 2.9 ③ 保持导体两端的电压不变 右
19．有 无 10 C 最大 调节滑片P至滑动变阻器的阻值最小处
20．（1）5Ω；（2）3V
21．（1）2Ω；（2）0~5Ω；（3）15V，1Ω
试卷第1页，共3页
