物理高中（新人教版选修3-2）4.3《楞次定律》

(共22张PPT)
楞次定律
复习提问
2.怎样判定通电螺线管内部磁场的方向？在图1中画出线圈内部的磁感线。
1.感应电流的产生条件是什么？
只要闭合电路的磁通量发生变化

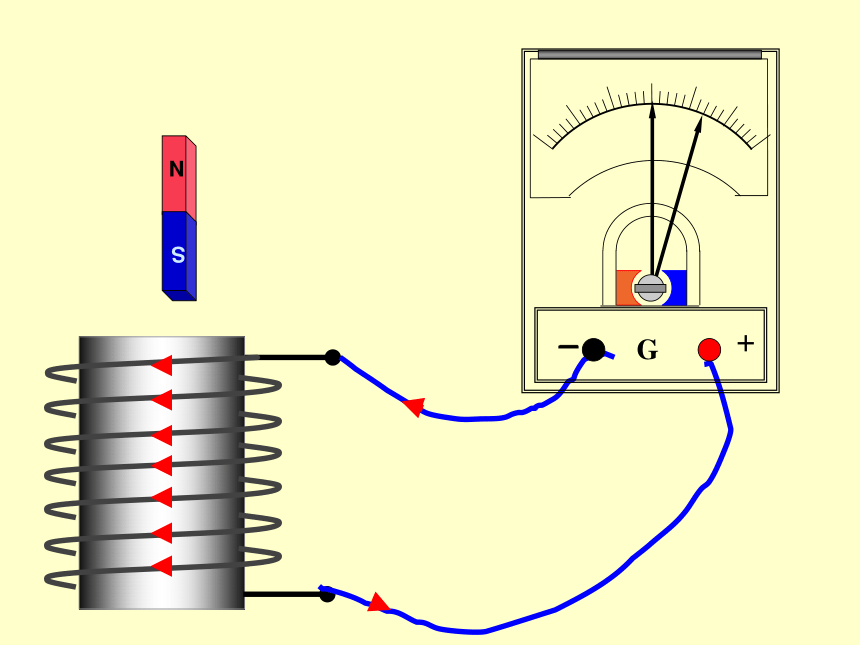

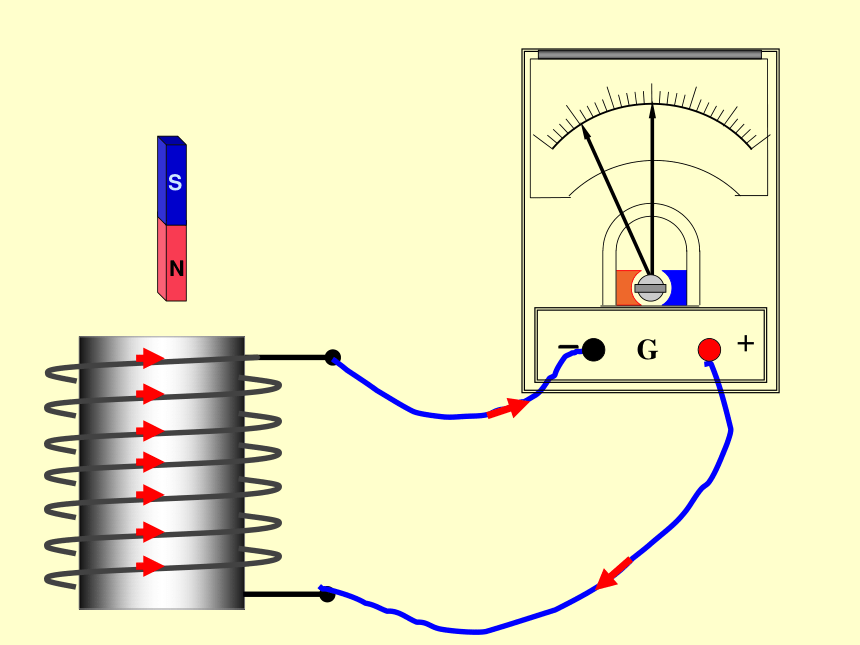

问题：条形磁铁的N极插入或拔出线圈，有什么现象？这意味着什么
左进左偏 右进右偏
+
G

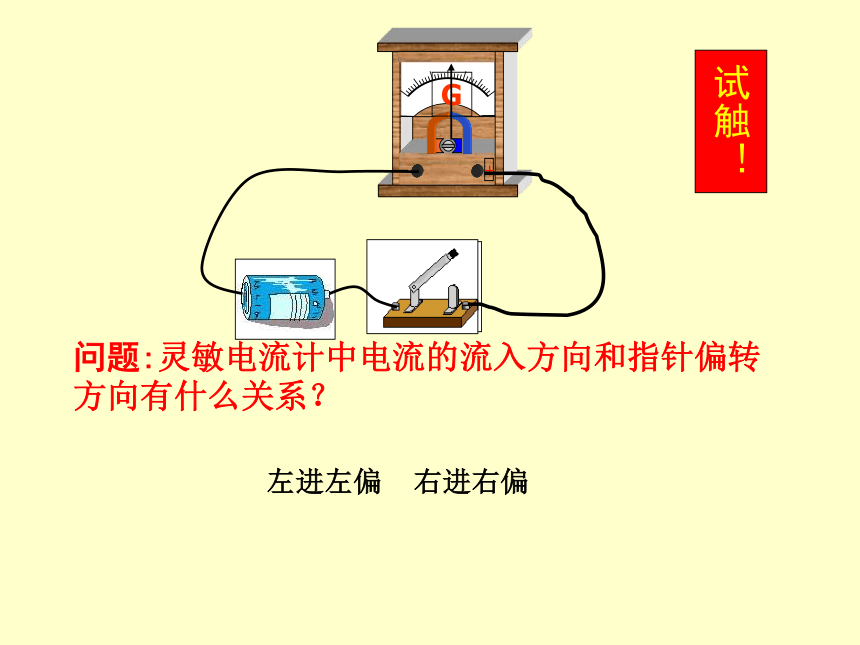

问题:灵敏电流计中电流的流入方向和指针偏转方向有什么关系？
试触！
N
S
G
+
－
N
S
G
+
－
结论：
①当引起感应电流的磁通量（原磁通量）增加 时，感应电流的磁场就会与原磁场方向相反；
②当引起感应电流的磁通量（原磁通量）减少 时，感应电流的磁场就会与原磁场方向相同。
实验探究：感应电流的方向
增反减同

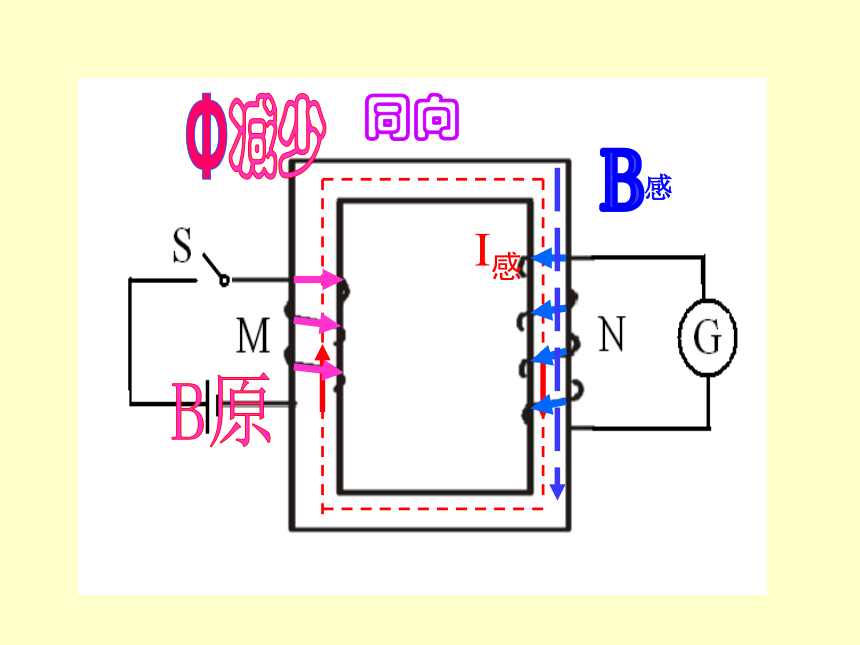

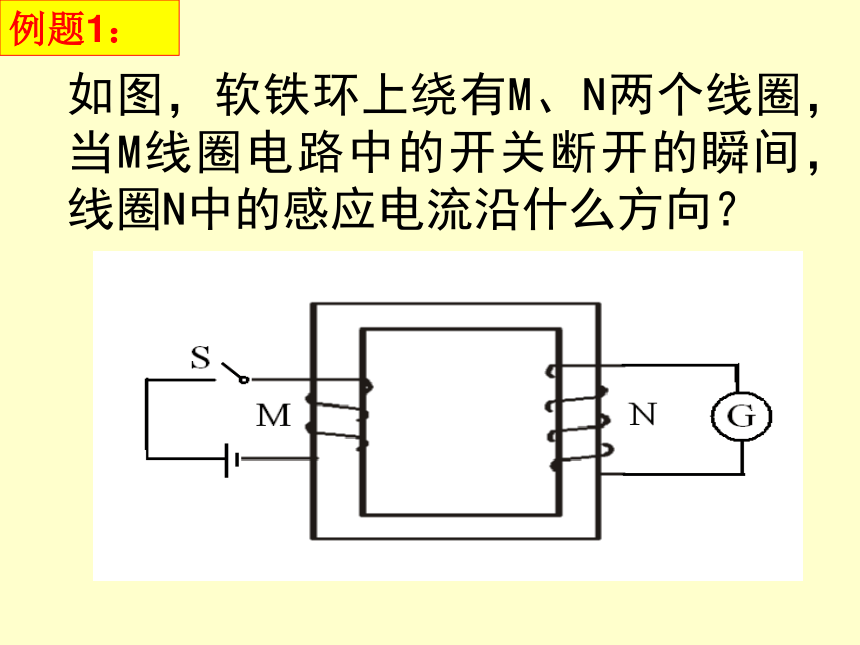

如图，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？
例题1：
I感
感
B感
Φ原
增
减
与
B原
与
B原
阻碍
变化
反
同
感应电流具有这样的方向：
即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
楞次(1804~1865)
规律提炼
（ ）
（
）
下列关于楞次定律的说法正确的是（　　）　
A．感应电流的磁场总跟引起感应电流的磁场方向相反
B．感应电流的磁场总是阻碍引起感应电流的磁通量
C．感应电流的磁场总要阻止引起感应电流的磁通量的变化
D．感应电流的磁场总是阻碍引起感应电流的磁场
E. 感应电流的磁场总要阻碍引起感应电流的磁通量的变化
E
练习2.
例题2：如图，在长直载流导线附近有一个矩形线圈ABCD，线圈与导线始终在同一个平面内。线圈在导线的右侧向左平移时，请判断：线圈中产生的感应电流的方向。已知距离载流直导线较近的位置，磁场较强。
×
×
×
×
×
×
理解应用
A
B
C
D
①线圈原磁场的方向 ：
②磁通量变化：
③感应电流的磁场方向 ：
④感应电流的方向：
向里
增加
.
.
.
向外
ABCDA
方法升华
明确研究的对象是哪一个闭合电路
电路原磁通量如何变化
电路原磁场的方向如何
感应电流的磁场方向
楞次定律
感应电流的方向
右手螺旋定则
应用楞次定律判定感应电流方向的思路
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
G
B
A
F
E
闭合导体的一部分做切割磁感线运动时，应用楞次定律判定感应电流方向？
练习3
ABEFA
1、判断将条形磁铁靠近圆环时，圆环中感应电流的方向(从左向右看)
课堂练习
2、如图所示，已知线圈中的感应电流的方向，线圈中的磁通量如何变化？试判断条形磁铁是向上运动，还是向下运动？
　
课堂练习
2、楞次定律的内容：
感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
3、楞次定律中“阻碍”的含意：
增反、减同
1、实验结论：
不是阻止；可理解为“增反、减同”
课堂小结
课本11页的“思考与讨论”:应用楞次定律判定感应电流的磁场是否阻碍了磁铁的运动？手持磁铁运动时克服什么力做了功？能量是怎样转化的？
课后研讨
今天，物理学为你打开一道门，引导你迈入科学的殿堂。
明天，你要为物理学再打开一扇窗，让人类迎接新的曙光！
