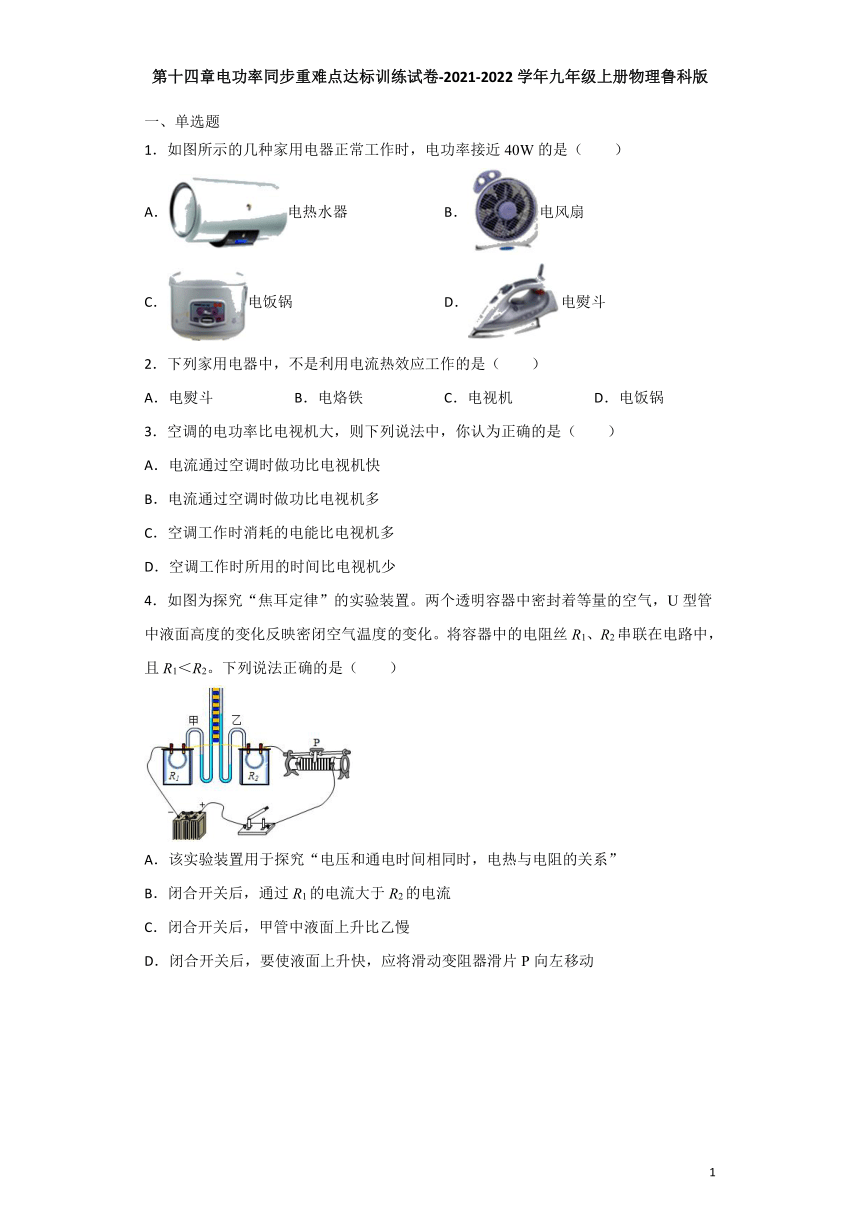

第十四章电功率同步重难点达标训练试卷-2021-2022学年九年级上册物理鲁科版
一、单选题
1．如图所示的几种家用电器正常工作时，电功率接近40W的是（ ）
A．电热水器 B．电风扇
C．电饭锅 D．电熨斗
2．下列家用电器中，不是利用电流热效应工作的是（ ）
A．电熨斗 B．电烙铁 C．电视机 D．电饭锅
3．空调的电功率比电视机大，则下列说法中，你认为正确的是（ ）
A．电流通过空调时做功比电视机快
B．电流通过空调时做功比电视机多
C．空调工作时消耗的电能比电视机多
D．空调工作时所用的时间比电视机少
4．如图为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1＜R2。下列说法正确的是（ ）
A．该实验装置用于探究“电压和通电时间相同时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使液面上升快，应将滑动变阻器滑片P向左移动

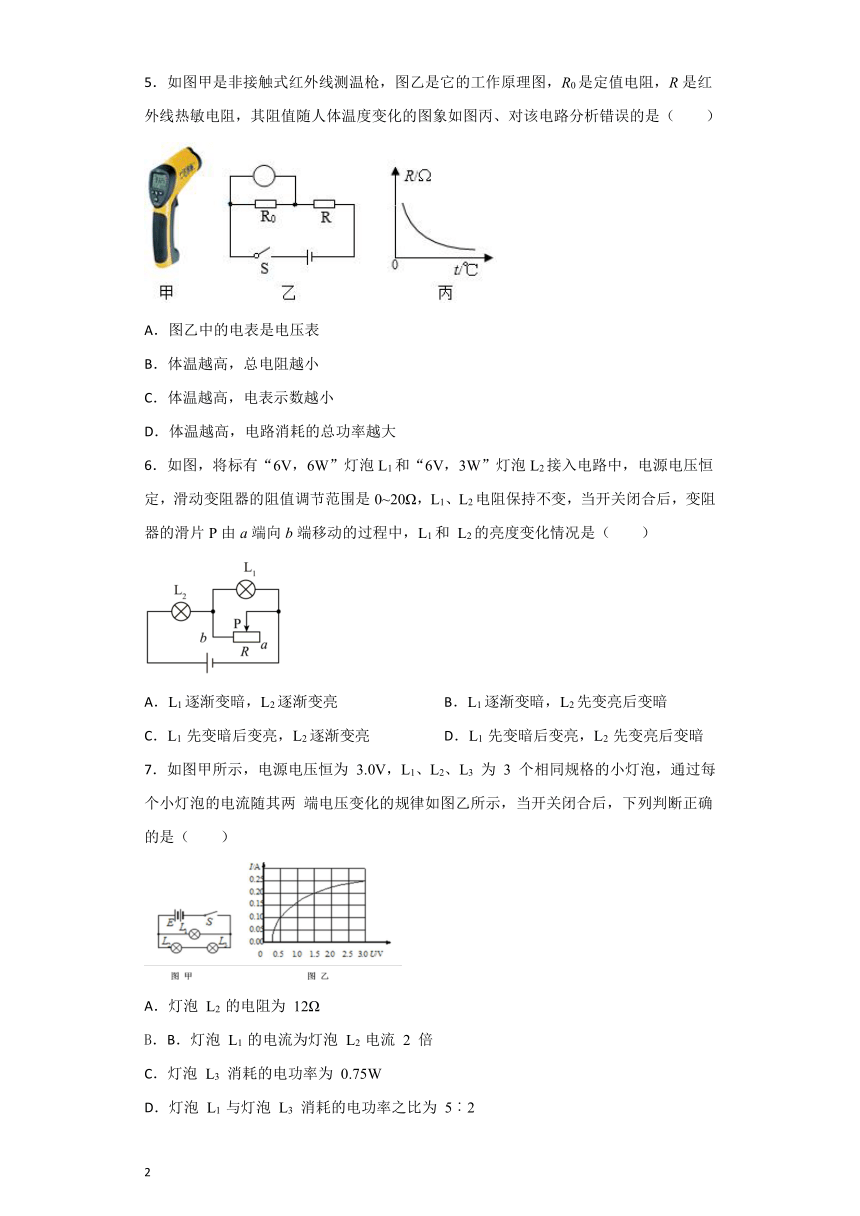

5．如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（ ）
A．图乙中的电表是电压表
B．体温越高，总电阻越小
C．体温越高，电表示数越小
D．体温越高，电路消耗的总功率越大
6．如图，将标有“6V，6W”灯泡L1和“6V，3W”灯泡L2接入电路中，电源电压恒定，滑动变阻器的阻值调节范围是0~20Ω，L1、L2电阻保持不变，当开关闭合后，变阻器的滑片P由a端向b端移动的过程中，L1和 L2的亮度变化情况是（ ）
A．L1逐渐变暗，L2逐渐变亮 B．L1逐渐变暗，L2先变亮后变暗
C．L1 先变暗后变亮，L2逐渐变亮 D．L1 先变暗后变亮，L2 先变亮后变暗
7．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（ ）
灯泡 L2 的电阻为 12Ω
B．灯泡 L1 的电流为灯泡 L2 电流 2 倍
灯泡 L3 消耗的电功率为 0.75W
D．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2

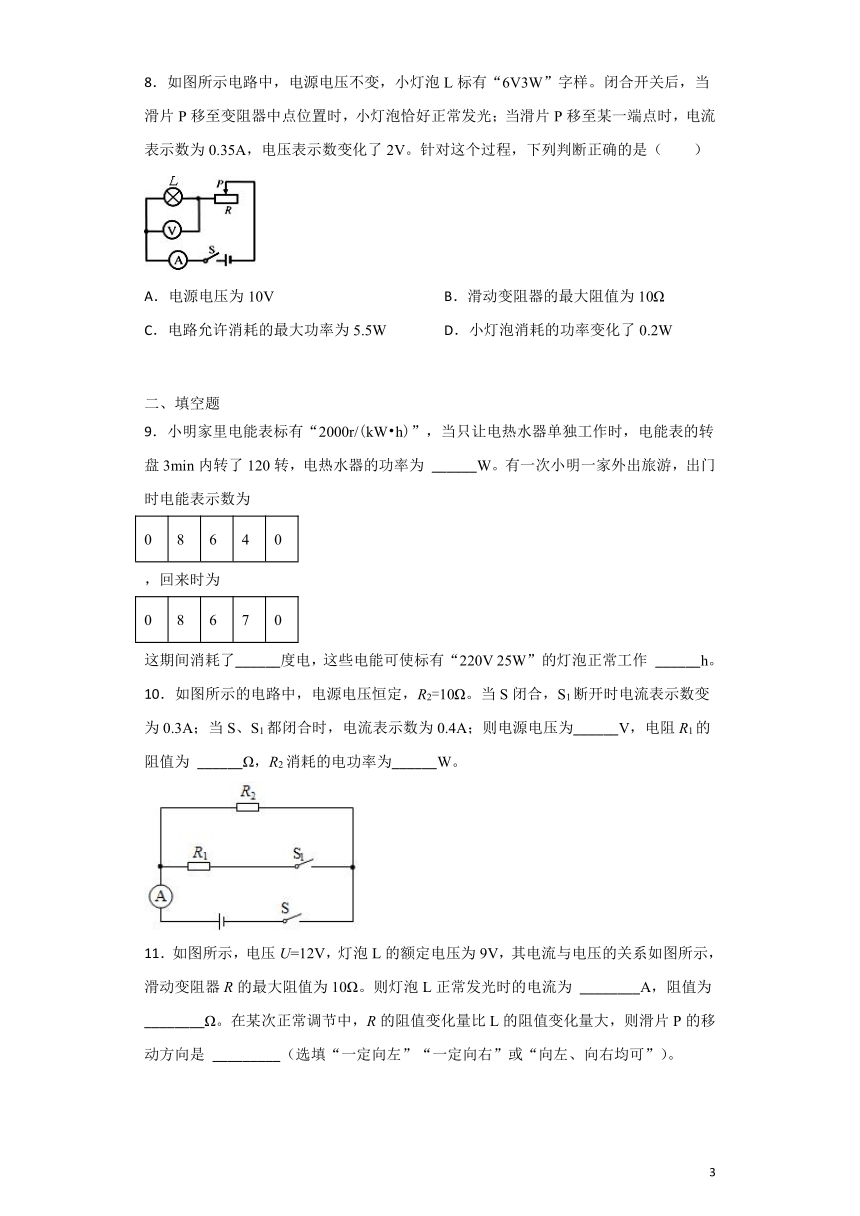

8．如图所示电路中，电源电压不变，小灯泡L标有“6V3W”字样。闭合开关后，当滑片P移至变阻器中点位置时，小灯泡恰好正常发光；当滑片P移至某一端点时，电流表示数为0.35A，电压表示数变化了2V。针对这个过程，下列判断正确的是（ ）
A．电源电压为10V B．滑动变阻器的最大阻值为10Ω
C．电路允许消耗的最大功率为5.5W D．小灯泡消耗的功率变化了0.2W
二、填空题
9．小明家里电能表标有“2000r/(kW h)”，当只让电热水器单独工作时，电能表的转盘3min内转了120转，电热水器的功率为 ______W。有一次小明一家外出旅游，出门时电能表示数为
0 8 6 4 0
，回来时为
0 8 6 7 0
这期间消耗了______度电，这些电能可使标有“220V 25W”的灯泡正常工作 ______h。
10．如图所示的电路中，电源电压恒定，R2=10Ω。当S闭合，S1断开时电流表示数变为0.3A；当S、S1都闭合时，电流表示数为0.4A；则电源电压为______V，电阻R1的阻值为 ______Ω，R2消耗的电功率为______W。
11．如图所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻器R的最大阻值为10Ω。则灯泡L正常发光时的电流为 ________A，阻值为 ________Ω。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 _________（选填“一定向左”“一定向右”或“向左、向右均可”）。

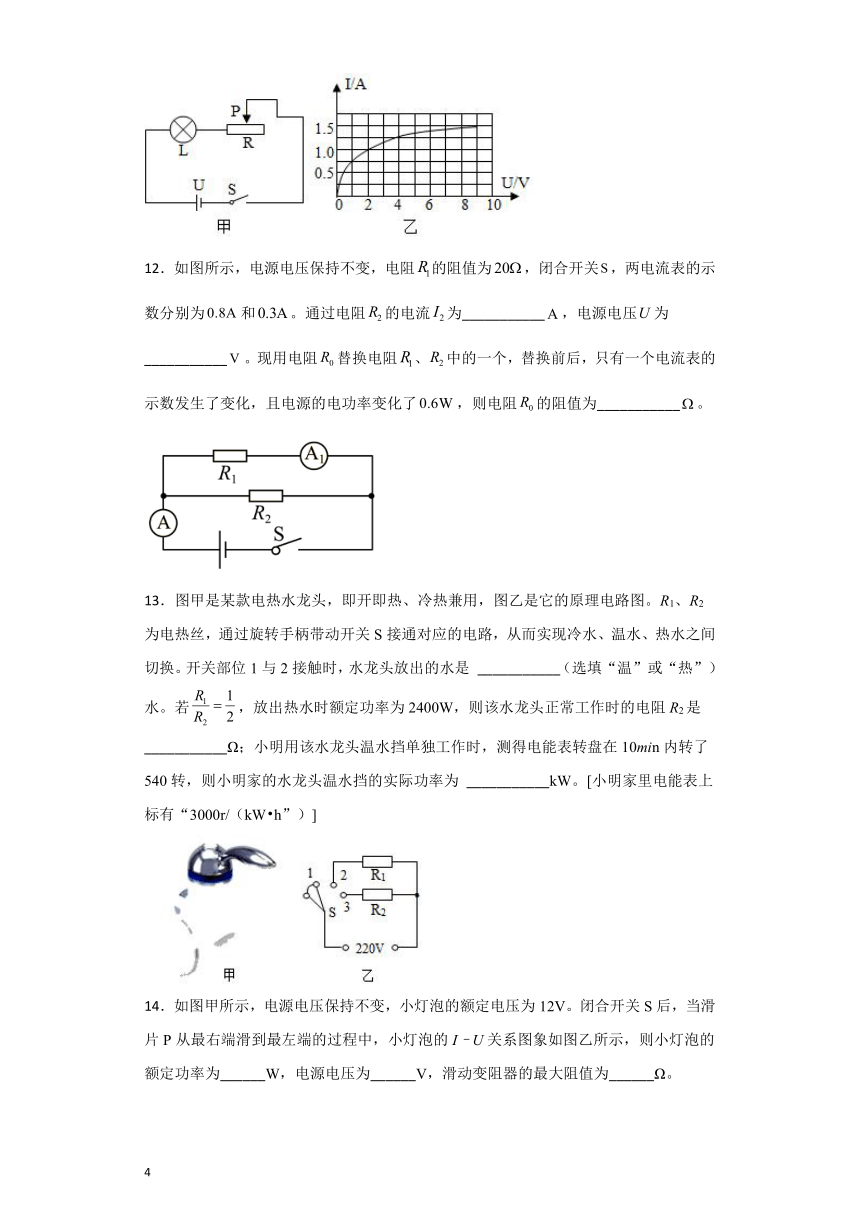

12．如图所示，电源电压保持不变，电阻的阻值为，闭合开关，两电流表的示数分别为和。通过电阻的电流为___________，电源电压为___________。现用电阻替换电阻、中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了，则电阻的阻值为___________。
13．图甲是某款电热水龙头，即开即热、冷热兼用，图乙是它的原理电路图。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。开关部位1与2接触时，水龙头放出的水是 ___________（选填“温”或“热”）水。若，放出热水时额定功率为2400W，则该水龙头正常工作时的电阻R2是 ___________Ω；小明用该水龙头温水挡单独工作时，测得电能表转盘在10min内转了540转，则小明家的水龙头温水挡的实际功率为 ___________kW。[小明家里电能表上标有“3000r/（kW h”）]

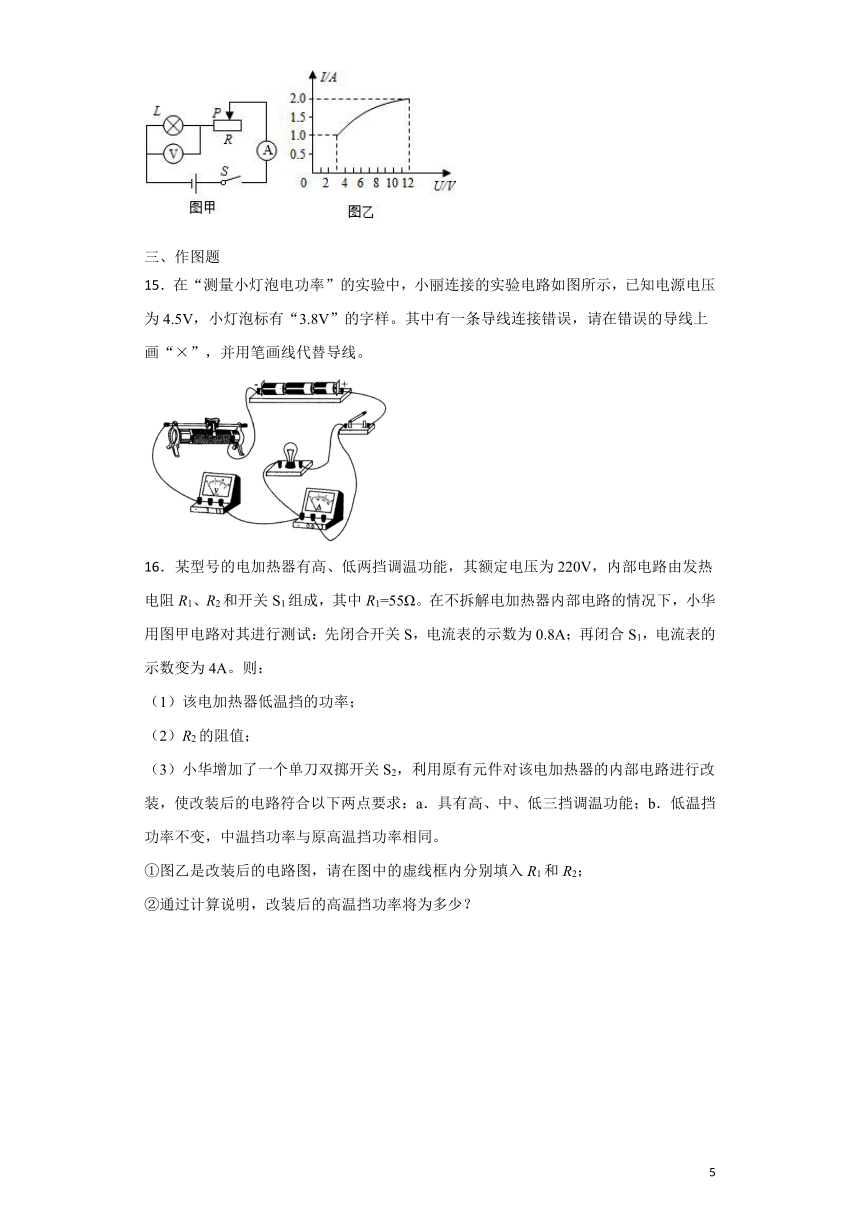

14．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。
三、作图题
15．在“测量小灯泡电功率”的实验中，小丽连接的实验电路如图所示，已知电源电压为4.5V，小灯泡标有“3.8V”的字样。其中有一条导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线。
16．某型号的电加热器有高、低两挡调温功能，其额定电压为220V，内部电路由发热电阻R1、R2和开关S1组成，其中R1=55Ω。在不拆解电加热器内部电路的情况下，小华用图甲电路对其进行测试：先闭合开关S，电流表的示数为0.8A；再闭合S1，电流表的示数变为4A。则：
（1）该电加热器低温挡的功率；
（2）R2的阻值；
（3）小华增加了一个单刀双掷开关S2，利用原有元件对该电加热器的内部电路进行改装，使改装后的电路符合以下两点要求：a．具有高、中、低三挡调温功能；b．低温挡功率不变，中温挡功率与原高温挡功率相同。
①图乙是改装后的电路图，请在图中的虚线框内分别填入R1和R2；
②通过计算说明，改装后的高温挡功率将为多少？
四、实验题
17．如图甲所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是煤油，C瓶中装的是水，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA＜RB=RC（假设试验中没有任何热损失）
（1）小明用该装置探究“电流通过导体产生的热量与电阻大小的关系”，他应该观察比较______和B两瓶中温度计的示数变化情况，其中______瓶中的液体温度升高得更快一些。探究电流通过导体产生的热量与电阻大小的关系，应控制______和通电时间相等，改变电阻，探究中要采用______法。
（2）小红用该装置完成“比较水和煤油吸热升温的情况”的实验，她应该观察比较______和C两瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过反映的______（选填“温度计示数”或“加热时间”），该实验中装有______（选填“水”“煤油”）的烧瓶中温度计示数变化较大，这是因为煤油的比热容小。在该实验中水吸收的热量______（选填“大于”、“小于”或“等于”）煤油吸收的热量。
18．小雨同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6V的同规格小灯泡（电阻约为25Ω）若干个，电压为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω 1A”和“50Ω 0.5A”的滑动变阻器各1个，导线若干。
（1）连接电路时开关应_________，在闭合开关前，变阻器的滑片应放在_________端（填“左”或“右”），实验中应选择规格为“___________”的滑动变阻器；
（2）图1中已经连接了部分电路，请用笔画线代替导线，将电路连接完整；（_______）
（3）小雨正确连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表示数为0，经检查电表完好，则故障可能是___________；
（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图2所示，则电流表的示数为___________A，小灯泡的额定功率是___________W；
（5）在实验过程中，曾出现即使将滑动变阻器调至电阻最小的位置，灯泡微弱发光，两表示数很小的现象，小雨检查时碰了一下灯座上的接线柱，突然灯泡变亮了，两表示数也变大了。小军认为这是接触不良造成的，为什么接触不良就会出现这种现象呢？小雨依据欧姆定律分析，接触不良的地方___________变大，导致电路中的电流变小，从而出现上述实验现象。
19．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω 1A”的滑动变阻器R1和“50Ω 0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；（_______）
（2）连接电路时，开关应处于 ___________状态；
（3）为了顺利完成实验，小华应选用规格为 ___________（选填“R1”或“R2”）的滑动变阻器；
（4）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是 ___________；（写出一种即可）
（5）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图像如图乙所示，小灯泡的额定功率为 ___________W，分析乙中图像发现小灯泡电阻是变化的，影响其变化的主要原因是 ___________。
（6）小华打算增加一个阻值为15Ω的定值电阻R0，只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是 ___________。
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
五、计算题
20．有一只电热水壶，其铭牌上标有“220V、1210W”的字样，不考虑温度对电阻的影响，水的比热容c=4.2×103J/(kg ℃)，g=10N/kg。求：
（1）它正常工作时通过电阻丝的电流有多大；
（2）它正常工作时电阻丝的电阻有多大；
（3）当实际电压为220V时，该电热水壶的效率为80%，在一标准大气压下将壶内1kg的水由20℃加热至沸腾，加热多少分钟。
21．如图所示，电源电压恒定，R2=6Ω，R3=12Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合S2、S3都断开时，电流表A的示数为0.6A。求：
（1）电源电压；
（2）滑动变阻器R1的最大阻值；
（3）电路消耗的最小功率和最大功率。
22．某手工兴趣小组的同学们，在老师的带领下自制了一台电烤箱，设计的简化电路图如图所示，R1、R2均为电热丝，当开关S2通断时，电烤箱的档位不同。
（1）电烤箱在高温档正常工作100s产生的热量是多少？
（2）电烤箱在低温档正常工作时，R2的功率是多少？
（3）在用电高峰：同学们关闭其它用电器，只让电烤箱处于高温档工作600s，参数为3000r/kW h的电能表转盘转了297转，则此时的实际电压为多少？
额定电压 220V
高温档电路功率 1100W
低温档电路电流 2A
参考答案
1．B2．C3．A4．C5．C6．A7．D8．C
9．1200 3 120 10．3 30 1.2 11．1.5 6 向左、向右均可
12．0.5 6 15或10/10或15 13．温 60.5 1.08
14．24 12 9
15．
16．（1）176W；（2）220Ω；（3）①；②1100W
17．A B 电流 控制变量 B 加热时间 煤油 等于
18．断开 右 “50Ω 0.5A” 小灯泡断路 0.24 1.44 电阻
19． 断开 R2 小灯泡短路 0.625 小灯泡的电阻受温度的影响 B
20．（1）5.5A；（2）40Ω；（3）5.8min
21．（1）12V；（2）28W；（3）4.2W，36W
22．（1）1.1×105J（2）264W；（3）198V
试卷第1页，共3页
