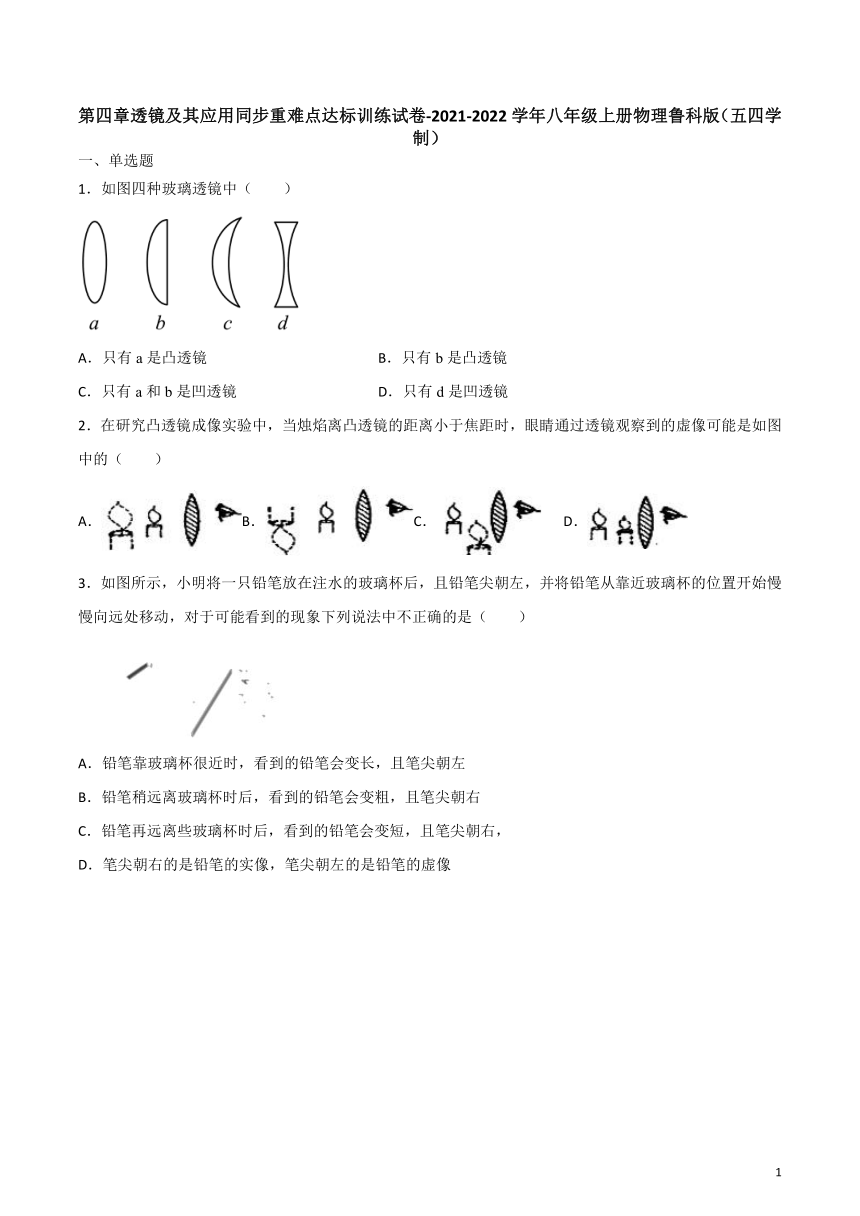

第四章透镜及其应用同步重难点达标训练试卷-2021-2022学年八年级上册物理鲁科版（五四学制）（含答案）

第四章透镜及其应用同步重难点达标训练试卷-2021-2022学年八年级上册物理鲁科版（五四学制）
一、单选题
1．如图四种玻璃透镜中（　　）
A．只有a是凸透镜 B．只有b是凸透镜
C．只有a和b是凹透镜 D．只有d是凹透镜
2．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是如图中的（　　）
A．B．C． D．
3．如图所示，小明将一只铅笔放在注水的玻璃杯后，且铅笔尖朝左，并将铅笔从靠近玻璃杯的位置开始慢慢向远处移动，对于可能看到的现象下列说法中不正确的是（　　）
A．铅笔靠玻璃杯很近时，看到的铅笔会变长，且笔尖朝左
B．铅笔稍远离玻璃杯时后，看到的铅笔会变粗，且笔尖朝右
C．铅笔再远离些玻璃杯时后，看到的铅笔会变短，且笔尖朝右，
D．笔尖朝右的是铅笔的实像，笔尖朝左的是铅笔的虚像
4．如图是投影仪的结构图，在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（　　）
A．减小投影仪与屏幕间的距离，下调凸透镜到投影片间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到投影片间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到投影片间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到投影片间的距离
5．将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离甲图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则下列说法不正确的是（　　）
A．三个像出现的先后顺序是④③①②
B．三个像中①③④是实像，②是虚像
C．利用凸透镜成像②制成的光学设备是放大镜
D．成像④时甲图卡通图片应该在凸透镜的两倍焦距之外
6．一物体放在凸透镜前，从很远处匀速靠近凸透镜至透镜焦点处，观察像运动的速度，应该是（　　）
A．先小于物体运动的速度，后来又大于物体运动的速度
B．先大于物体运动的速度，后来又小于物体运动的速度
C．始终与物体的运动速度相同
D．始终大于物体运动的速度
7．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要找出自己的眼镜，下列说法正确的是（　　）
A．对光线有会聚作用的是小明的近视镜
B．拿着镜片看字，能把字放大的是爷爷的老花镜
C．让镜片正对阳光，太阳光通过镜片后能呈现一个大光斑的是老花镜
D．两种镜片都是通过光的反射矫正视力的
8．在“探究凸透镜成像的规律”时，如甲图所示，光屏上得到烛焰清晰的像，如乙图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S′是S经凸透镜所成的像。则下列相关说法正确的是（　　）
①光屏上成倒立、缩小的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足11.5cm＜f＜23cm
④在乙图中，当光源S沿平行主轴的方向远离透镜移动时（始终保持u＞f），像S′沿F2与S′连线方向靠近透镜移动
A．只有①②③正确 B．只有①②④正确
C．①②③④都正确 D．只有①②正确
二、填空题
9．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应将相机适当______蝴蝶（选填“靠近”或“远离”），镜头略向______（选填“内缩”或“外伸”）。
10．人的眼球好像一架照相机，晶状体和角膜的共同作用相当于___________镜，来自物体的光在视网膜上形成物体的___________立、缩小、的实像。
11．如图所示是简易天文望远镜的内部结构，远处的物体经过物镜成一个倒立缩小的实像，落在目镜___________的位置；这个实像经过目镜成一个正立___________的虚像。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的___________（填“近视”或“远视”）镜片来代替。

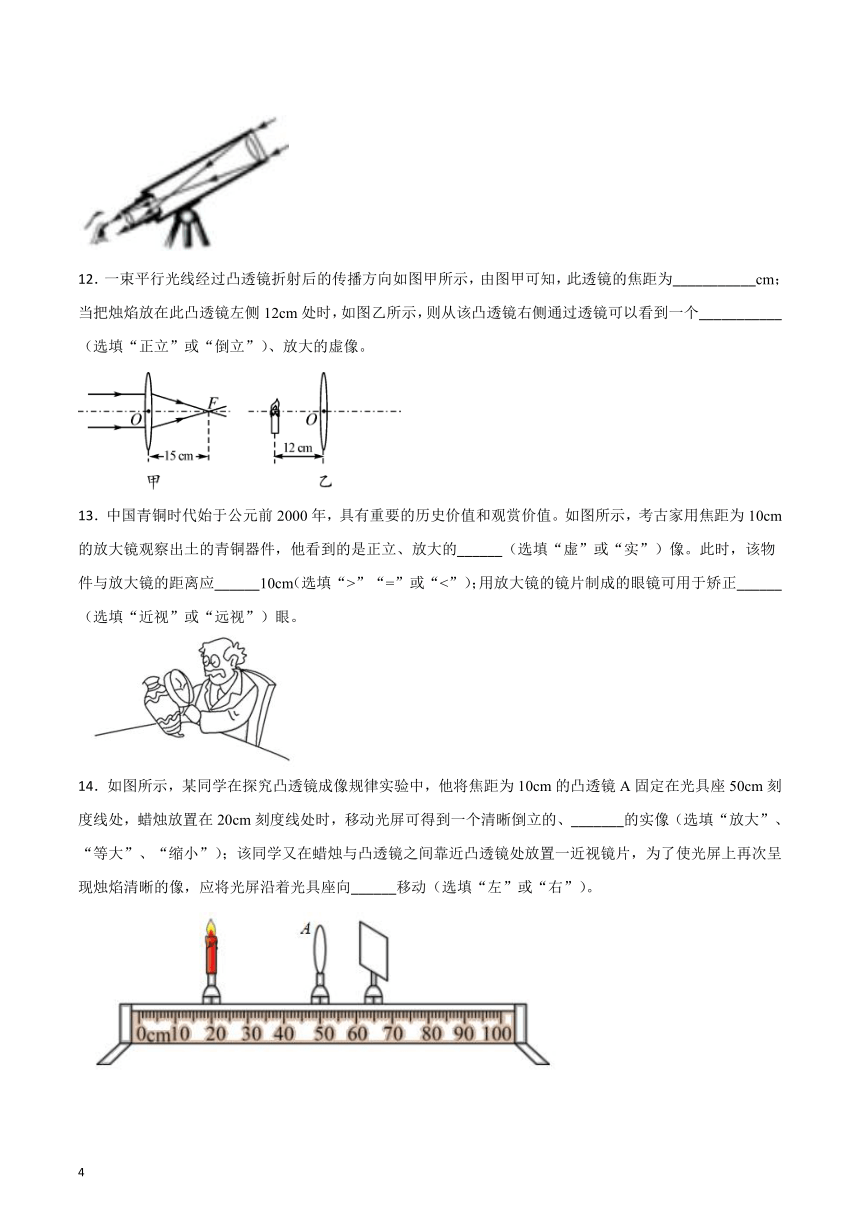

12．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图甲可知，此透镜的焦距为___________cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个___________（选填“正立”或“倒立”）、放大的虚像。
13．中国青铜时代始于公元前2000年，具有重要的历史价值和观赏价值。如图所示，考古家用焦距为10cm的放大镜观察出土的青铜器件，他看到的是正立、放大的______（选填“虚”或“实”）像。此时，该物件与放大镜的距离应______10cm（选填“>”“=”或“<”）；用放大镜的镜片制成的眼镜可用于矫正______（选填“近视”或“远视”）眼。
14．如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。
三、作图题
15．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
16．如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。
（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。
17．按要求完成下列作图：如图甲所示，平面镜垂直于凸透镜的主光轴，有一发光点S，恰好在凸透镜的二倍焦距上，SC是S发出的一条光线，O为凸透镜的光心，F为凸透镜的焦点。请根据凸透镜和平面镜的成像特点画出：
（1）光线SC经过凸透镜折射后的光线；
（2）由S发出经过平面镜反射后过A点的光路。
四、实验题
18．如图所示，是探究“凸透镜成像规律”的实验装置：
（1）写出一种简便易行的判断透镜是否为凸透镜的方法___________；
（2）如果在实验中将蜡烛和透镜的位置固定后，无论怎样移动光屏都找不到像，其原因可能是________（回答一种情况即可）；
（3）如果保持凸透镜位置不变，将点燃的蜡烛分别放在A、B、C、D、E处，并分别调整光屏的位置，直到光屏上得到图中的像，则蜡烛所放的位置应是图中的_______点，生活中的_______是利用这一原理制成的；
（4）如果要使光屏上的像再大一些，并能清晰的呈现在光屏上，应当采取的做法是_________。
19．在焦距为15厘米、25厘米或35厘米的凸透镜中选择一个放置于光具座的50厘米刻度处，如图所示。实验时调整透镜和光屏的中心大致与烛焰的中心在______，为了______；为了方便探究凸透镜成像的各种可能，根据题中条件，应选用焦距为______厘米的凸透镜。保持蜡烛与凸透镜在图中位置不变，为了找到烛焰清晰的像，光屏应在光具座的______厘米刻度范围内移动。找到清晰的像后，继续保持蜡烛与凸透镜在图中位置不变，用焦距为10厘米的凸透镜替换原凸透镜后，应将光屏向______移动（选填“左”或“右”），才能在屏上得到______的像（选填“放大”或“缩小”）。
20．如图所示，在“探究凸透镜成像规律”的实验中凸透镜在光具座上的位置保持不变，凸透镜的焦距为10cm。
（1）小华在实验中发现，随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向______调节凸透镜；
（2）小华调整后，如图甲，烛焰恰好在光屏上成清晰的像，______（填“放大镜”、“投影仪”或“照相机”）就是利用此成像原理制成的。若固定凸透镜的位置不动，将蜡烛向左移动少许，则应将光屏向______（填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的要______些；
（3）透镜位置不变，小明将甲图中蜡烛移到标尺45cm处，此时应站在透镜______（填“左”或“右”）侧观察蜡烛的像，当观察到像时______（填“有”或“没有”）光进入人眼；
（4）如图乙所示凸透镜固定在光具座零刻度线上，将光源“F”移至15cm处，其大小如图丙（A）所示。如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是______ （选填丙图中B、C、D、E）。
五、综合题
21．阅读所给材料并回答问题．
人类和某些动物的眼睛很像一架照相机，眼球内的晶状体相当于一个凸透镜，视网膜相当于光屏，我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像．眼睛与照相机的不同之处是：人的眼睛是通过调节焦距来获得清晰的像，普通照相机是通过改变像距使像变清晰．由眼睛的调节作用所能看清的最远点，叫远点，正常眼的远点在极远处，眼睛所能看清的最近的点，叫近点，正常眼的近点约距眼睛10cm，看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm，从眼的光心向物体两端所引的两条直线的夹角叫视角，视角越大，对物体的观察就越清楚．请回答下列问题：
（1）眼睛相当于一架照相机，晶状体相当于照相机的________镜，视网膜相当于照相机的________，人眼看到的像是________的________像；眼睛与照相机不同之处是________．
（2）正常眼睛的观察距离为________，最佳观察距离为________．
（3）某人视力正常，当他把细线穿入绣花针的针眼时，应把线和针放在________ cm处穿线最合适．
（4）某人视力正常，当他用镜子长时间仔细观察自己的脸部时，应当把镜子拿到离眼睛________ cm处最为合适．
参考答案
1．D2．A3．B4．C5．A6．A7．B8．C
9．靠近 外伸 10．凸透 倒 11．一倍焦距内 放大 远视
12．15 正立 13．虚 < 远视 14．缩小 右
15．16．
17．
18．从外形看（或摸一摸），中间厚，边缘薄的是凸透镜（或正对着太阳光移动，另一侧纸片或墙面上能得到最小最亮的光斑说明是凸透镜；拿着透镜观察远近不同的物体，出现倒立的像或正立、放大像的是凸透镜） 蜡烛放在了一倍焦距以内，是虚像（或蜡烛放在了一倍焦距位置，不成像；或烛焰、透镜、光屏三者的中心不在同一高度） E 照相机 将蜡烛靠近透镜（或向右移动），并调节光屏远离透镜（或向右移动），直到出现清晰的像
19．同一高度 使像成在光屏中央 15厘米 65~80厘米 左 缩小
20．下 投影仪 左 小 右 有 D
21．凸透镜 胶卷 倒立 实 人的眼睛是通过调节焦距来获得清晰的像，普通照相机是通过改变像距使像变清晰 10cm－无穷远 25 cm 10cm 12.5cm
试卷第1页，共3页
