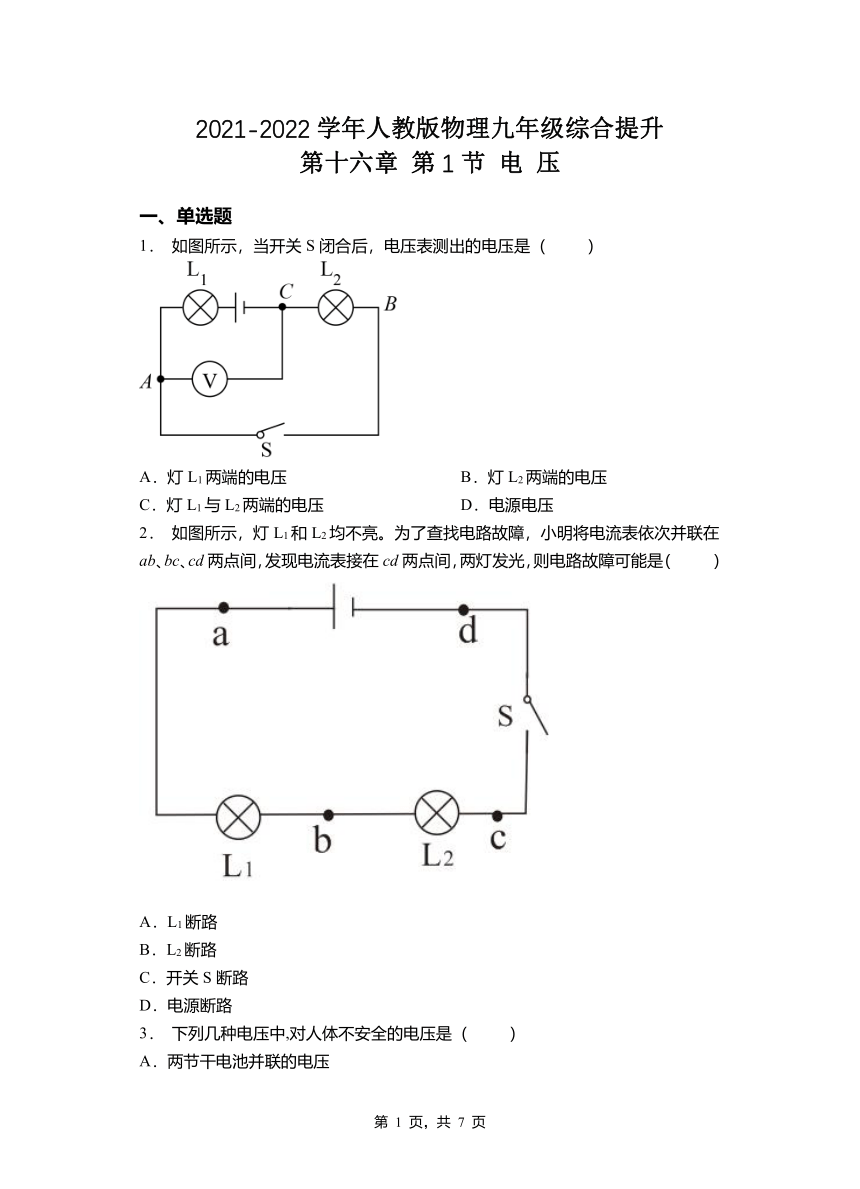

2021-2022学年人教版物理九年级综合提升
第十六章 第1节 电 压
一、单选题
1． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
2． 如图所示，灯L1和L2均不亮。为了查找电路故障，小明将电流表依次并联在ab、bc、cd两点间，发现电流表接在cd两点间，两灯发光，则电路故障可能是（ ）
A．L1断路
B．L2断路
C．开关S断路
D．电源断路
3． 下列几种电压中,对人体不安全的电压是（ ）

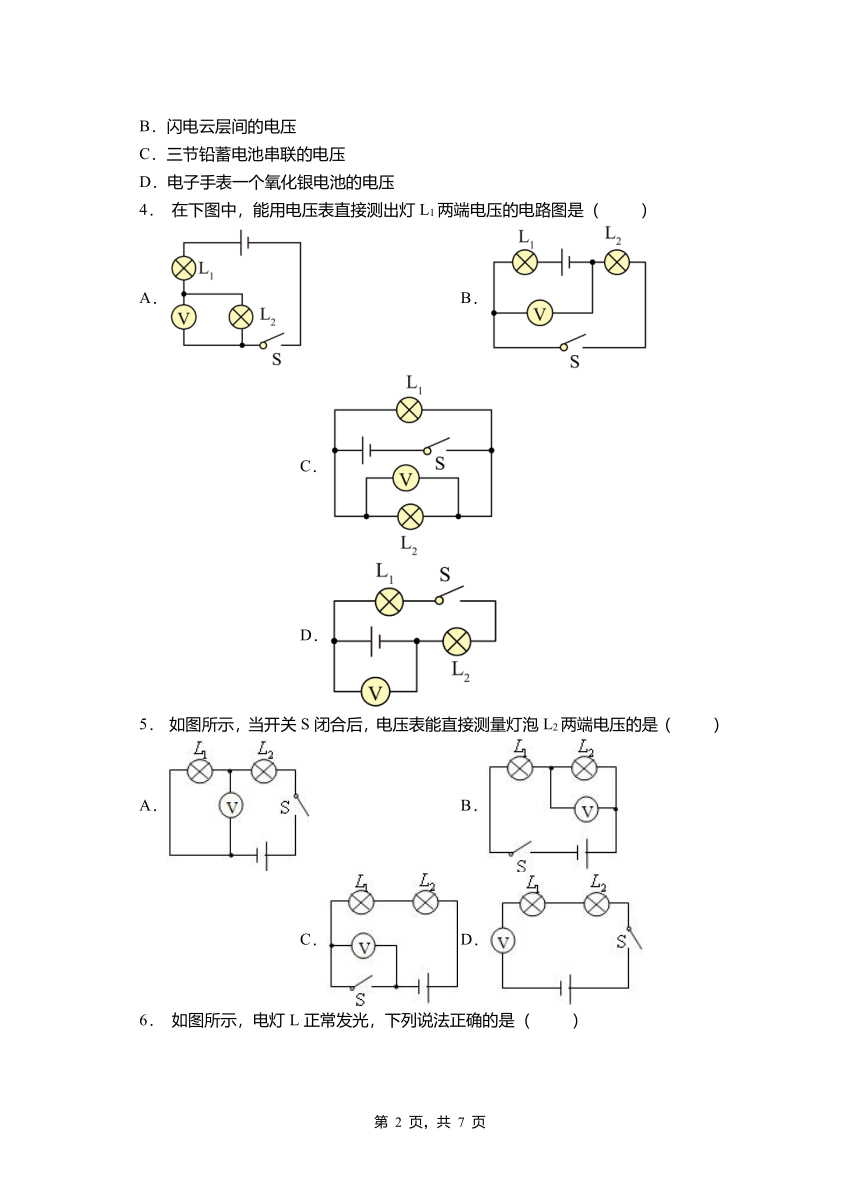

A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
4． 在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A． B． C． D．
5． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．

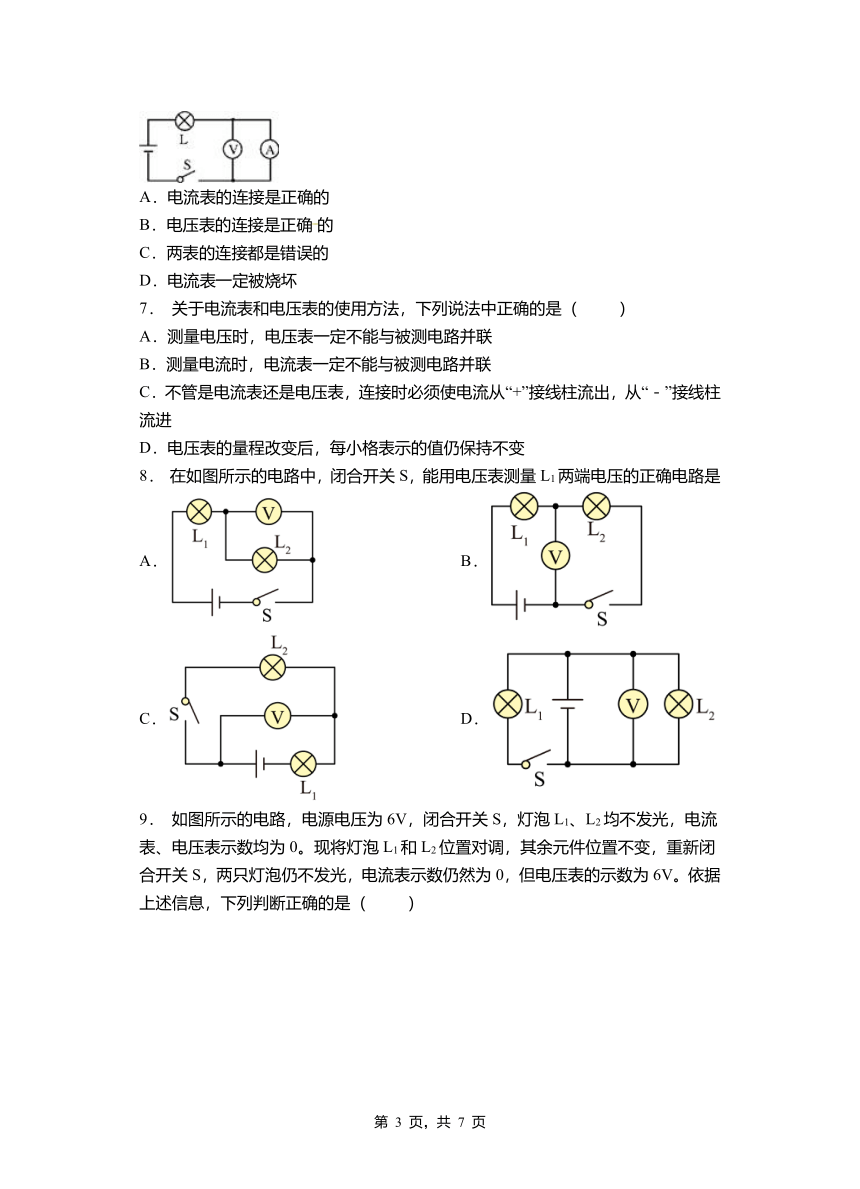

6． 如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的
B．电压表的连接是正确的
C．两表的连接都是错误的
D．电流表一定被烧坏
7． 关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
8． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．
9． 如图所示的电路，电源电压为6V，闭合开关S，灯泡L1、L2均不发光，电流表、电压表示数均为0。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为6V。依据上述信息，下列判断正确的是（ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．开关S内部断路 D．电流表内部断路
10．以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
11．一节干电池的电压为（ ）
A．1.5伏 B．24伏 C．36伏 D．110伏
12．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
二、填空题
13．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
14．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
15．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
16．亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
17．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
18．如图所示电路中，电压表测量的是______两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
19．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
20．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B C B A B D B A
题号 11 12
答案 A A
二、填空题
13．一定是串联 1.2 12
14．U 伏特 伏 V 220 1.5 2 36
15．0.1 2.3 电压表未调零
16． 电压 0～10V 4V
17．1.5 6 不高于36
18．L1和L2(或电源) 3 b
19．5 0.5 6.5
20．电流 1.5 220 不高于36 电压
