第十五章 第5节 串、并联电路中电流的规律 练习 2021-2022学年人教版物理九年级综合提升（含答案）

2021-2022学年人教版物理九年级综合提升
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
2． 下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
3． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
4． 几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗

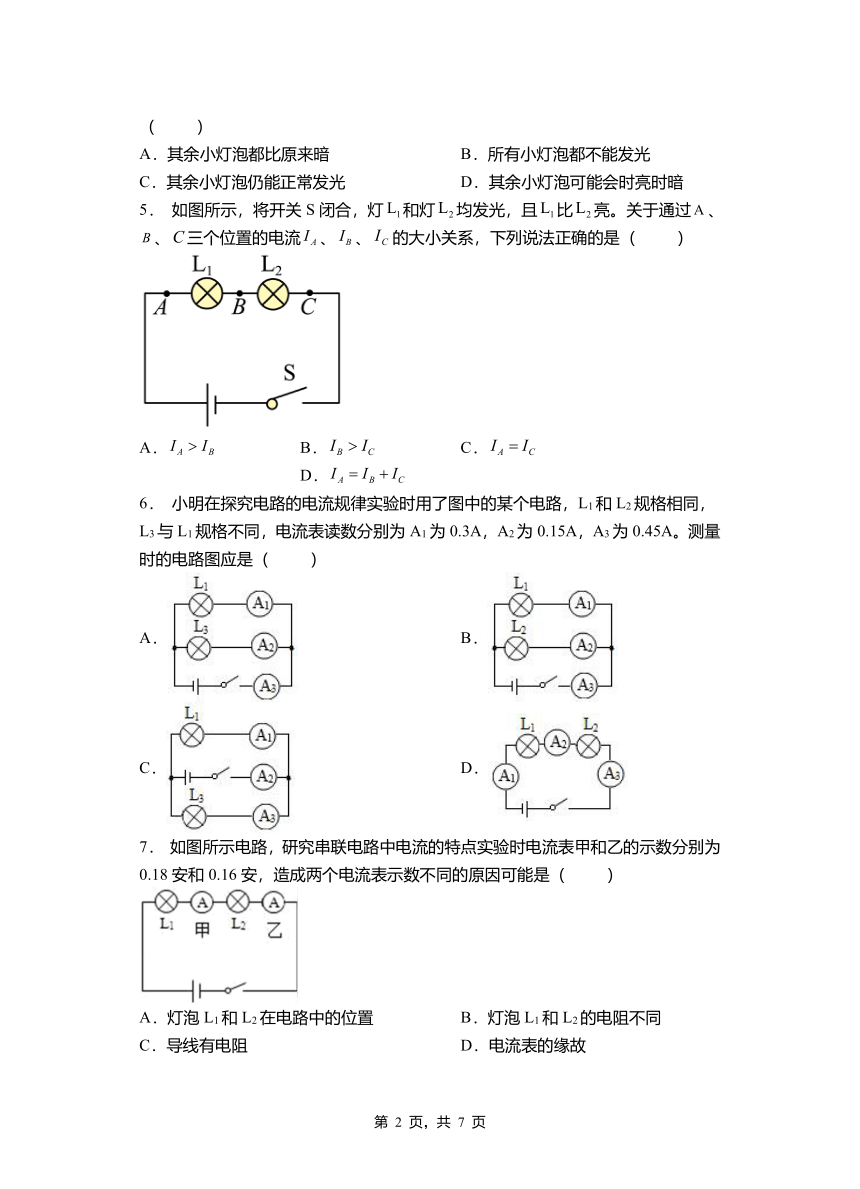

5． 如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
6． 小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
7． 如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2在电路中的位置 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表的缘故

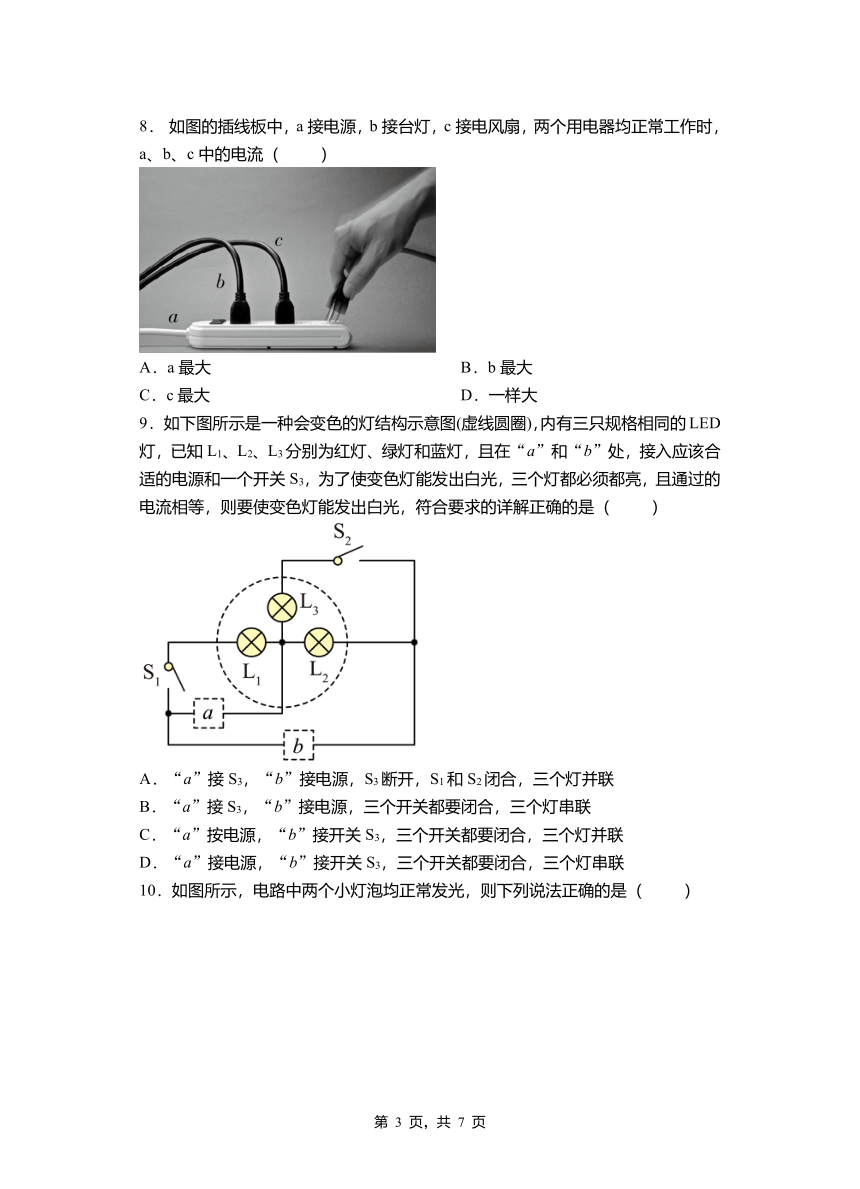

8． 如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大
C．c最大 D．一样大
9． 如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的详解正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
10．如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
11．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大
B．较暗的灯中电流较大
C．电流一样大
D．条件不足无法判断
12．甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
二、填空题
13．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
14．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
15．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
16．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
17．在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
18．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
19．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
20．如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D B C A D A C C
题号 11 12
答案 C C
二、填空题
13．0.7
14．
15．
16．0.2 不同
17．1.2
18．0.3A 0.6A
19．0.18 0.14 0.47
20．0.2 变小
