18.2电功率同步练习 2021-2022学年度人教版物理九年级全一册 （含答案）

2021-2022学年度人教版初中物理九年级全一册同步练习
——18.2电功率

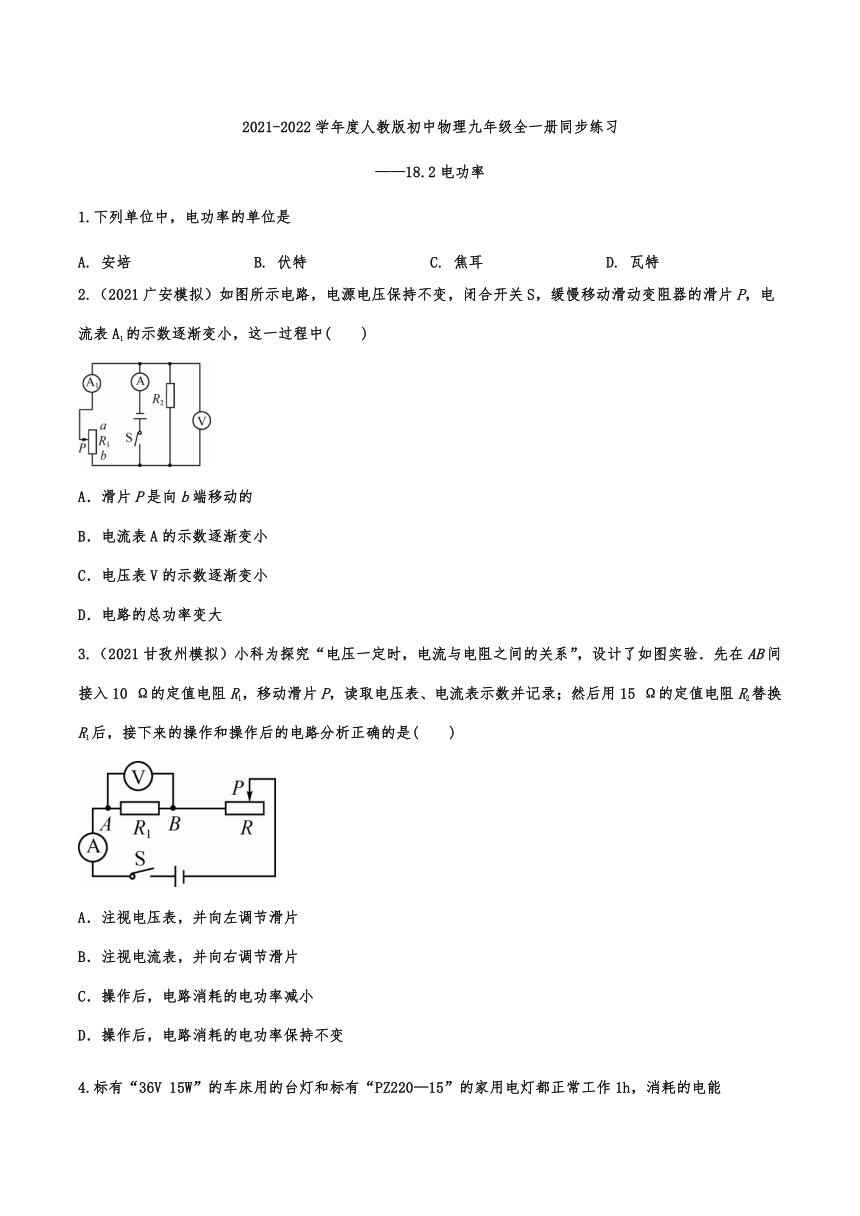

1.下列单位中，电功率的单位是
A. 安培 B. 伏特 C. 焦耳 D. 瓦特
2.（2021广安模拟）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中(　　)
A．滑片P是向b端移动的
B．电流表A的示数逐渐变小
C．电压表V的示数逐渐变小
D．电路的总功率变大
3.（2021甘孜州模拟）小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验．先在AB间接入10 Ω的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15 Ω的定值电阻R2替换R1后，接下来的操作和操作后的电路分析正确的是(　　)
A．注视电压表，并向左调节滑片
B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小
D．操作后，电路消耗的电功率保持不变
4.标有“36V 15W”的车床用的台灯和标有“PZ220—15”的家用电灯都正常工作1h，消耗的电能
A. 一样多 B. 后者多 C. 前者多 D. 无法判断
5.（2021宜兴外国语学校模拟） 如图，电源电压不变，将滑动变阻器滑片P从某一位置移动到另一位置时，电流表示数相应由0.3A变为0.5A，电压表的示数变化了2V，那么定值电阻的电功率改变量是（　　）
A.0.2W B.0.4W C.1.0W D.1.6W
6.（2021攀枝花模拟）如图所示，L1标有“3 V　3 W”，L2标有“3 V　1.5 W”，灯丝电阻不变，电源电压为3 V．开关闭合后，下列说法正确的是(　　)
A．L1和L2的电阻之比是2∶1
B．L1和L2的电流之比是1∶2
C．L1两端电压是2 V
D．两灯的总功率是1 W
7.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示．闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为
A. 4∶5 B. 5∶4
C. 2∶3 D. 1∶3

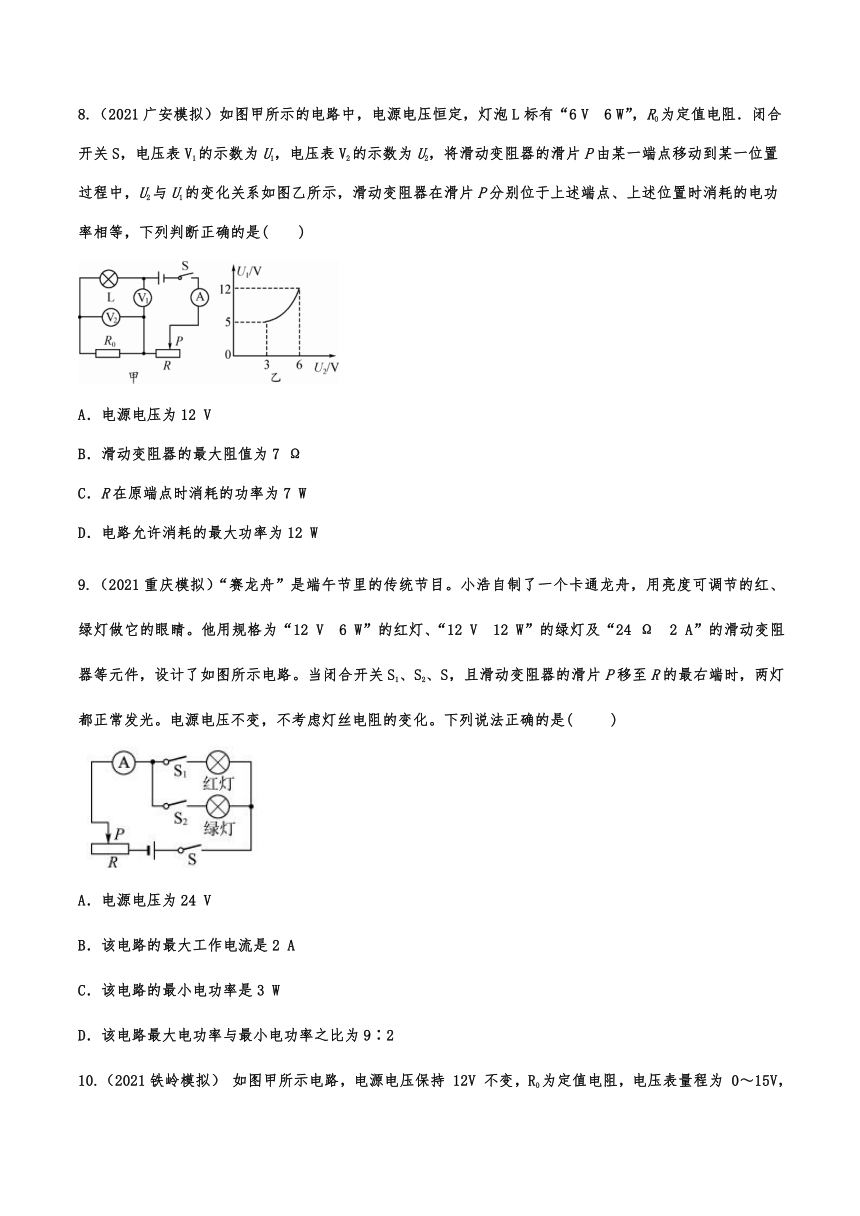

8.（2021广安模拟）如图甲所示的电路中，电源电压恒定，灯泡L标有“6 V　6 W”，R0为定值电阻．闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器在滑片P分别位于上述端点、上述位置时消耗的电功率相等，下列判断正确的是(　　)
A．电源电压为12 V
B．滑动变阻器的最大阻值为7 Ω
C．R在原端点时消耗的功率为7 W
D．电路允许消耗的最大功率为12 W
9.（2021重庆模拟）“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12 V　6 W”的红灯、“12 V　12 W”的绿灯及“24 Ω　2 A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )
A．电源电压为24 V
B．该电路的最大工作电流是2 A
C．该电路的最小电功率是3 W
D．该电路最大电功率与最小电功率之比为9∶2
10.（2021铁岭模拟） 如图甲所示电路，电源电压保持 12V 不变，R0为定值电阻，电压表量程为 0～15V，电流表量程为 0～0.6A。闭合开关 S，将滑片 P 从最右端移动到最左端时，小灯泡刚好正常发光。图乙是实验过程中绘制的电流表与两块电压表示数的关系图象。下列选项中正确的是∶
A.R0的阻值为12Ω B.小灯泡的额定功率为 3W
C.滑动变阻器的最大阻值为 24Ω D.电路消耗的最大功率为 6W
11.（2021攀枝花模拟）某电动车由输出电压为48 V、容量为100 A·h的电池提供工作能量，该电池最多可提供________kW·h的电能；这些电能的80%用于清洁车工作，可供功率为800 W的清洁车工作________h.
12.某电灯泡上标着“PZ220 40”，这盏灯正常工作10h．消耗电能_____ kW h．如果这盏灯接在200V的电路中，实际功率是_____W．（灯泡电阻不变）
13.（2021广安模拟）将标有“6 V　3 W”的甲灯与标有“6 V　4 W”的乙灯并联在6 V的电源上，它们的实际电功率之比P甲∶P乙＝________；若把这两灯串联在6 V的电源上，它们的实际电功率P′甲∶P′乙＝________.(忽略温度对灯丝电阻的影响)
14.(2021济宁模拟)小明家的电能表如图所示，他家里能够接人用电器的最大功率为______W。将电脑单独接在该电能表上工作5min，电能表指示灯闪烁了32次，则电脑的功率是______W。
15.把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．

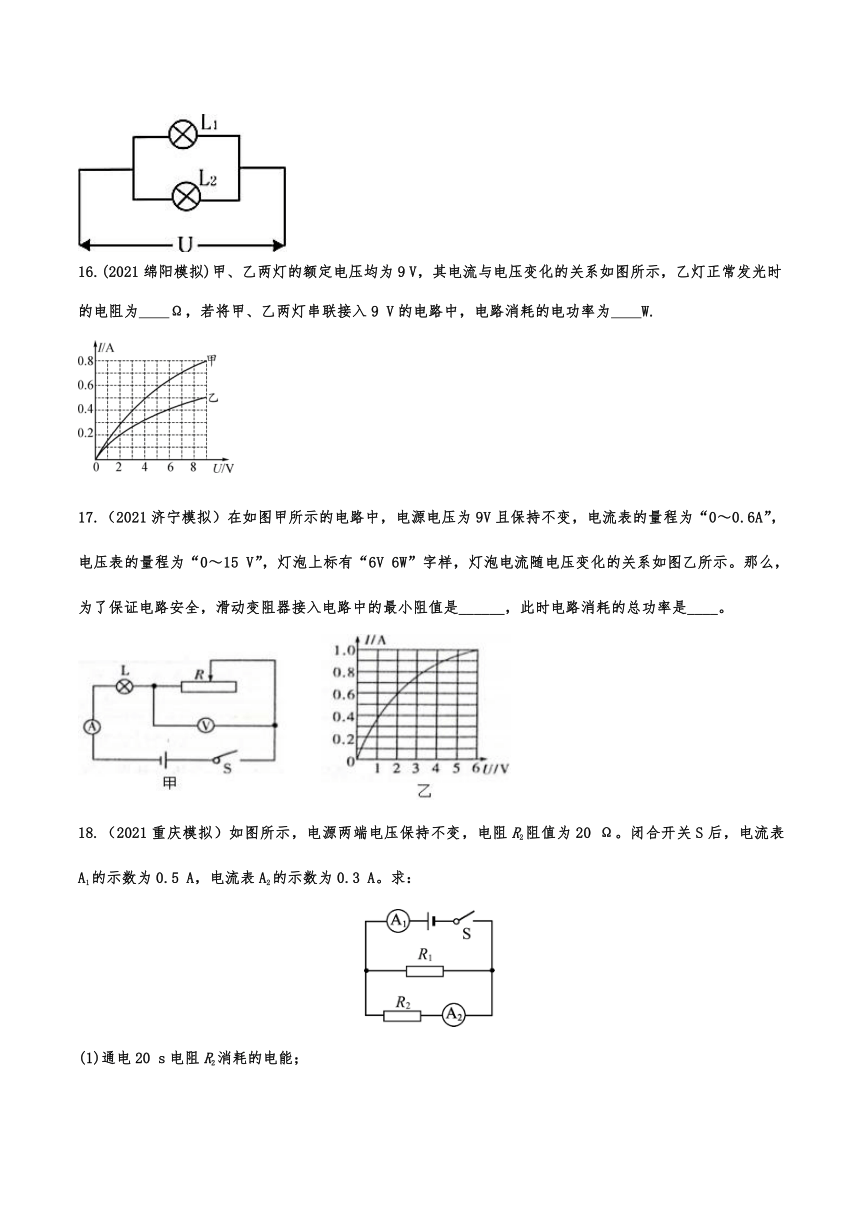

16.(2021绵阳模拟)甲、乙两灯的额定电压均为9 V，其电流与电压变化的关系如图所示，乙灯正常发光时的电阻为　　Ω，若将甲、乙两灯串联接入9 V的电路中，电路消耗的电功率为　　W.
17.（2021济宁模拟）在如图甲所示的电路中，电源电压为9V且保持不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15 V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化的关系如图乙所示。那么，为了保证电路安全，滑动变阻器接入电路中的最小阻值是______，此时电路消耗的总功率是____。
18.（2021重庆模拟）如图所示，电源两端电压保持不变，电阻R2阻值为20 Ω。闭合开关S后，电流表A1的示数为0.5 A，电流表A2的示数为0.3 A。求：
(1)通电20 s电阻R2消耗的电能；
(2)电阻R1的阻值。
19.如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化关系如图乙所示.试问:
(1)滑动变阻器的最大阻值是多少？
(2)开关S闭合时，该电路的最小电功率是多少？
20．（2021广安模拟）如图所示的电路中，电源电压保持不变，R0是阻值为8 Ω的定值电阻，小灯泡L上标有“6 V　3.6 W”字样．当单刀双掷开关S接1，滑动变阻器的滑片P位于b端时，定值电阻R0在1 min内消耗的电能为750 J．不考虑温度对灯丝电阻的影响．
(1)求小灯泡L的电阻．
(2)求电源电压．
(3)当单刀双掷开关S接2，移动滑动变阻器的滑片P到某一位置时，小灯泡的电功率为1.6 W，求此时滑动变阻器的电功率．
21.（2021自贡模拟）(7分)如图所示，电源电压恒定为6 V不变．灯泡L标有“6 V　3 W”的字样，定值电阻R1＝40 Ω，R2为标有“20 Ω　1 A”字样的滑动变阻器．求：(忽略温度对电阻的影响)
(1)灯泡L正常工作时的电阻．
(2)当闭合开关S1，断开开关S2、S3，滑动变阻器在最大阻值处时定值电阻R1消耗的功率．
(3)当闭合开关S1、S2、S3时，整个电路工作100 s消耗的电能．
22.（2021攀枝花模拟）如图甲所示的电路，电源两端电压U不变，R0是定值电阻，R是滑动变阻器，将滑动变阻器的滑片滑到A端，闭合开关S时滑动变阻器R消耗的功率P1为1.8
W，断开开关时电流表的示数改变了0.3 A；当开关S断开后，滑动变阻器的滑片在滑动的过程中，滑动变阻器接入电路的阻值R与电流表示数的倒数的关系如图乙所示，求：
(1)电源两端的电压U和滑动变阻器最大的阻值Rm.
(2)定值电阻的阻值R0.
(3)电路消耗的最小功率P2.
23.（2021雅安模拟）如图所示，电源电压可调节，定值电阻R＝10 Ω，小灯泡标有“4 V　2 W”(小灯泡电阻不变)，滑动变阻器上标有“50 Ω　2 A”的字样．问：
(1)小灯泡的电阻为多大？
(2)只闭合S1时，通过R的电流为I；只闭合S2并保持电源电压不变，调节滑动变阻器，通过R的电流为I，此时滑动变阻器接入电路的电阻为多大？
(3)只闭合S2，调节滑动变阻器和电源电压，要求电压表示数为2 V，则电源可调节的最大电压和最小电压分别为多少？
24.(2021济宁模拟)如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图象如图乙所示，求：
（1）R1的电阻；
（2）滑动变阻器的最大阻值。
（3）整个电路的最大功率
25.（2021乐山模拟）如图所示，电源电压和小灯泡的阻值均保持不变，小灯泡L标有“4 V　1.6 W”字样，R1＝20 Ω，滑动变阻器R2允许通过的最大电流为1 A，电流表的量程为0～0.6 A，电压表的量程为0～3 V．只闭合开关S2时，电压表的示数为2 V．在不损坏各电路元件的情况下，闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3∶1.求：
(1)电源电压．
(2)R2的最大阻值．
(3)只闭合开关S3，小灯泡L消耗的电功率的最大值．
2021-2022学年度人教版初中物理九年级全一册同步练习
——18.2电功率参考答案
1.下列单位中，电功率的单位是
A. 安培 B. 伏特 C. 焦耳 D. 瓦特
【答案】D
2.（2021广安模拟）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中(　　)
A．滑片P是向b端移动的
B．电流表A的示数逐渐变小
C．电压表V的示数逐渐变小
D．电路的总功率变大
【答案】B　
3.（2021甘孜州模拟）小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验．先在AB间接入10 Ω的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15 Ω的定值电阻R2替换R1后，接下来的操作和操作后的电路分析正确的是(　　)
A．注视电压表，并向左调节滑片
B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小
D．操作后，电路消耗的电功率保持不变
【答案】C　
4.标有“36V 15W”的车床用的台灯和标有“PZ220—15”的家用电灯都正常工作1h，消耗的电能
A. 一样多 B. 后者多 C. 前者多 D. 无法判断
【答案】A

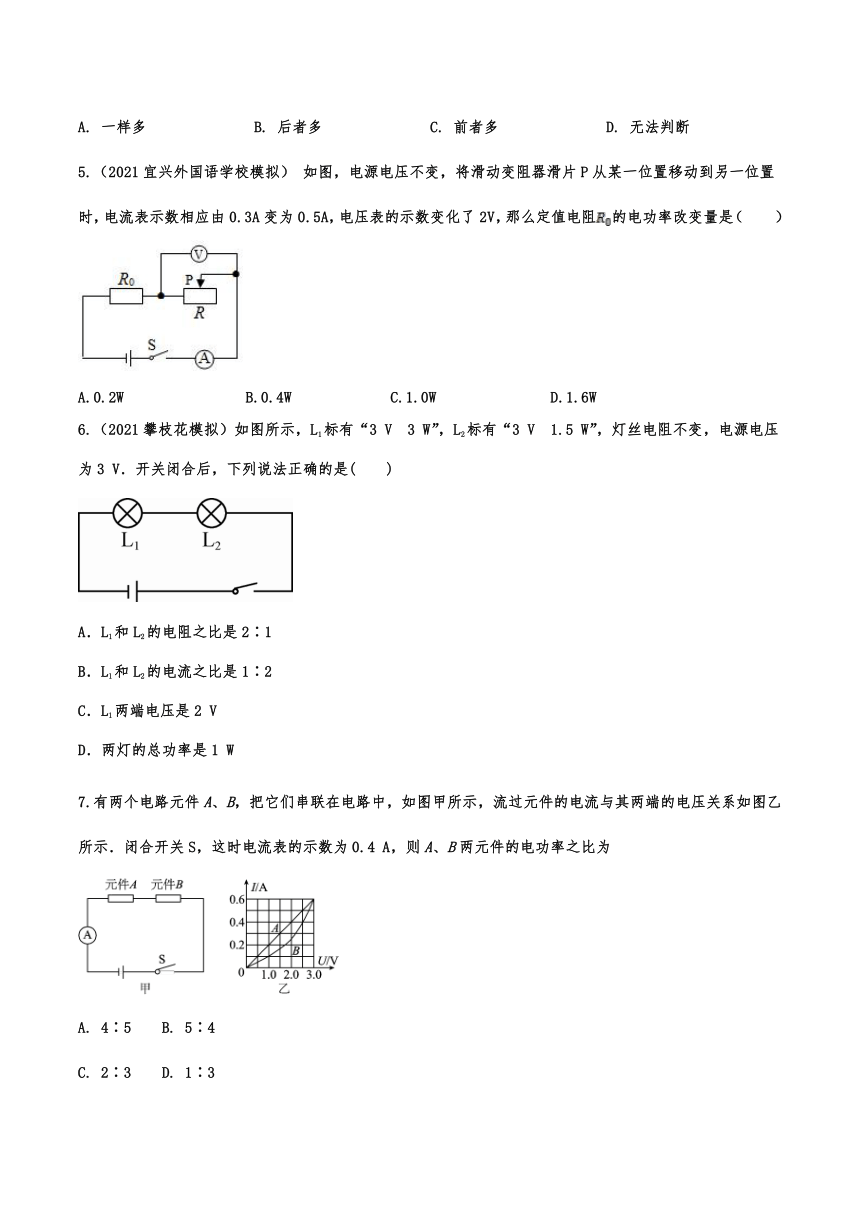

5.（2021宜兴外国语学校模拟） 如图，电源电压不变，将滑动变阻器滑片P从某一位置移动到另一位置时，电流表示数相应由0.3A变为0.5A，电压表的示数变化了2V，那么定值电阻的电功率改变量是（　　）
A.0.2W B.0.4W C.1.0W D.1.6W
【答案】D
6.（2021攀枝花模拟）如图所示，L1标有“3 V　3 W”，L2标有“3 V　1.5 W”，灯丝电阻不变，电源电压为3 V．开关闭合后，下列说法正确的是(　　)
A．L1和L2的电阻之比是2∶1
B．L1和L2的电流之比是1∶2
C．L1两端电压是2 V
D．两灯的总功率是1 W
【答案】D　
7.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示．闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为
A. 4∶5 B. 5∶4
C. 2∶3 D. 1∶3
【答案】A
8.（2021广安模拟）如图甲所示的电路中，电源电压恒定，灯泡L标有“6 V　6 W”，R0为定值电阻．闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器在滑片P分别位于上述端点、上述位置时消耗的电功率相等，下列判断正确的是(　　)
A．电源电压为12 V
B．滑动变阻器的最大阻值为7 Ω
C．R在原端点时消耗的功率为7 W
D．电路允许消耗的最大功率为12 W
【答案】C
9.（2021重庆模拟）“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12 V　6 W”的红灯、“12 V　12 W”的绿灯及“24 Ω　2 A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )
A．电源电压为24 V
B．该电路的最大工作电流是2 A
C．该电路的最小电功率是3 W
D．该电路最大电功率与最小电功率之比为9∶2
【答案】C

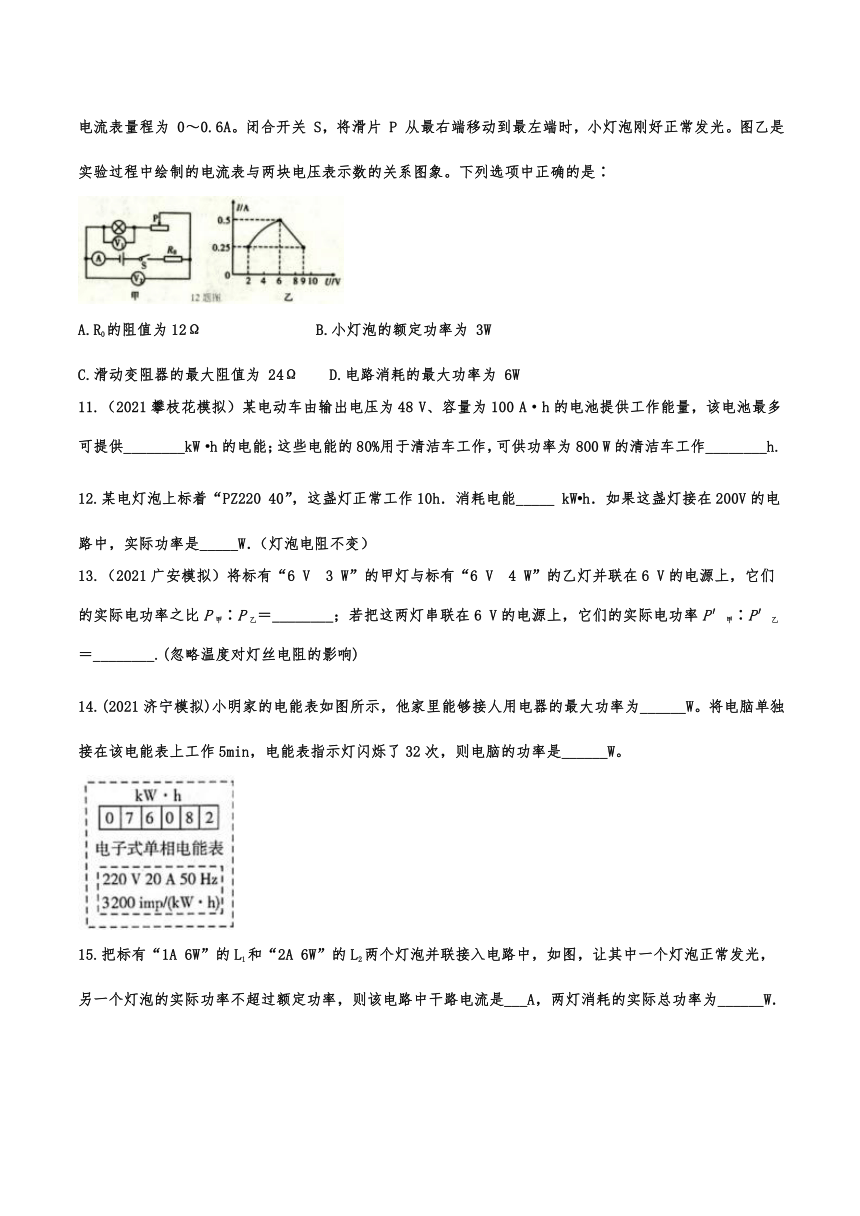

10.（2021铁岭模拟） 如图甲所示电路，电源电压保持 12V 不变，R0为定值电阻，电压表量程为 0～15V，电流表量程为 0～0.6A。闭合开关 S，将滑片 P 从最右端移动到最左端时，小灯泡刚好正常发光。图乙是实验过程中绘制的电流表与两块电压表示数的关系图象。下列选项中正确的是∶
A.R0的阻值为12Ω B.小灯泡的额定功率为 3W
C.滑动变阻器的最大阻值为 24Ω D.电路消耗的最大功率为 6W
【答案】ABD
11.（2021攀枝花模拟）某电动车由输出电压为48 V、容量为100 A·h的电池提供工作能量，该电池最多可提供________kW·h的电能；这些电能的80%用于清洁车工作，可供功率为800 W的清洁车工作________h.
【答案】4.8　4.8
12.某电灯泡上标着“PZ220 40”，这盏灯正常工作10h．消耗电能_____ kW h．如果这盏灯接在200V的电路中，实际功率是_____W．（灯泡电阻不变）
【答案】 (1). 0.4 (2). 33.1
13.（2021广安模拟）将标有“6 V　3 W”的甲灯与标有“6 V　4 W”的乙灯并联在6 V的电源上，它们的实际电功率之比P甲∶P乙＝________；若把这两灯串联在6 V的电源上，它们的实际电功率P′甲∶P′乙＝________.(忽略温度对灯丝电阻的影响)
【答案】3∶4　4∶3　
14.(2021济宁模拟)小明家的电能表如图所示，他家里能够接人用电器的最大功率为______W。将电脑单独接在该电能表上工作5min，电能表指示灯闪烁了32次，则电脑的功率是______W。
【答案】4.4x103 120
15.把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．
【答案】 (1). 2.5 (2). 7.5
16.(2021绵阳模拟)甲、乙两灯的额定电压均为9 V，其电流与电压变化的关系如图所示，乙灯正常发光时的电阻为　　Ω，若将甲、乙两灯串联接入9 V的电路中，电路消耗的电功率为　　W.
【答案】18；3.6；
17.（2021济宁模拟）在如图甲所示的电路中，电源电压为9V且保持不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15 V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化的关系如图乙所示。那么，为了保证电路安全，滑动变阻器接入电路中的最小阻值是______，此时电路消耗的总功率是____。
【答案】11.7 5.4
18.（2021重庆模拟）如图所示，电源两端电压保持不变，电阻R2阻值为20 Ω。闭合开关S后，电流表A1的示数为0.5 A，电流表A2的示数为0.3 A。求：
(1)通电20 s电阻R2消耗的电能；
(2)电阻R1的阻值。
【答案】解：(1)由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
通电20 s电阻R2消耗的电能：
W＝I22R2t＝(0.3 A)2×20 Ω×20 s＝36 J。
(2)由I＝可得，R1两端的电压：
U1＝U2＝I2R2＝0.3 A×20 Ω＝6 V，
通过R1的电流：
I1＝I－I2＝0.5 A－0.3 A＝0.2 A，
R1的阻值：
R1＝＝＝30 Ω。
19.如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化关系如图乙所示.试问:
(1)滑动变阻器的最大阻值是多少？
(2)开关S闭合时，该电路的最小电功率是多少？
【答案】（1）滑动变阻器的最大阻值是70Ω；（2）开关S闭合时，该电路的最小电功率是3.6W．
【解析】
由电路图可以知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I2=0.2A，U2=14V，
由可知滑动变阻器的最大阻值：；
（2）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.9A，由可知电源的电压：U=I1R1=0.9A×R1 -----------------①当滑动变阻器接入电路中的电阻最大时，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I2R1+U2=0.2A×R1+14V---------------------------②因电源的电压不变，解①②可得：
R1=20Ω；U=18V；由于当电路中的电流最小时，电路消耗电功率最小，则：P最小=UI2=18V×0.2A=3.6W．
答：（1）滑动变阻器的最大阻值是70Ω；（2）开关S闭合时，该电路的最小电功率是3.6W．
20．（2021广安模拟）如图所示的电路中，电源电压保持不变，R0是阻值为8 Ω的定值电阻，小灯泡L上标有“6 V　3.6 W”字样．当单刀双掷开关S接1，滑动变阻器的滑片P位于b端时，定值电阻R0在1 min内消耗的电能为750 J．不考虑温度对灯丝电阻的影响．
(1)求小灯泡L的电阻．
(2)求电源电压．
(3)当单刀双掷开关S接2，移动滑动变阻器的滑片P到某一位置时，小灯泡的电功率为1.6 W，求此时滑动变阻器的电功率．
【答案】(1)由P＝可得小灯泡的电阻RL＝＝＝10 Ω.　(2)当开关S接1，滑动变阻器的滑片P位于b端时，电路为R0的简单电路．由W＝t得电源的电压U＝＝＝10 V．　(3)当开关S接2，移动滑动变阻器的滑片P到某一位置时，灯泡与滑动变阻器串联．由P＝I2R可得电路中的电流I＝＝＝0.4 A，小灯泡两端的电压UL＝IRL＝0.4 A×10 Ω＝4 V，滑动变阻器两端的电压U滑＝U－UL＝10 V－4 V＝6 V，滑动变阻器的电功率P滑＝U滑I＝6 V×0.4 A＝2.4 W．
21.（2021自贡模拟）(7分)如图所示，电源电压恒定为6 V不变．灯泡L标有“6 V　3 W”的字样，定值电阻R1＝40 Ω，R2为标有“20 Ω　1 A”字样的滑动变阻器．求：(忽略温度对电阻的影响)
(1)灯泡L正常工作时的电阻．
(2)当闭合开关S1，断开开关S2、S3，滑动变阻器在最大阻值处时定值电阻R1消耗的功率．
(3)当闭合开关S1、S2、S3时，整个电路工作100 s消耗的电能．
【答案】(1)由P＝可得，灯泡L正常工作时的电阻RL＝＝＝12 Ω.　(2)当闭合开关S1，断开开关S2、S3时，R1与R2串联，滑动变阻器接入电路的阻值最大时，电路中的总电阻R总＝R1＋R2＝40 Ω＋20 Ω＝60 Ω，通过R1的电流I1＝＝＝0.1 A，定值电阻R1消耗的功率P1＝IR1＝(0.1 A)2×40 Ω＝0.4 W．　(3)当闭合开关S1、S2、S3时，定值电阻R1与灯泡L并联，通过定值电阻R1的电流I′1＝＝＝0.15 A；此时灯泡正常发光，由P＝UI可得，通过灯泡的电流IL＝＝＝0.5 A；干路电流I＝I′1＋IL＝0.15 A＋0.5 A＝0.65 A，整个电路工作100 s消耗的电能W＝UIt＝6 V×0.65 A×100 s＝390 J.
22.（2021攀枝花模拟）如图甲所示的电路，电源两端电压U不变，R0是定值电阻，R是滑动变阻器，将滑动变阻器的滑片滑到A端，闭合开关S时滑动变阻器R消耗的功率P1为1.8
W，断开开关时电流表的示数改变了0.3 A；当开关S断开后，滑动变阻器的滑片在滑动的过程中，滑动变阻器接入电路的阻值R与电流表示数的倒数的关系如图乙所示，求：
(1)电源两端的电压U和滑动变阻器最大的阻值Rm.
(2)定值电阻的阻值R0.
(3)电路消耗的最小功率P2.
【答案】(1)将滑动变阻器的滑片滑到A端，闭合开关时，滑动变阻器的最大阻值Rm与R0并联，滑动变阻器R消耗的功率P1＝1.8 W．因并联电路中各支路独立工作、互不影响，且断开开关时电流表的示数改变了0.3 A，所以通过滑动变阻器的电流I1＝0.3 A．由P＝UI可得，电源的电压U＝＝＝6 V．由I＝可得，滑动变阻器最大的阻值Rm＝＝＝20 Ω.　(2)当开关S断开后，滑动变阻器R与R0串联．由图乙可知，当R＝2 Ω时，＝2 A－1，即I＝0.5 A，此时电路的总电阻R总＝＝＝12 Ω.因串联电路中总电阻等于各分电阻之和，所以定值电阻的阻值R0＝R总－R＝12 Ω－2 Ω＝10 Ω.　(3)当开关S断开后，滑片位于B端时，Rm与R0串联，此时电路的总电阻最大，总功率最小，则电路消耗的最小功率P2＝＝＝1.2 W．
23.（2021雅安模拟）如图所示，电源电压可调节，定值电阻R＝10 Ω，小灯泡标有“4 V　2 W”(小灯泡电阻不变)，滑动变阻器上标有“50 Ω　2 A”的字样．问：
(1)小灯泡的电阻为多大？
(2)只闭合S1时，通过R的电流为I；只闭合S2并保持电源电压不变，调节滑动变阻器，通过R的电流为I，此时滑动变阻器接入电路的电阻为多大？
(3)只闭合S2，调节滑动变阻器和电源电压，要求电压表示数为2 V，则电源可调节的最大电压和最小电压分别为多少？
【答案】(1)小灯泡的电阻RL＝＝＝8 Ω.
(2)只闭合S1时，电路为定值电阻R与小灯泡L的串联电路，通过R的电流I＝＝…①.只闭合S2时，电路为定值电阻R与滑动变阻器的串联电路，电压表测定值电阻R两端的电压，电源电压保持不变，通过R的电流I＝＝…②，联立①②解得R′＝26 Ω，即此时滑动变阻器接入电路的阻值为26 Ω.
(3)由串联电路的电压特点有U＝UV＋RP＝UV＋·RP，当UV＝2 V、RP＝0时，电源可调节的电压最小，Umin＝2 V＋0＝2 V；当UV＝2 V、RP＝50 Ω时，电源可调节的电压最大，Umax＝2 V＋×50 Ω＝12 V.
24.(2021济宁模拟)如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图象如图乙所示，求：
（1）R1的电阻；
（2）滑动变阻器的最大阻值。
（3）整个电路的最大功率
【答案】解：由电路图可知，R1与R2串联，电压表V1测R1两端电压，电压表V2测R2 两端电压，电流表测电路中的电流。
（1）由图甲可知，当滑片位于A端时，接入电路中的电阻为零，电路为R1的简单电路，此时电压表V1测电源的电压（V1示数最大），电压表V2被短路（V2示数为0），此时电路中的电流最大，由图乙可知，电路中的最大电流I=1.2A，此时N点对应的电压为12V，F点对应的电压为0V，所以，MN是R1的U-I图象即电压表V1示数变化的图象，EF是R2的U-I图象即压表V2示数变化的图象，且电源的电压U=12V，
由I=U/R可得，电阻R1的阻值R1=U/I=12V/1.2=10Ω；
（2）当滑片位于B端时，接入电路中的电阻最大，电路中的电流最小，电压 表V2的示数最大，
由图乙可知，此时电路中的最小电流I′=0.4A，R2两端的最大电压U2=8V，
则滑动变阻器的最大阻值R2=U2/I’=8V/0.4A=20Ω；
（3）当滑片位于A端时，电路中的电流最大，整个电路的功率最大，
则电路的最大功率P=UI=12V×1.2A=14.4W。
答：
（1）R1的电阻为10Ω；
（2）滑动变阻器的最大阻值为20Ω；
（3）整个电路的最大功率为14.4W。
