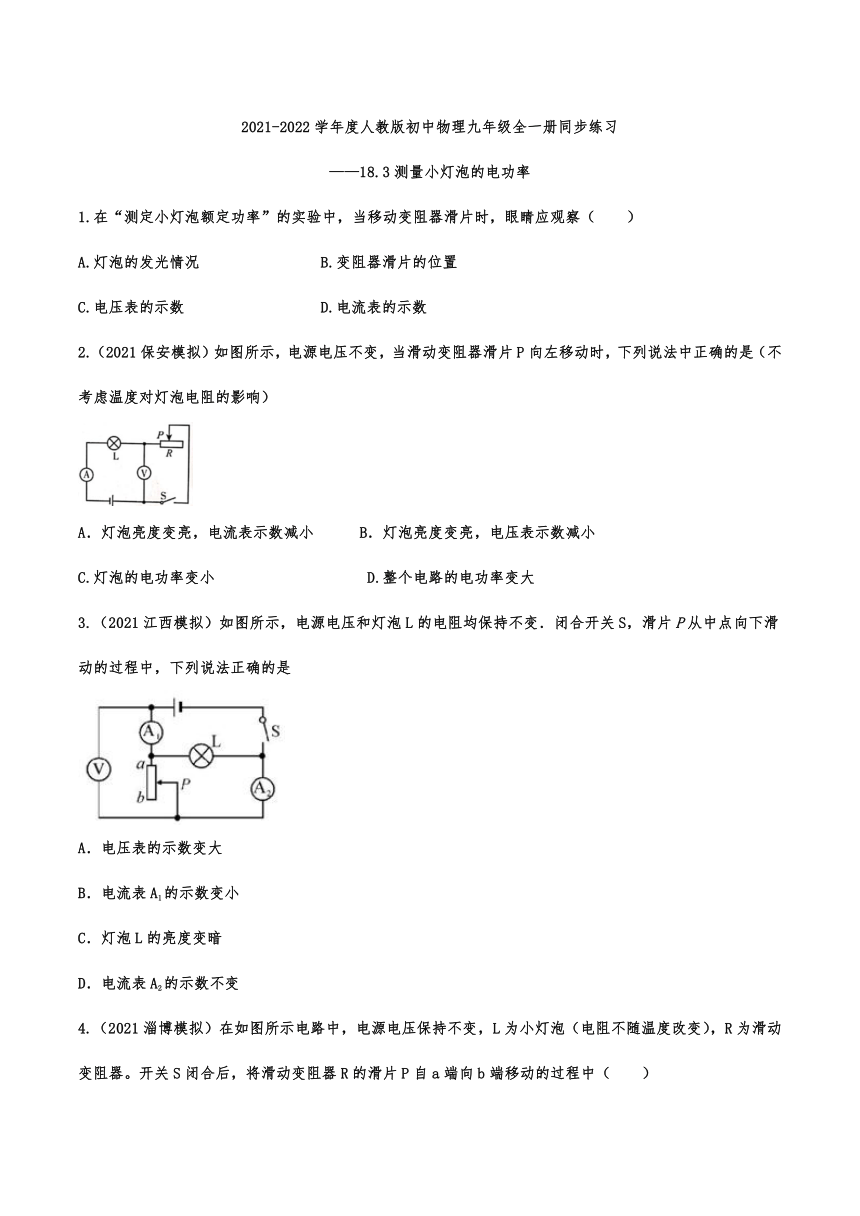

2021-2022学年度人教版初中物理九年级全一册同步练习
——18.3测量小灯泡的电功率
1.在“测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
2.（2021保安模拟）如图所示，电源电压不变，当滑动变阻器滑片P向左移动时，下列说法中正确的是（不考虑温度对灯泡电阻的影响）
A．灯泡亮度变亮，电流表示数减小 B．灯泡亮度变亮，电压表示数减小
C.灯泡的电功率变小 D.整个电路的电功率变大
3.（2021江西模拟）如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是
A．电压表的示数变大
B．电流表A1的示数变小
C．灯泡L的亮度变暗
D．电流表A2的示数不变

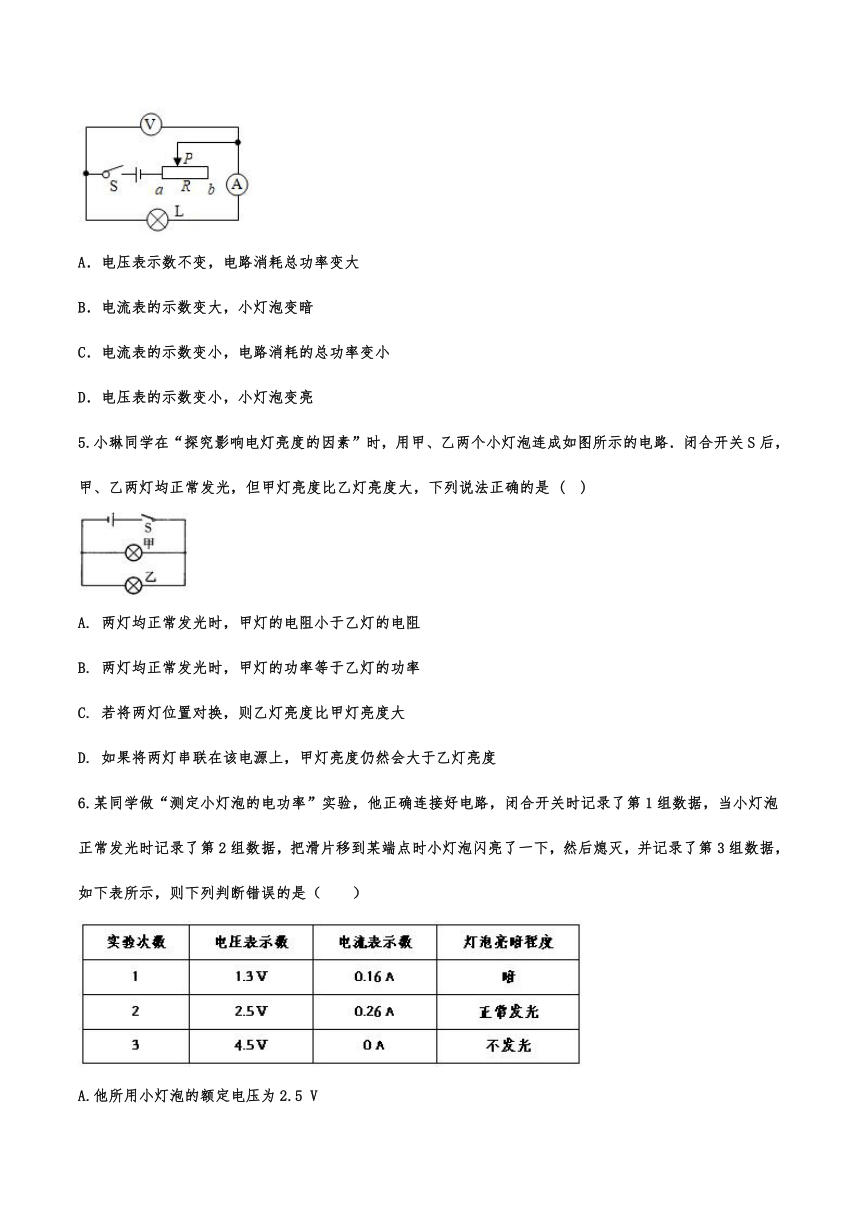

4.（2021淄博模拟）在如图所示电路中，电源电压保持不变，L为小灯泡（电阻不随温度改变），R为滑动变阻器。开关S闭合后，将滑动变阻器R的滑片P自a端向b端移动的过程中（　　）
A．电压表示数不变，电路消耗总功率变大
B．电流表的示数变大，小灯泡变暗
C．电流表的示数变小，电路消耗的总功率变小
D．电压表的示数变小，小灯泡变亮
5.小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大，下列说法正确的是 ( )
A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B. 两灯均正常发光时，甲灯的功率等于乙灯的功率
C. 若将两灯位置对换，则乙灯亮度比甲灯亮度大
D. 如果将两灯串联在该电源上，甲灯亮度仍然会大于乙灯亮度
6.某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（　　）

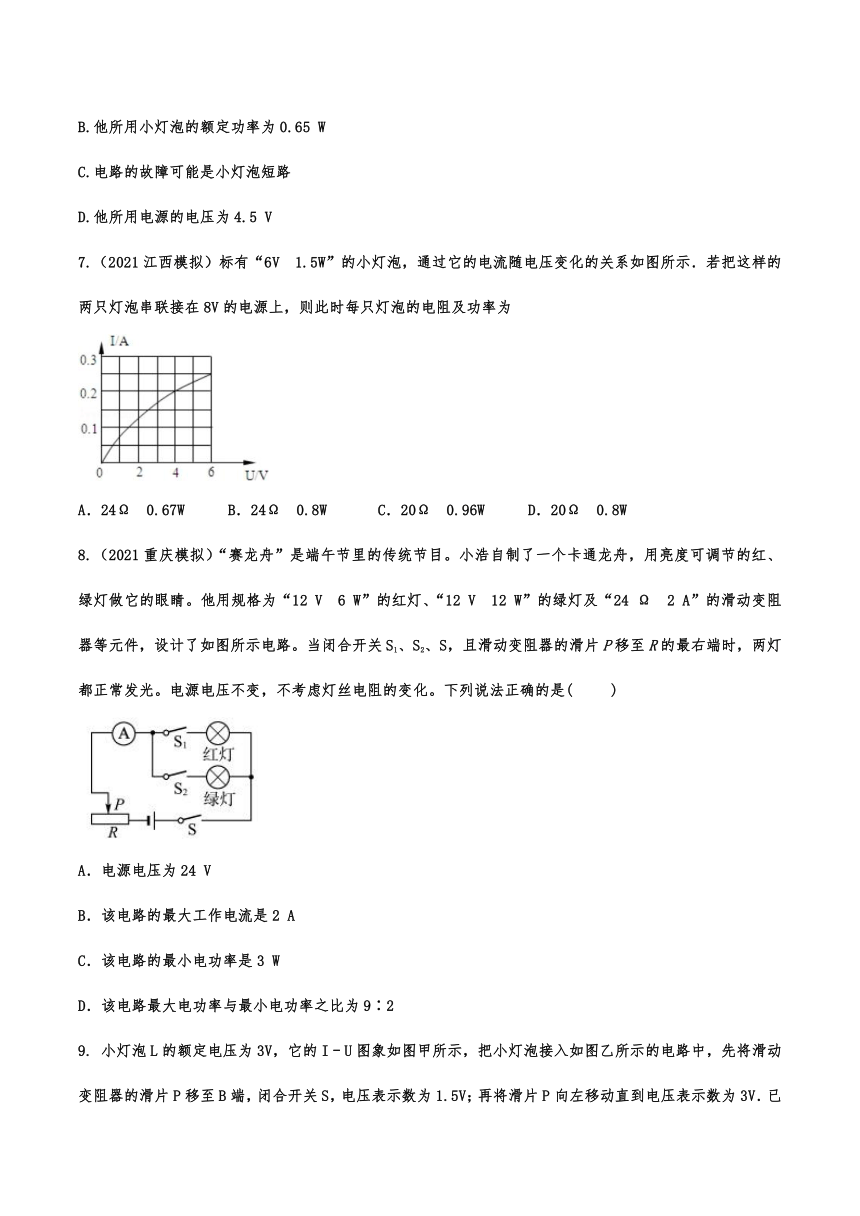

A.他所用小灯泡的额定电压为2.5 V
B.他所用小灯泡的额定功率为0.65 W
C.电路的故障可能是小灯泡短路
D.他所用电源的电压为4.5 V
7.（2021江西模拟）标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为
A．24Ω 0.67W B．24Ω 0.8W C．20Ω 0.96W D．20Ω 0.8W
8.（2021重庆模拟）“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12 V　6 W”的红灯、“12 V　12 W”的绿灯及“24 Ω　2 A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )
A．电源电压为24 V
B．该电路的最大工作电流是2 A
C．该电路的最小电功率是3 W
D．该电路最大电功率与最小电功率之比为9∶2

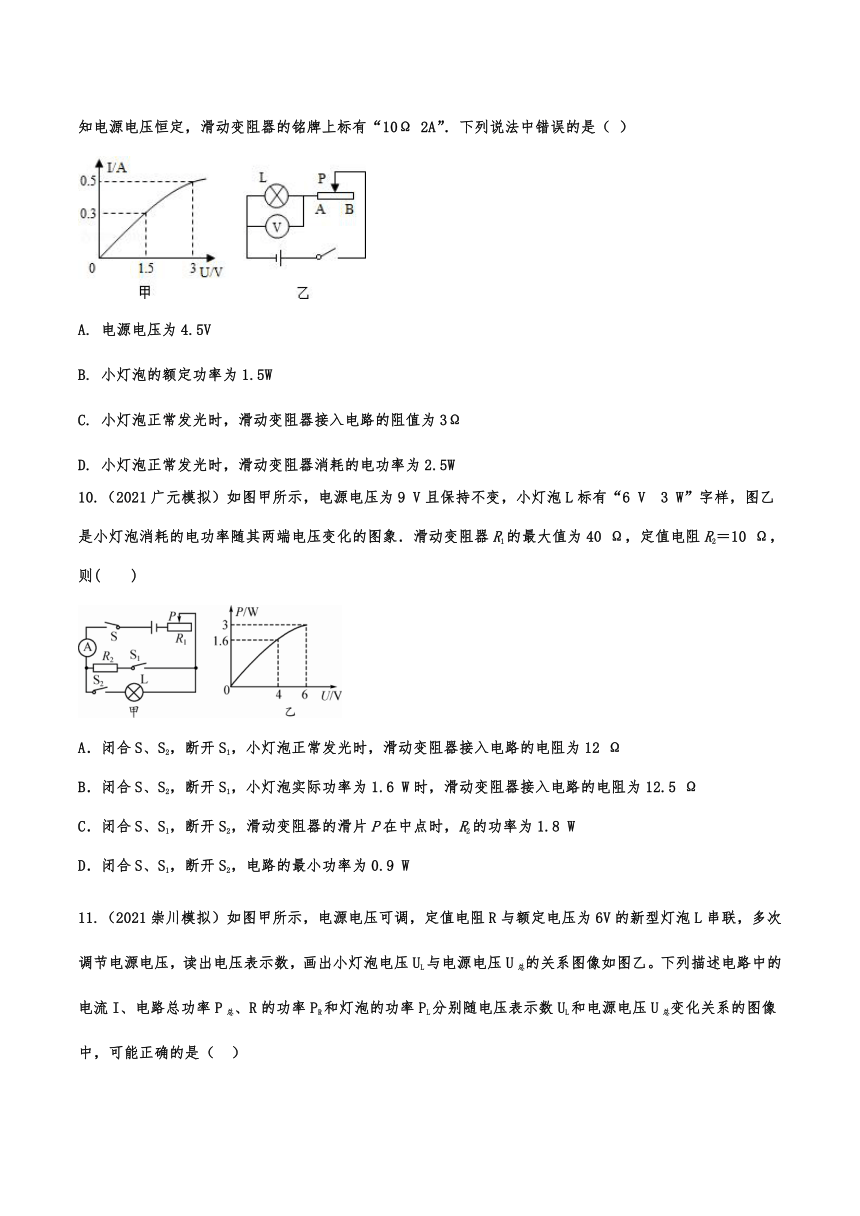

9. 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
10.（2021广元模拟）如图甲所示，电源电压为9 V且保持不变，小灯泡L标有“6 V　3 W”字样，图乙是小灯泡消耗的电功率随其两端电压变化的图象．滑动变阻器R1的最大值为40 Ω，定值电阻R2＝10 Ω，则(　　)
A．闭合S、S2，断开S1，小灯泡正常发光时，滑动变阻器接入电路的电阻为12 Ω
B．闭合S、S2，断开S1，小灯泡实际功率为1.6 W时，滑动变阻器接入电路的电阻为12.5 Ω
C．闭合S、S1，断开S2，滑动变阻器的滑片P在中点时，R2的功率为1.8 W
D．闭合S、S1，断开S2，电路的最小功率为0.9 W

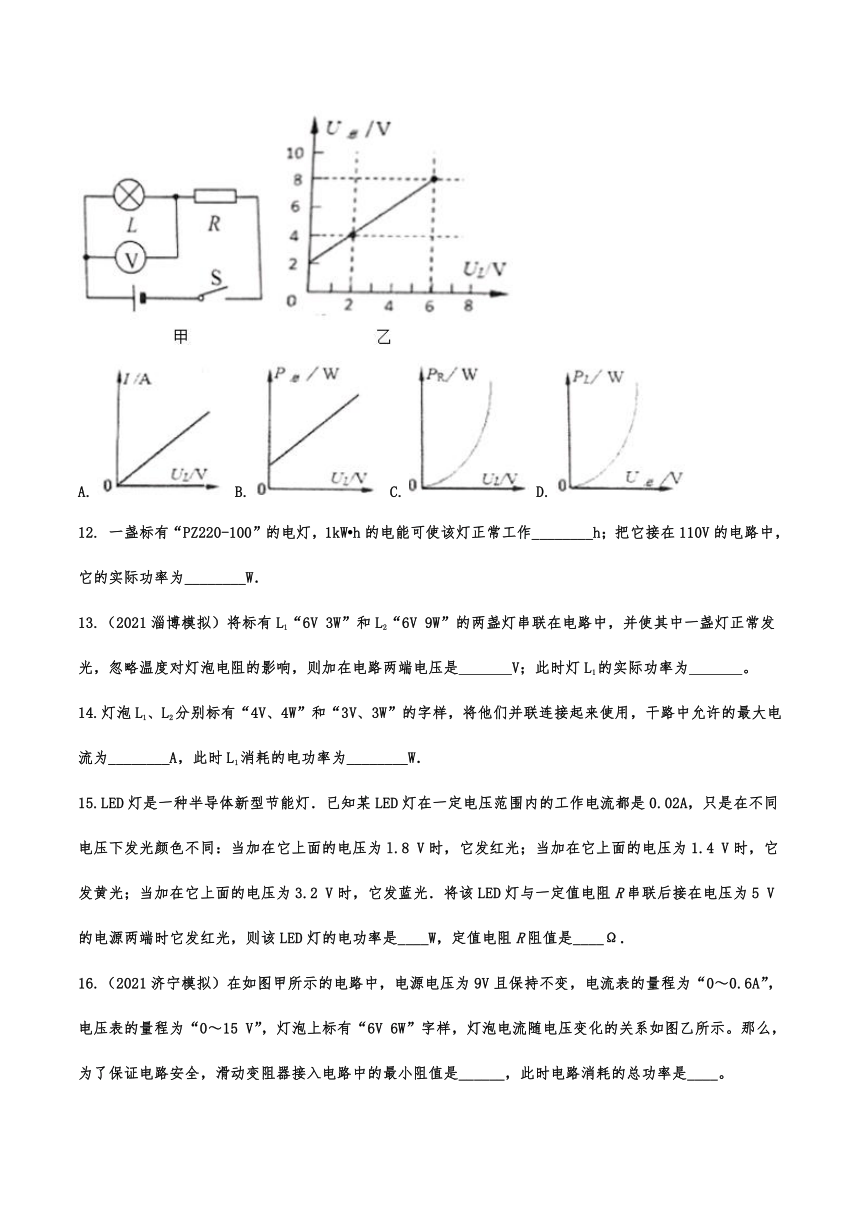

11.（2021崇川模拟）如图甲所示，电源电压可调，定值电阻R与额定电压为6V的新型灯泡L串联，多次调节电源电压，读出电压表示数，画出小灯泡电压UL与电源电压U总的关系图像如图乙。下列描述电路中的电流I、电路总功率P总、R的功率PR和灯泡的功率PL分别随电压表示数UL和电源电压U总变化关系的图像中，可能正确的是（ ）
A. B. C. D.
12. 一盏标有“PZ220-100”的电灯，1kW h的电能可使该灯正常工作________h；把它接在110V的电路中，它的实际功率为________W．
13.（2021淄博模拟）将标有L1“6V 3W”和L2“6V 9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，忽略温度对灯泡电阻的影响，则加在电路两端电压是　 　V；此时灯L1的实际功率为　 　。
14.灯泡L1、L2分别标有“4V、4W”和“3V、3W”的字样，将他们并联连接起来使用，干路中允许的最大电流为________A，此时L1消耗的电功率为________W．
15.LED灯是一种半导体新型节能灯．已知某LED灯在一定电压范围内的工作电流都是0.02A，只是在不同电压下发光颜色不同：当加在它上面的电压为l.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光．将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是____W，定值电阻R阻值是____Ω．
16.（2021济宁模拟）在如图甲所示的电路中，电源电压为9V且保持不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15 V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化的关系如图乙所示。那么，为了保证电路安全，滑动变阻器接入电路中的最小阻值是______，此时电路消耗的总功率是____。
17.（2021广元模拟）如图所示，电源电压为6 V，R为“30 Ω　0.25 A”的滑动变阻器，R1为“10 Ω　0.3 A”的定值电阻，R2为“20 Ω　0.4 A”的定值电阻，电压表量程为0～3 V．闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10 Ω，此时电路消耗的电功率为________W．断开S1，闭合S2、S3，调节R，使电压表的示数为1 V，则R接入电路的阻值为________Ω.闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为________________．
18.（2021广华中学模拟）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。
（1）他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；
A.拧紧开关两端的接线柱
B.拧紧小灯泡和它两端的接线柱
（2）他测量小灯泡额定功率的实验原理是________(填公式)，图甲中________(填仪器名称)的量程选择不合理；
（3）排除故障后，正确连接电路 使小灯泡正常发光，电压表示数如图乙所示为________V，小灯泡的额定功率为________W；
（4）小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只己知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1 ， 开关S2连接b，移动滑动变阻器的滑片，使电流表示数为________；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1 ， 读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额=________(用字母表示)
19.（2021江西模拟）测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A )、电压表(0～3V 0～15V)、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是___________。
A．检查灯泡是否断路 　　B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A．小灯泡的额定功率为____W，小灯泡正常发光的电阻为_____Ω。
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)
20.（2021广元模拟）如图所示，图甲是测量额定电压为2.5 V的小灯泡电功率的实验电路图．
(1)请用笔画线代替导线在图乙中完成实物电路的连接．
(2)闭合开关前，需将滑动变阻器的滑片移到最________(选填“左”或“右”)端．
(3)闭合开关，调节滑动变阻器，改变小灯泡两端电压，同时读出通过小灯泡的电流，记录下每次电压和电流的测量值，并依据记录的实验数据，以电压为横坐标，电流为纵坐标，建立直角坐标系，用描点法得到小灯泡的I－U图象如图丙所示，该图象不是一条直线的原因是______________________________________________________________．
(4)该小灯泡正常发光时的电流为0.48 A，则其额定功率为________．
21. （2021宜兴外国语学校模拟）现在各种光色的LED在家庭照明、交通信号灯和大面积显示屏等领域得到了广泛应用，产生了很好的经济效益和社会效益。小明想测算LED灯正常发光时的功率，他将10个相同的LED灯（额定电压2.5V）焊接在一块电路板上，制作了一个简易LED灯组，用两节干电池做电源。
（1）要比较准确地完成探究，焊接在电路板上的10个LED灯应该是_____（选填“串联”或“并联”）关系；
（2）小明将LED灯组连入如图甲所示的电路，闭合开关后发现LED灯均不亮，经检查发现电路中有一根导线连接错误，这根连接错误的导线编号是_____。请你在连接错误的导线上画“×”并用笔画线代替导线将电路连接正确；
（3）消除故障后，滑片P滑到图示位置时电压表示数如图乙所示；为使LED灯组正常发光，应将滑片向_____（选填“a”、“b”）端移动；
（4）滑动滑片P使电压表示数U=2.5V时LED灯组正常发光，电流表示数如图丙所示，则流
过每个LED灯的电流=_____A，每个LED灯正常发光时的电阻=_____Ω；
（5）电路板上AB间的总电阻R=_____Ω，该LED灯组正常发光时的总功率P=_____W。
22.（2021重庆模拟）在“测量额定电压为2.5 V的小灯泡的电功率”的实验中：
　　
(1)用笔画线代替导线，将图甲补充完整。
(2)正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡________。
(3)排除故障后，移动滑片至某一位置时电压表的示数为2.2 V，为使小灯泡正常发光，应将滑片向______(选填“左”或“右”)移动。
(4)当电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定电流为__________A，额定功率为____________W。
(5)如表记录了部分实验数据。分析数据可知，小灯泡的电阻随电压的增大而________(选填“增大”“减小”或“不变”)。
(6)若将小灯泡换成阻值为5 Ω的定值电阻，利用本实验器材还能完成下列哪个实验______(选填序号)。
A．探究电流与电阻的关系
B．探究电流与电压的关系
23.(2021广西模拟)在“测量小灯泡的功率”的实验中。
(1)小明设计了如图甲所示的电路图，按照电路图，已完成部分实物电路连接(如图乙所示)。根据图乙中的信息，电压表量程应选0～____ V；若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的_____(选填“A”“B”“C”或“D”)接线柱相连。
(2)正确连接好电路，闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是______。排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需______。
(3)观察小灯泡在不同电压下的亮度，读出电压表、电流表示数，实验记录见下表：
①表格可知：该小灯泡额定电压为_____V。
②当小灯泡两端电压为3 V时，小灯泡偏亮，小明担心灯丝会烧断，于是立即断开开关，未读取电流表示数。同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为______A，小灯泡的实际功率为__W。
(4)本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为_____同学的观点是错误的，理由是：___。
24.（2021保安模拟）小明在“测量小灯泡的电功率”的实验中，已知电源电压6V恒定不变，小灯泡的额定电压为2.5V：
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是__________。（填字母）
A．开关短路B.灯泡短路C．电压表断路D.灯泡接触不良
（3）排除故障后再次闭合开关，移动滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为__________W。
（4）现有甲（10 2A）、乙（20 1A）和丙（50 0.2A）三个规格的滑动变阻器，为了实验的顺利进行，小明应在其中选择__________接入电路。（填序号）
（5）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Q、10、15的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为__________V不变。
②小红在完成上述实验后，还想更换50的定值电阻继续进行此实验，你认为这方法__________（“可行”或“不可行”），原因是__________。
25.（2021资阳模拟）在“测量小灯泡电功率”的实验中，电源电压恒为6 V，小灯泡的额定电压为2.5 V，正常发光时灯丝电阻约为10 Ω，所用滑动变阻器的最大阻值为40 Ω.
(1)请用笔画线代替导线在图甲中完成实物电路的连接．
(2)同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是____________(选填“小灯泡断路”“小灯泡短路”或“滑动变阻器断路”)．
(3)某次实验中，同学们看到电压表示数为1.8 V，要使小灯泡正常发光，应向________(选填“A”或“B”)端移动滑动变阻器的滑片，同时眼睛应注意观察________(选填“电流表”或“电压表”)的示数．当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是________W.
(4)某同学还想探究电流与________的关系，于是将图甲中的小灯泡换成定值电阻R，并使电压表的示数始终保持2 V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于_____Ω.
26.(2021济宁模拟)小康同学做“测量小灯泡电功率”的实验，小灯泡标有“2.5V”字样，电源由4节新干电池组成。
（1）请用笔画线代替导线将甲图中未完成的实物电路连接完整；
（2）闭合开关后，小灯泡立即发出耀眼的光，小康在操作过程中的不当之处是：_____
（3）纠正错误后，继续进行实验：闭合开关后，移动滑片P至某一位置，电压表的示数如图乙所示，其示数为______V，为了让小灯泡正常发光，小康应该将变阻器滑片向____（选填“左”或“右”）移动。
27.（2021眉山模拟）在“测量小灯泡的额定功率”实验中，小芳选用了标有“2.5 V”字样的小灯泡，电源为两节新干电池．
(1)请用笔画线代替导线，完成图甲中实物电路的连接．
(2)闭合开关后，发现无论怎样调节滑动变阻器的滑片，小灯泡都不亮，电压表和电流表均无示数．小芳找来一根完好的导线，一端连在电源正极，另一端依次碰触接线柱A、B，发现只有碰触B时，小灯泡才发光．如果电路中只有一个元件有故障，则电路故障可能是________________________________________________________________________．
(3)故障排除后，调节滑动变阻器，记录多组数据，根据记录的实验数据绘制出小灯泡的I－U图象如图乙所示，则小灯泡的额定功率为________W.
(4)由图乙可知，小灯泡灯丝的电阻随电压的增大而________(选填“增大”“不变”或“减小”)，滑动变阻器接入电路的最大阻值为________Ω.
(5)小芳又设计了一种方案，利用阻值已知的定值电阻R0，开关S、S1和S2及现有的部分器材，也测出了小灯泡的额定功率，电路图如图丙所示．测量步骤如下：①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表示数为2.5 V；②保持滑动变阻器滑片位置不变，闭合开关S、S2，断开S1，读出电压表示数U；③小灯泡额定功率的表达式为P额＝________.
28.（2021铁岭模拟）如图所示电路中，电源电压为 4.5V保持不变，滑动变阻器 R2的最大阻值为100Ω，小灯泡L 上标有"4.5V1.35W"的字样，电流表的量程为 0～0.6A，电压表量程为 0～3V。闭合开关 S、S1、S2，滑动变阻器的滑片滑到最左端时，电流表的示数为0.45A。求∶
（1）小灯泡正常发光时的电流是多少
（2）电阻R1的阻值是多少
（3）在保证电路安全的情况下，整个电路消耗的最小电功率是多少
29.（2021眉山模拟）如图所示电路，电源电压为18 V恒定不变，小灯泡L标有“12 V　6 W”的字样，滑动变阻器的规格为“200 Ω　1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”．闭合开关，在电路安全的情况下，求：(不考虑灯丝电阻的变化)
(1)小灯泡L正常发光时的电流．
(2)滑动变阻器的电阻允许调节的范围．
(3)小灯泡消耗的最小功率．
30.（2021江西模拟）如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响）
(1)闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数；
(2)闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率；
(3)闭合开关S2、S3，断开开关S1，调节电源电压为10V时，求小灯泡L3的实际发光功率。
31.（2021广元模拟）如图所示，电源电压和小灯泡的阻值均保持不变，小灯泡L标有“4 V　1.6 W”字样，R1＝20 Ω，滑动变阻器R2允许通过的最大电流为1 A，电流表的量程为0～0.6 A，电压表的量程为0～3 V．则：
(1)只闭合开关S2时，电压表的示数为2 V，求电源电压．
(2)在不损坏各电路元件的情况下，闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3∶1，求R2的最大阻值．
(3)只闭合开关S3，求小灯泡L消耗的电功率变化范围．
2021-2022学年度人教版初中物理九年级全一册同步练习
——18.3测量小灯泡的电功率参考答案
1.在“测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
【答案】C
2.（2021保安模拟）如图所示，电源电压不变，当滑动变阻器滑片P向左移动时，下列说法中正确的是（不考虑温度对灯泡电阻的影响）
A．灯泡亮度变亮，电流表示数减小 B．灯泡亮度变亮，电压表示数减小
C.灯泡的电功率变小 D.整个电路的电功率变大
【答案】BD
3.（2021江西模拟）如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是
A．电压表的示数变大
B．电流表A1的示数变小
C．灯泡L的亮度变暗
D．电流表A2的示数不变
【答案】B
4.（2021淄博模拟）在如图所示电路中，电源电压保持不变，L为小灯泡（电阻不随温度改变），R为滑动变阻器。开关S闭合后，将滑动变阻器R的滑片P自a端向b端移动的过程中（　　）
A．电压表示数不变，电路消耗总功率变大
B．电流表的示数变大，小灯泡变暗
C．电流表的示数变小，电路消耗的总功率变小
D．电压表的示数变小，小灯泡变亮
【答案】C；
5.小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大，下列说法正确的是 ( )
A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B. 两灯均正常发光时，甲灯的功率等于乙灯的功率
C. 若将两灯位置对换，则乙灯亮度比甲灯亮度大
D. 如果将两灯串联在该电源上，甲灯亮度仍然会大于乙灯亮度
【答案】A
6.某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（　　）
A.他所用小灯泡的额定电压为2.5 V
B.他所用小灯泡的额定功率为0.65 W
C.电路的故障可能是小灯泡短路
D.他所用电源的电压为4.5 V
【答案】C　
7.（2021江西模拟）标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为
A．24Ω 0.67W B．24Ω 0.8W C．20Ω 0.96W D．20Ω 0.8W
【答案】D
8.（2021重庆模拟）“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12 V　6 W”的红灯、“12 V　12 W”的绿灯及“24 Ω　2 A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )
A．电源电压为24 V
B．该电路的最大工作电流是2 A
C．该电路的最小电功率是3 W
D．该电路最大电功率与最小电功率之比为9∶2
【答案】C
9. 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
【答案】D
10.（2021广元模拟）如图甲所示，电源电压为9 V且保持不变，小灯泡L标有“6 V　3 W”字样，图乙是小灯泡消耗的电功率随其两端电压变化的图象．滑动变阻器R1的最大值为40 Ω，定值电阻R2＝10 Ω，则(　　)
A．闭合S、S2，断开S1，小灯泡正常发光时，滑动变阻器接入电路的电阻为12 Ω
B．闭合S、S2，断开S1，小灯泡实际功率为1.6 W时，滑动变阻器接入电路的电阻为12.5 Ω
C．闭合S、S1，断开S2，滑动变阻器的滑片P在中点时，R2的功率为1.8 W
D．闭合S、S1，断开S2，电路的最小功率为0.9 W
【答案】B
11.（2021崇川模拟）如图甲所示，电源电压可调，定值电阻R与额定电压为6V的新型灯泡L串联，多次调节电源电压，读出电压表示数，画出小灯泡电压UL与电源电压U总的关系图像如图乙。下列描述电路中的电流I、电路总功率P总、R的功率PR和灯泡的功率PL分别随电压表示数UL和电源电压U总变化关系的图像中，可能正确的是（ ）
A. B. C. D.
【答案】 B
12. 一盏标有“PZ220-100”的电灯，1kW h的电能可使该灯正常工作________h；把它接在110V的电路中，它的实际功率为________W．
【答案】10；25
13.（2021淄博模拟）将标有L1“6V 3W”和L2“6V 9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，忽略温度对灯泡电阻的影响，则加在电路两端电压是　 　V；此时灯L1的实际功率为　 　。
【答案】8；3W；
14.灯泡L1、L2分别标有“4V、4W”和“3V、3W”的字样，将他们并联连接起来使用，干路中允许的最大电流为________A，此时L1消耗的电功率为________W．
【答案】 (1). 1.75 (2). 2.25
15.LED灯是一种半导体新型节能灯．已知某LED灯在一定电压范围内的工作电流都是0.02A，只是在不同电压下发光颜色不同：当加在它上面的电压为l.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光．将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是____W，定值电阻R阻值是____Ω．
【答案】 (1). 0.036 (2). 160
16.（2021济宁模拟）在如图甲所示的电路中，电源电压为9V且保持不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15 V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化的关系如图乙所示。那么，为了保证电路安全，滑动变阻器接入电路中的最小阻值是______，此时电路消耗的总功率是____。
【答案】11.7 5.4
17.（2021广元模拟）如图所示，电源电压为6 V，R为“30 Ω　0.25 A”的滑动变阻器，R1为“10 Ω　0.3 A”的定值电阻，R2为“20 Ω　0.4 A”的定值电阻，电压表量程为0～3 V．闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10 Ω，此时电路消耗的电功率为________W．断开S1，闭合S2、S3，调节R，使电压表的示数为1 V，则R接入电路的阻值为________Ω.闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为________________．
【答案】1.2　6　0.45 W～1.25 W　
18.（2021广华中学模拟）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。
（1）他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；
A.拧紧开关两端的接线柱
B.拧紧小灯泡和它两端的接线柱
（2）他测量小灯泡额定功率的实验原理是________(填公式)，图甲中________(填仪器名称)的量程选择不合理；
（3）排除故障后，正确连接电路 使小灯泡正常发光，电压表示数如图乙所示为________V，小灯泡的额定功率为________W；
（4）小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只己知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1 ， 开关S2连接b，移动滑动变阻器的滑片，使电流表示数为________；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1 ， 读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额=________(用字母表示)
【答案】 （1）B （2）P=UI；电流表 （3）2.4；1.2 （4）I1；I12R0
19.（2021江西模拟）测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A )、电压表(0～3V 0～15V)、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是___________。
A．检查灯泡是否断路 　　B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A．小灯泡的额定功率为____W，小灯泡正常发光的电阻为_____Ω。
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)
【答案】 D 0.3 0.75 8.33
20.（2021广元模拟）如图所示，图甲是测量额定电压为2.5 V的小灯泡电功率的实验电路图．
(1)请用笔画线代替导线在图乙中完成实物电路的连接．
(2)闭合开关前，需将滑动变阻器的滑片移到最________(选填“左”或“右”)端．
(3)闭合开关，调节滑动变阻器，改变小灯泡两端电压，同时读出通过小灯泡的电流，记录下每次电压和电流的测量值，并依据记录的实验数据，以电压为横坐标，电流为纵坐标，建立直角坐标系，用描点法得到小灯泡的I－U图象如图丙所示，该图象不是一条直线的原因是______________________________________________________________．
(4)该小灯泡正常发光时的电流为0.48 A，则其额定功率为________．
【答案】(1)
(2)左　(3)小灯泡的电阻随温度的升高而增大
(4)1.2 W
21. （2021宜兴外国语学校模拟）现在各种光色的LED在家庭照明、交通信号灯和大面积显示屏等领域得到了广泛应用，产生了很好的经济效益和社会效益。小明想测算LED灯正常发光时的功率，他将10个相同的LED灯（额定电压2.5V）焊接在一块电路板上，制作了一个简易LED灯组，用两节干电池做电源。
（1）要比较准确地完成探究，焊接在电路板上的10个LED灯应该是_____（选填“串联”或“并联”）关系；
（2）小明将LED灯组连入如图甲所示的电路，闭合开关后发现LED灯均不亮，经检查发现电路中有一根导线连接错误，这根连接错误的导线编号是_____。请你在连接错误的导线上画“×”并用笔画线代替导线将电路连接正确；
（3）消除故障后，滑片P滑到图示位置时电压表示数如图乙所示；为使LED灯组正常发光，应将滑片向_____（选填“a”、“b”）端移动；
（4）滑动滑片P使电压表示数U=2.5V时LED灯组正常发光，电流表示数如图丙所示，则流
过每个LED灯的电流=_____A，每个LED灯正常发光时的电阻=_____Ω；
（5）电路板上AB间的总电阻R=_____Ω，该LED灯组正常发光时的总功率P=_____W。
【答案】
（1）并联；（2）④；如图；（3）a；（4）0.02；125；12.5；0.5
22.（2021重庆模拟）在“测量额定电压为2.5 V的小灯泡的电功率”的实验中：
　　
(1)用笔画线代替导线，将图甲补充完整。
(2)正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡________。
(3)排除故障后，移动滑片至某一位置时电压表的示数为2.2 V，为使小灯泡正常发光，应将滑片向______(选填“左”或“右”)移动。
(4)当电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定电流为__________A，额定功率为____________W。
(5)如表记录了部分实验数据。分析数据可知，小灯泡的电阻随电压的增大而________(选填“增大”“减小”或“不变”)。
(6)若将小灯泡换成阻值为5 Ω的定值电阻，利用本实验器材还能完成下列哪个实验______(选填序号)。
A．探究电流与电阻的关系
B．探究电流与电压的关系
【答案】(1)如图所示
(2)断路　(3)左　(4)0.3　0.75　(5)增大　(6)B
23.(2021广西模拟)在“测量小灯泡的功率”的实验中。
(1)小明设计了如图甲所示的电路图，按照电路图，已完成部分实物电路连接(如图乙所示)。根据图乙中的信息，电压表量程应选0～____ V；若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的_____(选填“A”“B”“C”或“D”)接线柱相连。
(2)正确连接好电路，闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是______。排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需______。
(3)观察小灯泡在不同电压下的亮度，读出电压表、电流表示数，实验记录见下表：
①表格可知：该小灯泡额定电压为_____V。
②当小灯泡两端电压为3 V时，小灯泡偏亮，小明担心灯丝会烧断，于是立即断开开关，未读取电流表示数。同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为______A，小灯泡的实际功率为__W。
(4)本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为_____同学的观点是错误的，理由是：___。
【答案】3 A 小灯泡断路 向左移动滑片 2.5 0.22 0.66 小华 灯丝电阻随温度升高而变化，无法控制导体的电阻一定
24.（2021保安模拟）小明在“测量小灯泡的电功率”的实验中，已知电源电压6V恒定不变，小灯泡的额定电压为2.5V：
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是__________。（填字母）
A．开关短路B.灯泡短路C．电压表断路D.灯泡接触不良
（3）排除故障后再次闭合开关，移动滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为__________W。
（4）现有甲（10 2A）、乙（20 1A）和丙（50 0.2A）三个规格的滑动变阻器，为了实验的顺利进行，小明应在其中选择__________接入电路。（填序号）
（5）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Q、10、15的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为__________V不变。
②小红在完成上述实验后，还想更换50的定值电阻继续进行此实验，你认为这方法__________（“可行”或“不可行”），原因是__________。
【答案】（1）如图
（2）D
（3）0.75
（4）乙
（5）①3
②不可行 无法控制定值电阻两端电压为3V（其他答案合理即给分）
25.（2021资阳模拟）在“测量小灯泡电功率”的实验中，电源电压恒为6 V，小灯泡的额定电压为2.5 V，正常发光时灯丝电阻约为10 Ω，所用滑动变阻器的最大阻值为40 Ω.
(1)请用笔画线代替导线在图甲中完成实物电路的连接．
(2)同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是____________(选填“小灯泡断路”“小灯泡短路”或“滑动变阻器断路”)．
(3)某次实验中，同学们看到电压表示数为1.8 V，要使小灯泡正常发光，应向________(选填“A”或“B”)端移动滑动变阻器的滑片，同时眼睛应注意观察________(选填“电流表”或“电压表”)的示数．当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是________W.
(4)某同学还想探究电流与________的关系，于是将图甲中的小灯泡换成定值电阻R，并使电压表的示数始终保持2 V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于_____Ω.
【答案】(1)
(2)小灯泡断路　(3)A　电压表　0.6　(4)电阻　20　
26.(2021济宁模拟)小康同学做“测量小灯泡电功率”的实验，小灯泡标有“2.5V”字样，电源由4节新干电池组成。
（1）请用笔画线代替导线将甲图中未完成的实物电路连接完整；
（2）闭合开关后，小灯泡立即发出耀眼的光，小康在操作过程中的不当之处是：_____
（3）纠正错误后，继续进行实验：闭合开关后，移动滑片P至某一位置，电压表的示数如图乙所示，其示数为______V，为了让小灯泡正常发光，小康应该将变阻器滑片向____（选填“左”或“右”）移动。
【答案】（1）如图所示
（2）连接电路的过程中，没有将滑动变阻器接入电路阻值调到最大 （3）2.3 左
27.（2021眉山模拟）在“测量小灯泡的额定功率”实验中，小芳选用了标有“2.5 V”字样的小灯泡，电源为两节新干电池．
(1)请用笔画线代替导线，完成图甲中实物电路的连接．
(2)闭合开关后，发现无论怎样调节滑动变阻器的滑片，小灯泡都不亮，电压表和电流表均无示数．小芳找来一根完好的导线，一端连在电源正极，另一端依次碰触接线柱A、B，发现只有碰触B时，小灯泡才发光．如果电路中只有一个元件有故障，则电路故障可能是________________________________________________________________________．
(3)故障排除后，调节滑动变阻器，记录多组数据，根据记录的实验数据绘制出小灯泡的I－U图象如图乙所示，则小灯泡的额定功率为________W.
(4)由图乙可知，小灯泡灯丝的电阻随电压的增大而________(选填“增大”“不变”或“减小”)，滑动变阻器接入电路的最大阻值为________Ω.
(5)小芳又设计了一种方案，利用阻值已知的定值电阻R0，开关S、S1和S2及现有的部分器材，也测出了小灯泡的额定功率，电路图如图丙所示．测量步骤如下：①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表示数为2.5 V；②保持滑动变阻器滑片位置不变，闭合开关S、S2，断开S1，读出电压表示数U；③小灯泡额定功率的表达式为P额＝________.
【答案】(1)
(2)滑动变阻器断路　(3)0.75　(4)增大　25
(5)③2.5 V×
28.（2021铁岭模拟）如图所示电路中，电源电压为 4.5V保持不变，滑动变阻器 R2的最大阻值为100Ω，小灯泡L 上标有"4.5V1.35W"的字样，电流表的量程为 0～0.6A，电压表量程为 0～3V。闭合开关 S、S1、S2，滑动变阻器的滑片滑到最左端时，电流表的示数为0.45A。求∶
（1）小灯泡正常发光时的电流是多少
（2）电阻R1的阻值是多少
（3）在保证电路安全的情况下，整个电路消耗的最小电功率是多少
【答案】
29.（2021眉山模拟）如图所示电路，电源电压为18 V恒定不变，小灯泡L标有“12 V　6 W”的字样，滑动变阻器的规格为“200 Ω　1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”．闭合开关，在电路安全的情况下，求：(不考虑灯丝电阻的变化)
(1)小灯泡L正常发光时的电流．
(2)滑动变阻器的电阻允许调节的范围．
(3)小灯泡消耗的最小功率．
【答案】(1)由P＝UI可知，小灯泡L正常发光时的电流I额＝＝＝0.5 A．　(2)由题图可知，小灯泡L和滑动变阻器串联，电压表测滑动变阻器两端的电压．因串联电路中各处的电流相等，且电流表的量程为0～0.6 A，小灯泡L正常发光时的电流为0.5 A，滑动变阻器允许通过的最大电流为1 A，所以电路中的最大电流I大＝0.5 A，此时滑动变阻器接入电路中的电阻最小．由I＝可得，电路中的总电阻和小灯泡的电阻分别为R总＝＝＝36 Ω，RL＝＝＝24 Ω.因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值R小＝R总－RL＝36 Ω－24 Ω＝12 Ω.当电压表的示数UR＝15 V时，滑动变阻器接入电路中的电阻最大．因串联电路中总电压等于各分电压之和，所以此时小灯泡两端的电压UL＝U－UR＝18 V－15 V＝3 V，电路中的最小电流I小＝＝＝ A，则滑动变阻器接入电路中的最大阻值R大＝＝＝120 Ω，所以滑动变阻器接入电路的阻值在12 Ω～120 Ω的范围时才能保证电路的安全．　(3)当小灯泡两端的电压最小，即UL＝3 V时，小灯泡消耗的功率最小，为PL小＝ULI小＝3 V×A＝0.375 W.
30.（2021江西模拟）如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响）
(1)闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数；
(2)闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率；
(3)闭合开关S2、S3，断开开关S1，调节电源电压为10V时，求小灯泡L3的实际发光功率。
【答案】（1）3A；（2）24W；（3）0
31.（2021广元模拟）如图所示，电源电压和小灯泡的阻值均保持不变，小灯泡L标有“4 V　1.6 W”字样，R1＝20 Ω，滑动变阻器R2允许通过的最大电流为1 A，电流表的量程为0～0.6 A，电压表的量程为0～3 V．则：
(1)只闭合开关S2时，电压表的示数为2 V，求电源电压．
(2)在不损坏各电路元件的情况下，闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3∶1，求R2的最大阻值．
(3)只闭合开关S3，求小灯泡L消耗的电功率变化范围．
【答案】(1)由P＝可得，小灯泡的阻值RL＝＝＝10 Ω；只闭合开关S2时，L与R1串联，电压表测L两端的电压，因串联电路中各处的电流相等，由欧姆定律可得，此时电路中的电流I＝IL＝＝＝0.2 A；由串联电路的电阻特点和欧姆定律可得，电源的电压U＝I(RL＋R1)＝0.2 A×(10 Ω＋20 Ω)＝6 V．　(2)闭合所有开关时，R1与R2并联，电流表测通过R2的电流，当滑动变阻器接入电路中的电阻最大时，其消耗的电功率最小，因并联电路中各支路两端的电压相等，所以滑动变阻器R2消耗的最小功率P2小＝；因滑动变阻器R2允许通过的最大电流为1 A，电流表的量程为0～0.6 A，所以通过滑动变阻器的最大电流I2大＝0.6 A，则滑动变阻器R2消耗的最大功率P2大＝UI2大；由题知，滑动变阻器R2消耗的最大功率和最小功率之比为3∶1，所以＝＝，由此可得R2＝＝＝30 Ω.　(3)只闭合开关S3时，L与R2串联，电压表测L两端的电压，当电压表的示数最大时，即UL′＝3 V时，电路中的电流I1＝＝＝0.3 A，因串联电路中各处的电流相等，且电流表的量程为0～0.6 A，所以，电路中的最大电流为0.3 A，则小灯泡RL消耗的最大电功率PL大＝IRL＝(0.3 A)2×10 Ω＝0.9 W；当滑动变阻器接入电路中的阻值最大时，L消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以电路中的最小电流I2＝＝＝0.15 A，所以小灯泡L消耗的电功率PL小＝IRL＝(0.15 A)2×10 Ω＝0.225 W，所以小灯泡L消耗的电功率变化范围是0.225 W～0.9 W.
