17.4 欧姆定律在串、并联电路中的应用
一、单选题

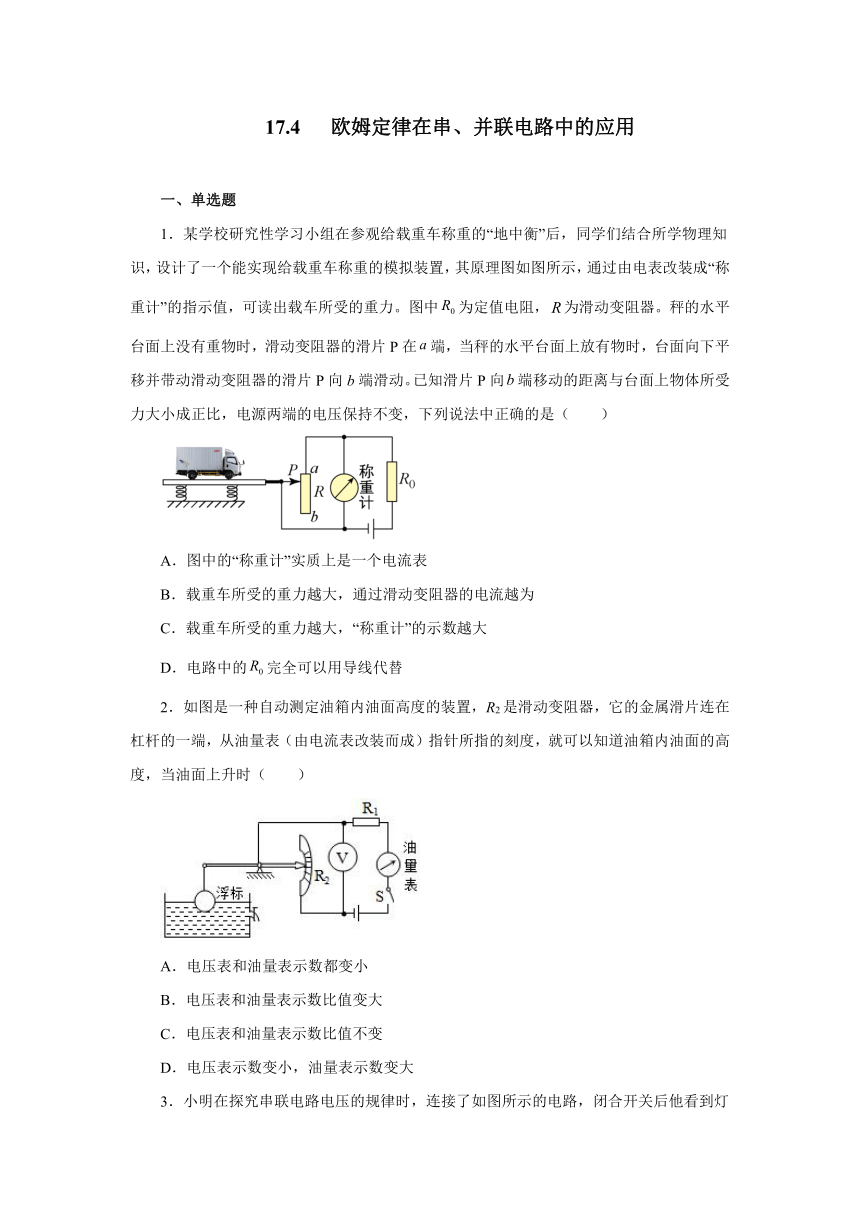

1．某学校研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学物理知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载车所受的重力。图中为定值电阻，为滑动变阻器。秤的水平台面上没有重物时，滑动变阻器的滑片P在端，当秤的水平台面上放有物时，台面向下平移并带动滑动变阻器的滑片P向b端滑动。已知滑片P向端移动的距离与台面上物体所受力大小成正比，电源两端的电压保持不变，下列说法中正确的是（　　）
A．图中的“称重计”实质上是一个电流表
B．载重车所受的重力越大，通过滑动变阻器的电流越为
C．载重车所受的重力越大，“称重计”的示数越大
D．电路中的完全可以用导线代替
2．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（　　）
A．电压表和油量表示数都变小
B．电压表和油量表示数比值变大
C．电压表和油量表示数比值不变
D．电压表示数变小，油量表示数变大

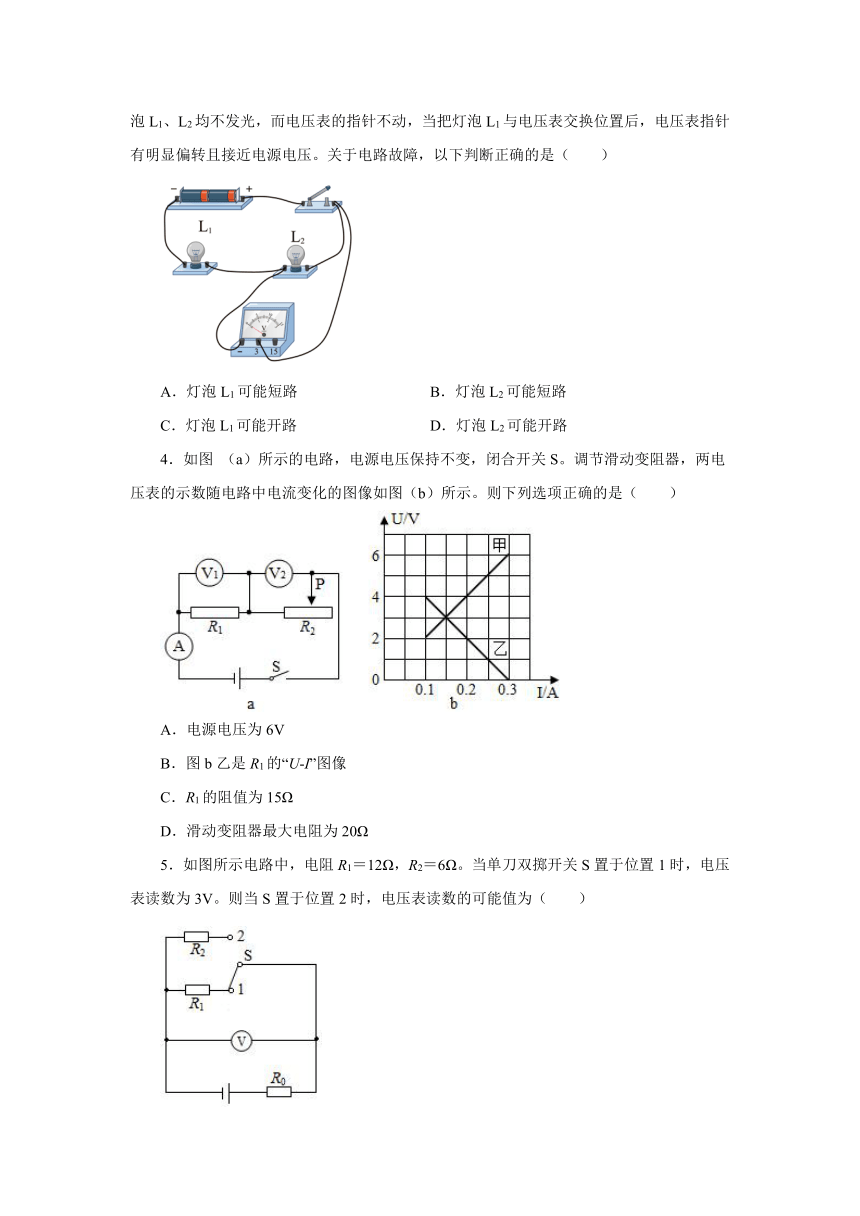

3．小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（　　）
A．灯泡L1可能短路 B．灯泡L2可能短路
C．灯泡L1可能开路 D．灯泡L2可能开路
4．如图 （a）所示的电路，电源电压保持不变，闭合开关S。调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图（b）所示。则下列选项正确的是（　　）
A．电源电压为6V
B．图b乙是R1的“U-I”图像
C．R1的阻值为15Ω
D．滑动变阻器最大电阻为20Ω
5．如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（　　）
A．1V B．2V C．3V D．4V

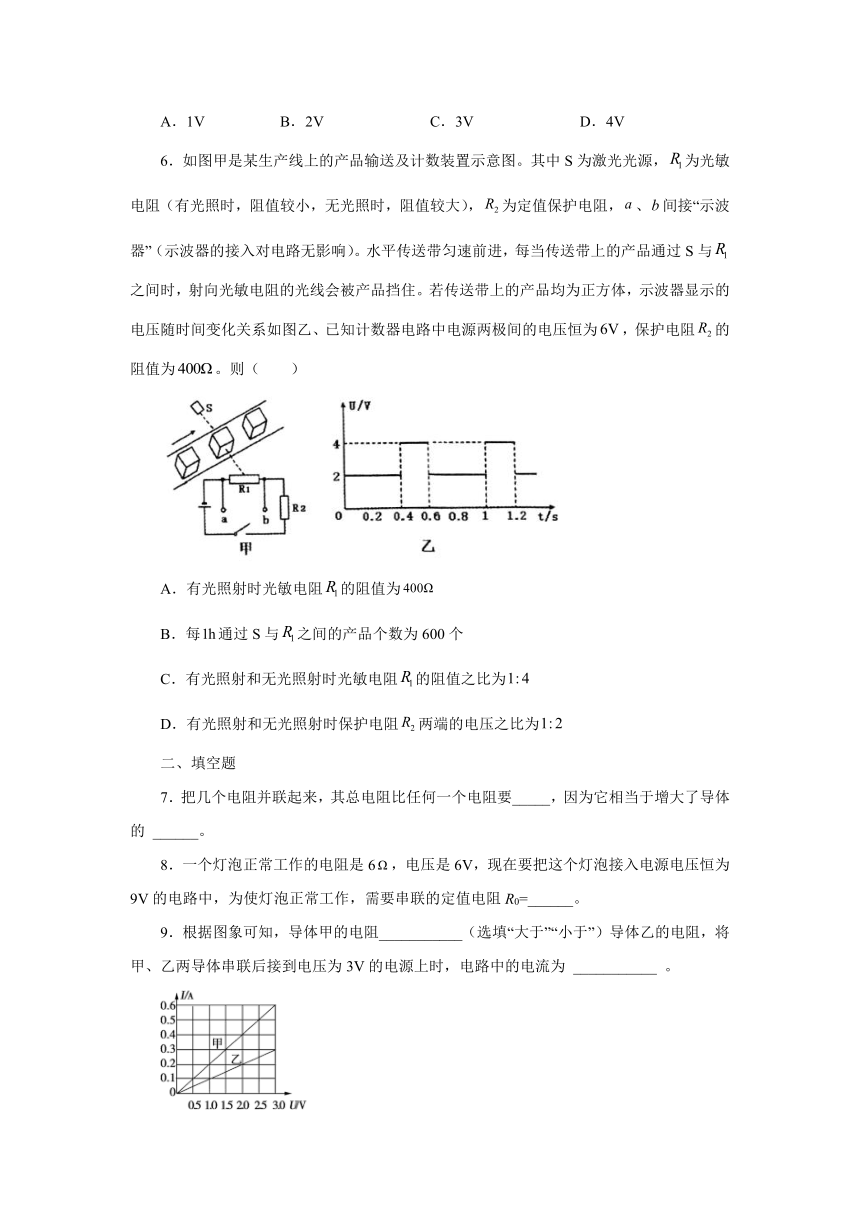

6．如图甲是某生产线上的产品输送及计数装置示意图。其中S为激光光源，为光敏电阻（有光照时，阻值较小，无光照时，阻值较大），为定值保护电阻，、间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品均为正方体，示波器显示的电压随时间变化关系如图乙、已知计数器电路中电源两极间的电压恒为，保护电阻的阻值为。则（　　）
A．有光照射时光敏电阻的阻值为
B．每通过S与之间的产品个数为600个
C．有光照射和无光照射时光敏电阻的阻值之比为
D．有光照射和无光照射时保护电阻两端的电压之比为
二、填空题
7．把几个电阻并联起来，其总电阻比任何一个电阻要_____，因为它相当于增大了导体的 ______。
8．一个灯泡正常工作的电阻是6，电压是6V，现在要把这个灯泡接入电源电压恒为9V的电路中，为使灯泡正常工作，需要串联的定值电阻R0=______。
9．根据图象可知，导体甲的电阻___________（选填“大于”“小于”）导体乙的电阻，将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为 ___________ 。

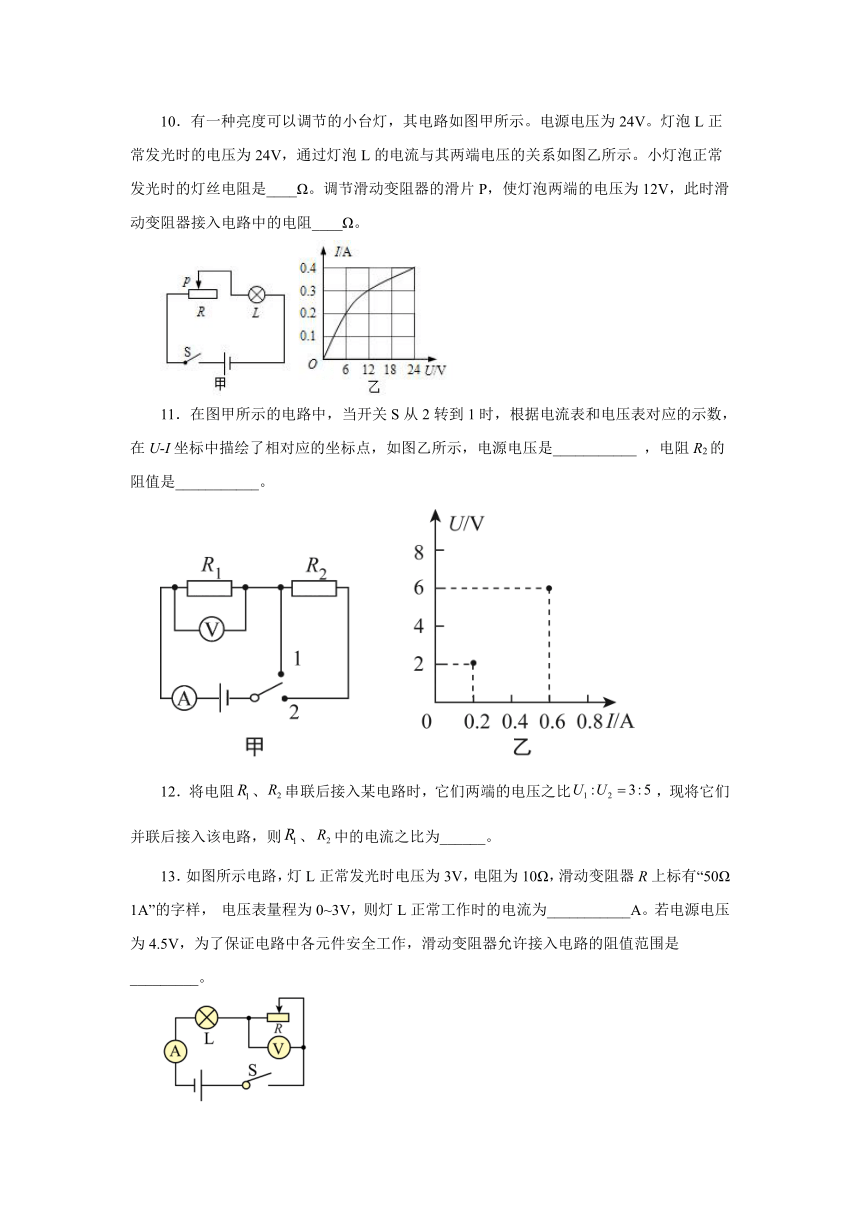

10．有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为24V。灯泡L正常发光时的电压为24V，通过灯泡L的电流与其两端电压的关系如图乙所示。小灯泡正常发光时的灯丝电阻是____Ω。调节滑动变阻器的滑片P，使灯泡两端的电压为12V，此时滑动变阻器接入电路中的电阻____Ω。
11．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是___________ ，电阻R2的阻值是___________。
12．将电阻、串联后接入某电路时，它们两端的电压之比，现将它们并联后接入该电路，则、中的电流之比为______。
13．如图所示电路，灯L正常发光时电压为3V，电阻为10Ω，滑动变阻器R上标有“50Ω 1A”的字样， 电压表量程为0~3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。
三、实验题
14．在“伏安法测电阻”的实验中，电源电压恒定不变．某同学连接了如图甲所示部分电路．
（1）用笔画线代替导线完成图甲电路连接；
（2）电路连接后，闭合开关前，滑动变阻器的滑片应该滑到_________ （选填“左”或“右”）端；
（3）某次测量时，电压表的示数为，电流表的示数如图乙所示，此时电阻的附值为______．
（4）某小组的同学分别读取电压表和电流表的示数为、结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻的阻值，其表达式为___________．
15．在“测量小灯泡的电阻”实验中，小灯泡的额定电压是．
（1）请你用笔画线代替导线将图所示电路连接完整．
（2）小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是______．
（3）排除故障后，继续实验，如图甲所示是小灯泡正常发光时的电流，此时灯丝的电阻为______Ω；
（4）大梦和小梦按照老师的要求，设计了如下的缺少电流表时测量小灯泡电阻的方案：
大梦：用如图乙所示电路（滑动变阻器最大阻值已知），闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻．
小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图丙所示．闭合开关，读出电压表的示数，然后计算出小灯泡的电阻．
你认为______设计的方案好，理由是____________．
四、计算题
16．如图所示的电路中，已知电阻的阻值为，假定电源电压保持不变。只闭合开关S时电流表的示数为，开关S和均闭合时电流表的示数为。求：
(1)电源电压的大小；
(2)电阻的阻值。
17．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻的阻值为，电流表的量程为0~200mA，电压表的量程为0~9V，湿敏电阻的阻值随湿度变化的关系图像如图丙所示。则在电路安全工作的前提下，请计算出：
(1)当电流表的示数为100mA时，求接入电路中的阻值；
(2)当湿度时，求电压表示数；
(3)当电压表示数为6V时，求湿度的值。
18．在图所示的电路中，电源电压为6伏保持不变，滑动变阻器R2为标有“20欧1.5安”、“20欧1安”和“50欧1安”字样中的某一个。闭合开关S，电流表A1的示数为0.5安。
(1)求电阻R1的阻值。
(2)将电流表A2串联接入a或b中的某一处，在电路安全工作的情况下，移动滑动变阻器R2的滑片，电流表A2示数的最大值为1.5安、最小值为0.8安。请写出电流表A2接入的位置及滑动变阻器的规格并说明理由。
参考答案
1．C
2．D
3．C
4．A
5．B
6．C
7．小 横截面积
8．
9．小于 0.2
10．60 40
11．6V 20Ω
12．5：3
13．0.3 5Ω-20Ω
14． 左 5
15． 连接电路时，开关未断开 5 大梦 详见解析
16．(1)3V；(2)
17．(1)90Ω；(2)8.4V；(3)20%
18．(1)12Ω (2)电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”
