17.2欧姆定律同步测试 2021—2022学年人教版九年级物理全一册 （含答案）

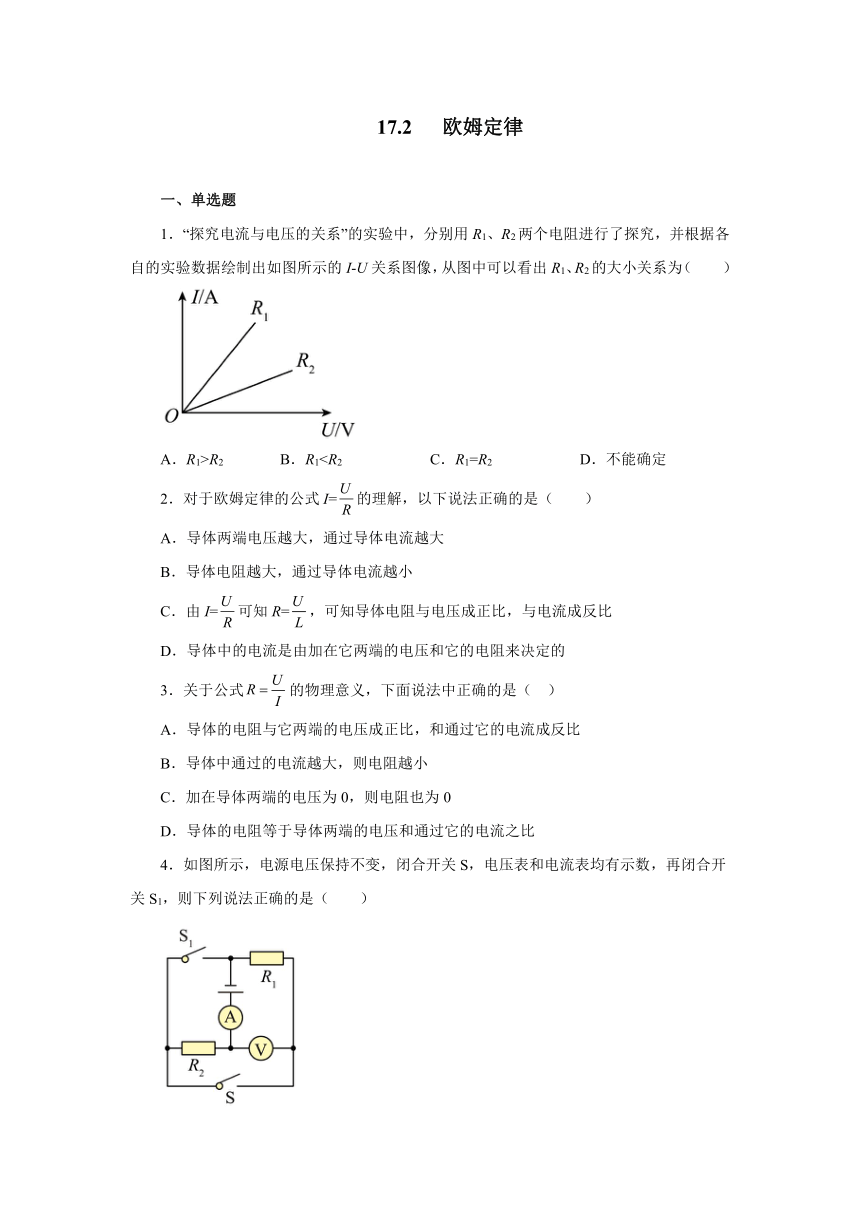

17.2 欧姆定律
一、单选题
1．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（　　）
A．R1>R2 B．R12．对于欧姆定律的公式I=的理解，以下说法正确的是（　　）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I=可知R=，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
3．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比
4．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（　　）

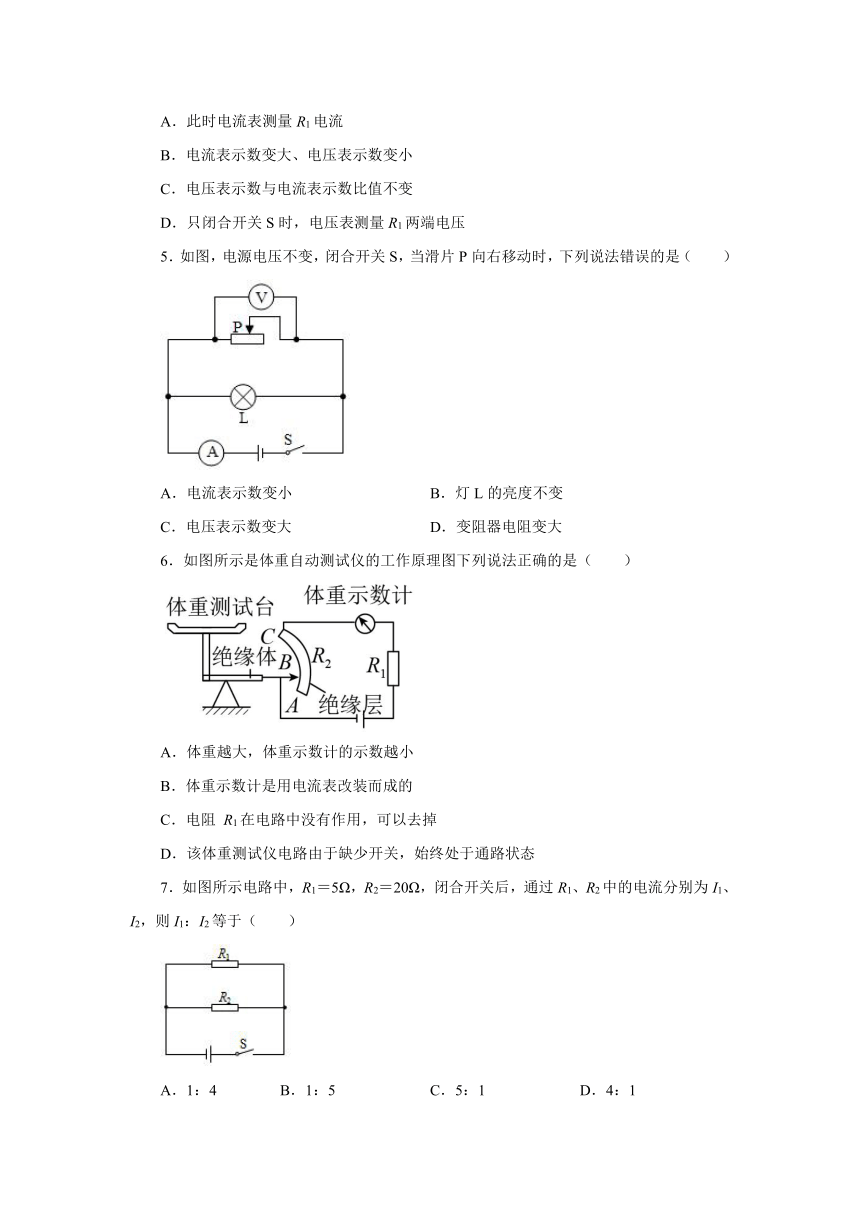

A．此时电流表测量R1电流
B．电流表示数变大、电压表示数变小
C．电压表示数与电流表示数比值不变
D．只闭合开关S时，电压表测量R1两端电压
5．如图，电源电压不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（　　）
A．电流表示数变小 B．灯L的亮度不变
C．电压表示数变大 D．变阻器电阻变大
6．如图所示是体重自动测试仪的工作原理图下列说法正确的是（　　）
A．体重越大，体重示数计的示数越小
B．体重示数计是用电流表改装而成的
C．电阻 R1在电路中没有作用，可以去掉
D．该体重测试仪电路由于缺少开关，始终处于通路状态
7．如图所示电路中，R1＝5Ω，R2＝20Ω，闭合开关后，通过R1、R2中的电流分别为I1、I2，则I1：I2等于（　　）
A．1：4 B．1：5 C．5：1 D．4：1

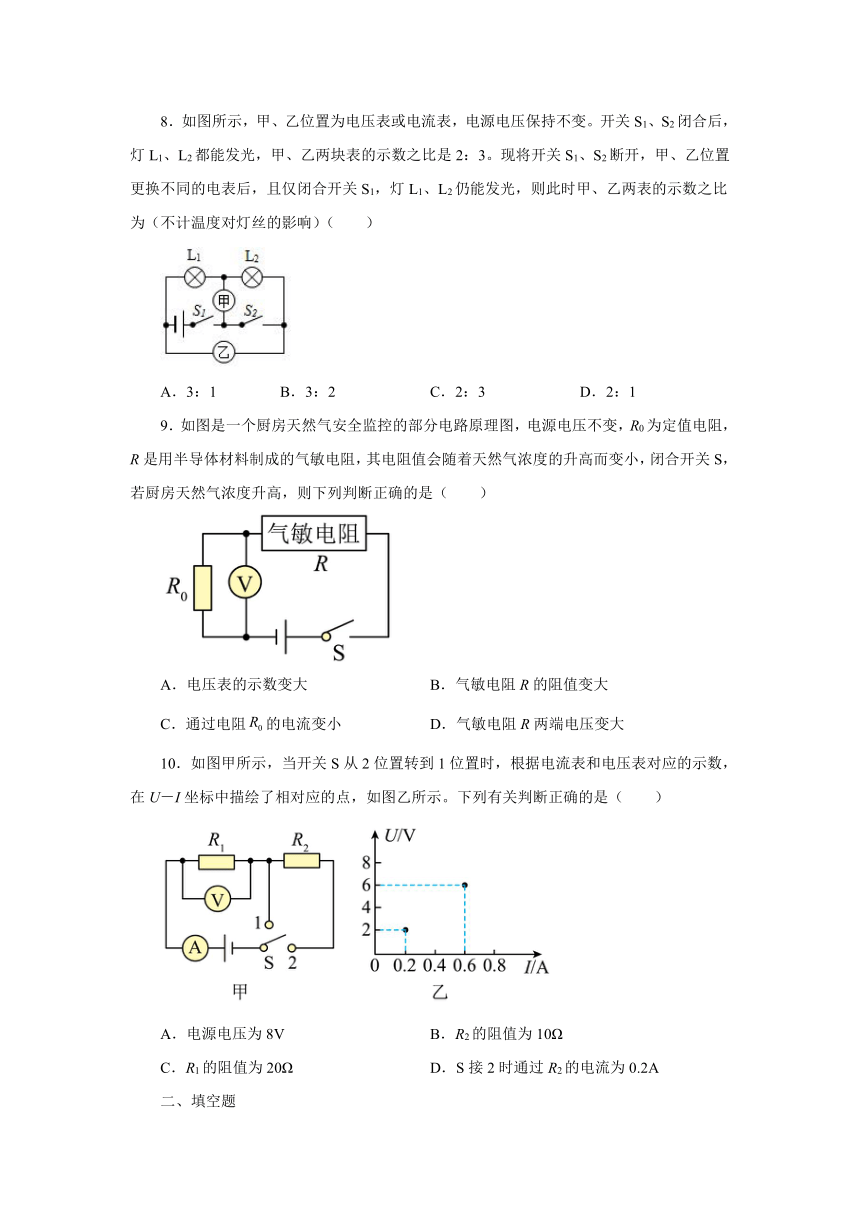

8．如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。开关S1、S2闭合后，灯L1、L2都能发光，甲、乙两块表的示数之比是2：3。现将开关S1、S2断开，甲、乙位置更换不同的电表后，且仅闭合开关S1，灯L1、L2仍能发光，则此时甲、乙两表的示数之比为（不计温度对灯丝的影响）（　　）
A．3：1 B．3：2 C．2：3 D．2：1
9．如图是一个厨房天然气安全监控的部分电路原理图，电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随着天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（　　）
A．电压表的示数变大 B．气敏电阻R的阻值变大
C．通过电阻的电流变小 D．气敏电阻R两端电压变大
10．如图甲所示，当开关S从2位置转到1位置时，根据电流表和电压表对应的示数，在U－I坐标中描绘了相对应的点，如图乙所示。下列有关判断正确的是（　　）
A．电源电压为8V B．R2的阻值为10Ω
C．R1的阻值为20Ω D．S接2时通过R2的电流为0.2A
二、填空题
11．如图所示为电阻甲和乙的U-I图象，由图可知，R甲=___________Ω。若将甲、乙串联接入某电源两端，则闭合开关后，当通过乙的电流为0.2A时，甲和乙两端的总电压是___________V。
12．如图甲所示是调光灯的电路图，将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡正常工作电压为6V，闭合开关S后，滑片P滑到最右端B时小灯泡刚好正常发光，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示。电路的电源电压______V，电阻丝AB的阻值_______Ω。（电阻丝AB的阻值不随温度变化）
13．如图为一只迷你型小收音机，正常工作时需要两节7号电池，正常工作电流为200mA，现在手边只有一只可提供4.5V电压的稳压电源，如想让该收音机正常工作，应________联一个________Ω的电阻。
14．如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关，当滑片P在a端时，电流表示数为0.3A．滑片P在b端时电压表的示数为2V。则电源电压为________V；滑动变阻器R2的最大阻值为___________Ω。
15．一盏白炽灯两端的电压为220V时，通过它的电流为0.5A，则该白炽灯的电阻为______Ω，如果白炽灯的电压变成110V时，则通过它的电流为______A，如果导体两端的电压为零时，此时白炽灯的电阻为______Ω。（不考虑温度对电阻的影响）
16．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将______。电路中的电流将______（两空均选填“变大”、“变小”或“不变”）。
三、计算题
17．在图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表Al与A的示数均为如图所示，求：
（1）通过电阻R2的电流；
（2）电源电压；
（3）电阻R2的阻值。
18．如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。
参考答案
1．B
2．D
3．D
4．C
5．C
6．B
7．D
8．A
9．A
10．D
11．5 3.0/3
12．6 9
13．串 7.5
14．3 20
15．440 0.25 440
16．变小 变大
17．（1）1.2A；（2）3V；（3）2.5Ω
18．（1）3.0V；（2）9Ω
