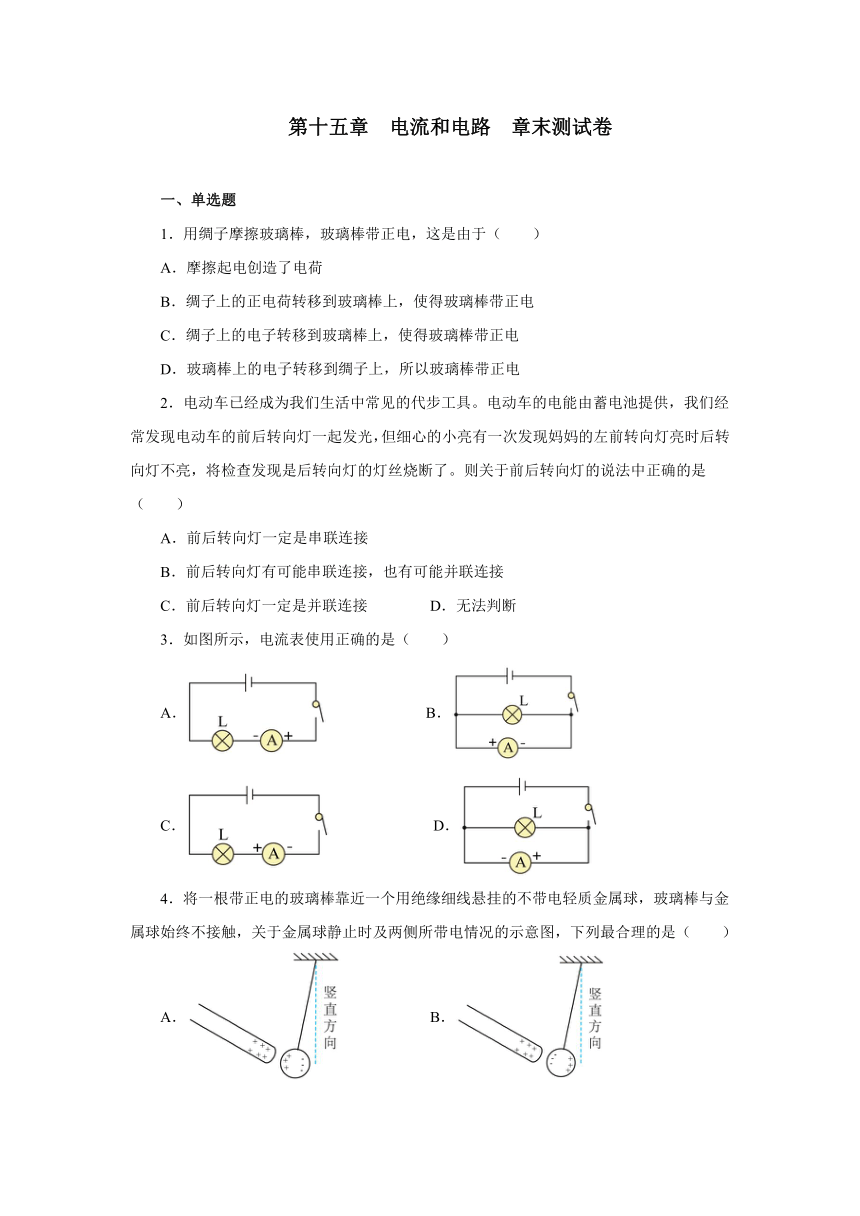

第十五章 电流和电路 章末测试卷
一、单选题
1．用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（　　）
A．摩擦起电创造了电荷
B．绸子上的正电荷转移到玻璃棒上，使得玻璃棒带正电
C．绸子上的电子转移到玻璃棒上，使得玻璃棒带正电
D．玻璃棒上的电子转移到绸子上，所以玻璃棒带正电
2．电动车已经成为我们生活中常见的代步工具。电动车的电能由蓄电池提供，我们经常发现电动车的前后转向灯一起发光，但细心的小亮有一次发现妈妈的左前转向灯亮时后转向灯不亮，将检查发现是后转向灯的灯丝烧断了。则关于前后转向灯的说法中正确的是（　　）
A．前后转向灯一定是串联连接
B．前后转向灯有可能串联连接，也有可能并联连接
C．前后转向灯一定是并联连接 D．无法判断
3．如图所示，电流表使用正确的是（　　）
A． B．
C． D．
4．将一根带正电的玻璃棒靠近一个用绝缘细线悬挂的不带电轻质金属球，玻璃棒与金属球始终不接触，关于金属球静止时及两侧所带电情况的示意图，下列最合理的是（　　）
A． B．
C． D．

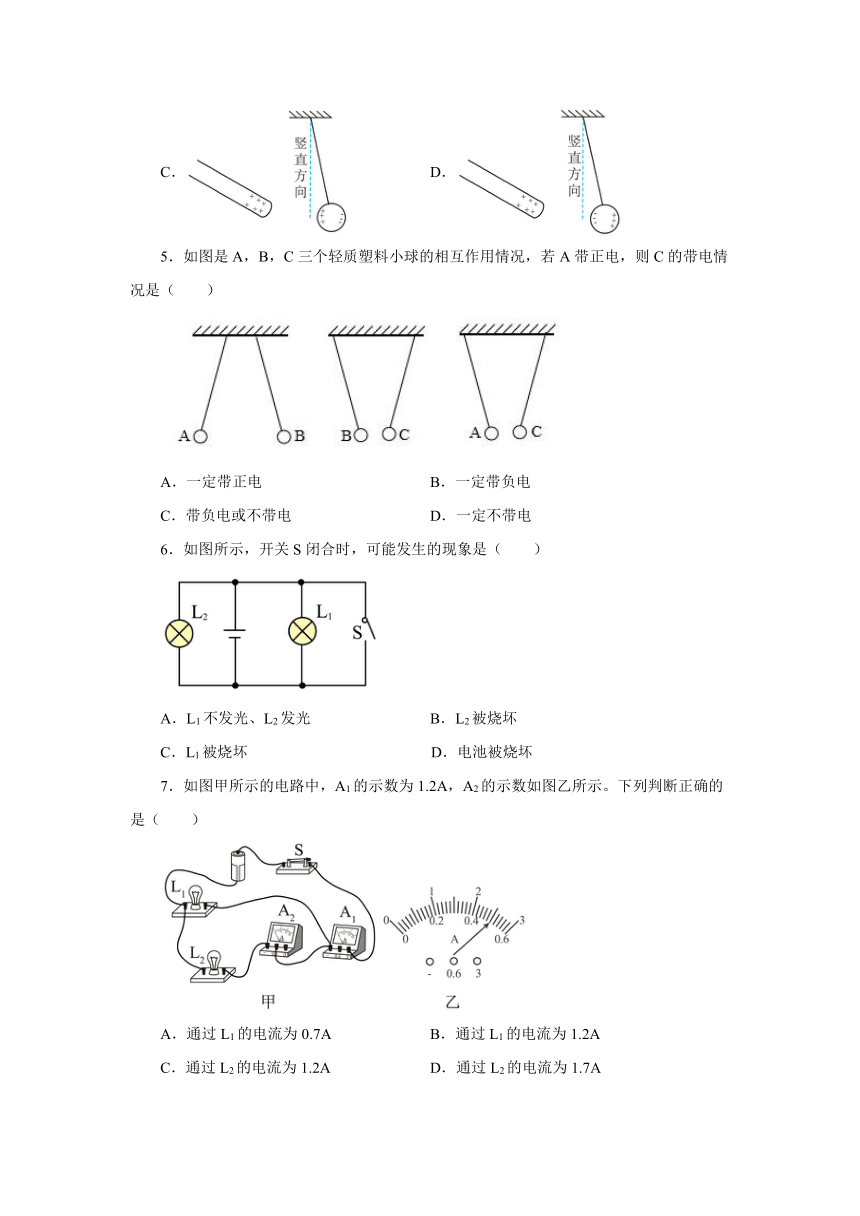

5．如图是A，B，C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（　　）
A．一定带正电 B．一定带负电
C．带负电或不带电 D．一定不带电
6．如图所示，开关S闭合时，可能发生的现象是（　　）
A．L1不发光、L2发光 B．L2被烧坏
C．L1被烧坏 D．电池被烧坏
7．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是（　　）
A．通过L1的电流为0.7A B．通过L1的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为1.7A

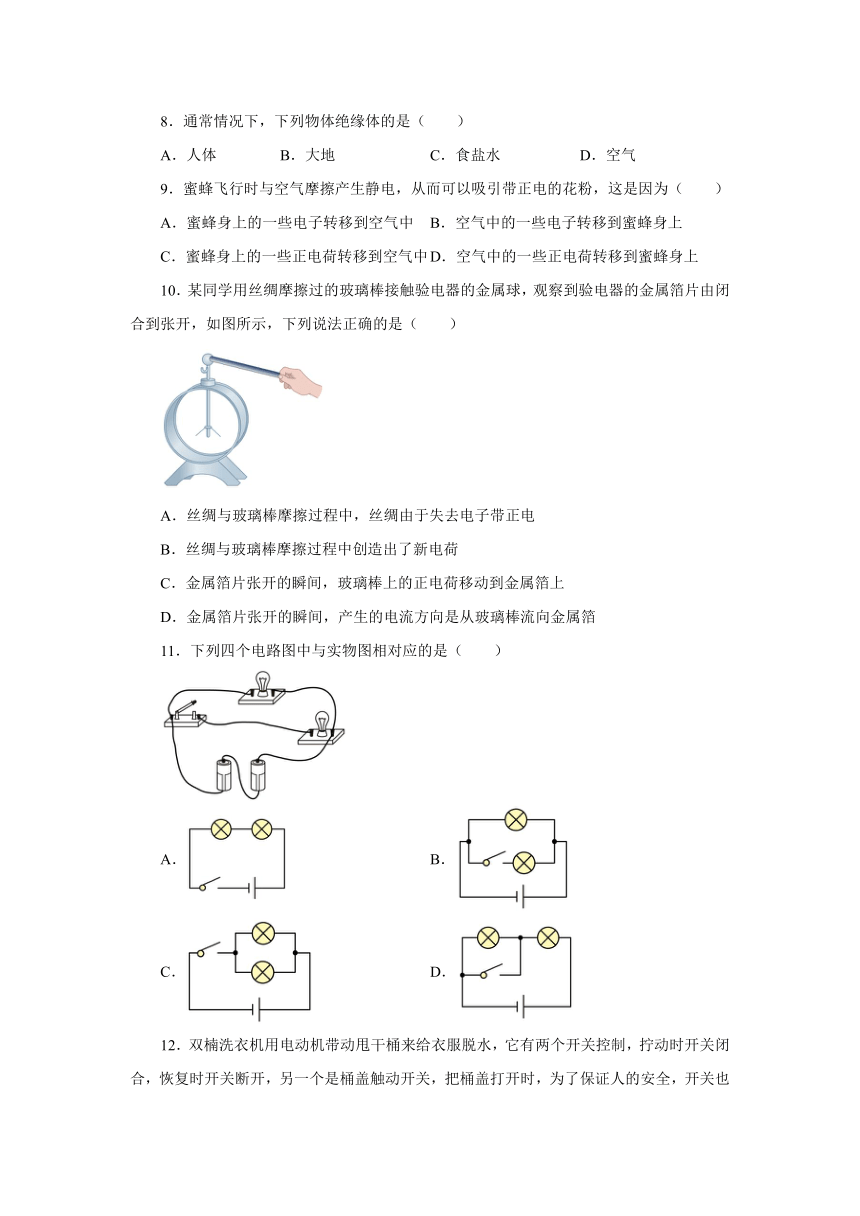

8．通常情况下，下列物体绝缘体的是（　　）
A．人体 B．大地 C．食盐水 D．空气
9．蜜蜂飞行时与空气摩擦产生静电，从而可以吸引带正电的花粉，这是因为（　　）
A．蜜蜂身上的一些电子转移到空气中 B．空气中的一些电子转移到蜜蜂身上
C．蜜蜂身上的一些正电荷转移到空气中 D．空气中的一些正电荷转移到蜜蜂身上
10．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（　　）
A．丝绸与玻璃棒摩擦过程中，丝绸由于失去电子带正电
B．丝绸与玻璃棒摩擦过程中创造出了新电荷
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔上
D．金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔
11．下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．

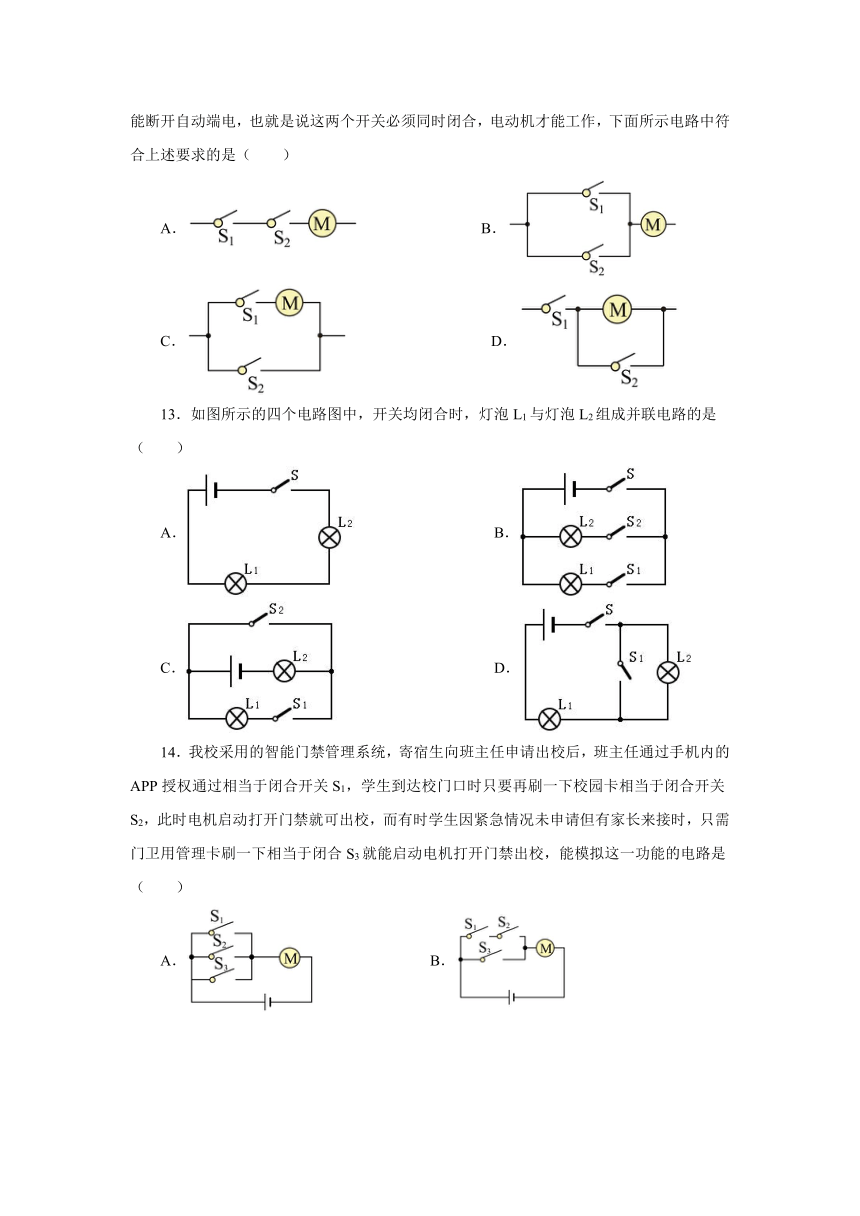

12．双楠洗衣机用电动机带动甩干桶来给衣服脱水，它有两个开关控制，拧动时开关闭合，恢复时开关断开，另一个是桶盖触动开关，把桶盖打开时，为了保证人的安全，开关也能断开自动端电，也就是说这两个开关必须同时闭合，电动机才能工作，下面所示电路中符合上述要求的是（　　）
A． B．
C． D．
13．如图所示的四个电路图中，开关均闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）
A． B．
C． D．
14．我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的APP授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校，而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，能模拟这一功能的电路是（　　）
A． B．
C． D．

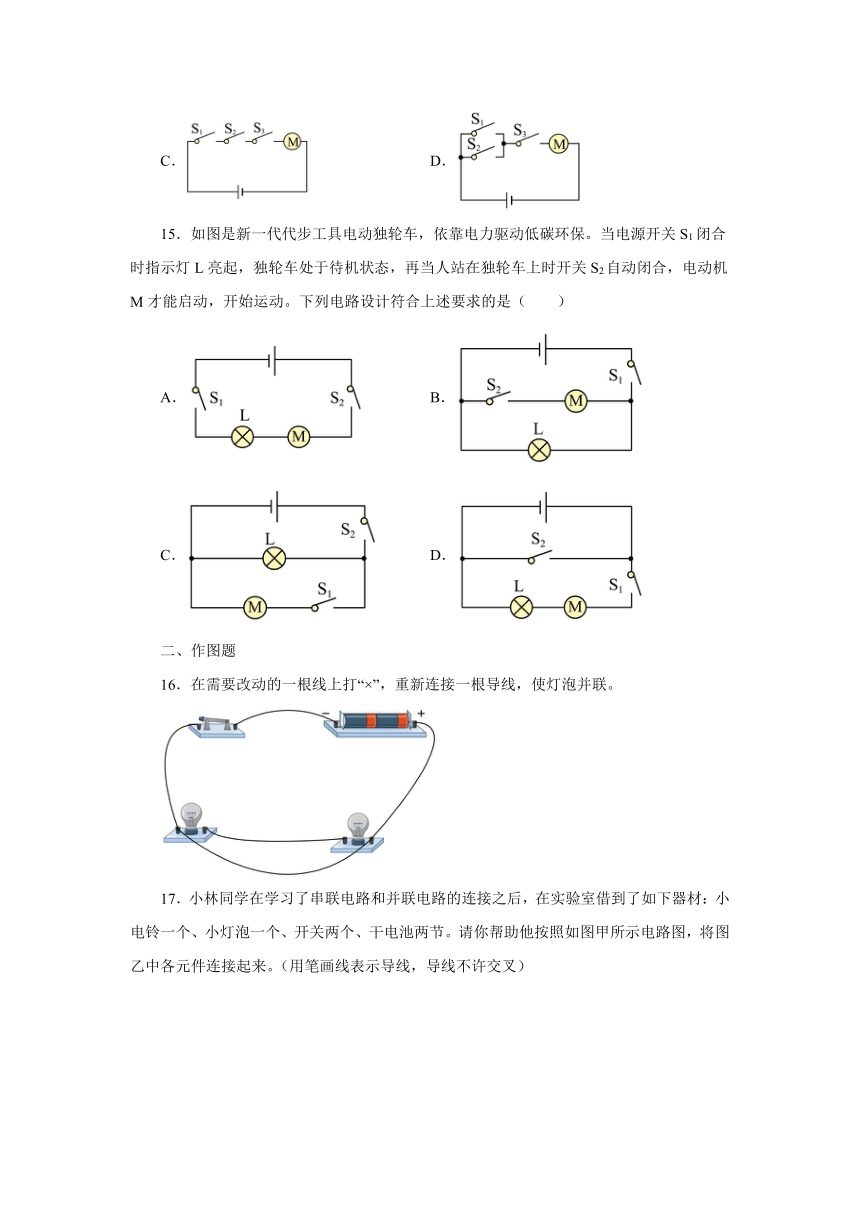

15．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
二、作图题
16．在需要改动的一根线上打“×”，重新连接一根导线，使灯泡并联。
17．小林同学在学习了串联电路和并联电路的连接之后，在实验室借到了如下器材：小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照如图甲所示电路图，将图乙中各元件连接起来。（用笔画线表示导线，导线不许交叉）
三、填空题
18．小明居住的小区里的路灯，傍晚时同时亮起，凌晨同时熄灭，这些路边灯是______连接的，给手机充电时，手机电池是______（选填“用电器”或“电源”）。
19．如图所示，、的示数分别为0.5安和0.2安，则通过L1的电流_____A，通过灯的电流______A。
20．“_______灯行，黄灯也要等一等，交通安全要注意”。路口的这些交通指示灯是_______的（选填“串联”或“并联”）。有时红灯快结束时黄灯也同时亮了，此时电路中的总电流_______（选填“变大”、“不变”或“变小”）。
21．如图所示，用一段细铁丝做一个支架，作为转轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管的一端的附近，发现吸管向物体靠近，由此___________（选填“能”或“不能”）判断该物体已经带电；
（2）把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据可以判断出吸管带的是___________电荷。
22．如图所示的电路中，要使L1、L2两灯并联，应闭合开关______；若同时闭合开关______，则会发生短路现象。
23．如图所示台上有两个验电器，A的箔片张开，B的箔片闭合。用一根带绝缘手柄金属棒连接A和B的金属球后，能观察到的现象是A的箔片_________，B的箔片___________。
24．通过平时的观察我们发现汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但一个坏了，另一个还能闪烁，据此判断位于汽车同侧的前后两个转向灯的连接方式为 ___________。要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 ___________。
25．电流表是测量______的仪器，它应______联在电路中使用，电流表有两个量程，分别是__________和__________。为了避免电流过强损坏电流表，在不便估计电流大小的情况下，要先拿电路的一个线头迅速地________最大量程接线柱。绝对不允许不经过用电器将电流表直接与______相连。
26．如图（甲）所示的电蚊拍，具有灭蚊和照明等功能，图（乙）是其对应的电路图。当开关_____闭合时，只有灭蚊网通电起到灭蚊作用；当开关_____时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
27．如图甲所示的装置进行实验。图甲中观察到的现象是灯泡不发光，说明电路中______电流通过。图乙中观察到的现象是灯泡发光，说明电路中______电流通过，电流方向是______，通过以上现象可以说明晶体二极管具有______。（图中一外表示晶体二极管）
28．某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在_______（填“a”或“b”）处剪断导线，拆除前起爆器上_______（填“有“或“没有”）电流通过。
四、实验题
29．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）电流表应___________（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的___________点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为___________。
（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
点电流（A） 点电流（A） 点电流（A）
0.16 0.16 0.16
①___________。
②___________。
30．小明在组成串并联电路的实验中，连接了如图所示的电路。
（1）如果闭合开关，两个灯泡都将____________（选填“不会发光”或“会被烧坏”），出现__________（选填“断路”或“短路”）现象；
（2）小强认为只需拆除c这一根导线，就能成为两灯____________（选填“串联”或“并联”）的正确电路。
（3）小丽认为如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，画出改动后的导线_________，并在旁边框内画出改正后实物图对应的电路图。_________
（4）请根据图丙中小红设计的电路图连接实物图。_________
五、计算题
31．如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
(1)灯泡L1与灯泡L2组成的是串联电路还是并联电路？
(2)通过灯泡L1、灯泡L2的电流分别是多少？
参考答案
1．D
2．C
3．C
4．B
5．C
6．D
7．A
8．D
9．B
10．D
11．B
12．A
13．B
14．B
15．B
16．
17．
18．并联 用电器
19．0.2 0.3
20．绿 并联 变大
21．不能 负
22．S1、S3 S1、S2、S3
23．张角减小 张开
24．并联 开关
25．电流 串 0～3A 0～0.6A 试触 电源
26．S1 S1和S2都闭合
27．没有 有 从a向b 单向导电性
28．a 没有
29．串联 C 电流表的正负接线柱接反了 只根据一次测量就得出结论，不具有普遍性 用同一规格的灯泡进行实验，结论具有片面性
30．不会发光 短路 串联
31．(1)并联；(2)0.5A；0.4A
