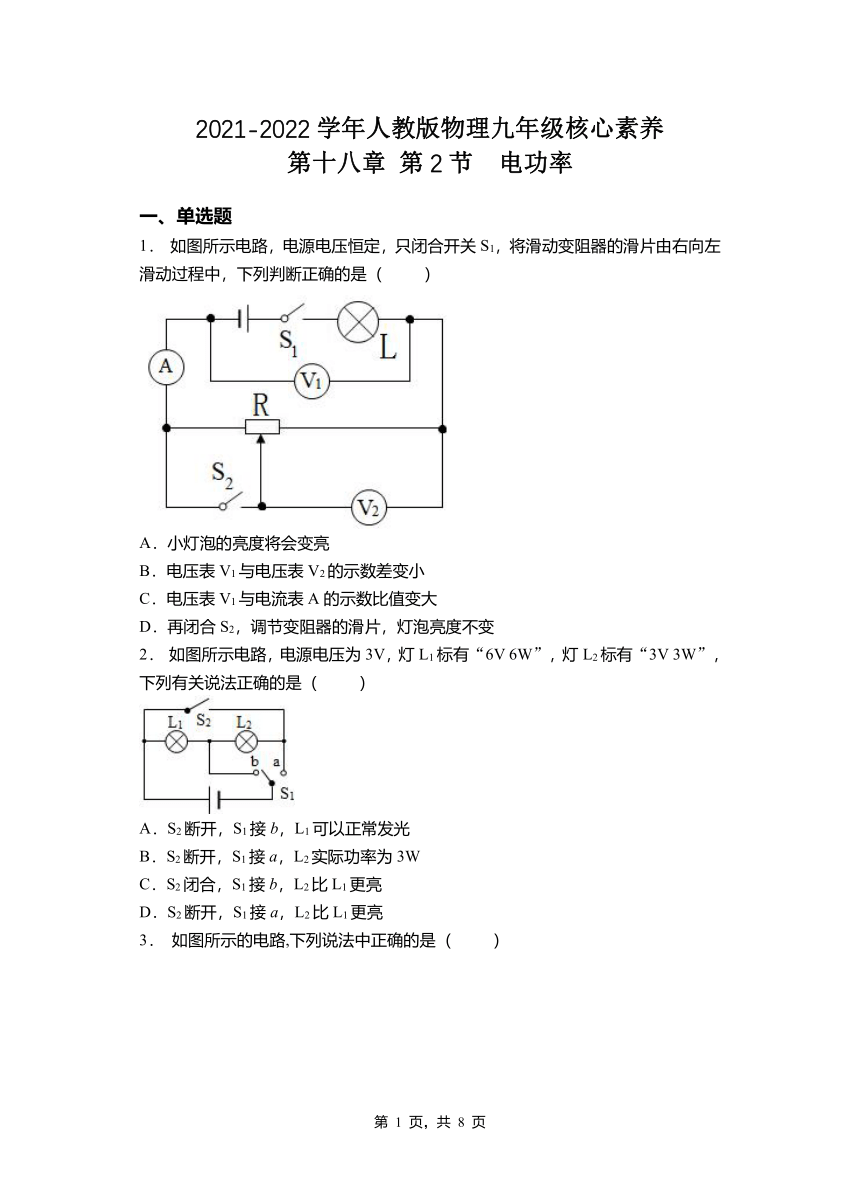

2021-2022学年人教版物理九年级核心素养
第十八章 第2节 电功率
一、单选题
1． 如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
2． 如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2闭合，S1接b，L2比L1更亮
D．S2断开，S1接a，L2比L1更亮

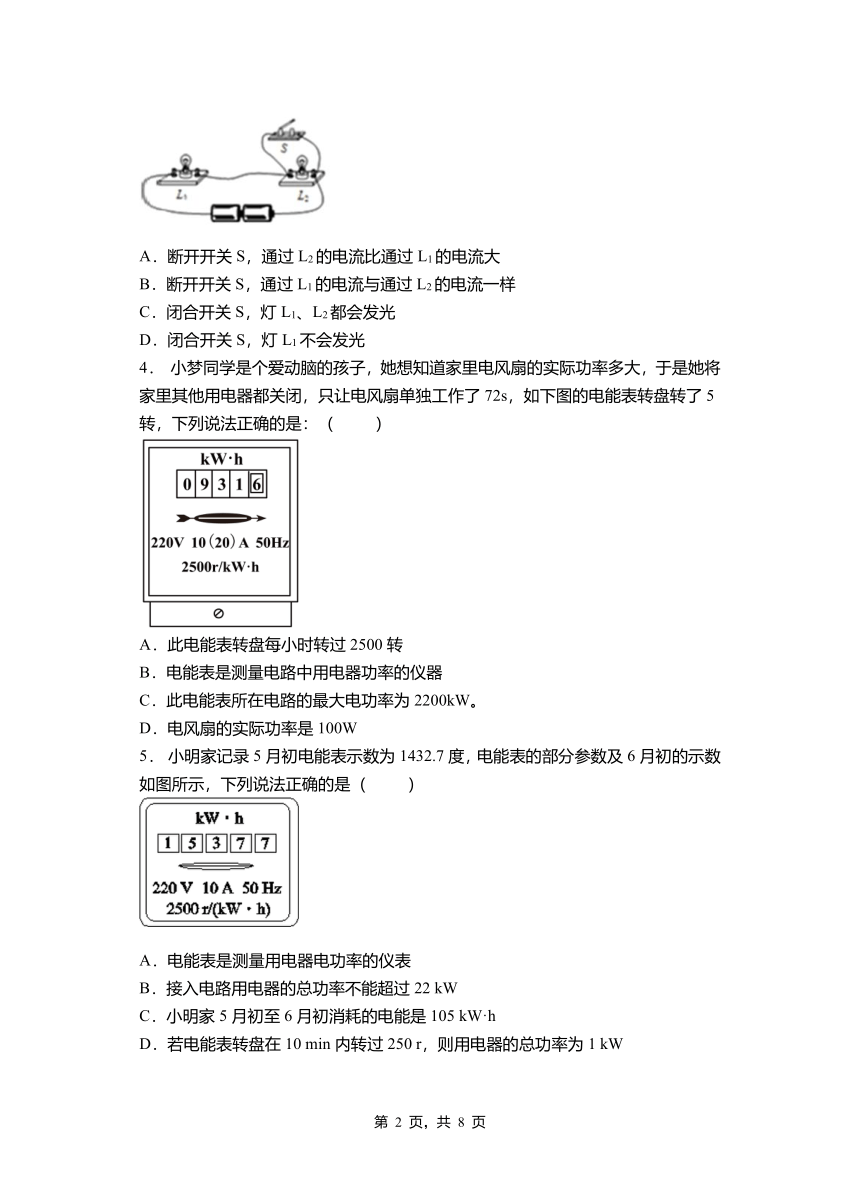

3． 如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
4． 小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是：（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器
C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
5． 小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW

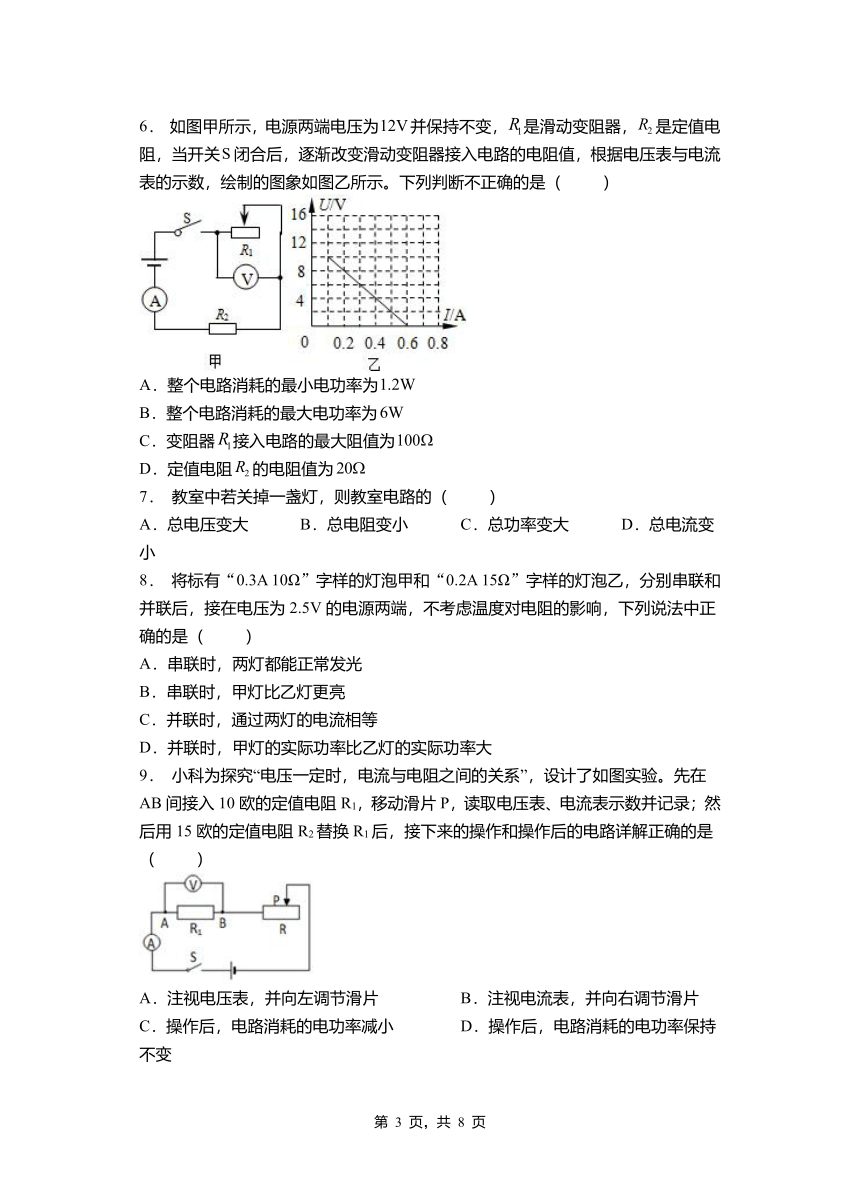

6． 如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
7． 教室中若关掉一盏灯，则教室电路的（ ）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
8． 将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
9． 小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变

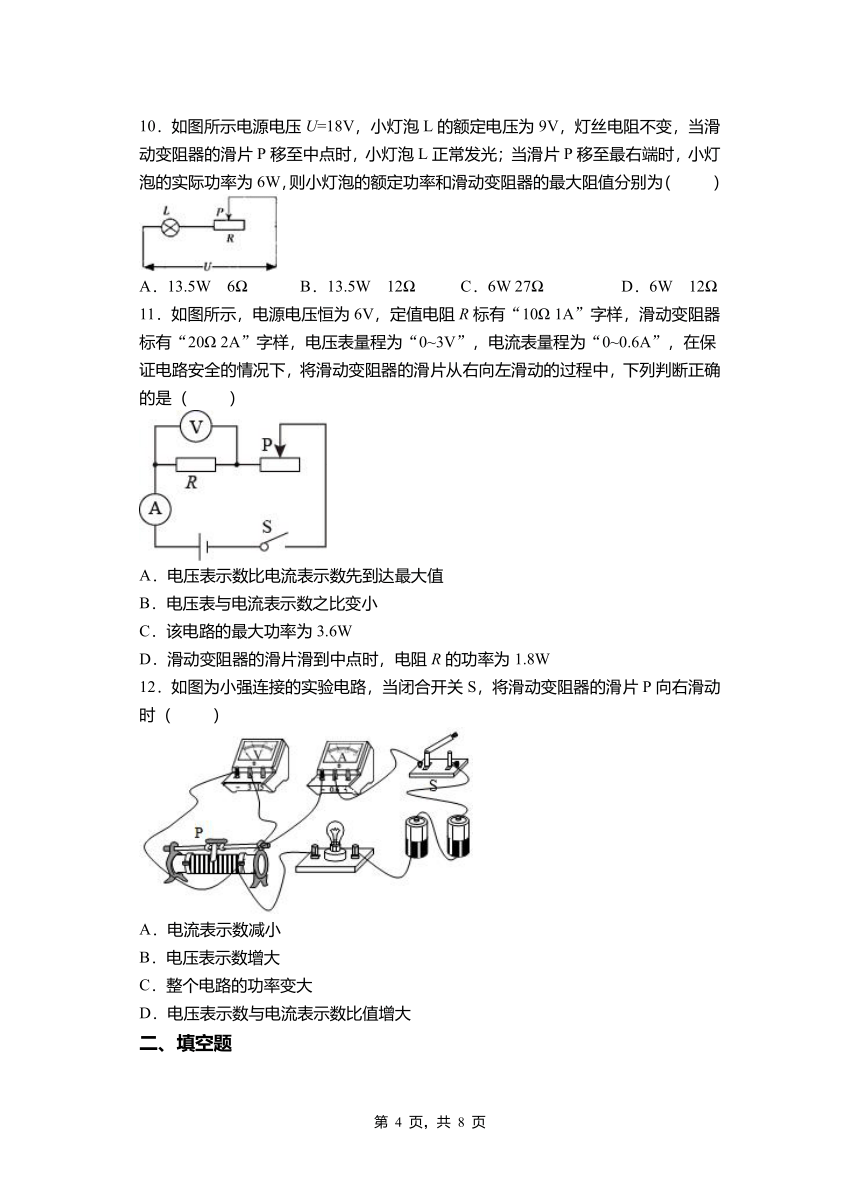

10．如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
11．如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W
D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
12．如图为小强连接的实验电路，当闭合开关S，将滑动变阻器的滑片P向右滑动时（ ）
A．电流表示数减小
B．电压表示数增大
C．整个电路的功率变大
D．电压表示数与电流表示数比值增大
二、填空题
13．小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
14．电暖气的额定功率比家用白炽灯的额定功率大许多，它们正常工作时，通过谁的电流大？
答：电暖气与白炽灯是并联的，它们两端的______相同，但电暖气的额定功率比白炽灯的额定功率______，根据公式______可知，在______一定时，用电器的电功率跟通过它的电流成______，所以，通过的______电流大．
15．如图所示电路中，电源电压保持12V电压不变，小灯泡L上标有“6V 3W”字样， 定值电阻R1为10Ω,滑动变阻器R2的最大阻值为30Ω，电压表使用的量程是0~3V。为了保证电路的安全，滑动变阻器接入电路中的最小阻值为______Ω。
16．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2=___；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=___，R1、R2消耗的电功率之比为P1：P2=___。
17．标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
18．电热饮水机有加热和保温两种工作状态（由温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图当开关S闭合、温控开关S0断开时，饮水机处于______工作状态（填“加热”或“保温”）；电热饮水机在加热状态下的工作电流为______；R2的阻值为______。
热水器容量 2L
额定电压 220V
加热时的功率 440W
保温时的功率 44W
19．如图甲电路中，电源为电压可调的学生电源，灯泡L的额定功率为2.5 W，闭合开关S，逐渐升高电源电压，直至L正常发光，在此过程中得到如图乙所示的电流表示数随电源电压变化的I－U图像，由此可知L的额定电流为________A，R的阻值为________Ω，当电流表示数为0.6 A时，L的实际功率为________W，此时灯丝阻值为________Ω。
20．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
2021-2022学年人教版物理九年级第十八章 第2节 电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B D C B D D C B
题号 11 12
答案 A C
二、填空题
13．5 08120
14．电压 大 P=UI 电压 正比 电暖气
15．18
16．2：3 5：3 2：3
17．1:1 1:2 1:1 2:1
18．保温 2A 1100Ω
19．0.5 10 0.8 5
20．231.0 1000
