第十八章 第3节 测量小灯泡的电功率2021-2022学年人教版物理九年级（有答案）

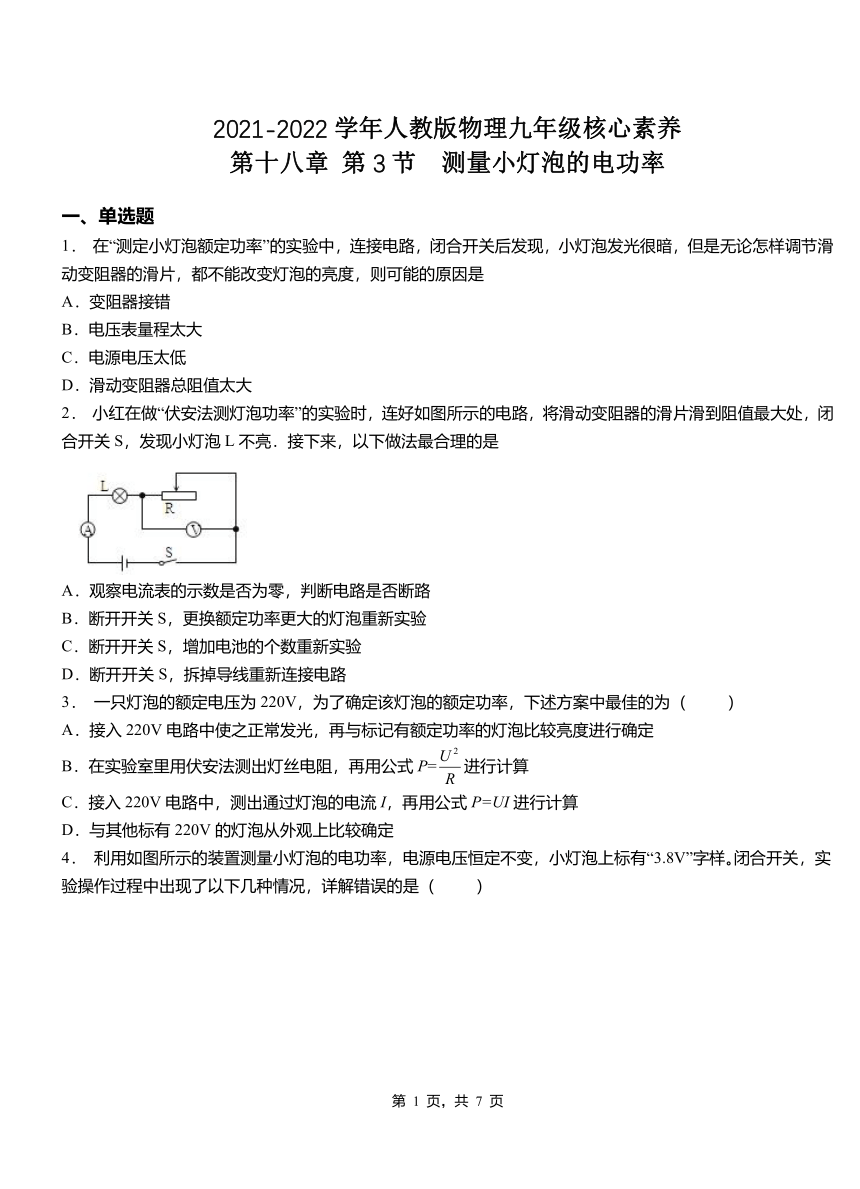

2021-2022学年人教版物理九年级核心素养
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 在“测定小灯泡额定功率”的实验中，连接电路，闭合开关后发现，小灯泡发光很暗，但是无论怎样调节滑动变阻器的滑片，都不能改变灯泡的亮度，则可能的原因是
A．变阻器接错
B．电压表量程太大
C．电源电压太低
D．滑动变阻器总阻值太大
2． 小红在做“伏安法测灯泡功率”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到阻值最大处，闭合开关S，发现小灯泡L不亮．接下来，以下做法最合理的是
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换额定功率更大的灯泡重新实验
C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
3． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定

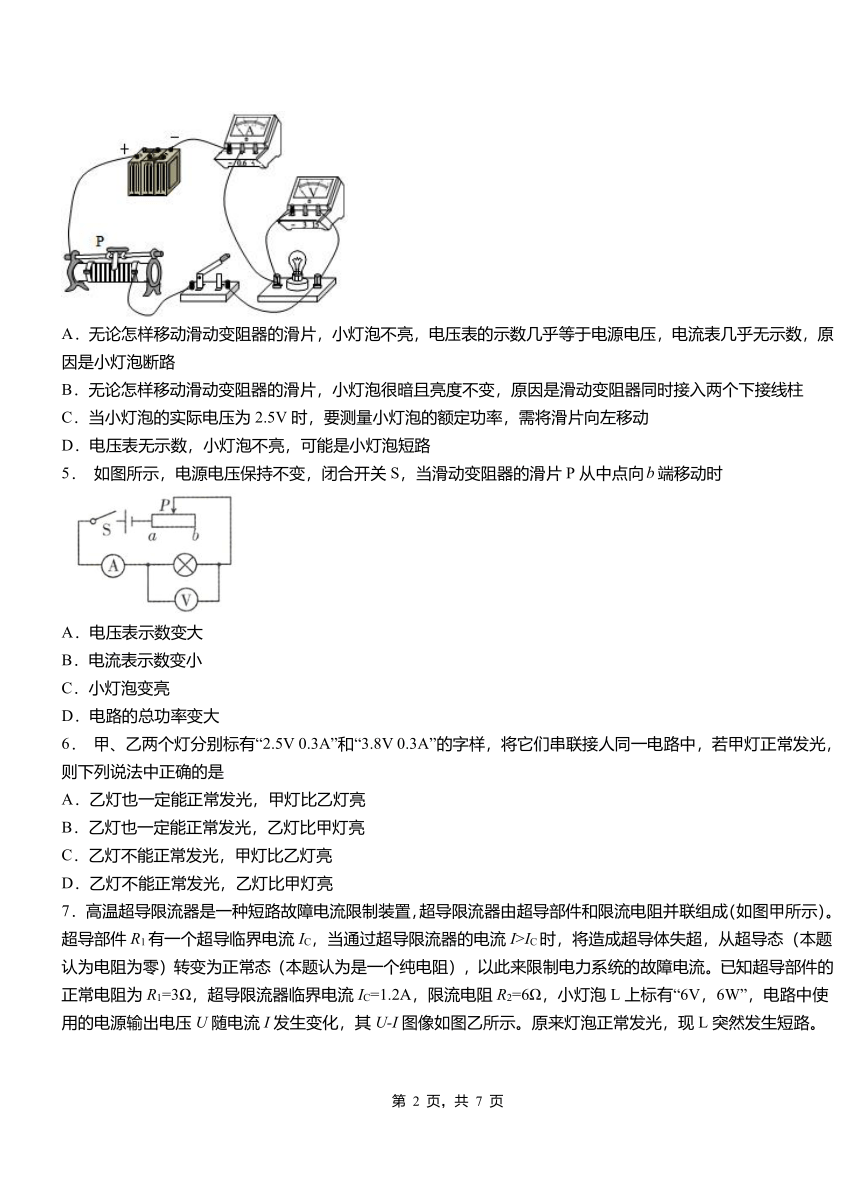

4． 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样 闭合开关，实验操作过程中出现了以下几种情况，详解错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
5． 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时
A．电压表示数变大
B．电流表示数变小
C．小灯泡变亮
D．电路的总功率变大
6． 甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮

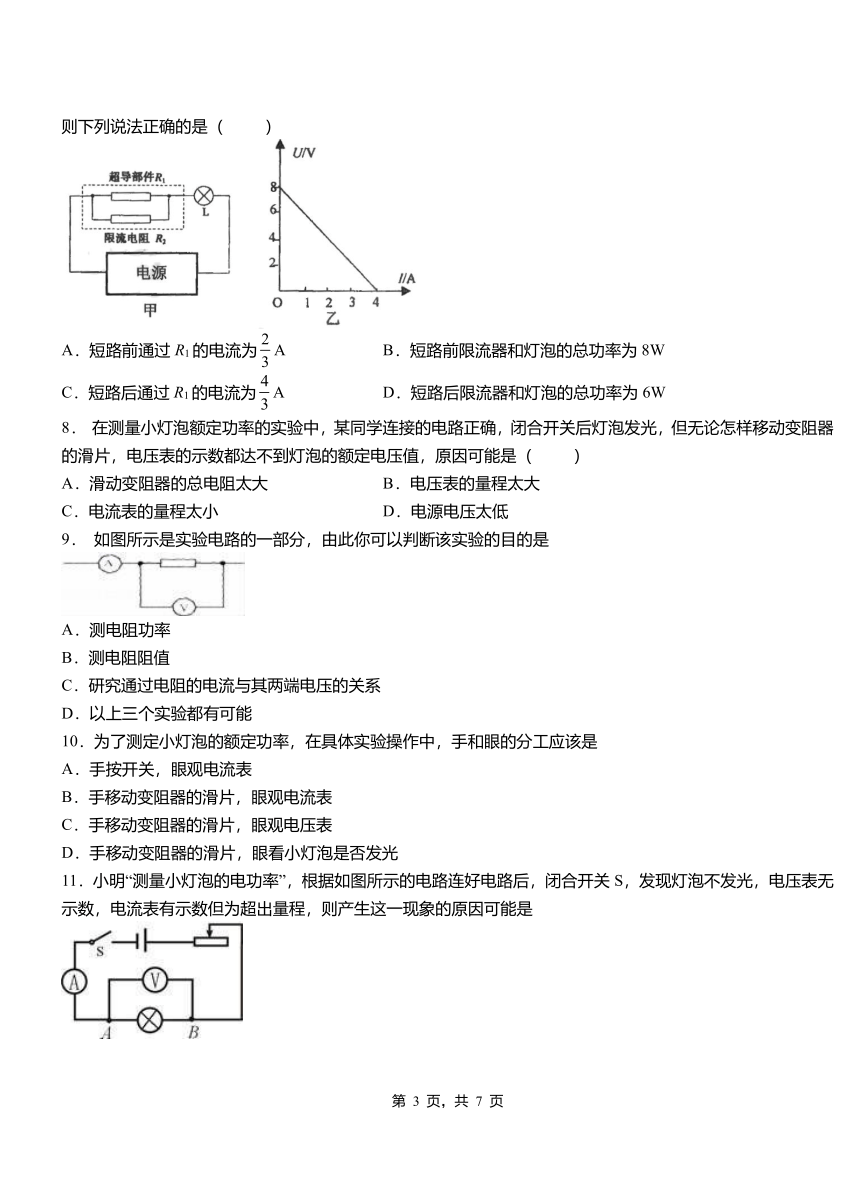

7． 高温超导限流器是一种短路故障电流限制装置，超导限流器由超导部件和限流电阻并联组成（如图甲所示）。超导部件R1有一个超导临界电流IC，当通过超导限流器的电流I>IC时，将造成超导体失超，从超导态（本题认为电阻为零）转变为正常态（本题认为是一个纯电阻），以此来限制电力系统的故障电流。已知超导部件的正常电阻为R1=3Ω，超导限流器临界电流IC=1.2A，限流电阻R2=6Ω，小灯泡L上标有“6V，6W”，电路中使用的电源输出电压U随电流I发生变化，其U-I图像如图乙所示。原来灯泡正常发光，现L突然发生短路。则下列说法正确的是（ ）
A．短路前通过R1的电流为A B．短路前限流器和灯泡的总功率为8W
C．短路后通过R1的电流为A D．短路后限流器和灯泡的总功率为6W
8． 在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
9． 如图所示是实验电路的一部分，由此你可以判断该实验的目的是
A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能
10．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
11．小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
12．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
二、填空题
13．在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1.5 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω。
14．在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为________．电压表（3V、15V）应选用的量程为______．某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到______值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为________V，并测出通过小灯泡的电流值．
15．在“测定2.5V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如下表所示．
U/V 1.5 2.5 3
I/A 0.16 0.25 0.28
请你利用小红已获取的信息，计算出该灯泡的额定功率是________W．若小灯泡两端的实际电压为3V，则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率．
16．小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是，小灯泡的额定电压是，小灯泡两端允许加的最大电压为额定电压的1.2倍，小华同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成下如图所示的图象.根据图象信息，可计算出小灯泡的额定功率是______，该图象不是直线，主要原因是______．
17．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W．器材：两节干电池、6V的蓄电池、电流表（含两种量程：00.6A和03A）、电压表（含两种量程：03V和015V）、开关、滑动变阻器（有四种规格：“10Ω1A”、“15Ω 1.5A”、“20Ω 2A”、“50Ω 2A”）、导线．则电源应选用______，电流表用______量程，电压表用______量程，滑动变阻器应选用______规格．
18．将一个标有“36V 18W”的灯泡接入电路中，测得通过灯泡的电流是0.4A，那么灯泡的实际功率________额定功率（填“大于”、“等于”或“小于”）。
19．测量小灯泡的电功率实验原理____________，连接电路时开关应该________，滑动变阻器的滑片应调到________处，滑动变阻器在实验中作用________、________。
20．如图甲所示电路中，电源电压恒定，R为电阻箱，小灯泡两端的电压随电流变化的关系如图乙所示．将电阻箱的阻值调为R=5Ω时，小灯泡恰能正常发光，电压表示数U=2V．则小灯泡的额定功率P0为__W；接着，增加电阻箱R的阻值，观察小灯泡的实际功率P．在这一过程中，电阻箱阻值的变化量为△R1， 小灯泡阻值的变化量为△R2， 则△R1_____△R2（“大于”、“等于”、“小于”、“不确定”）．
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C C B B C D D C
题号 11 12
答案 A D
二、填空题
13．12 10
14．0～0.6A 0～15V 最大 3.8
15．0.625 大于
16．0.5 灯丝电阻随温度升高而增大
17．6V的蓄电池 00.6A 015V “15Ω1.5A”
18．小于
19． 断开 阻值最大 保护电路 控制灯泡两端电压
20．1 大于
