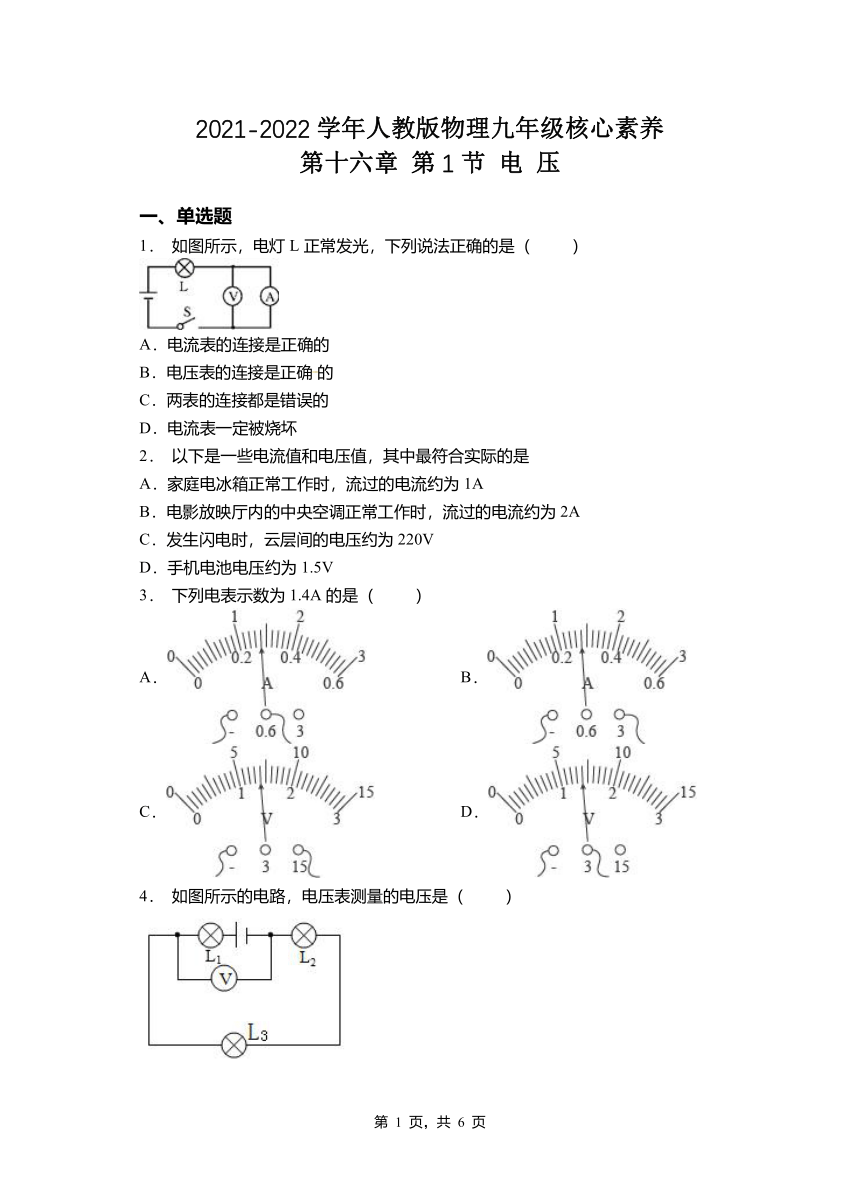

2021-2022学年人教版物理九年级核心素养
第十六章 第1节 电 压
一、单选题
1． 如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的
B．电压表的连接是正确的
C．两表的连接都是错误的
D．电流表一定被烧坏
2． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
3． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
4． 如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压
B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压
D．电源两端的电压
5． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
6． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
7． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
8． 关于“电压是电路中产生电流的原因”的理解，下列说法中正确的是（ ）
A．电路中有电压就一定有电流 B．电路中有电流就一定有电压
C．电流和电压是同时存在 D．以上说法都不对

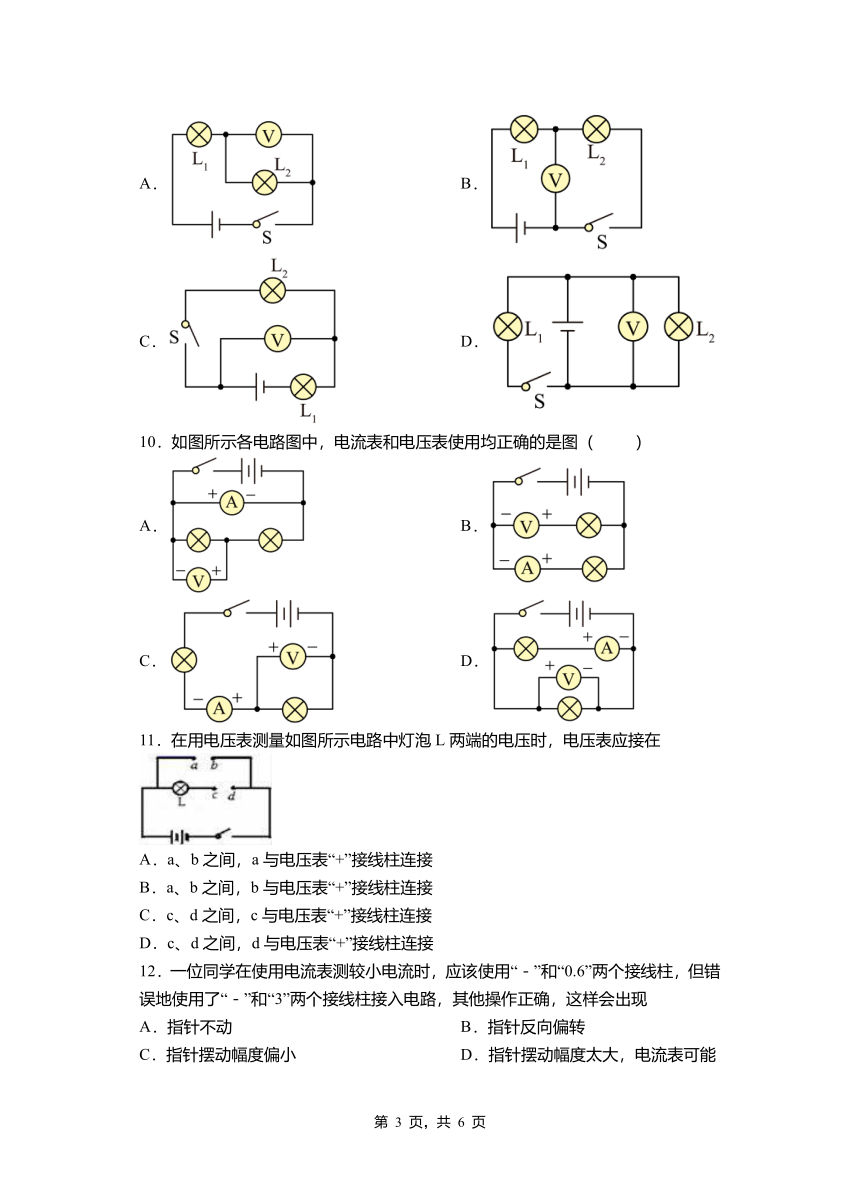

9． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．
10．如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
12．一位同学在使用电流表测较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用了“－”和“3”两个接线柱接入电路，其他操作正确，这样会出现
A．指针不动 B．指针反向偏转
C．指针摆动幅度偏小 D．指针摆动幅度太大，电流表可能被烧坏
二、填空题
13．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
14．在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）．请将此实物图转化成电路图____________．
15．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
16．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
17．教室的日光灯之间是______的（选填“串联”或“并联”），日光灯正常工作的电压是___V。
18．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
19．如图的电路中，测电源电压的是_____表，闭合电键，V1、V2表示数如图所示，由如图、2中的信息可知，灯L1两端的电压是_____伏，灯L2两端的电压是_____伏．
20．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B C A B B B D D
题号 11 12
答案 A C
二、填空题
13．电流 1.5 220 不高于36
14．电压表 电流表
15．0.6 铜片
16．电压表 电流表
17．并联 220
18．量程 分度值 0.1 0.5
19．V1电压 2.3 1.7
20．一定是串联 1.2 12
