第十六章 第2节 串、并联电路中电压的规律 练习 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级核心素养
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
2． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
3． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
4． 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3 V，当S1断开，S2闭合时，电压表示数4.5 V，则灯泡L1和L2两端的电压分别是
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V

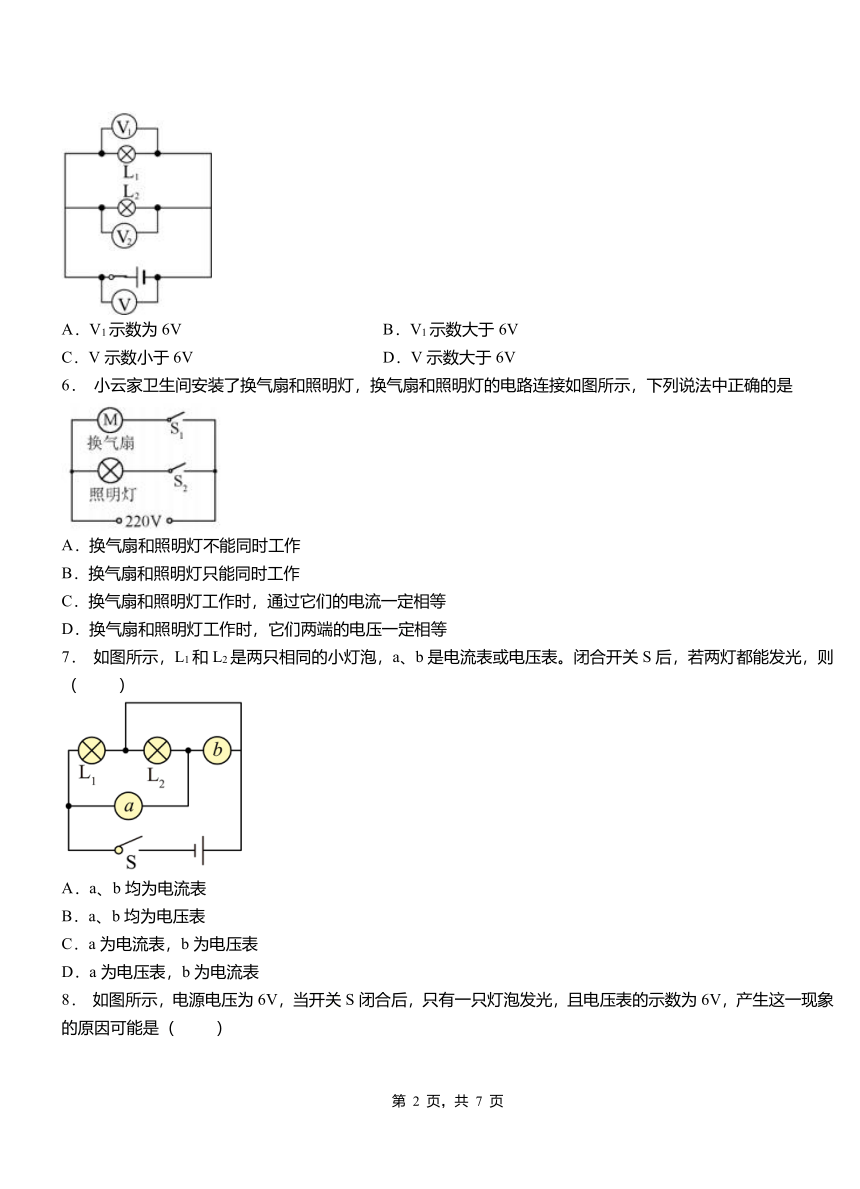

5． 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
6． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
7． 如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表

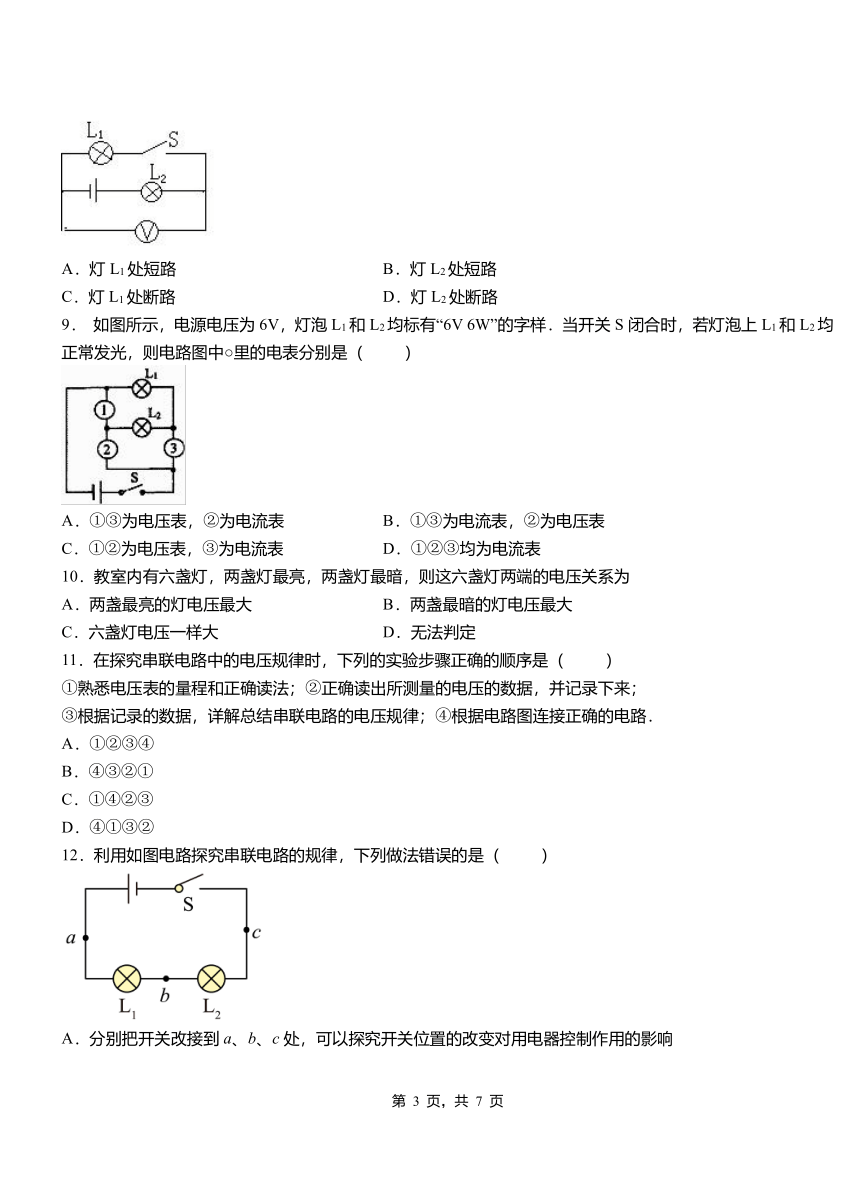

8． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
9． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
10．教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
11．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
12．利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
二、填空题
13．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
14．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
15．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
16．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
17．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
18．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
19．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
20．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C C A D C B B C
题号 11 12
答案 C C
二、填空题
13．3 1.5
14．3.5 3.5
15．3.5 6
16． 3 2
17．7.2 1.8
18．
19．3 3 U=U1=U2
20．2 8
