第十六章 第4节 变阻器 练习2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级核心素养

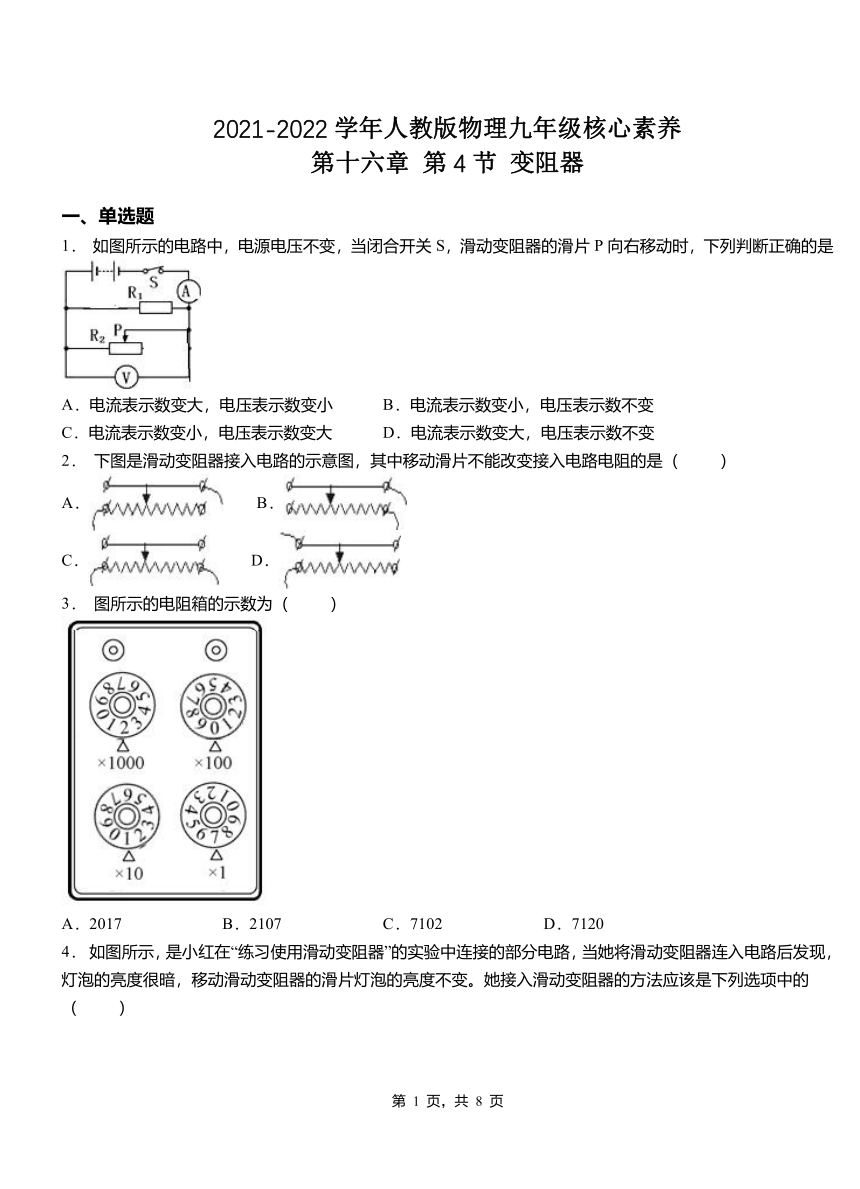

第十六章 第4节 变阻器
一、单选题
1． 如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
2． 下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ ）
A． B．
C． D．
3． 图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120

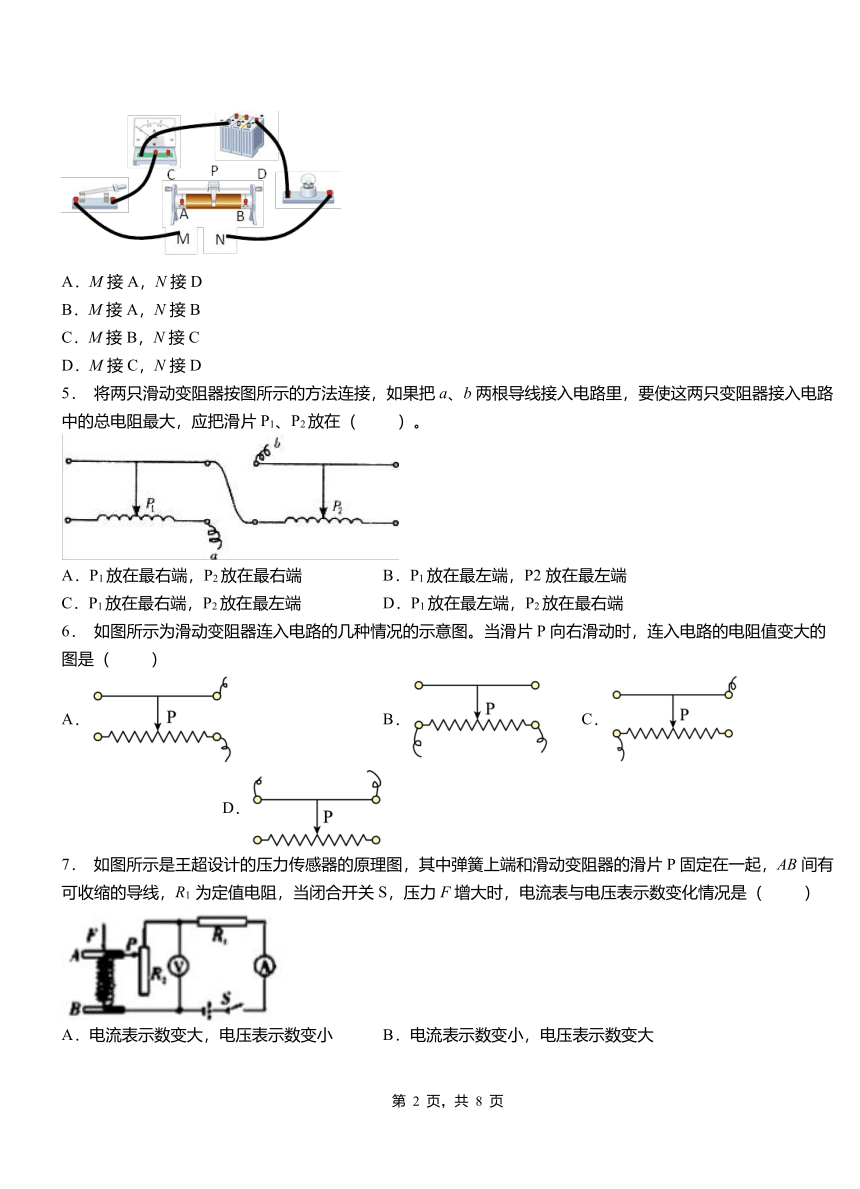

4． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
5． 将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
6． 如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
7． 如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1 为定值电阻，当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
8． 如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B． C． D．
9． 将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是
A．A和B B．B和D C．A和C D．B和C
10．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快

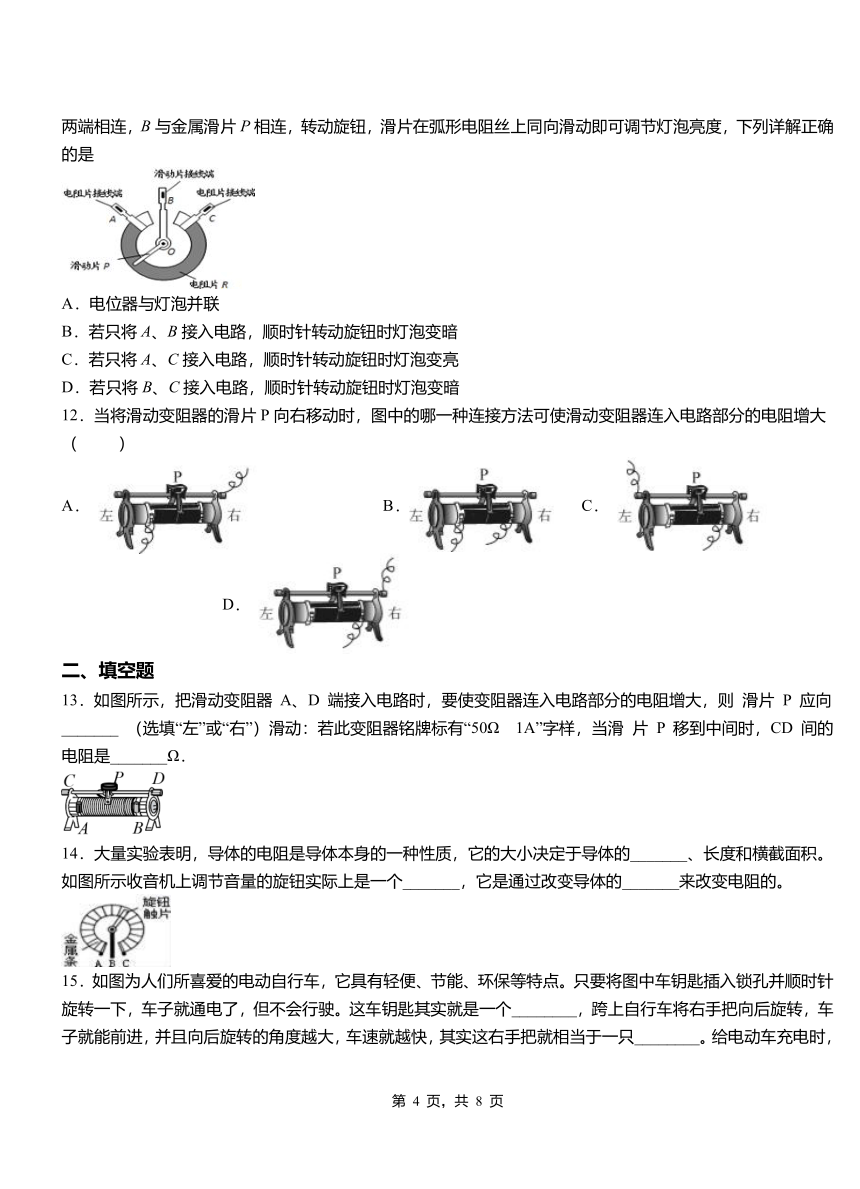

11．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列详解正确的是
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
12．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A． B． C． D．
二、填空题
13．如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
14．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_______、长度和横截面积。如图所示收音机上调节音量的旋钮实际上是一个_______，它是通过改变导体的_______来改变电阻的。
15．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于_______（电源/用电器），正常行驶时，电动车将_______能转化为_____能。
16．如图甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理_____．
17．图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
18．如图所示，某宾馆房间内的电器控制面板上有两个开关．其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________ 的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________ ．
19．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
20．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 ________ 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 ____________（填“增大”或“减小”）
2021-2022学年人教版物理九年级第十六章 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A B D C B C C D
题号 11 12
答案 D A
二、填空题
13．右 0
14． 材料 滑动变阻器 长度
15．开关 滑动变阻器 用电器 电 机械
16．通过改变接入电路中电阻片的长度来改变电路中的电流
17． 0--20 20--0 20 0
18．摩擦（或摩擦力） 变阻器（或滑动变阻器）
19．阻碍 大 变大
20．c d
